من المهم للمتخصص في #الجيومكانية والعامل في مجال التنمية التعرف على البنية التحتية الجيوديسية الدقيقة والحديثة لـ #السعودية
تتكون هذه البنية من أنظمة وتقنيات وخدمات للمساهمة في التنمية المستدامة للوطن
تحت هذه التغريدة سيتم التطرق لمكونات البنية التحتية #الجيوديسية
📌كونوا بالقرب
تتكون هذه البنية من أنظمة وتقنيات وخدمات للمساهمة في التنمية المستدامة للوطن
تحت هذه التغريدة سيتم التطرق لمكونات البنية التحتية #الجيوديسية
📌كونوا بالقرب
#البنية_التحتية_الجيوديسية_السعودية
١- المرجع الوطني #SANSRS
هو نظام مرجعي ثابت يحدد الإحداثيات الديكارتية والجيوديسية والاتجاه والجاذبية في جميع أنحاء #السعودية
يتيح للمستخدمين تحديد المواقع بدقة عالية والتغيرات نتيجة تحرك القشرة الأرضية وكذلك مجال الجاذبية
١- المرجع الوطني #SANSRS
هو نظام مرجعي ثابت يحدد الإحداثيات الديكارتية والجيوديسية والاتجاه والجاذبية في جميع أنحاء #السعودية
يتيح للمستخدمين تحديد المواقع بدقة عالية والتغيرات نتيجة تحرك القشرة الأرضية وكذلك مجال الجاذبية
مصمم لتلبية الاحتياجات الاقتصادية والاجتماعية والبيئية ويستخدم في جميع التطبيقات والخدمات لتحديد المواقع في اتجاهات أفقية ورأسية

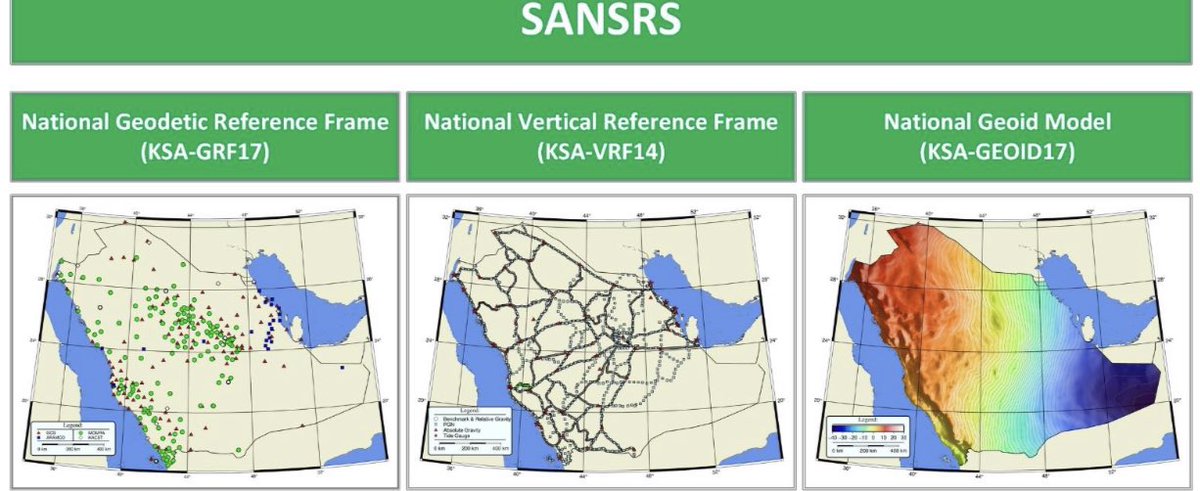

يتكون نظام SANSRS# من المكونات الجيوديسية التالية:
•الإطار المرجعي الجيوديسي KSA-GRF
•الإطار المرجعي الرأسي KSA-VRF
•نموذج الجويد KSA-GEOID
يتبع
يتكون نظام SANSRS# من المكونات الجيوديسية التالية:
•الإطار المرجعي الجيوديسي KSA-GRF
•الإطار المرجعي الرأسي KSA-VRF
•نموذج الجويد KSA-GEOID
يتبع
•الإطار المرجعي الجيوديسي KSA-GRF17
Geodetic Reference Frame 2017
هو إطار مرجعي جيوديسي موحد للمملكة ويتزامن مع الإطار العالمي ITRF2014 في فترة 2017 حيث يتوائم في حركته مع الجزء الثابت من الصفيحة التكتونية العربية
تم رصد هذا الإطار في الفترة بين 2002 و 2017
Geodetic Reference Frame 2017
هو إطار مرجعي جيوديسي موحد للمملكة ويتزامن مع الإطار العالمي ITRF2014 في فترة 2017 حيث يتوائم في حركته مع الجزء الثابت من الصفيحة التكتونية العربية
تم رصد هذا الإطار في الفترة بين 2002 و 2017
تم إنشاؤه على أساس بيانات مراقبة GNSS الخاصة بشبكة المحطات المرجعية الوطنية العاملة باستمرار KSA-CORS وشبكات CORS لمنظمات أخرى

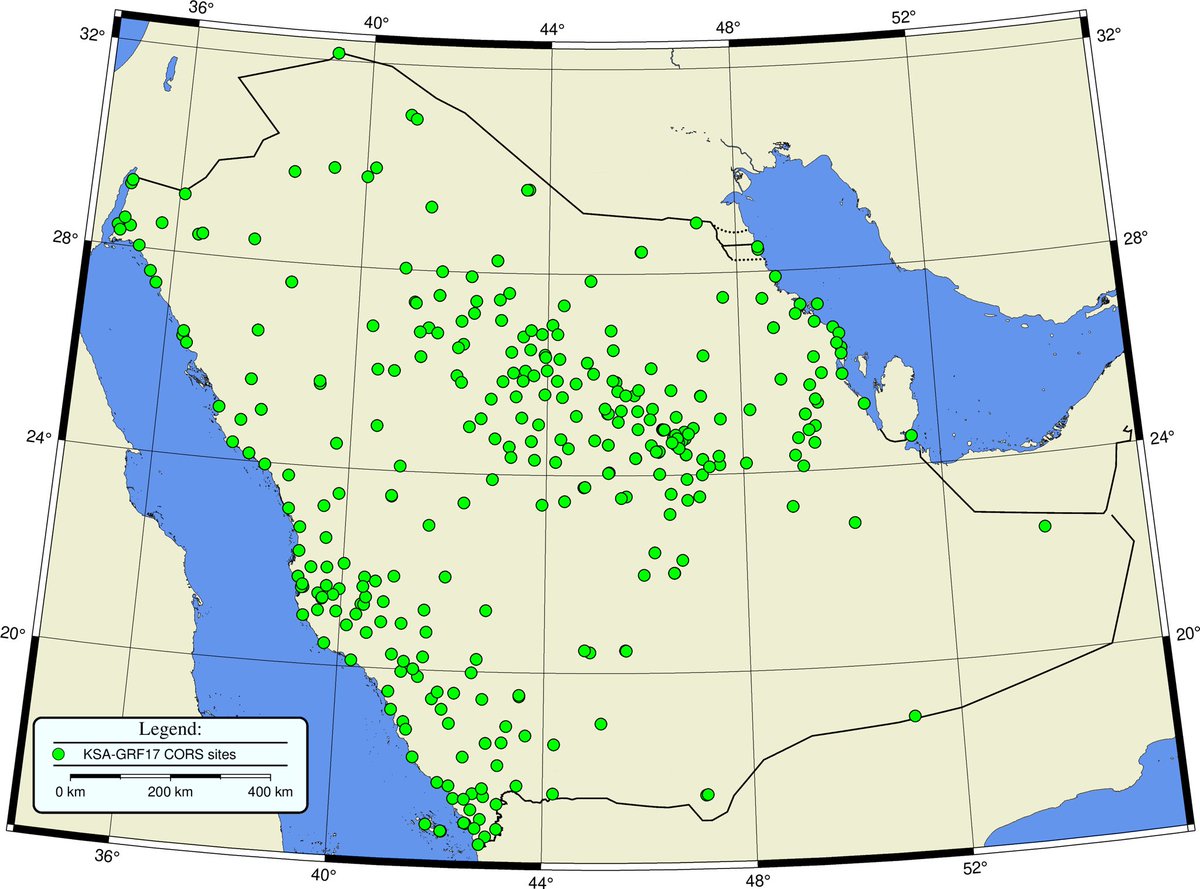

تم تأسيسه من خلال أكثر من 333 محطة GNSS في #السعودية والتي يتم تزويدها بإحداثيات عالية الدقة لمستوى دقة يصل للمليمتر في إطار KSA-GRF17
تم تأسيسه من خلال أكثر من 333 محطة GNSS في #السعودية والتي يتم تزويدها بإحداثيات عالية الدقة لمستوى دقة يصل للمليمتر في إطار KSA-GRF17

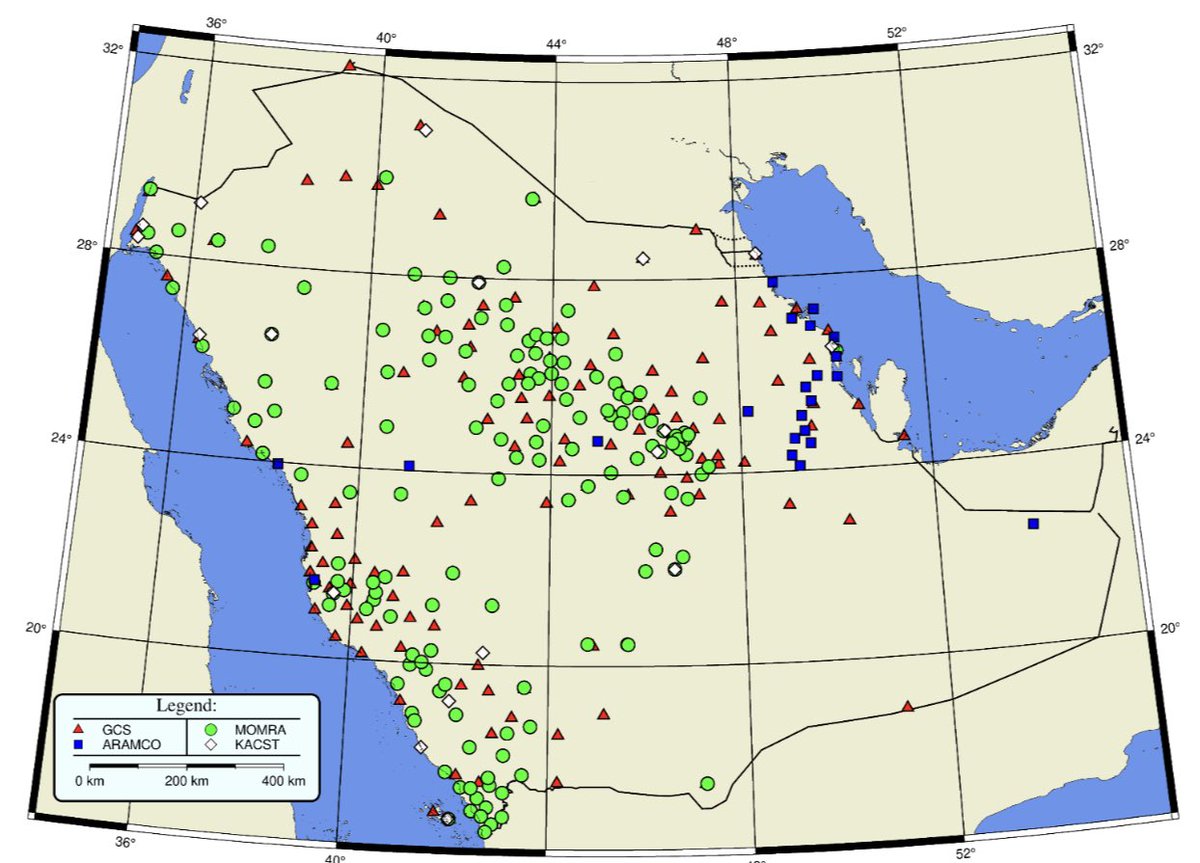

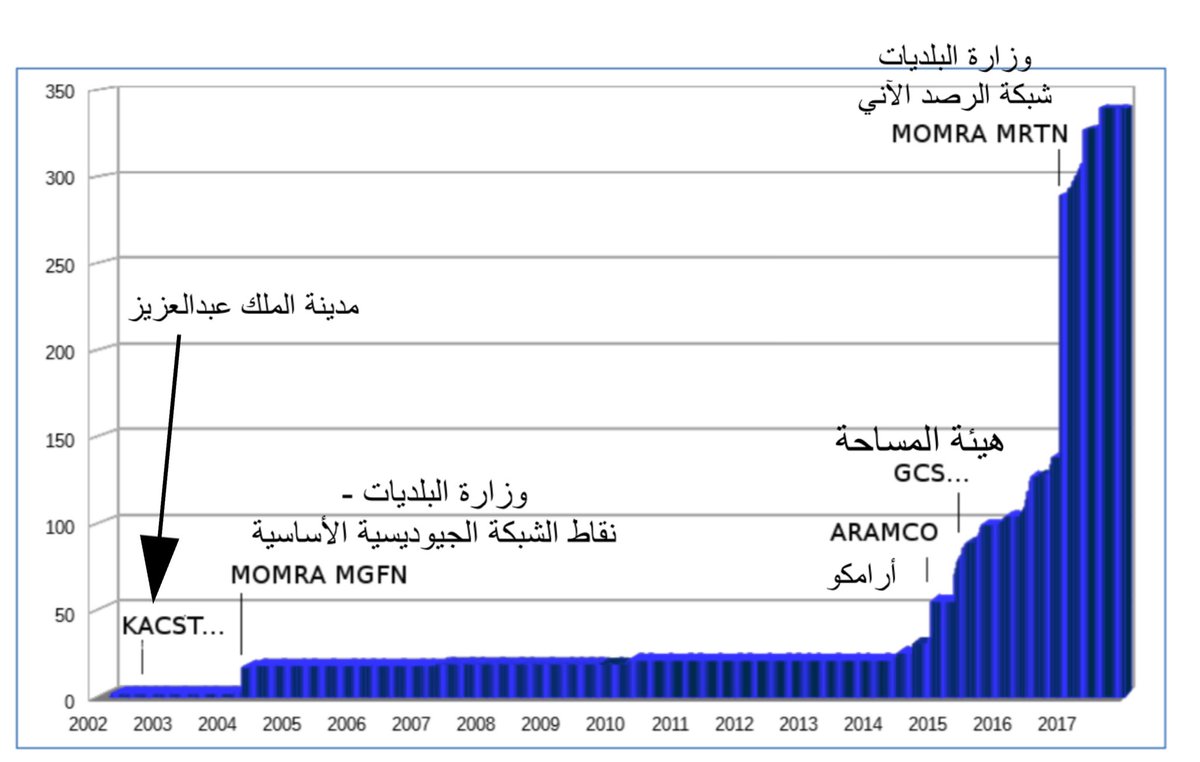

حيث أن تأسيس هذه النقاط كالتالي:
158 نقطة لوزارة الشؤون البلدية MOMRA
20 نقطة لمدينة الملك عبدالعزيز KACST
133 نقطة للهيئة العامة للمساحة GCS
22 نقطة لأرامكو السعودية
158 نقطة لوزارة الشؤون البلدية MOMRA
20 نقطة لمدينة الملك عبدالعزيز KACST
133 نقطة للهيئة العامة للمساحة GCS
22 نقطة لأرامكو السعودية
لقد تم إضافة بيانات لشبكات أرصاد سابقة لغرض تحديد عناصر الإطار المرجعي وهذه البيانات مصدرها:
عدد 63 نقطة لأرامكو السعودية
عدد 34 نقطة للمساحة العسكرية وهيئة المساحة
عدد 63 نقطة لأرامكو السعودية
عدد 34 نقطة للمساحة العسكرية وهيئة المساحة
لتبسيط وصول المستخدم إلى KSA-GRF17 من خلال نظام المعلومات الجغرافية GIS والبرمجيات الجيوديسية تم تسجيله في قاعدة البيانات العالمية للسجل الجيوديسي الدولي للأنظمة المرجعية للإحداثيات الجيوديسية: المجموعة الأوروبية لمسح البترول (EPSG)
يتبع..
يتبع..
KSA-VRF National Vertical Reference System

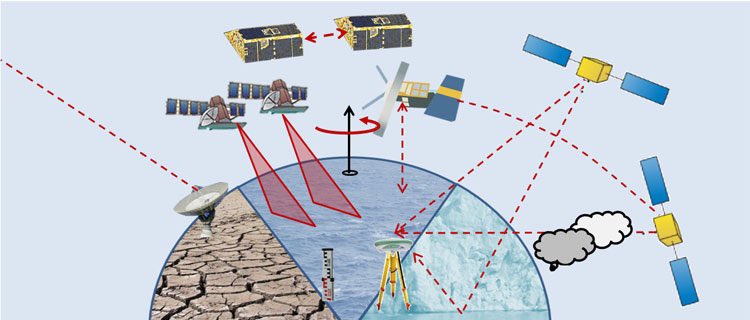

هو أحدث تطبيق للنظام المرجعي الرأسي الوطني الذي يعتمد على الملاحظات في الموقع من محطات قياس المد والجزر والتسوية الدقيقة وبيانات الجاذبية وقياس الارتفاع بالأقمار الصناعية وبيانات
GOCE
هو أحدث تطبيق للنظام المرجعي الرأسي الوطني الذي يعتمد على الملاحظات في الموقع من محطات قياس المد والجزر والتسوية الدقيقة وبيانات الجاذبية وقياس الارتفاع بالأقمار الصناعية وبيانات
GOCE
تم تأسيس نظام الارتفاع في المرجع الرأسي الوطني على مسقط هيلمرت فوق مقياس المد والجزر لمتوسط سطح البحر بجدة
قامت هيئة المساحة بإنشاء الشبكة الرأسية الوطنية NVN للأهداف التالية:
•حساب نموذج GEOID للمملكة
•إنتاج خرائط طبوغرافية عالية الدقة
قامت هيئة المساحة بإنشاء الشبكة الرأسية الوطنية NVN للأهداف التالية:
•حساب نموذج GEOID للمملكة
•إنتاج خرائط طبوغرافية عالية الدقة
•بناء نموذج التضاريس الرقمية (DTM) للمملكة
•تنفيذ المشاريع من طرق وخطوط انابيب بدقة عالية
•تسوية المساحات الزراعية وإنشاء قنوات الري
•المساهمة في إنشاء أعمال التخطيط العمراني وشبكة الخدمات ذات الصلة
•دراسة تشوهات القشرة الأرضية
•تنفيذ المشاريع من طرق وخطوط انابيب بدقة عالية
•تسوية المساحات الزراعية وإنشاء قنوات الري
•المساهمة في إنشاء أعمال التخطيط العمراني وشبكة الخدمات ذات الصلة
•دراسة تشوهات القشرة الأرضية

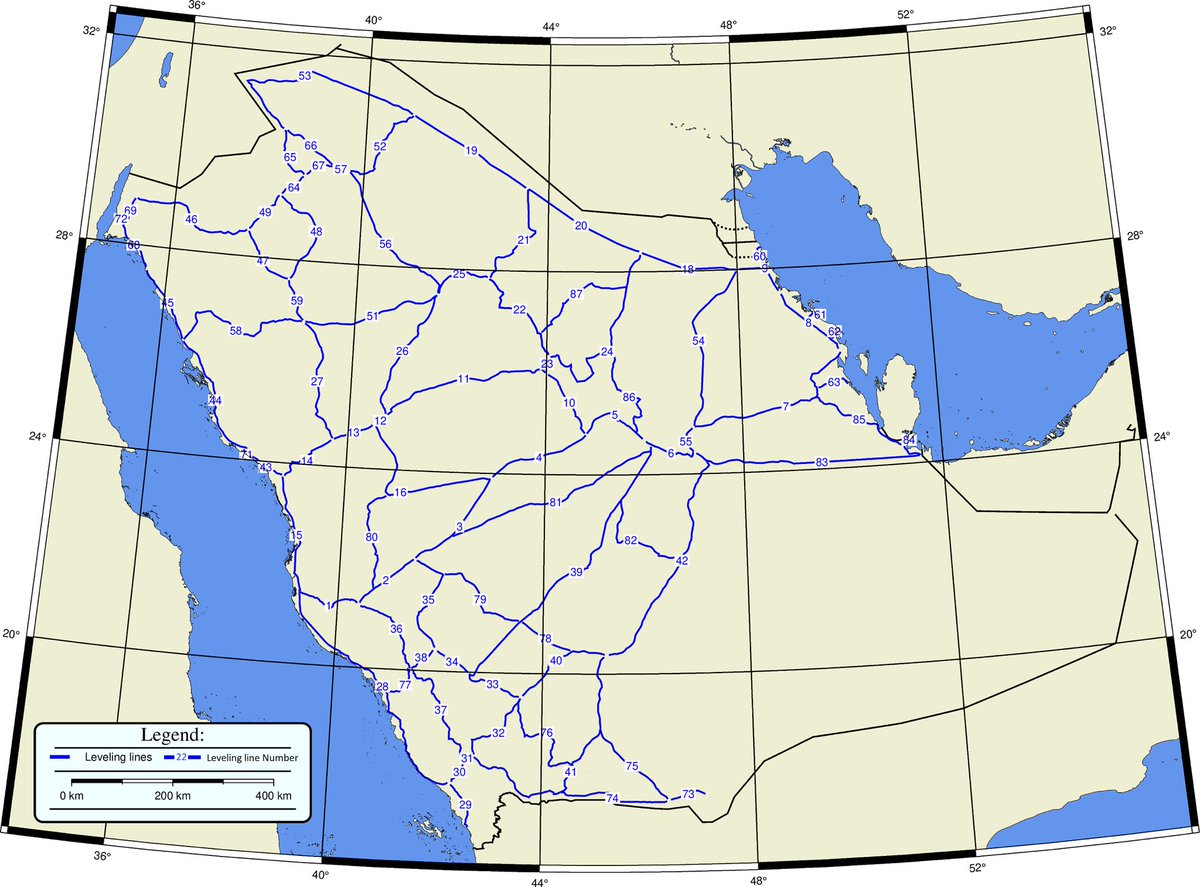

تتكون الشبكة الوطنية من:
نقاط مناسيب مرجعية جيوديسية دقيقة عددها 3893
خطوط ميزانية عددها 88
متوسط المسافة بين المناسيب المرجعية 6 كم
الطول الإجمالي للشبكة 22869 كم
الدقة: 1.03 مم
يتبع..
نقاط مناسيب مرجعية جيوديسية دقيقة عددها 3893
خطوط ميزانية عددها 88
متوسط المسافة بين المناسيب المرجعية 6 كم
الطول الإجمالي للشبكة 22869 كم
الدقة: 1.03 مم
يتبع..

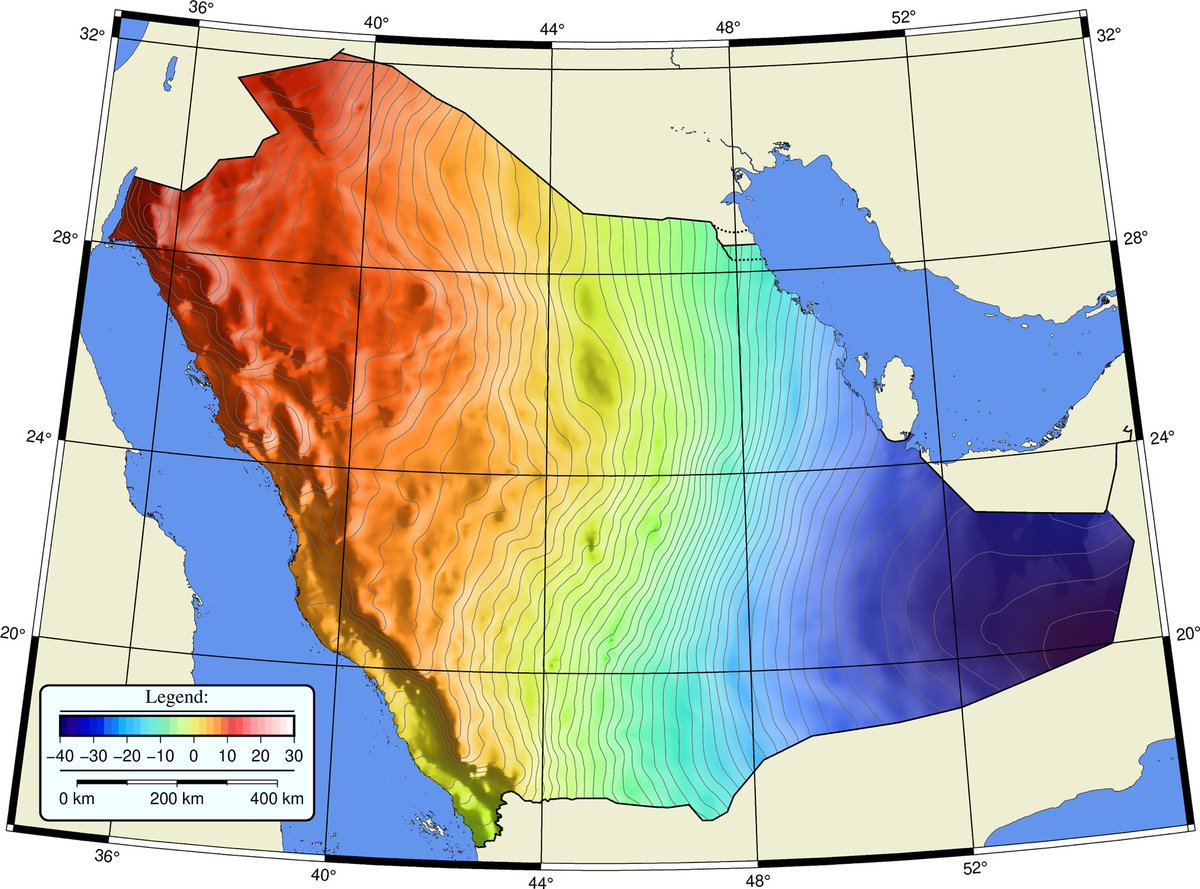

نموذج الجيويد الوطني
KSA-Geoid17

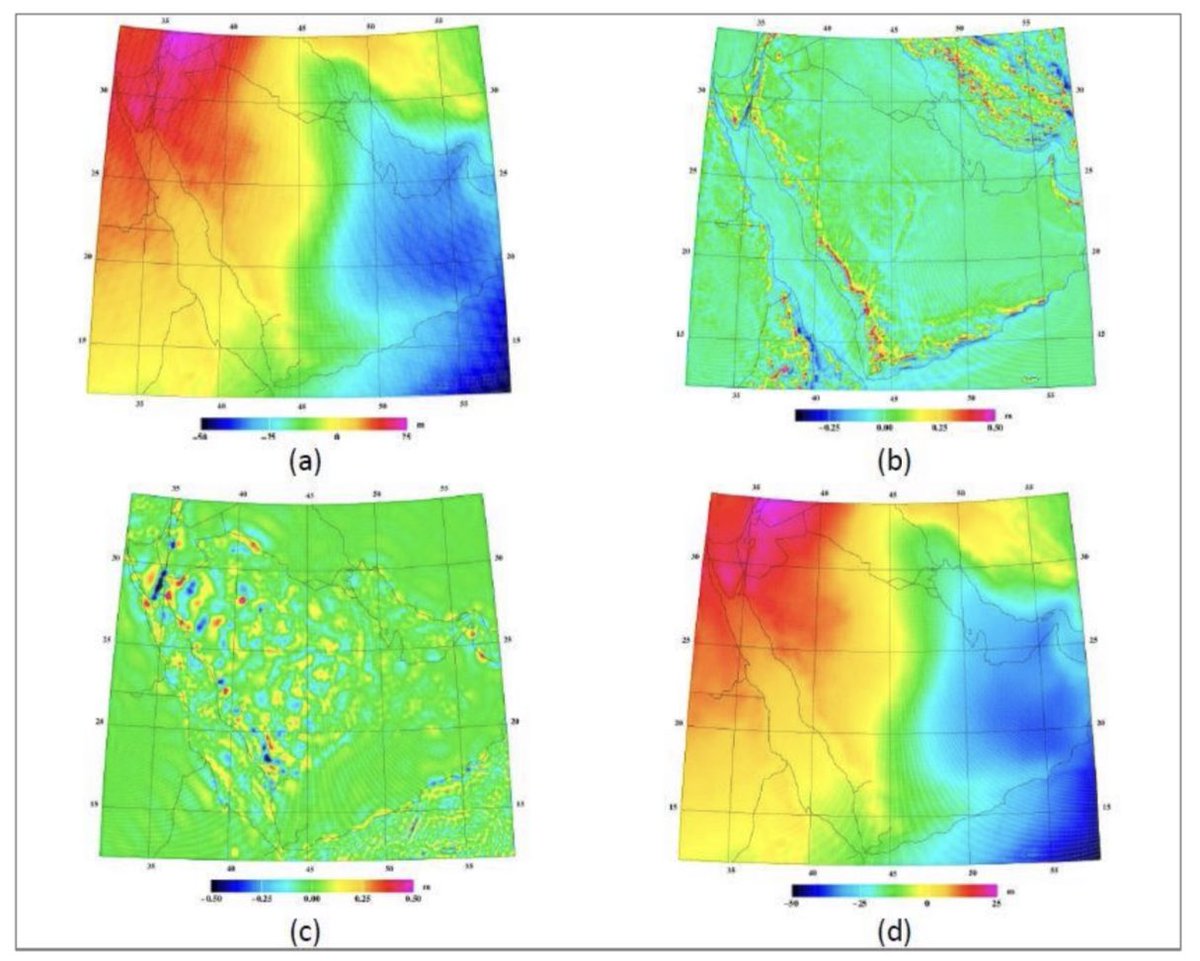

هو نموذج مدموج يعتمد على قياسات الجيويد والجاذبية الأرضية والذي يستخدم بيانات الجاذبية الأرضية وبيانات الشبكة جنبًا إلى جنب مع بيانات الأقمار الصناعية (بيانات مهام الأقمار الصناعية لقياس الارتفاع والجاذبية)
KSA-Geoid17
هو نموذج مدموج يعتمد على قياسات الجيويد والجاذبية الأرضية والذي يستخدم بيانات الجاذبية الأرضية وبيانات الشبكة جنبًا إلى جنب مع بيانات الأقمار الصناعية (بيانات مهام الأقمار الصناعية لقياس الارتفاع والجاذبية)
طورت الهيئة العامة للمساحة GASGI جيويد دقيق ومركز للأرض (KSA-GEOID17) بدقة سنتيمترية حيث يجمع بين جميع البيانات المتاحة ذات الصلة في المملكة
استخدمت GCS بيانات ومعلومات الجاذبية الأرضية من شبكة الجاذبية الوطنية NGN و شبكة ARAMCO التي تغطي المملكة جنبًا إلى جنب مع نقاط الجاذبية المحمولة على متن السفن فوق الخليج العربي والبحر الأحمر من منظمات مثل ARAMCO
يبلغ KSA-Geoid17 من حيث الدقة إلى 1’*1’ حيث أن دقة ارتفاعات الجيويد غير متحانسة بسبب توزيع البيانات باستخدام حسابتها الخاصة
الدقة المتوقعة لارتفاعات الجيويد هي:
ما يقارب 2 إلى 3 سنتيمتر شرق المملكة
ما يقارب 10 إلى 20 سنتيمتر في بقية أنحاء المملكة
يتبع..
الدقة المتوقعة لارتفاعات الجيويد هي:
ما يقارب 2 إلى 3 سنتيمتر شرق المملكة
ما يقارب 10 إلى 20 سنتيمتر في بقية أنحاء المملكة
يتبع..

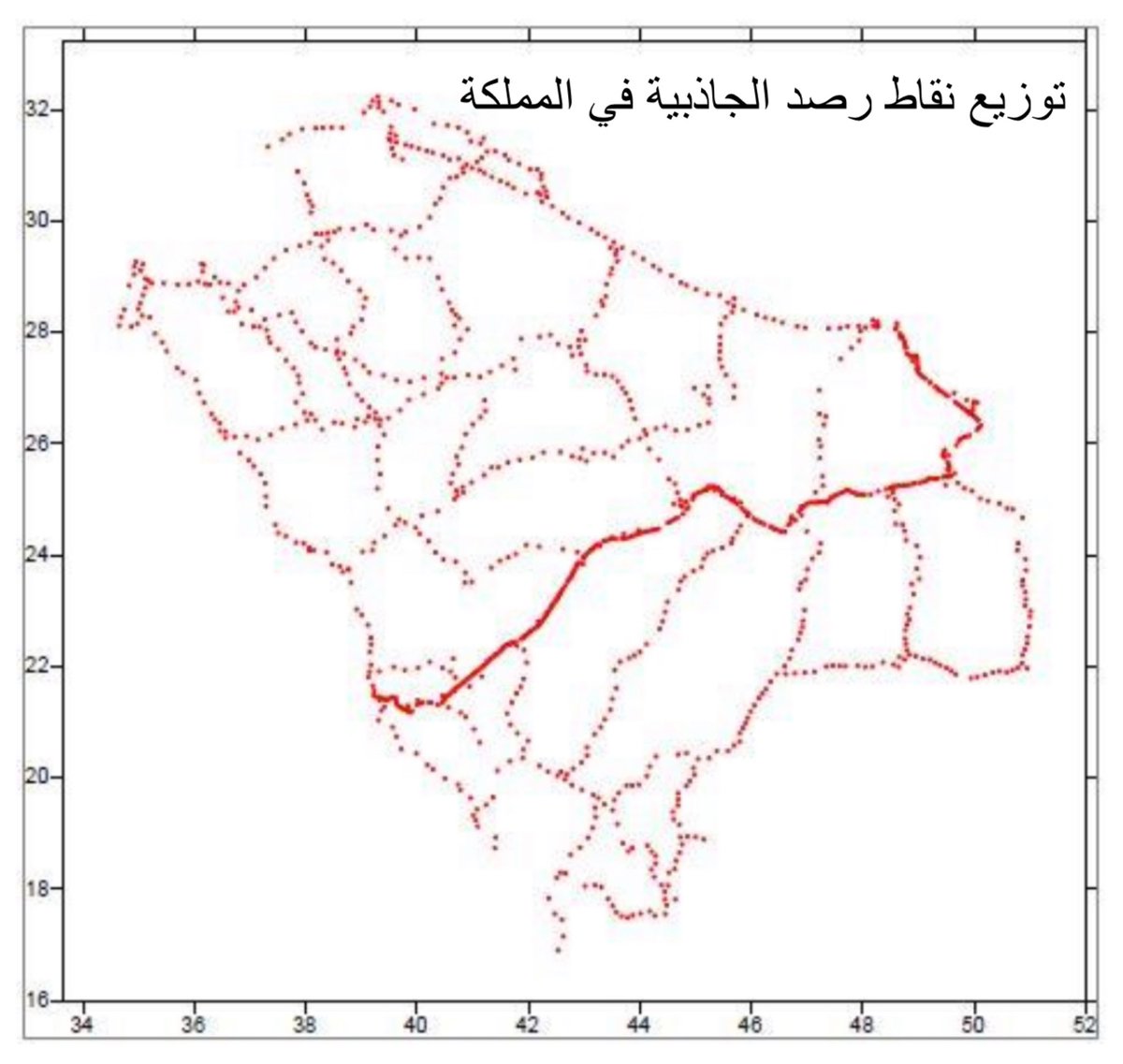

شبكة الجاذبية الوطنية (NGN):
هي شبكة من المحطات الموزعة داخل المملكة العربية #السعودية حيث تم تحديد قياس الجاذبية بالطرق المطلقة أو النسبية
الهدف الرئيسي من شبكات NGN هو دعم الأنشطة الجيوديسية في تطوير وصيانة الأطر المرجعية الرأسية ونماذج الجيود للمملكة
هي شبكة من المحطات الموزعة داخل المملكة العربية #السعودية حيث تم تحديد قياس الجاذبية بالطرق المطلقة أو النسبية
الهدف الرئيسي من شبكات NGN هو دعم الأنشطة الجيوديسية في تطوير وصيانة الأطر المرجعية الرأسية ونماذج الجيود للمملكة
يتكون NVN من العناصر التالية:
•شبكة الجاذبية المطلقة
•شبكة الجاذبية النسبية
•خط الأساس لمعايرة الجاذبية المطلقة
•شبكة الجاذبية المطلقة
•شبكة الجاذبية النسبية
•خط الأساس لمعايرة الجاذبية المطلقة

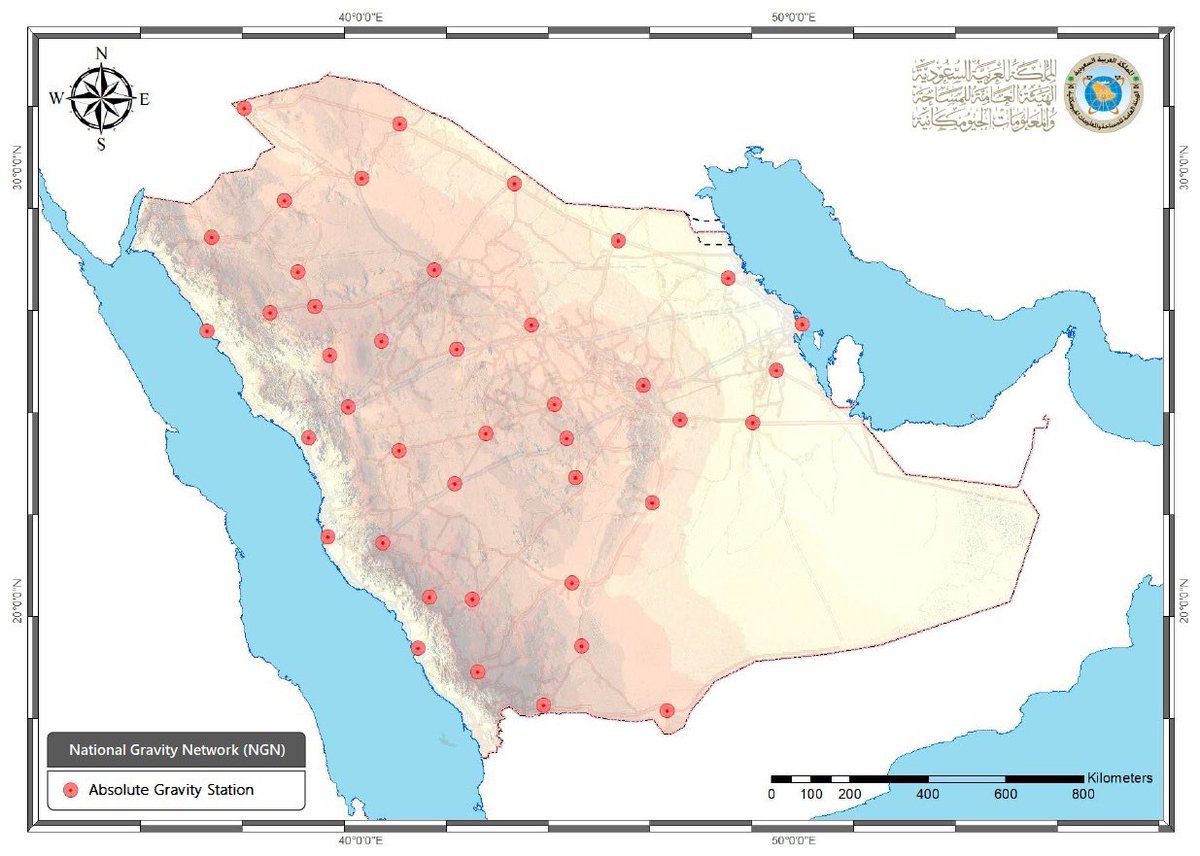

ماهي شبكة الجاذبية المطلقة؟
تم إنشاء شبكة الجاذبية المطلقة (AGN) لتحديد قيمة g المطلقة (مرجع الجاذبية) وتدرجها (المعايرة) من قيم الجاذبية التي يتم ملاحظتها مباشرة في محطات الشبكة باستخدام تقنيات وأدوات قياس الجاذبية
تم إنشاء شبكة الجاذبية المطلقة (AGN) لتحديد قيمة g المطلقة (مرجع الجاذبية) وتدرجها (المعايرة) من قيم الجاذبية التي يتم ملاحظتها مباشرة في محطات الشبكة باستخدام تقنيات وأدوات قياس الجاذبية
تم تطوير AGN وفقًا لمعايير NGS من الدرجة الثانية من الدرجة الأولى ويتضمن 41 محطة بقيم الجاذبية المقاسة بدقة
10 µGal
10 µGal
ما هي شبكة الجاذبية النسبية؟
تم إنشاء شبكة الجاذبية النسبية لتكثيف قياسات الجاذبية المطلقة باستخدام تقنيات وأدوات قياس الجاذبية النسبية. تم تطويره وفقًا لمعايير NGS ويتضمن 3836 محطة مع قيم الجاذبية المتوفرة بدقة أفضل من
20 µGal
تم إنشاء شبكة الجاذبية النسبية لتكثيف قياسات الجاذبية المطلقة باستخدام تقنيات وأدوات قياس الجاذبية النسبية. تم تطويره وفقًا لمعايير NGS ويتضمن 3836 محطة مع قيم الجاذبية المتوفرة بدقة أفضل من
20 µGal
خط الأساس لمعايرة الجاذبية:
تم إنشاء خط الأساس لمعايرة الجاذبية لتوفير خدمات المعايرة لتقنيات وأدوات قياس الجاذبية وهو في منطقة مكة المكرمة
تم تطويره وفقًا لمعايير NGS ويتضمن 14 محطة مع قيم الجاذبية المتوفرة بدقة أفضل من
10 µGal
انتهى
تم إنشاء خط الأساس لمعايرة الجاذبية لتوفير خدمات المعايرة لتقنيات وأدوات قياس الجاذبية وهو في منطقة مكة المكرمة
تم تطويره وفقًا لمعايير NGS ويتضمن 14 محطة مع قيم الجاذبية المتوفرة بدقة أفضل من
10 µGal
انتهى
