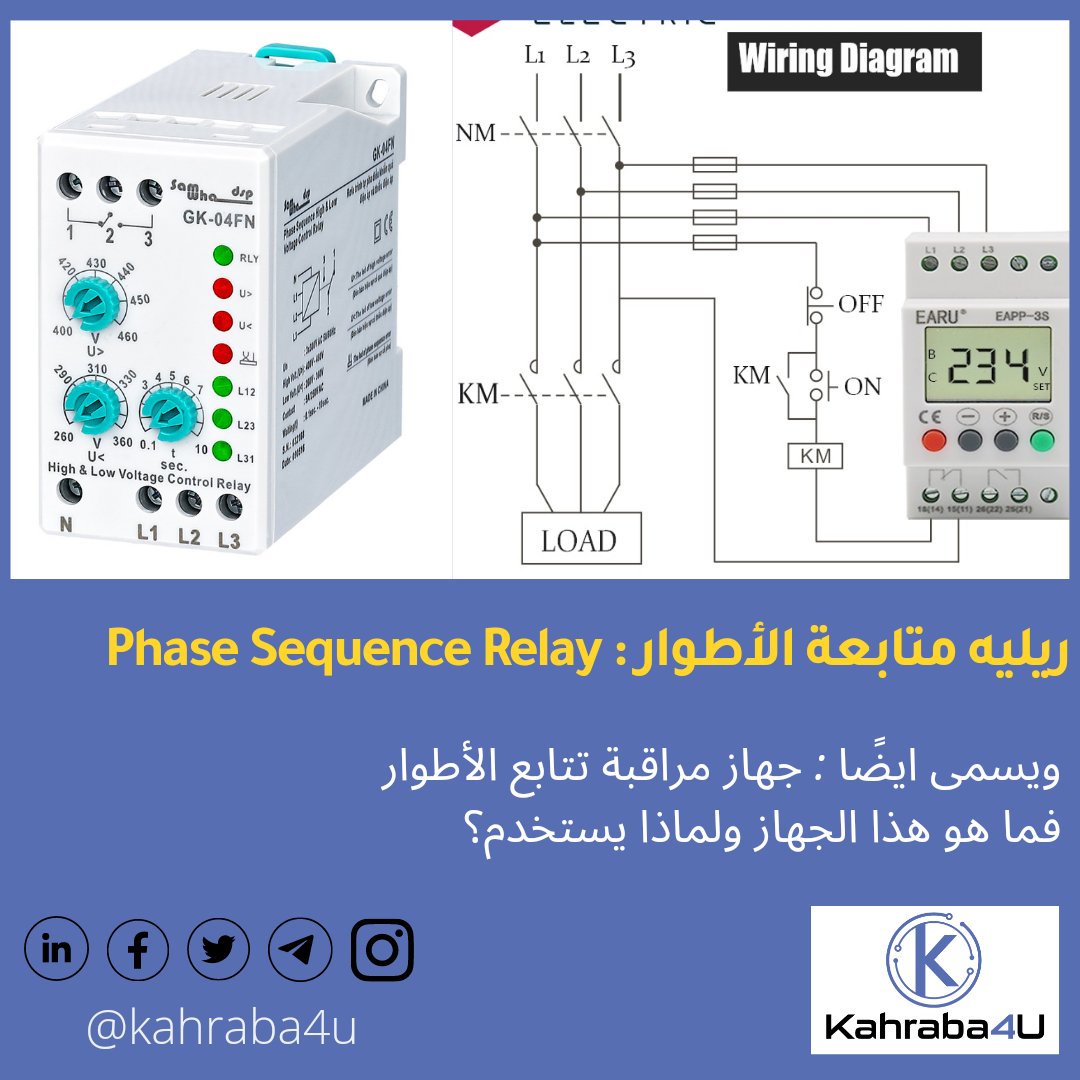

يعتبر هذا الريليه من الأجهزة المهمة جدًا في التطبيقات الصناعية المختلفة ويستخدم بشكل أساسي لمراقبة الجهد وتعاقب الأطوار للتجهيزات التي تعمل على ثلاثة أطوار مثل الروافع والمضخات والمحركات والآلات الزراعية وغرف التبريد الثابتة والمتنقلة وتجهيزات المعارض
#هندسة_كهربائية
#kahraba4u
#هندسة_كهربائية
#kahraba4u
ولها أثر كبير في حماية العاملين والتجهيزات المختلفة من أخطار الدوران العكسي مثل الروافع والسلالم الكهربائية والمصاعد والخلاطات وغيرها.
غالبًا يعمل على
1-الحماية من عدم تتابع الاطوار
2-الحماية من سقوط أحد الأطوار
3-الحماية من انخفاض الجهد
4-الحماية من ارتفاع الجهد
غالبًا يعمل على
1-الحماية من عدم تتابع الاطوار
2-الحماية من سقوط أحد الأطوار
3-الحماية من انخفاض الجهد
4-الحماية من ارتفاع الجهد
☆ وظيفته
يعمل على فصل أو عدم وصل التغذية عند حدوث أحد الأعطال التالية:
1- خطأ تعاقب الأطوار: تبديل اي طور مكان آخر الأمر الذي يؤدي لعكس الدوران
2- زيادة جهد التغذية بمقدار معين.
3-انخفاض جهد التغذية بمقدار معين
4- انقطاع أحد الأطوار أو عدم ثبوت الجهد بنسبة أكبر من 20%
يعمل على فصل أو عدم وصل التغذية عند حدوث أحد الأعطال التالية:
1- خطأ تعاقب الأطوار: تبديل اي طور مكان آخر الأمر الذي يؤدي لعكس الدوران
2- زيادة جهد التغذية بمقدار معين.
3-انخفاض جهد التغذية بمقدار معين
4- انقطاع أحد الأطوار أو عدم ثبوت الجهد بنسبة أكبر من 20%
☆ نظرية عمل جهاز phase sequence
في الوضع الطبيعي و عند انتظام الغازات الثلاثة و تواجدها بالترتيب
يبدل جهاز phase sequence نقاطه أي تغلق النقطة المفتوحة المتصله بدائرة التحكم و يمكن تشغيل دائرة التحكم للمحرك بأمان
في الوضع الطبيعي و عند انتظام الغازات الثلاثة و تواجدها بالترتيب
يبدل جهاز phase sequence نقاطه أي تغلق النقطة المفتوحة المتصله بدائرة التحكم و يمكن تشغيل دائرة التحكم للمحرك بأمان
عند حدوث انعكاس او تبديل في الفيزات أو عند سقوط فاز ترجع النقطة المتصلة مع دائرة التحكم الى وضعها الطبيعي (اي مفتوحة) لذلك تفصل دائرة التحكم في الحال ويقف الموتور لحمايته و حماية الحمل الميكانيكي المتصل به
¤ كيف يتم شراء الجهاز
- حسب جهد المحرك أو الحمل المراد حمايته
- يجب أيضًا الإنتباه إلى قيمه IP Code للجهاز والتي تدل على درجة الحماية من دخول المياه أو الاتربة إلى الجهاز
- يجب معرفة أمبير دائرة التحكم المراد حمايتها .. حيث هناك حد للأمبير الذي تتحمله نقاط الجهاز
- حسب جهد المحرك أو الحمل المراد حمايته
- يجب أيضًا الإنتباه إلى قيمه IP Code للجهاز والتي تدل على درجة الحماية من دخول المياه أو الاتربة إلى الجهاز
- يجب معرفة أمبير دائرة التحكم المراد حمايتها .. حيث هناك حد للأمبير الذي تتحمله نقاط الجهاز
- اذا كان تيار دائرة التحكم كبير ولا يتحملها الجهاز فيتم توصيل نقطة الجهاز المفتوحة NO مع ملف ريليه وتوصيل نقطة مفتوحة من الريليه توالي مع الكونتاكتور لحمايته وبذلك تم حل مشكلة الأمبير العالي
