في المحولات الصغيرة يمكن أن يتم تبريد المحولات باستخدام الزيت بطريقة طبيعية حيث يرتفع الزيت الساخن لأعلى ليحل محله زيت أقل سخونة ثم من خلال اتصاله بجسم المحول فإن الحرارة تخرج للخارج بمروره.
يتبع...
#هندسة_كهربائية #الهندسة_الكهربائية #kahraba4u
يتبع...
#هندسة_كهربائية #الهندسة_الكهربائية #kahraba4u

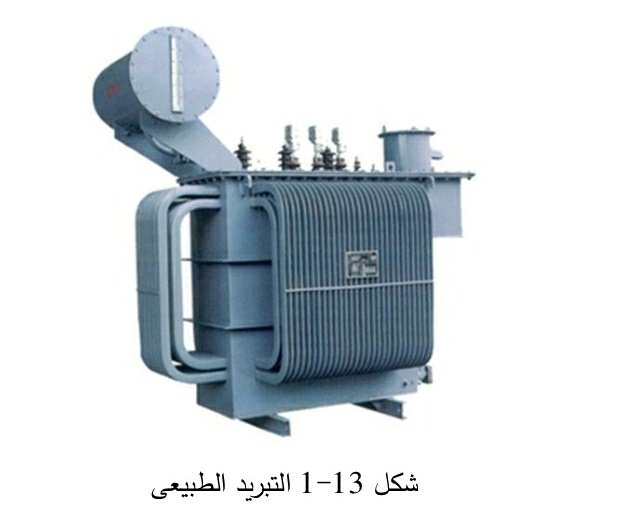

وأحيانا يمرر الزيت خلال أنابيب خارجية كما في الصورة وتعرف هذه الطريقة بالتبريد الطبيعي nature circulation
أما في المحولات الكبيرة فإن هذه الطريقة لا تكفي لطرد كمية الحرارة الضخمة التي تتولد في المحول
أما في المحولات الكبيرة فإن هذه الطريقة لا تكفي لطرد كمية الحرارة الضخمة التي تتولد في المحول

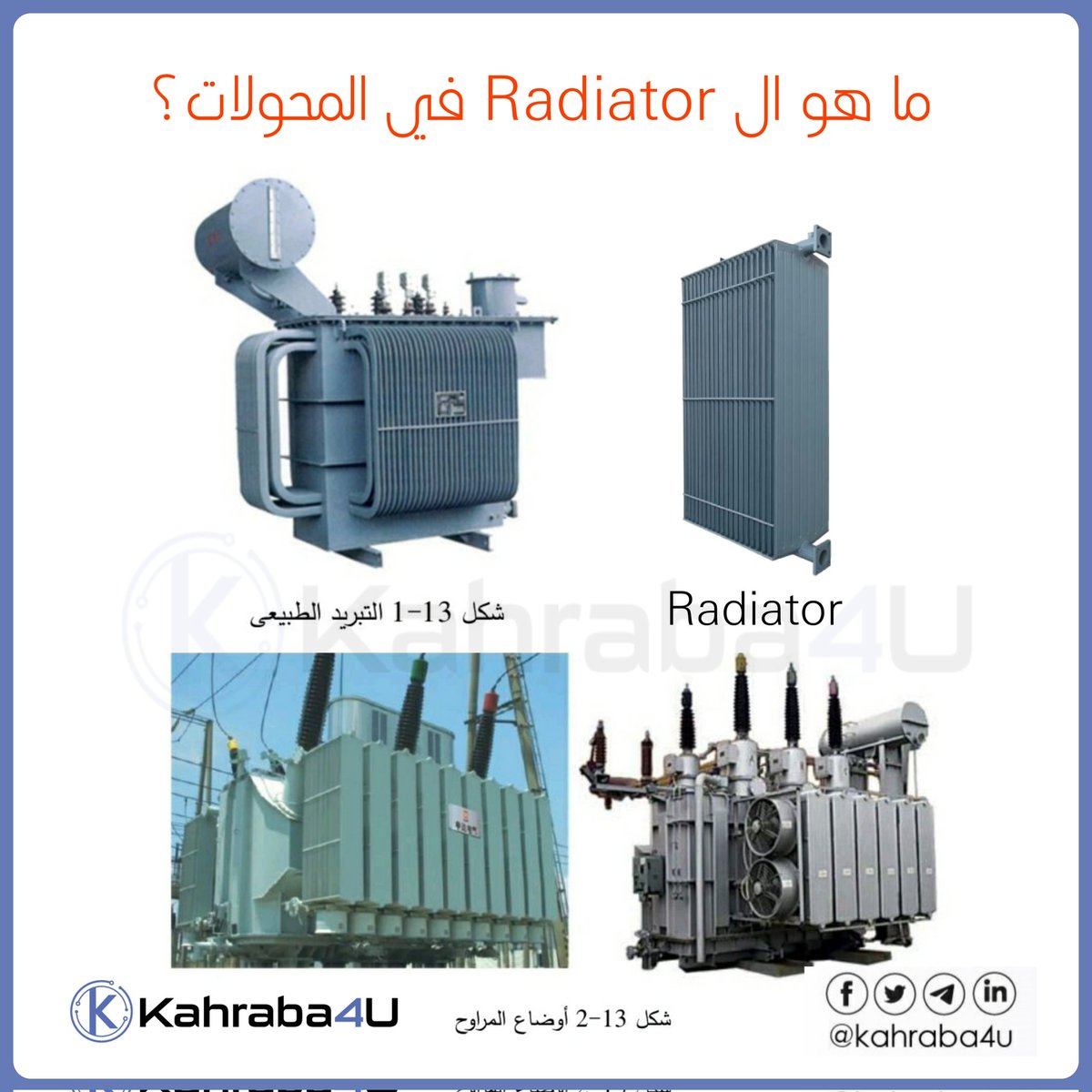

ولذا فإننا نلجأ لتركيب رديتيرات خارجية (خارج ال Tank) كما في الصورة، مع ملاحظة أن حجم الرديتيرات ربما يكون أكبر من حجم الى tank نفسه، ويتم ضخ الزيت إلى الخارج ليمر خلال هذه ال Radiator ثم يضخ للداخل مرة أخري بعد تبريده.
إضافة المراوح
لزيادة كفاءة التبريد فإننا نستخدم أحيانا مراوح توضع إما أسفل Radiator أو أمامه، فيقوم الهواء المتحرك بواسطة هذه المراوح بطرد الحرارة بسرعة أكبر من التبريد الطبيعي وتعرف هذه الطريقة Forced circulation
لزيادة كفاءة التبريد فإننا نستخدم أحيانا مراوح توضع إما أسفل Radiator أو أمامه، فيقوم الهواء المتحرك بواسطة هذه المراوح بطرد الحرارة بسرعة أكبر من التبريد الطبيعي وتعرف هذه الطريقة Forced circulation
مع ملاحظة أن هذه المراوح يتم التحكم في تشغليها أو إيقافها أوتوماتيكيا بواسطة Thermostat حتى لا تظل تعمل دون داع بل تعمل فقط إذا ارتفعت درجة الحرارة لقيمة محددة وتقف أوتوماتكيا إذا انخفضت الحرارة عن قيمة أخري توفيرة للطاقة.
مصدر/ا.د محمود جيلاني المرجع في محولات القوى الكهربائية
مصدر/ا.د محمود جيلاني المرجع في محولات القوى الكهربائية
