نتعرف على الدور الذي يقوم به حديد التسليح في الخرسانة فمثلاً في الجسر الحامل للسقف تتكون داخله قوى مختلفة بتأثير الأحمال ففي الجزء الأعلى تحدث قوة ضغط وفي الأسفل قوة شد وعلى الطرفين تنعكس القوى ليكون الشد في الأعلى والضغط في الأسفل
ولأن الخرسانة تتحمل الضغط ولا تتحمل الشد لذلك يوضع حديد التسليح في الأماكن المعرضة للشد في أسفل الجسر مثلاً ويتم تكسيح الحديد إلى الأعلى في الطرفين لمقاومة قوة الشد التي انتقلت للأعلى تبقى
تبقى قوة أخيرة تسمى قوة القص توضع لها الكانات لمقاومتها مع قضيبين حديد في الأعلى لتثبيتها وأحياناً تضاف قضبان حديد في الأعلى إذا كانت قوة الضغط على الخرسانة أعلى من تحملها ويكون التسليح في هذه الحالة (ثنائي ) مزدوج.

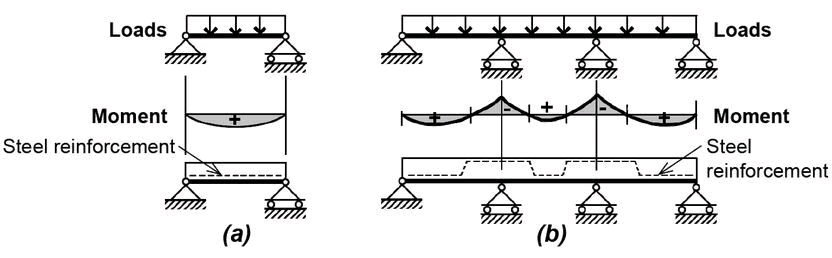

مرفق صورة العلاقة بين عزوم الانحناء وموضع قضبان الفولاذ الشد مع (a) عارضة أحادية الامتداد (بسيطة الاستناد) و(b) جسر مستمر متعدد الامتدادات.
لسوء الحظ هناك شكل آخر من الانهيار الهش يمكن أن يحدث في العارضة الخرسانية المسلحة والتي تسمى القص عادة بالقرب من نهايات العارضة الخرسانية حيث توجد الدعامات لدينا قوى رأسية عالية جدا في نهايات العارضة الخرسانية ويمكن أن يتسبب ذلك في فشل نهاية العارضة الخرسانية فجأة في القص.
هل يمكن للخرسانة مقاومة القص؟
حسنا نعم إلى حد ما ، لكن تذكر أن فشل القص الذي رأيناه للتو هش للغاية لذا ما نحتاج إلى القيام به هو ضمان عدم حدوث ذلك أبدا وهذا يعني أن الخرسانة تحتاج إلى بعض المساعدة لمقاومة القص.
حسنا نعم إلى حد ما ، لكن تذكر أن فشل القص الذي رأيناه للتو هش للغاية لذا ما نحتاج إلى القيام به هو ضمان عدم حدوث ذلك أبدا وهذا يعني أن الخرسانة تحتاج إلى بعض المساعدة لمقاومة القص.
إذن ما هي المساعدة؟
حسناً تذكر أن فشل القص يحدث على طول مستوى مائل لذا فإن قطعتين من الخرسانة تتباعدان عن بعضهما البعض مما يعني أننا بحاجة إلى تسليح رأسي ( كانات) لمنع حدوث ذلك.
حسناً تذكر أن فشل القص يحدث على طول مستوى مائل لذا فإن قطعتين من الخرسانة تتباعدان عن بعضهما البعض مما يعني أننا بحاجة إلى تسليح رأسي ( كانات) لمنع حدوث ذلك.
