⚡️ثريد كهربائي ⚡️
🛡الفيوز “electric fuse” 🛡
توماس إديسون ، مخترع المصباح #الكهربائي ، طرح فكرة الفيوز لأول مرة عام 1890 .منذ ذلك الحين،تم استخدام #الفيوز على نطاق واسع لضمان سلامة الدوائر الكهربائية وحماية الأجهزة .
#هندسة_كهربائية 🔻
⚡️ثريد كهربائي ⚡️
🛡الفيوز “electric fuse” 🛡
توماس إديسون ، مخترع المصباح #الكهربائي ، طرح فكرة الفيوز لأول مرة عام 1890 .منذ ذلك الحين،تم استخدام #الفيوز على نطاق واسع لضمان سلامة الدوائر الكهربائية وحماية الأجهزة .
#هندسة_كهربائية 🔻
2️⃣
يعد الفيوز او الصمام الكهربائي او ما يسمى بالمصهر جهاز أمان مخصص لحماية الأجهزة الكهربائية 🛡
والهدف من وجوده بالجهاز هو فصل #تيار المصدر الكهربائي عن الجهاز في حال تعرضه إلى دائرة قصر short-circuits. أو ارتفاع مفاجئ للتيار Overcurrent

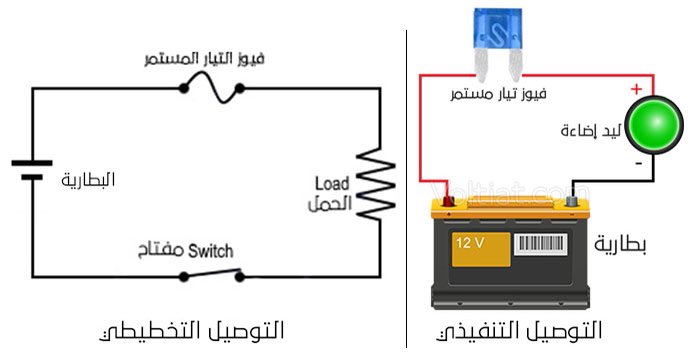

و يرمز للفيوز فى الدوائر الكهربية 🔻
يعد الفيوز او الصمام الكهربائي او ما يسمى بالمصهر جهاز أمان مخصص لحماية الأجهزة الكهربائية 🛡
والهدف من وجوده بالجهاز هو فصل #تيار المصدر الكهربائي عن الجهاز في حال تعرضه إلى دائرة قصر short-circuits. أو ارتفاع مفاجئ للتيار Overcurrent
و يرمز للفيوز فى الدوائر الكهربية 🔻
3️⃣

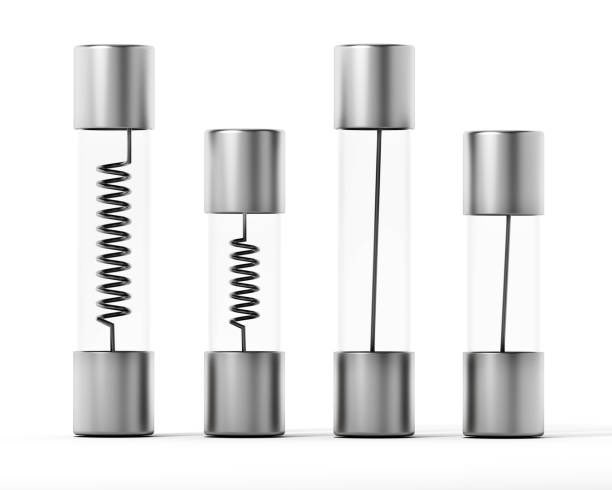

يتكون الفيوز من مادة ذات مقاومة عالية ونقطة انصهار منخفضة و أبسط صورة للفيوز هو سلك مصنوع بسماكة تناسب قيمة الأمبير المصمم عليه،وطرفين توصيل لتمرير التيار من خلاله، ويجب اختيار الفيوز بحيث يكون تياره أعلى من تيار الجهاز أو الحمل المراد حمايته بنسبة 10% إلى 20%
#هندسة_كهربائية
يتكون الفيوز من مادة ذات مقاومة عالية ونقطة انصهار منخفضة و أبسط صورة للفيوز هو سلك مصنوع بسماكة تناسب قيمة الأمبير المصمم عليه،وطرفين توصيل لتمرير التيار من خلاله، ويجب اختيار الفيوز بحيث يكون تياره أعلى من تيار الجهاز أو الحمل المراد حمايته بنسبة 10% إلى 20%
#هندسة_كهربائية
4️⃣
يتم توصيل الفيوز دائمًا على التوالي مع الأجهزة المراد حمايتها من التيار الزائد، بحيث عندما ينصهر السلك يعمل على فتح الدائرة بأكملها ويتوقف التيار المار إلى الجهاز.
#هندسة_كهربائية #مهندس_كهرباء
يتم توصيل الفيوز دائمًا على التوالي مع الأجهزة المراد حمايتها من التيار الزائد، بحيث عندما ينصهر السلك يعمل على فتح الدائرة بأكملها ويتوقف التيار المار إلى الجهاز.
#هندسة_كهربائية #مهندس_كهرباء
5️⃣
انواع الفيوز :
يمكن تقسيم الفيوز إلى فئتين رئيسيتين ، فيوز التيار المتردد AC، و فيوز التي تعمل بالتيار المستمر DC. يوضح مخطط الكتلة أدناه الأنواع المختلفة من الفيوز .
#هندسة_كهربائية
انواع الفيوز :
يمكن تقسيم الفيوز إلى فئتين رئيسيتين ، فيوز التيار المتردد AC، و فيوز التي تعمل بالتيار المستمر DC. يوضح مخطط الكتلة أدناه الأنواع المختلفة من الفيوز .
#هندسة_كهربائية
6️⃣
DC Fuses
CARTRIGE FUSES

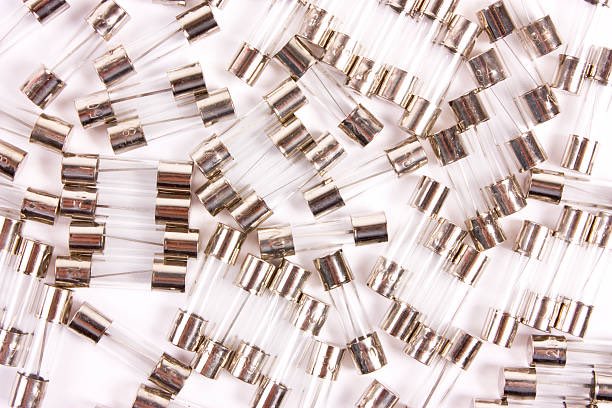

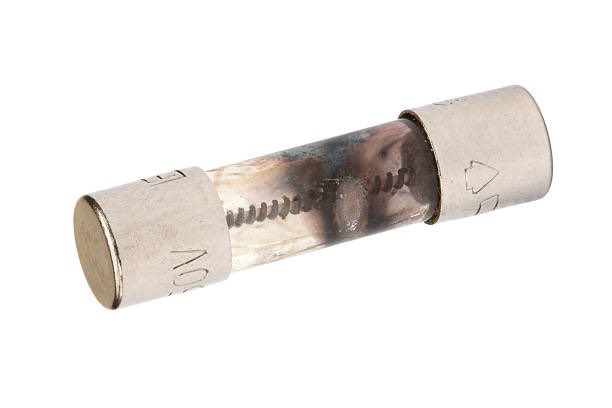

هذا هو النوع الأكثر شيوعًا من الفيوزات يتم تغليف عنصر الفيوز في مظروف زجاجي يتم إنهاؤه بواسطة أغطية معدنية. نظرًا لأن الغلاف الزجاجي واضح ، فمن السهل تحديد ما إذا كان الفيوز قد انفجر. و بعض أنواع هذا المصهر مغلفة بالسيراميك لتحمل درجات الحرارة العالية
DC Fuses
CARTRIGE FUSES
هذا هو النوع الأكثر شيوعًا من الفيوزات يتم تغليف عنصر الفيوز في مظروف زجاجي يتم إنهاؤه بواسطة أغطية معدنية. نظرًا لأن الغلاف الزجاجي واضح ، فمن السهل تحديد ما إذا كان الفيوز قد انفجر. و بعض أنواع هذا المصهر مغلفة بالسيراميك لتحمل درجات الحرارة العالية

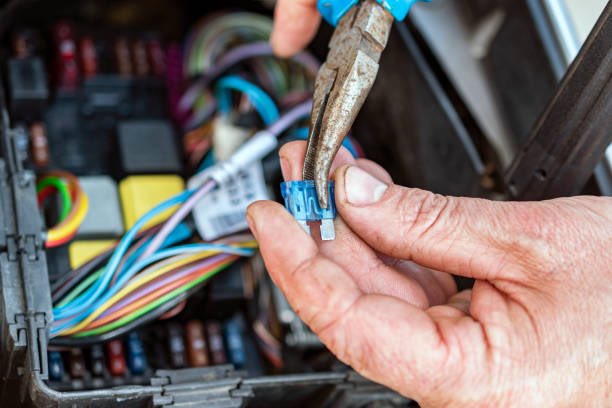

AUTOMOTIVE FUSES

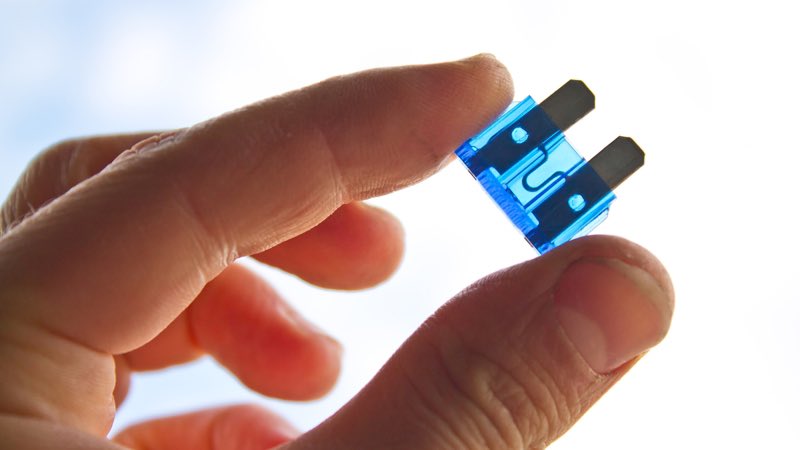

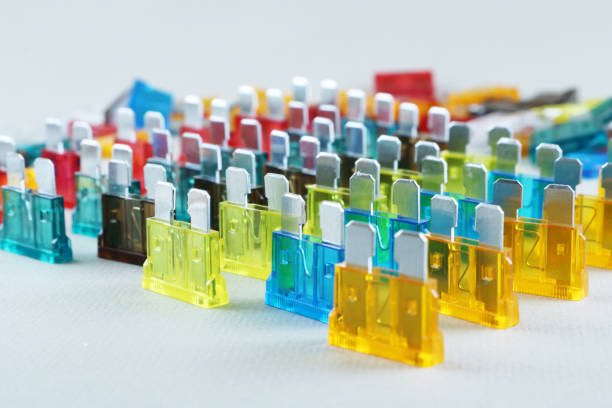

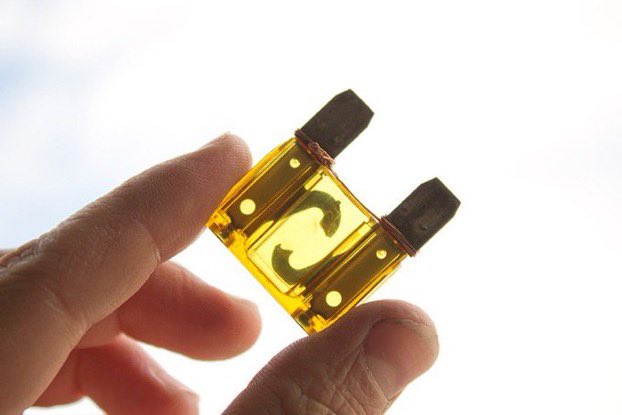

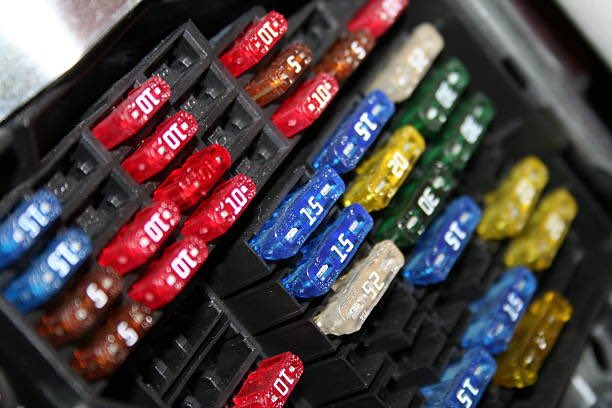

تم تصميم هذه الفيوزات خصيصًا لأنظمة السيارات التي تعمل حتى 32 فولت وأحيانًا 42 فولت. (مغلف بغلاف بلاستيكي شفاف مع جهات اتصال مسطحة) ويتم ترميزها بالألوان وفقًا للتيار المقنن. تُستخدم بعض هذه الأنواع أيضًا في دوائر أخرى عالية الطاقة #هندسة_كهربائية
تم تصميم هذه الفيوزات خصيصًا لأنظمة السيارات التي تعمل حتى 32 فولت وأحيانًا 42 فولت. (مغلف بغلاف بلاستيكي شفاف مع جهات اتصال مسطحة) ويتم ترميزها بالألوان وفقًا للتيار المقنن. تُستخدم بعض هذه الأنواع أيضًا في دوائر أخرى عالية الطاقة #هندسة_كهربائية
8️⃣
RESETTABLE FUSES/POLYFUSE

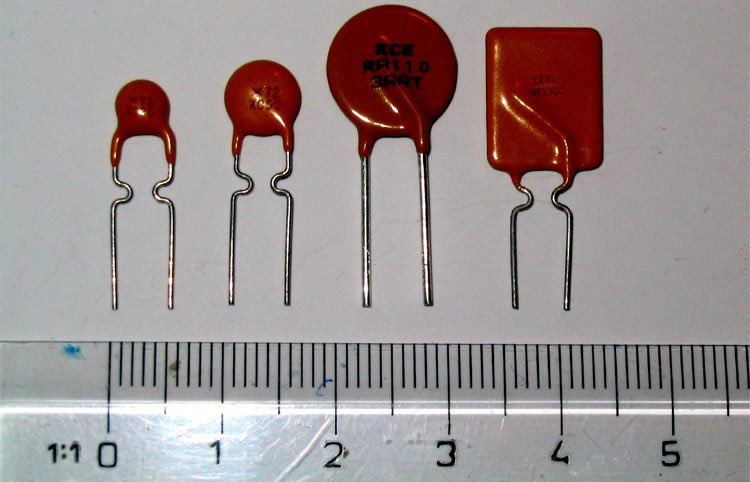

الفيوز القابلة لإعادة الضبط أو جهاز معامل درجة الحرارة الإيجابية البوليمري(PPTC)هو مكون إلكتروني سلبي يستخدم للحماية من أعطال التيار الزائد في الدوائر الإلكترونية PTC موجود في كل مكان في إمدادات طاقة الكمبيوتر وشواحن الهاتف و في الأجهزة الفضائية
RESETTABLE FUSES/POLYFUSE
الفيوز القابلة لإعادة الضبط أو جهاز معامل درجة الحرارة الإيجابية البوليمري(PPTC)هو مكون إلكتروني سلبي يستخدم للحماية من أعطال التيار الزائد في الدوائر الإلكترونية PTC موجود في كل مكان في إمدادات طاقة الكمبيوتر وشواحن الهاتف و في الأجهزة الفضائية
9️⃣
SEMICONDUCTOR FUSES
تُستخدم هذه الفيوزات في تطبيقات الطاقة الإلكترونية بما في ذلك محركات السرعة المتغيرة ،ومعدلات الطاقة ، وأنظمة UPS ، وإمدادات طاقة التيار المستمر.يمكن استخدامها في أي مكان تحتاج فيه الى فيوزات سريعة المفعول للغاية والمحددة للتيار لتوفير حماية فائقة وسريعة
SEMICONDUCTOR FUSES
تُستخدم هذه الفيوزات في تطبيقات الطاقة الإلكترونية بما في ذلك محركات السرعة المتغيرة ،ومعدلات الطاقة ، وأنظمة UPS ، وإمدادات طاقة التيار المستمر.يمكن استخدامها في أي مكان تحتاج فيه الى فيوزات سريعة المفعول للغاية والمحددة للتيار لتوفير حماية فائقة وسريعة
🔟
OVERVOLTAGE SUPPRESSION
في بعض الأحيان ، يمكن أن تكون طفرات الجهد ضارة بالدوائر أيضًا ، وغالبًا ما يتم استخدام جهاز حماية من الجهد الزائد مع فيوز للحماية من ارتفاع الجهد والتيار.

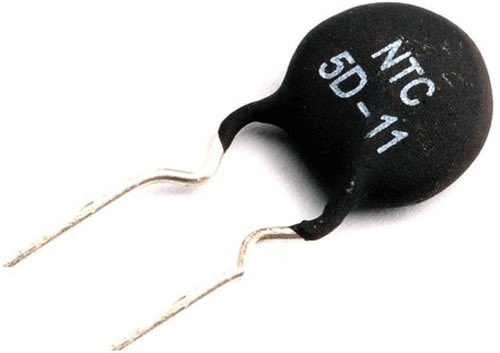

يتم وضع NTCs (معامل درجة الحرارة السلبية)
OVERVOLTAGE SUPPRESSION
في بعض الأحيان ، يمكن أن تكون طفرات الجهد ضارة بالدوائر أيضًا ، وغالبًا ما يتم استخدام جهاز حماية من الجهد الزائد مع فيوز للحماية من ارتفاع الجهد والتيار.
يتم وضع NTCs (معامل درجة الحرارة السلبية)
1️⃣1️⃣
فحص الفيوز

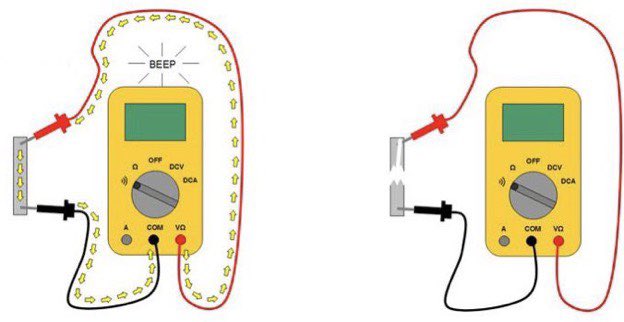

هناك احتمالين عند الفحص: الفيوز سليم إذا ظهرت قراءة قيمة مقاومة صغيرة جداً وقد تكون القراءة قريبة من الصفر ويظهر صوت صفير
، ولكن إذا ظهرت قيمة مقاومة عالية جداً (ما لا نهاية) فإن الفيوز تالف.
مقطع يوضح طريقه الفحص 🔻
youtu.be
#هندسة_كهربائية
فحص الفيوز
هناك احتمالين عند الفحص: الفيوز سليم إذا ظهرت قراءة قيمة مقاومة صغيرة جداً وقد تكون القراءة قريبة من الصفر ويظهر صوت صفير
، ولكن إذا ظهرت قيمة مقاومة عالية جداً (ما لا نهاية) فإن الفيوز تالف.
مقطع يوضح طريقه الفحص 🔻
youtu.be
#هندسة_كهربائية
1️⃣2️⃣
مميزات الفيوز الكهربائي
المميزات:
•صغير الحجم.
•رخيص الثمن.
•سهل التركيب.
•يتوفر منه سعات وأنواع مختلفة.
•سريع الانصهار مقارنة مع القواطع الكهربائية.
السلبيات:
•يستخدم لمرة واحدة فقط قبل انصهاره، لذلك يجب استبداله عند انصهاره.#هندسة_كهربائية
مميزات الفيوز الكهربائي
المميزات:
•صغير الحجم.
•رخيص الثمن.
•سهل التركيب.
•يتوفر منه سعات وأنواع مختلفة.
•سريع الانصهار مقارنة مع القواطع الكهربائية.
السلبيات:
•يستخدم لمرة واحدة فقط قبل انصهاره، لذلك يجب استبداله عند انصهاره.#هندسة_كهربائية
