الأحمال فائقة الأهمية مثل بعض أجهزة الحاسوب في البنوك أو الـ Server الخاص بموقع معين مثلا يتم تغذيتها من خلال جهاز خاص يعرف بالـ un-interrupted Power Supply، أو اختصارا UPS.
ووظيفة هذا الجهاز هو ضمان منع انقطاع التيار الكهربي مطلقا عن هذه الأحمال الهامة.
يتبع..
#هندسة_كهربائية
ووظيفة هذا الجهاز هو ضمان منع انقطاع التيار الكهربي مطلقا عن هذه الأحمال الهامة.
يتبع..
#هندسة_كهربائية

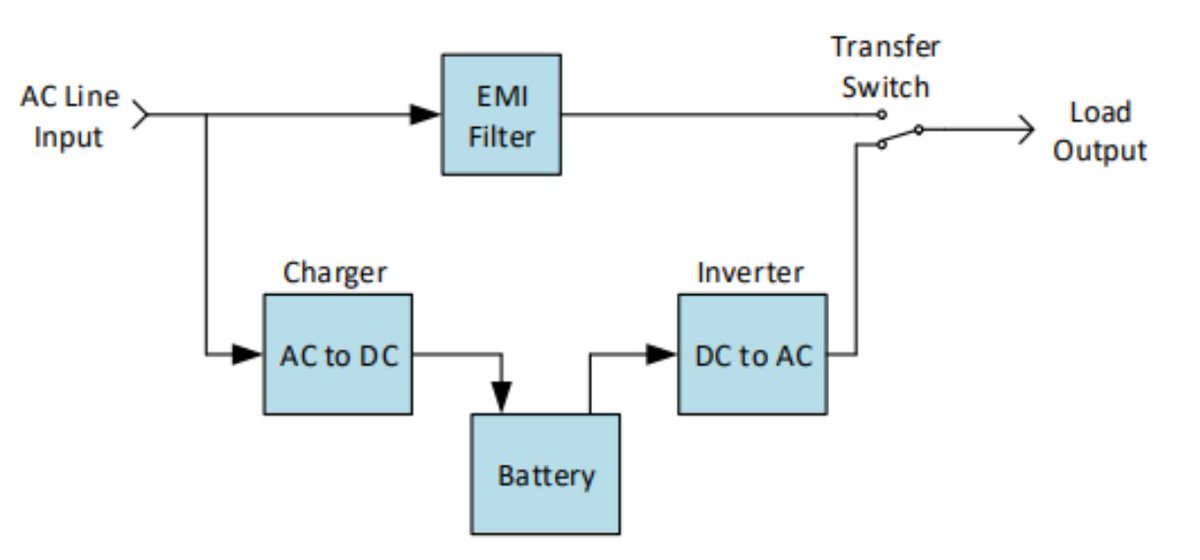

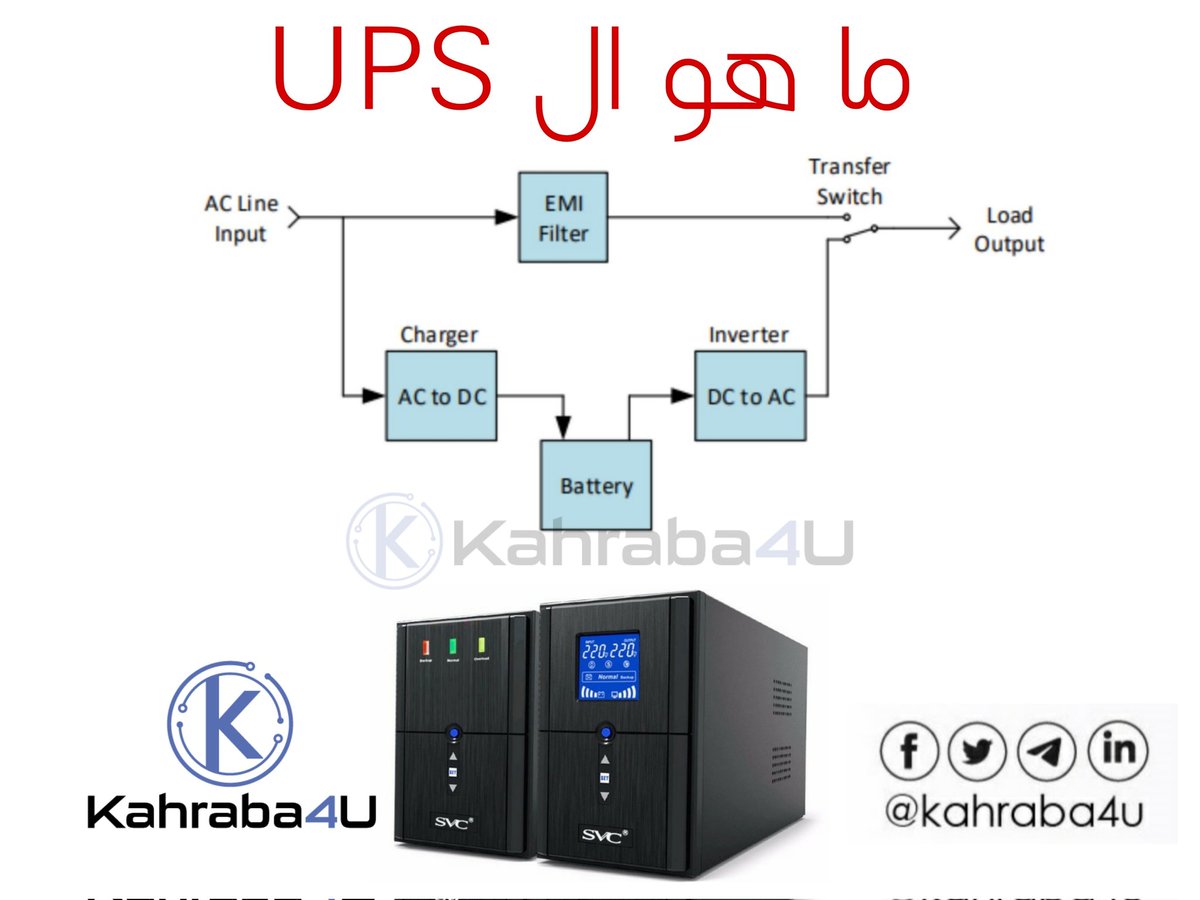

والـ UPS يتكون داخليا من ثلاثة أجزاء
في الجزء الأول منه يتم تحويل التيار المتردد إلى تيار مستمر.
في الجزء الثاني يتم استخدام التيار المستمر في شحن عدد من البطاريات.
في الجزء الثالث يتم تحويل التيار المستمر الخارج من البطارية إلى تيار متردد مرة أخرى.
في الجزء الأول منه يتم تحويل التيار المتردد إلى تيار مستمر.
في الجزء الثاني يتم استخدام التيار المستمر في شحن عدد من البطاريات.
في الجزء الثالث يتم تحويل التيار المستمر الخارج من البطارية إلى تيار متردد مرة أخرى.
ويتضح أن تغذية الحمل تأتي دائما من خلال البطارية، ومن ثم فعند انقطاع التيار فلن تتأثر هذه الأحمال مطلقا ولن تشعر بأي اهتزاز في مصدر التغذية، لكن عند انقطاع التيار فلن يكون هناك مصدر شحن للبطارية،
ومن ثم سيستمر الـ UPS في تغذية هذه الأحمال لمدة تتوقف على سعة البطارية وكمية التيار
ومن ثم سيستمر الـ UPS في تغذية هذه الأحمال لمدة تتوقف على سعة البطارية وكمية التيار
يتم توصيف البطاريات عادة بوحدات الأمبير-ساعة Amp-Hour.
ولذلك فإن أهم عنصرين يجب تحديدهما في مواصفات الـ UPS عند شرائه هما:
1. قيمة أقصى تيار يمكن أن يغذيه.
2. أقصى مدة لهذه التغذية.
وبالطبع كلما زاد التيار وزادت المدة كلما كبر حجم UPS وزاد سعره.
ولذلك فإن أهم عنصرين يجب تحديدهما في مواصفات الـ UPS عند شرائه هما:
1. قيمة أقصى تيار يمكن أن يغذيه.
2. أقصى مدة لهذه التغذية.
وبالطبع كلما زاد التيار وزادت المدة كلما كبر حجم UPS وزاد سعره.
و في الغالب فإننا نحتاج لهذا الجهاز لمدة وجيزة (في حالة أجهزة الحاسوب مثلا نحتاج لدقائق يمكن خلالها لمشغل الجهاز أن يخزن المعلومات التي يخشى من ضياعها)،
وأثناء هذه المدة الوجيزة تكون الشحنة المخزنة في بطاريات الـ UPS المصدر الوحيد للتغذية،
وأثناء هذه المدة الوجيزة تكون الشحنة المخزنة في بطاريات الـ UPS المصدر الوحيد للتغذية،
ويستمر ذلك إلى أن ينتهى جهاز الـ ATS من تحويل التغذية من المصدر الرئيسي إلى المصدر الاحتياطي (الديزل)، وبعدها تعود البطارية لتشحن مرة أخرى لكن هذه المرة من خلال الديزل وليس من المصدر الرئيسي.
مصدر/ التمديدات الكهربائية ا.د محمود جيلاني
#هندسة_كهربائية #الهندسة_الكهربائية
مصدر/ التمديدات الكهربائية ا.د محمود جيلاني
#هندسة_كهربائية #الهندسة_الكهربائية
