سوال انشائي؟
ماهي الاعصاب العريضة ؟

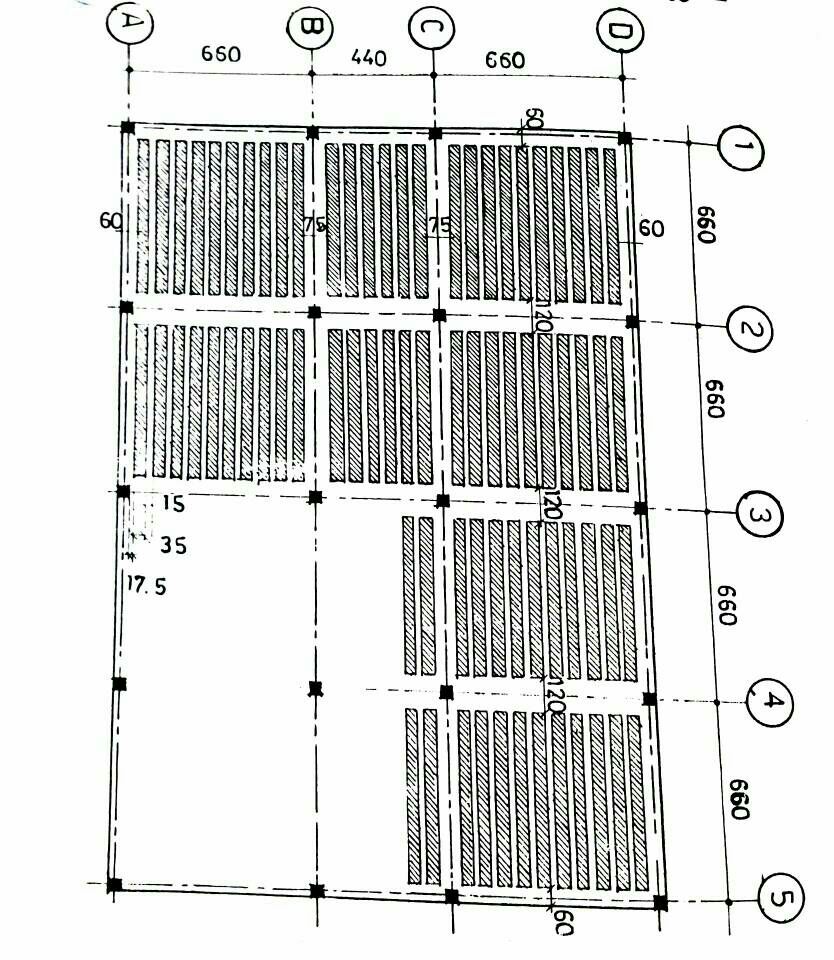

الاعصاب العريضة هي الجسور الثانوية الموازي للاعصاب المتكررة في بلاطات الهوردي في اتجاه واحد والرابطة بين الاعمدة في الاتجاه المعاكس واحيانا يسمى الجسور الثانوية وتختلف عن اعصاب التقوية التي توضع في انصاف البواكي لدواعي انشائيةيشترطها الكود
ماهي الاعصاب العريضة ؟
الاعصاب العريضة هي الجسور الثانوية الموازي للاعصاب المتكررة في بلاطات الهوردي في اتجاه واحد والرابطة بين الاعمدة في الاتجاه المعاكس واحيانا يسمى الجسور الثانوية وتختلف عن اعصاب التقوية التي توضع في انصاف البواكي لدواعي انشائيةيشترطها الكود
في الانظمة الإطارية الاعصاب العريضة تسلك مسلكا مختلفا خصوصا في حالة الاحمال الجانبية ويقتضي الامر ان تكون قادرة على حمل عزوم كبيرة وان لم تكن محملة بالاعصاب.. مثلها مثل الجسور الرئيسية

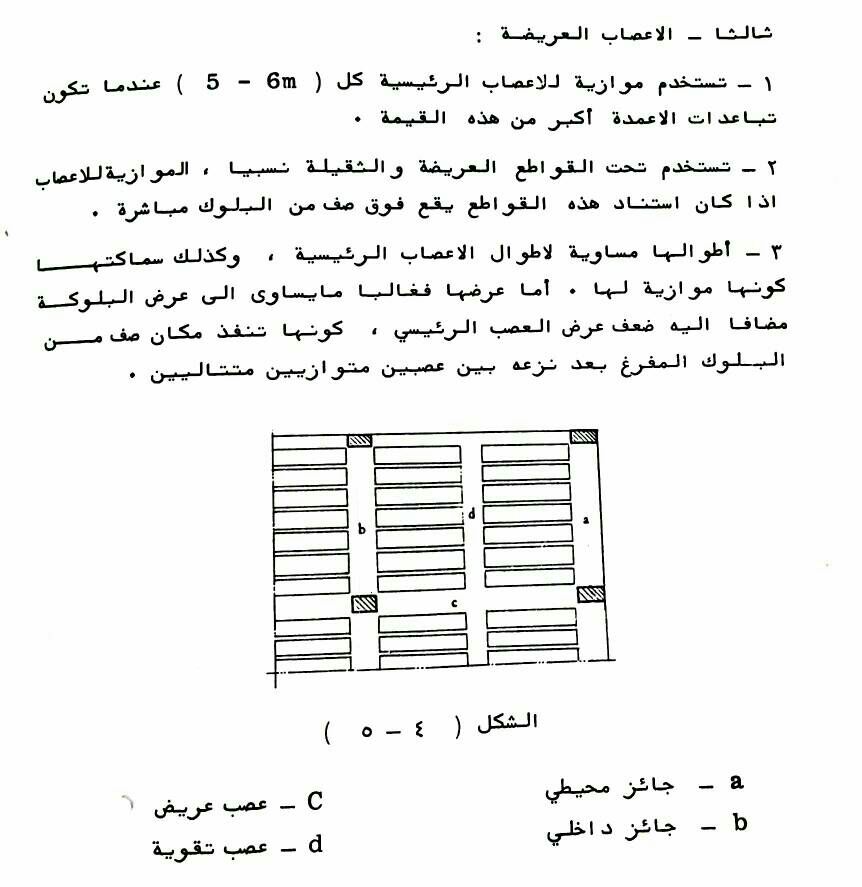

فوائدها
- تستخدم تحت القواطع موازية للاعصاب الرئيسية
- يربط ويكتف الاعمدة ويقلل من انبعاجات الاعمدة في الاتجاه الاخر
ابعادها
اطوالها مساوية لاطوال الاعصاب الرئيسية وكذلك سماكتها كونها موازية لها
- تستخدم تحت القواطع موازية للاعصاب الرئيسية
- يربط ويكتف الاعمدة ويقلل من انبعاجات الاعمدة في الاتجاه الاخر
ابعادها
اطوالها مساوية لاطوال الاعصاب الرئيسية وكذلك سماكتها كونها موازية لها
و بحسب ماورد من اشتراطات في كثير من المراجع ان عمق العصب العريض نفس عمق الاعصاب والجسور الرئسية اما عرضه يساوي عرض البلوكة + ضعفي عرض العصب
b= width of block+2 width of rib
بمعني اذا كان عرض البلوكة 20سم وعرض العصب 10 سم سيكون عرض الجسر الرابط 40 سم على اقل تقدير
b= width of block+2 width of rib
بمعني اذا كان عرض البلوكة 20سم وعرض العصب 10 سم سيكون عرض الجسر الرابط 40 سم على اقل تقدير
وهناك الكثير من المهندسين يفترضون عرضه بعرض العمود 20 سم او واحيانا عرض عصب فقط وهذا خطاء كبير واحيانا لظروف توزيع البلوك كعدد صحيح من البلوكات قد يزداد عرض الجسر الموازي للاعصاب والرابط بين الاعمدة ليصبح 50 سم و60 سم و 70 سم
التسليح يصمم العصب العريض على احمال هي وزنه الذاتي +وزن البلوك الذي يعلوه ومن حساب الاحمال و العزوم والقص سوي كان جسر بسيط او مستمر ومن ثم التسليح المناسب
ومن الخطأ افتراض التسليح الانشائي له اي( المنيمام) واذا كان المبنى مصمم على احمال جانبية تقتضي ان تكون قادرة على مقاومة العزوم الكبيرة مثلها مثل الجسور الرئيسية

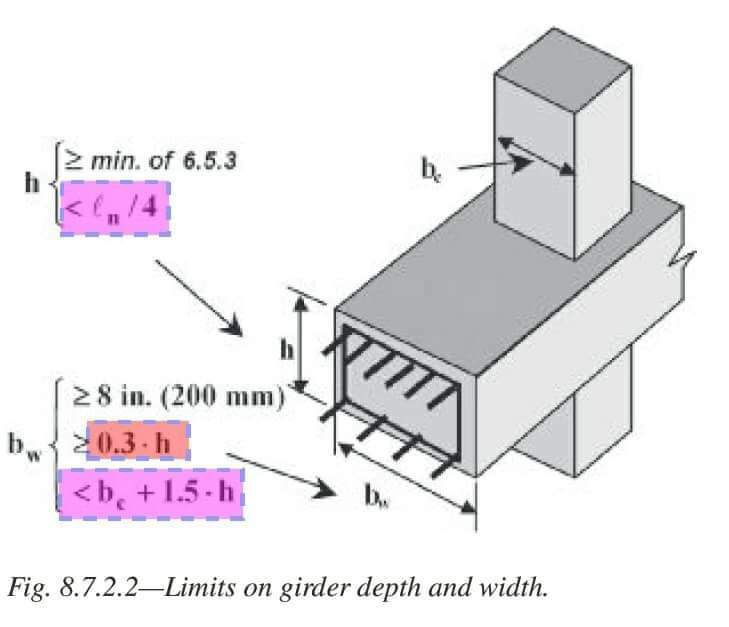

يشترط الكود الأمريكي المبسط ACI 314-R عرض الجسر المخفي في السقف الهوردي مقيد بأن لا يزيد عن عرض العمود زائد مرة ونصف إرتفاع الجسر.
بسبب انه اذا زاد عرض الجائز عن عرض العمود بشكل كبير يسبب ذلك عدم الاستمرارية ممكن حديد التسليح يمشي من خلف العمود..
بسبب انه اذا زاد عرض الجائز عن عرض العمود بشكل كبير يسبب ذلك عدم الاستمرارية ممكن حديد التسليح يمشي من خلف العمود..
