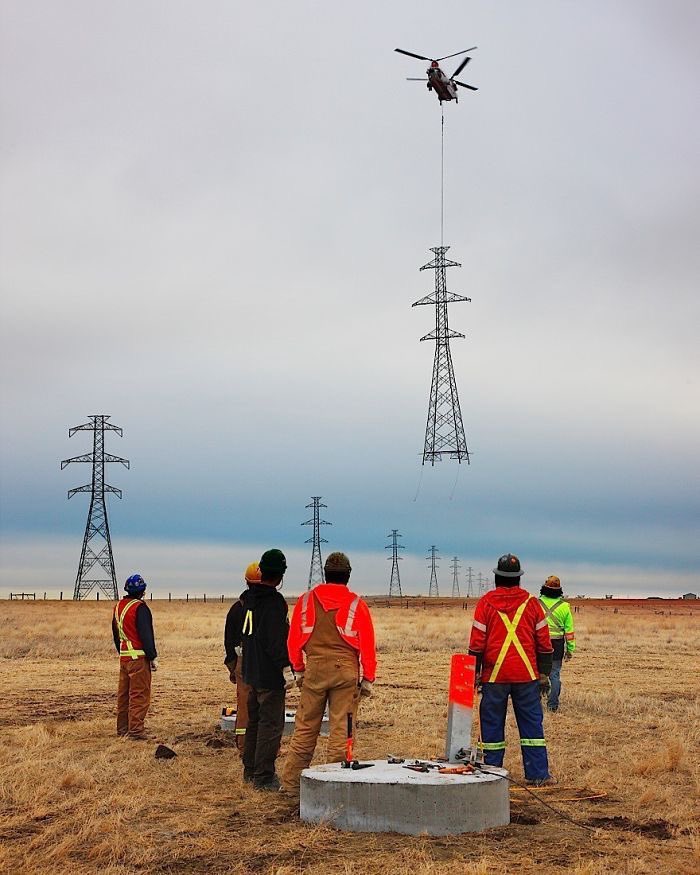

🗼الأبراج | Towers 🗼
في هذا الثريد سنتعرف على انوع أبراج نقل الطاقة الكهربائية.
وظيفة الأبراج الأساسية حمل الموصلات على ارتفاع آمن من الأرض 🌍 . وتختلف تصاميم و أحجام الأبراج تبعا لمجموعة من العوامل سوف اذكرها في نهاية الثريد . #هندسة #هندسة_كهربائية
🗼الأبراج | Towers 🗼
في هذا الثريد سنتعرف على انوع أبراج نقل الطاقة الكهربائية.
وظيفة الأبراج الأساسية حمل الموصلات على ارتفاع آمن من الأرض 🌍 . وتختلف تصاميم و أحجام الأبراج تبعا لمجموعة من العوامل سوف اذكرها في نهاية الثريد . #هندسة #هندسة_كهربائية
2️⃣

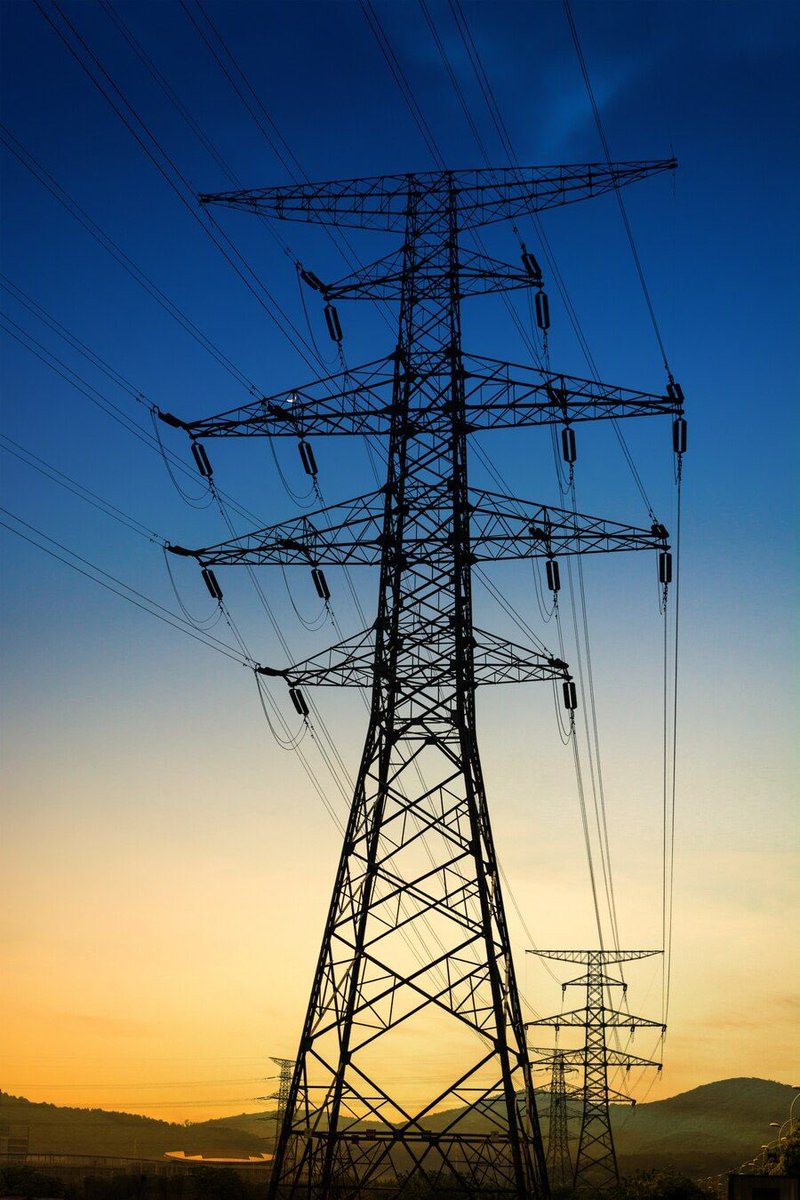

1- أبراج الشد Tension towers
ولها وظيفة في غاية الأهمية حيث تعزل قوى الشد للأبراج التالية للبرج عن قوى الشد في الأبراج السابقة للبرج و يتم تركيب أبراج الشد بعد كل مجموعة من أبراج التعليق لتحمي الخط من الانهيار الكامل في حال انهيار مجموعة من الأبراج
#electrical
1- أبراج الشد Tension towers
ولها وظيفة في غاية الأهمية حيث تعزل قوى الشد للأبراج التالية للبرج عن قوى الشد في الأبراج السابقة للبرج و يتم تركيب أبراج الشد بعد كل مجموعة من أبراج التعليق لتحمي الخط من الانهيار الكامل في حال انهيار مجموعة من الأبراج
#electrical
3️⃣

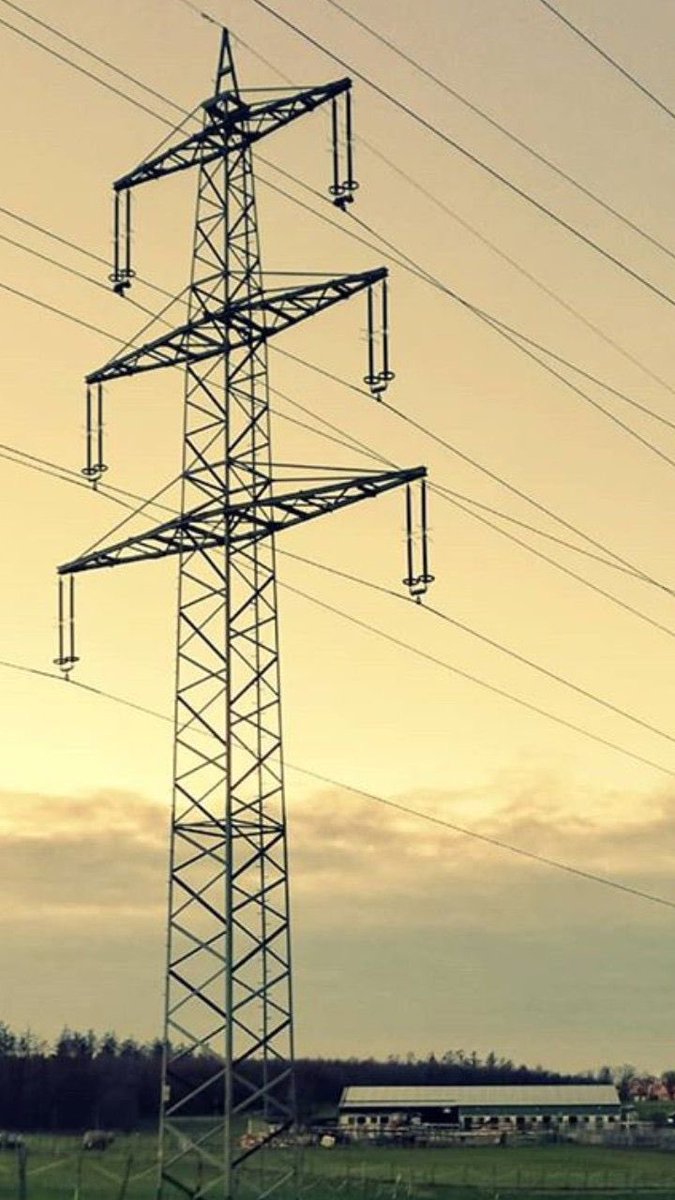

2- أبراج التعليق Suspension towers
تمثل أبراج التعليق هي النسبة الأكبر من أبراج الخط حوالي (80%) و تستخدم لحمل الموصلات ويكون الشد الميكانيكي متساوي عند كل جانب.
2- أبراج التعليق Suspension towers
تمثل أبراج التعليق هي النسبة الأكبر من أبراج الخط حوالي (80%) و تستخدم لحمل الموصلات ويكون الشد الميكانيكي متساوي عند كل جانب.
4️⃣

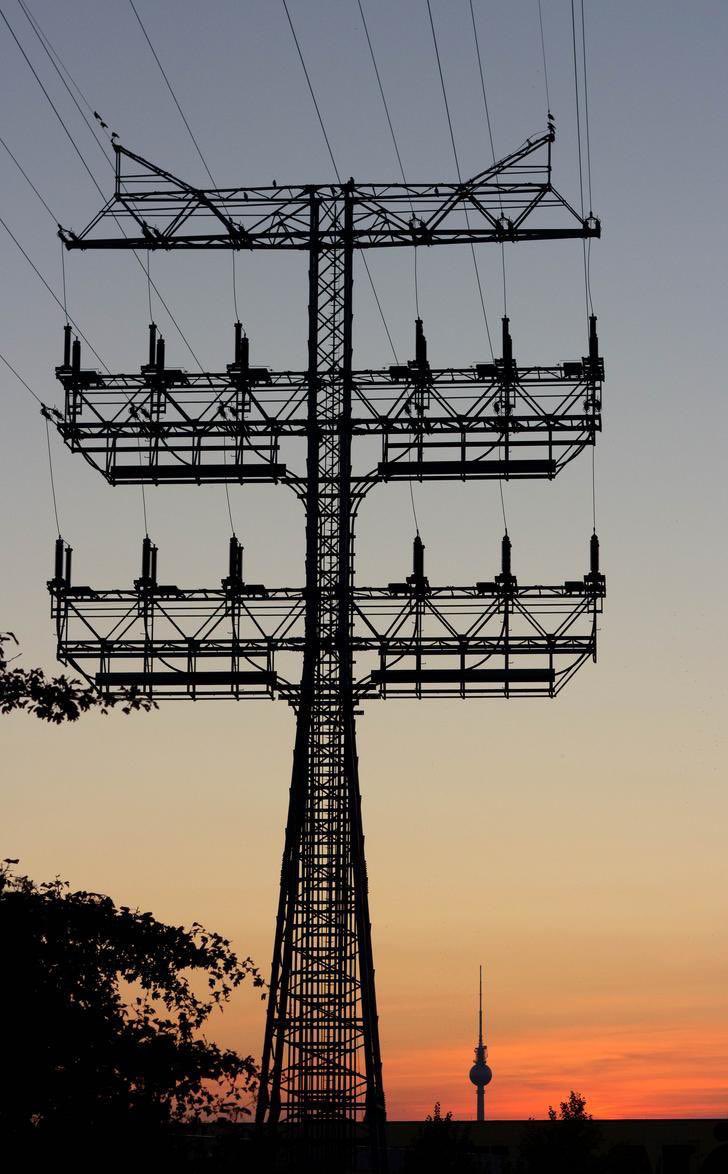

3-أبراج التبادلTransposition towers
يتـم تـركـيـب هـذا النوع مـن الأبـراج بعد الثلثثين الأول و الثاني من مسافة الخط ، وتقوم بتبديـل مواقع الأوجه على الخـط بعد كل ثلث لنضمن تساوي التأثير السـعوي Xc والحثي XL لكل وجه على طول الخط ويعتمد وجودها على طـول الخط .
3-أبراج التبادلTransposition towers
يتـم تـركـيـب هـذا النوع مـن الأبـراج بعد الثلثثين الأول و الثاني من مسافة الخط ، وتقوم بتبديـل مواقع الأوجه على الخـط بعد كل ثلث لنضمن تساوي التأثير السـعوي Xc والحثي XL لكل وجه على طول الخط ويعتمد وجودها على طـول الخط .
5️⃣

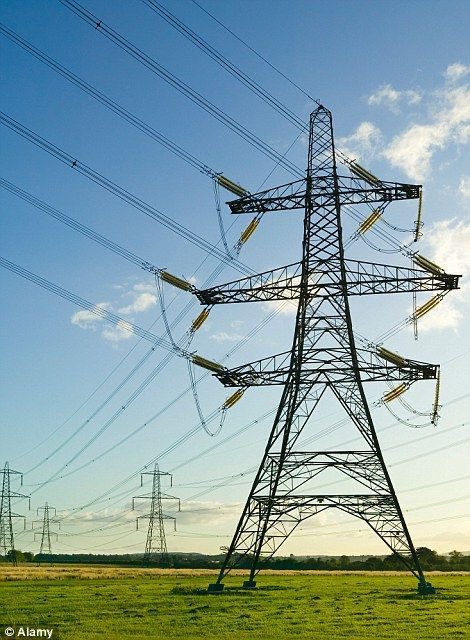

4-أبراج الزاوية Angle towers
تستخدم لتغيير مسار الخط .
4-أبراج الزاوية Angle towers
تستخدم لتغيير مسار الخط .
6️⃣

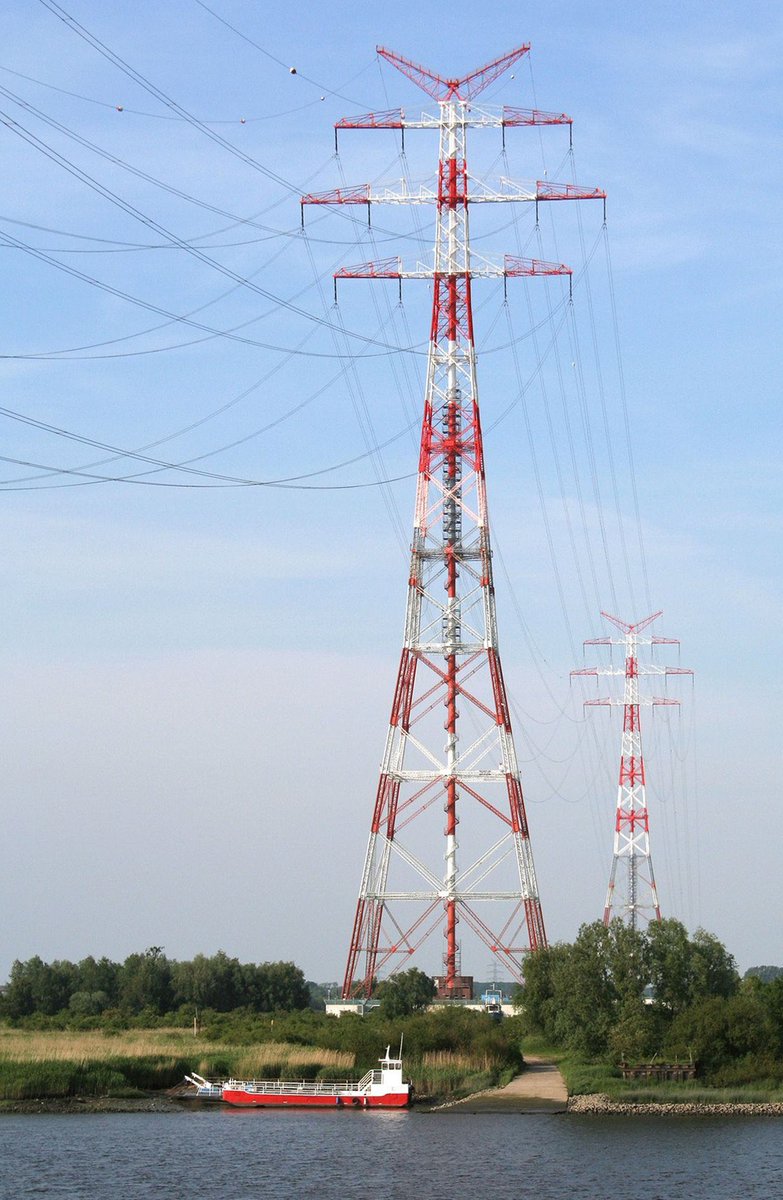

5-أبراج العبور Crossing towers
تستخدم عند تقاطع الخط مع خط منشأ أو عند مرور الخط بمنطقة خدمات أو مسار سكة حديد او أنهار
5-أبراج العبور Crossing towers
تستخدم عند تقاطع الخط مع خط منشأ أو عند مرور الخط بمنطقة خدمات أو مسار سكة حديد او أنهار
7️⃣

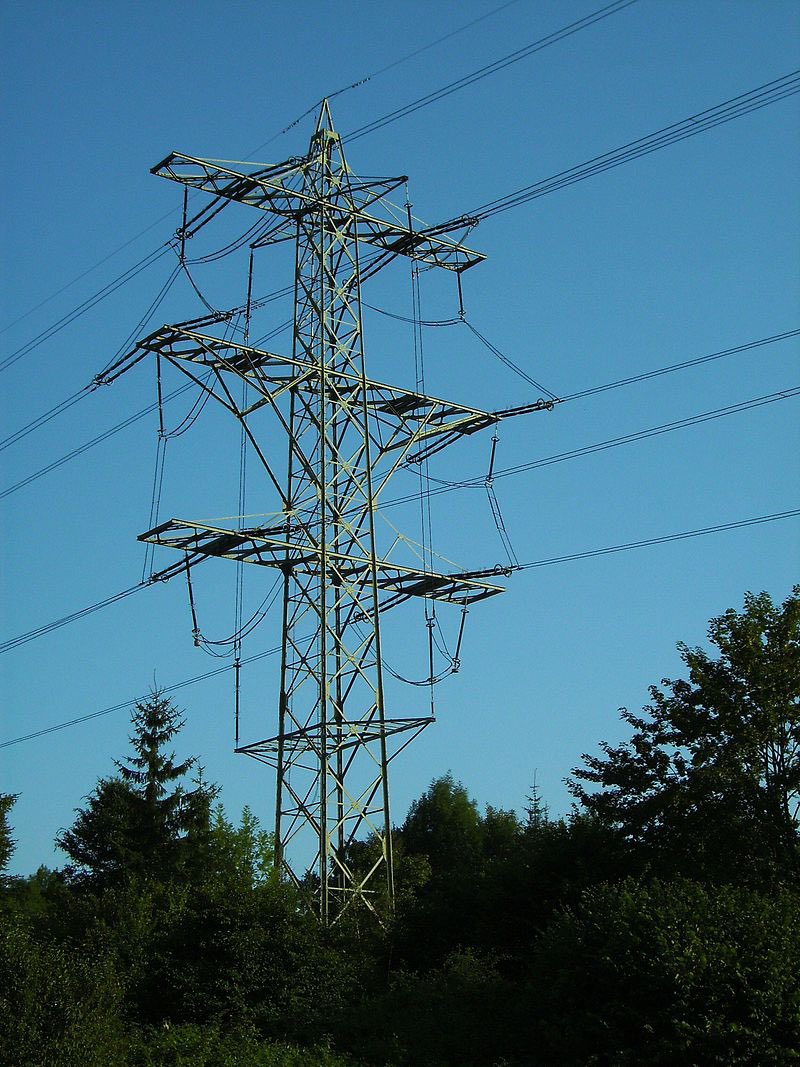

6-أبراج بداية ونهاية Terminal towers
وهي أول و أخر برج في الخط و فائدتها تحمل شد الموصلات في البداية و النهاية .
6-أبراج بداية ونهاية Terminal towers
وهي أول و أخر برج في الخط و فائدتها تحمل شد الموصلات في البداية و النهاية .
8️⃣
أهم العوامل المؤثرة في تصميم أبراج الخط :
⁃جهد الخط و سعته
⁃عدد الدوائر التي سيحملها البرج
⁃العوامل الطبيعية التي تؤثر على الخط ( رطوبة ، رياح ، ثلوج ...)
⁃جغرافية مسار الخط ( أرض مستوية ، أنهار ، منحدرات ...)
أهم العوامل المؤثرة في تصميم أبراج الخط :
⁃جهد الخط و سعته
⁃عدد الدوائر التي سيحملها البرج
⁃العوامل الطبيعية التي تؤثر على الخط ( رطوبة ، رياح ، ثلوج ...)
⁃جغرافية مسار الخط ( أرض مستوية ، أنهار ، منحدرات ...)
