نسولف شوي عن الـ UPS ؟؟
( سؤال / جواب )
( سؤال / جواب )

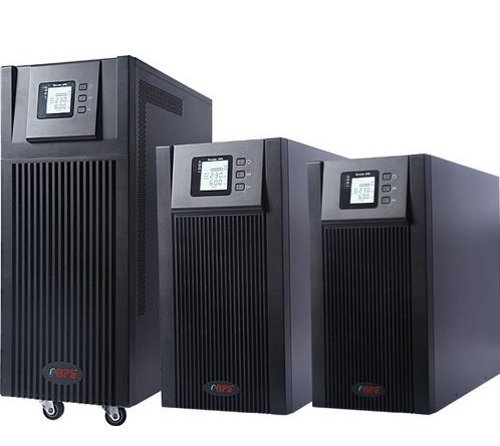

١) ايش هو الـ UPS ؟
- هو الـ UPS ( Uninterruptible power supply )
او مصدر الطاقة الغير منقطع.
وهو جهاز يوفر الطاقة (نقية) ويضمن عدم انقطاعها حتى مع حالات انقطاع المصدر فـ يستخدم للاحمال المهمة (مستشفيات، بنوك ، اجهزة، ...)
(ويتوفر باحجام مختلفة حسب حجم الاحمال)

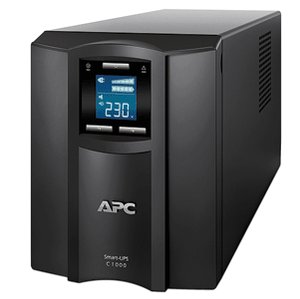

- هو الـ UPS ( Uninterruptible power supply )
او مصدر الطاقة الغير منقطع.
وهو جهاز يوفر الطاقة (نقية) ويضمن عدم انقطاعها حتى مع حالات انقطاع المصدر فـ يستخدم للاحمال المهمة (مستشفيات، بنوك ، اجهزة، ...)
(ويتوفر باحجام مختلفة حسب حجم الاحمال)

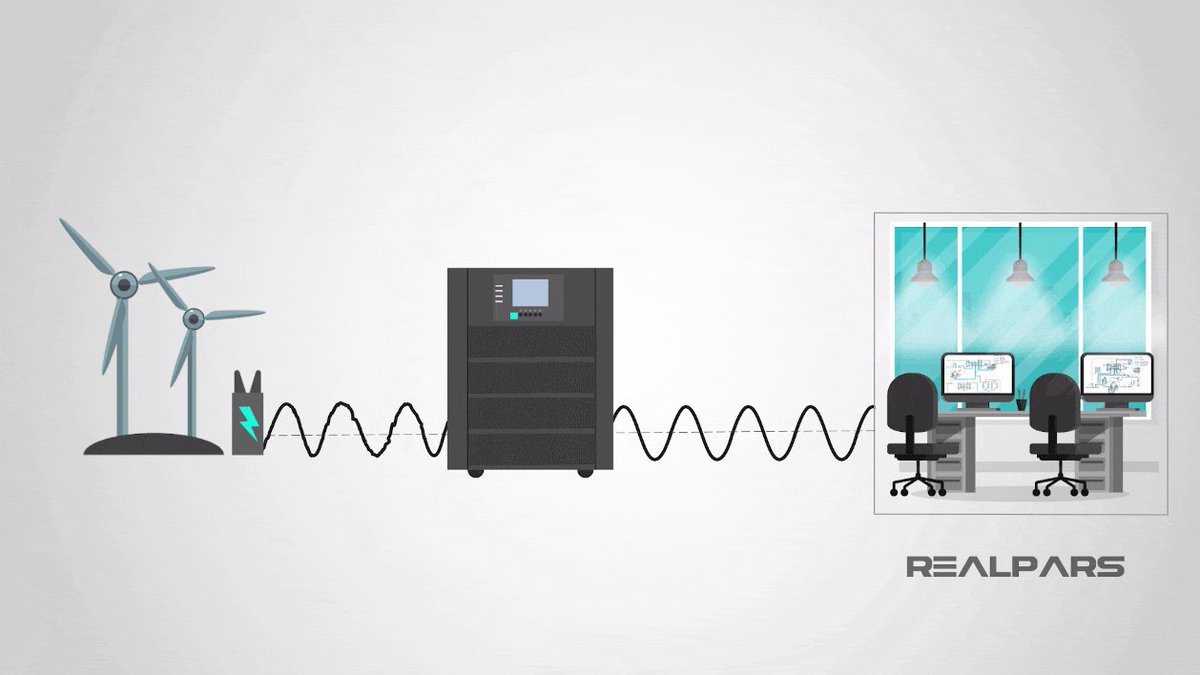

٢) كيف يضمن استمرار الطاقة ؟
- يستقبل الطاقة من المصدر ويخزن جزء منها في بطارية
فاذا انقطع المصدر يتحول الاستهلاك من البطارية مباشرة

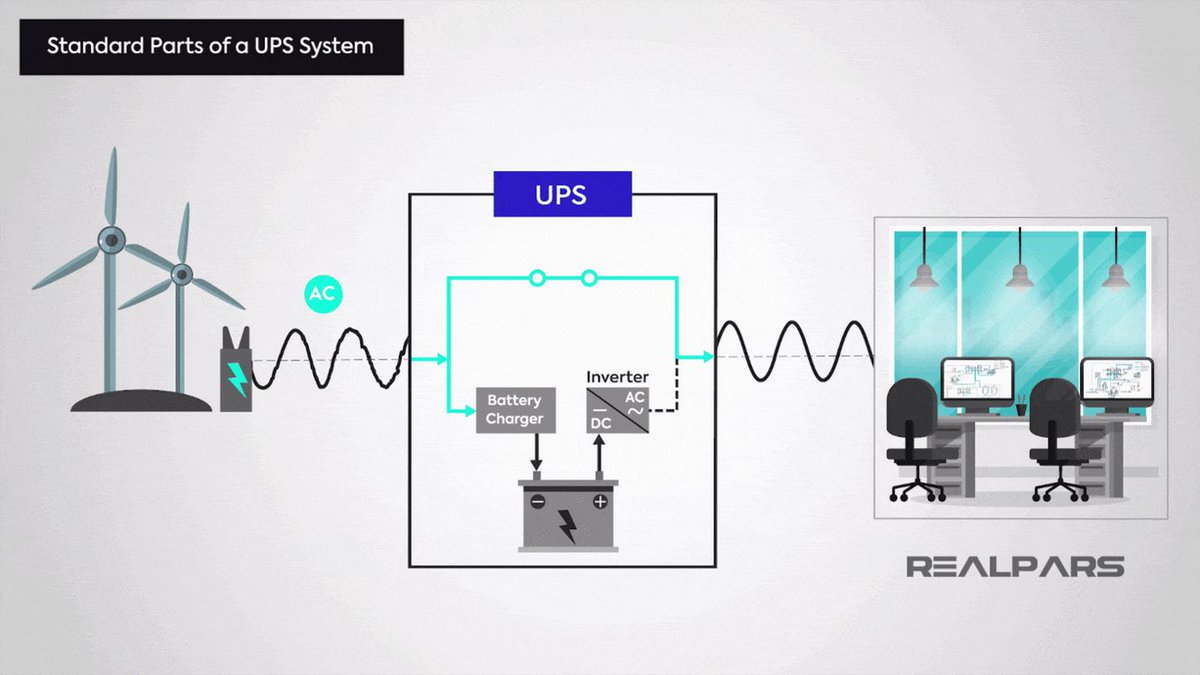

٣) طيب ايش مكوناته الاساسية ؟
- بطارية/ات
محول DC (Rectifier)
مفتاح Bypass Switch
محول AC (Inverter)
نظام حماية SPD (من ارتفاع التيار والجهد)
- يستقبل الطاقة من المصدر ويخزن جزء منها في بطارية
فاذا انقطع المصدر يتحول الاستهلاك من البطارية مباشرة
٣) طيب ايش مكوناته الاساسية ؟
- بطارية/ات
محول DC (Rectifier)
مفتاح Bypass Switch
محول AC (Inverter)
نظام حماية SPD (من ارتفاع التيار والجهد)
الـ Rectifier يحول الـ AC الى DC
والـ Inverter يحول الـ DC الى AC
تم تفصيلهم في سوالف المحولات 👇👇
والـ Inverter يحول الـ DC الى AC
تم تفصيلهم في سوالف المحولات 👇👇
٤) ايش انواعة ؟
- الـ UPS انواع مختلفة ولك نوع استخدام
(مثل نوع لحالات الانقطاع النادرة او الكثيرة)
وأشهرها ثلاث انواع :
- الـ Online
- الـ Offline
- الـ Line Interactive
- الـ UPS انواع مختلفة ولك نوع استخدام
(مثل نوع لحالات الانقطاع النادرة او الكثيرة)
وأشهرها ثلاث انواع :
- الـ Online
- الـ Offline
- الـ Line Interactive
٥) طيب كيف يعمل ؟؟
اولا الـ UPS انواع مختلفة، بنتكم عن اشهر ثلاث انواع :
اولاً الـOnline :

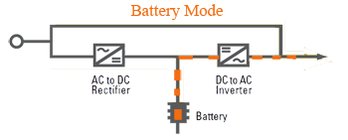

يتم تحويل المصدر الى DC عن طريق Rectifier
وتوصيله البطارية بالتوازي
وثم تحوله الى AC عن طريق Inverter
ففي الوضع الطبيعي يغذي المصدر الحمل ويشحن البطارية
بنفس الوقت (فالصورة)
اولا الـ UPS انواع مختلفة، بنتكم عن اشهر ثلاث انواع :
اولاً الـOnline :
يتم تحويل المصدر الى DC عن طريق Rectifier
وتوصيله البطارية بالتوازي
وثم تحوله الى AC عن طريق Inverter
ففي الوضع الطبيعي يغذي المصدر الحمل ويشحن البطارية
بنفس الوقت (فالصورة)
وفي حال انقطاع المصدر تبدا البطارية مباشرة بتغذية الحمل
دون انقطاع الطاقة عنه
فيمتاز هذا النوع بتوفير طاقة نقية وبجهد ثابت
لانه يحول الى DC ثم الى AC
(يوجد مسار ثاني مفتوح يستخدم في حال تعطل الـ UPS فيتم تغذيت الحمل من المصدر مباشرة )
دون انقطاع الطاقة عنه
فيمتاز هذا النوع بتوفير طاقة نقية وبجهد ثابت
لانه يحول الى DC ثم الى AC
(يوجد مسار ثاني مفتوح يستخدم في حال تعطل الـ UPS فيتم تغذيت الحمل من المصدر مباشرة )
ثانياً الـ Offline :

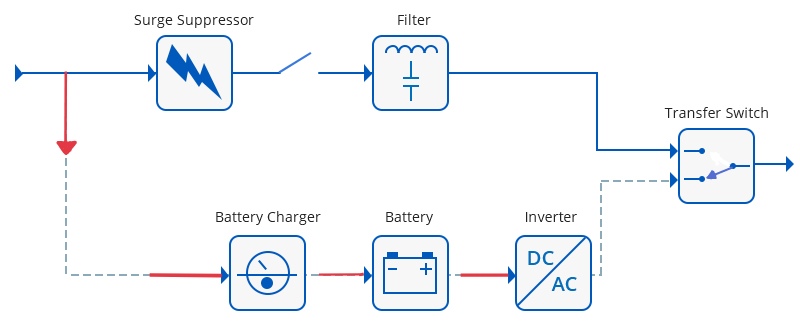

في هذا النوع يكون يكون المصدر يغذي الحمل بشكل مباشر
(مع Filter) ويوجد مفتاح بعد الـ Inverter (غير ظاهر بالصورة)
ففي الوضع الطبيعي يكون مفتاح الـ Inverter مفتوح
فـ يغذي المصدر الحمل ويشحن البطارية بنفس الوقت 👇
في هذا النوع يكون يكون المصدر يغذي الحمل بشكل مباشر
(مع Filter) ويوجد مفتاح بعد الـ Inverter (غير ظاهر بالصورة)
ففي الوضع الطبيعي يكون مفتاح الـ Inverter مفتوح
فـ يغذي المصدر الحمل ويشحن البطارية بنفس الوقت 👇
اما في حال تعطل المصدر
فيتم اغلاق قفل الـ Inverter ويبدا استهلاك الطاقة من البطارية
وبسبب مفتاح تحويل الطاقة (Tranfer) يؤدي الى تاخر جزء من الثانية في حال تعطل المصدر فقد يؤدي الى مشاكل في الاحمال المهمة
فيتم اغلاق قفل الـ Inverter ويبدا استهلاك الطاقة من البطارية
وبسبب مفتاح تحويل الطاقة (Tranfer) يؤدي الى تاخر جزء من الثانية في حال تعطل المصدر فقد يؤدي الى مشاكل في الاحمال المهمة
ثالثاً الـ Line interactive :
وهو مشابه للنوع السابق

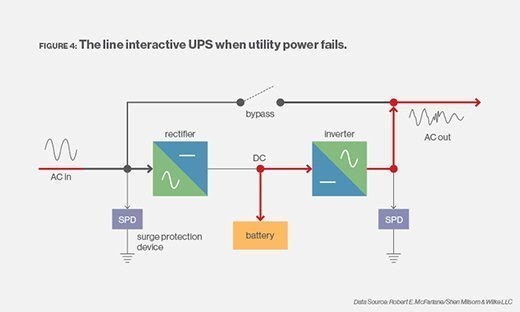

فـ في هذا النوع يكون المفتاح العلوي مغلق ويكون المصدر
والـ Inverter متصلين بالحمل مباشرة
فـ يوفر تحسين اضافي للجهد في حال الارتفاع او الانخفاض او بعض التوشهات بسبب الربط المباشر بين المصدر والـ Inverter
وهو مشابه للنوع السابق
فـ في هذا النوع يكون المفتاح العلوي مغلق ويكون المصدر
والـ Inverter متصلين بالحمل مباشرة
فـ يوفر تحسين اضافي للجهد في حال الارتفاع او الانخفاض او بعض التوشهات بسبب الربط المباشر بين المصدر والـ Inverter
وفي حال تعطل المصدر
يُفتح المسار العلوي ويتحول الاستهلاك من البطارية
ميزة هذا النوع قلت تكلفة وقلة استهلاك مكوناته
اما النوع الاول فتعمل مكوناته بشكل متواصل (المحولات)
يُفتح المسار العلوي ويتحول الاستهلاك من البطارية
ميزة هذا النوع قلت تكلفة وقلة استهلاك مكوناته
اما النوع الاول فتعمل مكوناته بشكل متواصل (المحولات)
انتهى .
