نسولف شوي عن توليد الكهرباء Generators ؟
( سؤال / جواب )
( سؤال / جواب )

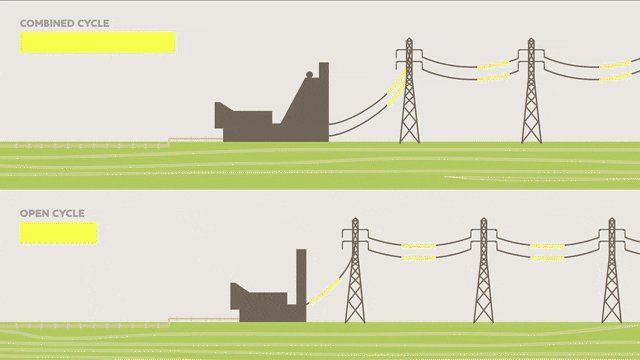

١) كيف تُنتج الطاقة الكهربائية ؟
- يتم تحويل الطاقة من مصادر مختلفة (غاز، رياح، ديزل،..)
الى طاقة حركية بستخدام التربينات Turbine
وثم تحول هذه الطاقة الحركية (دورانية) الى كهربايئة
بستخدام المولدات Generators
- يتم تحويل الطاقة من مصادر مختلفة (غاز، رياح، ديزل،..)
الى طاقة حركية بستخدام التربينات Turbine
وثم تحول هذه الطاقة الحركية (دورانية) الى كهربايئة
بستخدام المولدات Generators

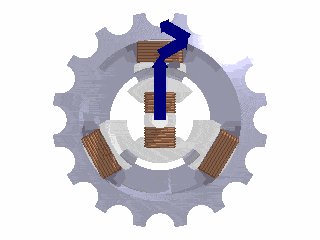

٢) ايش هي المولدات Generators ؟
آلة لها جزئين (دوار Rotor) و (ثابت Stator)
الجزء الدوار يحتوي على مجال مغناطيسي
والجزء الثابت يحتوي على ملفات "المنتجه للتيار"
فعند دوران المجال المغناطيسي فالـ Rotor
يقطع المجال الملفات فالـ Stator وتنتج فيه تيار
او (فرق جهد)
آلة لها جزئين (دوار Rotor) و (ثابت Stator)
الجزء الدوار يحتوي على مجال مغناطيسي
والجزء الثابت يحتوي على ملفات "المنتجه للتيار"
فعند دوران المجال المغناطيسي فالـ Rotor
يقطع المجال الملفات فالـ Stator وتنتج فيه تيار
او (فرق جهد)
٣) كيف ينشأ المجال المغناطيسي فالجزء الدوار ؟
يتم لف ملفات فالجزء الدوار ويمرر فيها
تيار ثابت DC، ومن المعلوم ان مرور تيار في سلك
ينتج مجال مغناطيسي ولان التيار ثابت DC
يكون المجال ثابت
وتم تفصيلة في "سوالف" الملفات 👇👇
يتم لف ملفات فالجزء الدوار ويمرر فيها
تيار ثابت DC، ومن المعلوم ان مرور تيار في سلك
ينتج مجال مغناطيسي ولان التيار ثابت DC
يكون المجال ثابت
وتم تفصيلة في "سوالف" الملفات 👇👇
٤) من وين يجي تيار الـ DC اصلا ؟!!
من الاكسايتر Exciter (مولد صغير)
وهو متصل مع العامود الدوار من التربينة Shaft
(مع المولد الاساسي)
ويدور لينتج تيار AC ويتم تحويله الى DC
ثم يغذي الجزء الدوار Rotor فالمولد الاساسي
وتم تفصيلة في "سوالف' الاكسايتر 👇👇
من الاكسايتر Exciter (مولد صغير)
وهو متصل مع العامود الدوار من التربينة Shaft
(مع المولد الاساسي)
ويدور لينتج تيار AC ويتم تحويله الى DC
ثم يغذي الجزء الدوار Rotor فالمولد الاساسي
وتم تفصيلة في "سوالف' الاكسايتر 👇👇
٥) كيف نحدد الجهد للمولد ؟
الجهد يعتمد على عاملين
سرعة المولد وشدة المجال المغناطيسي
فجهد المولد (E = KΦW)
حيث Φ الفيض ، W=2πf ، وK ثابت

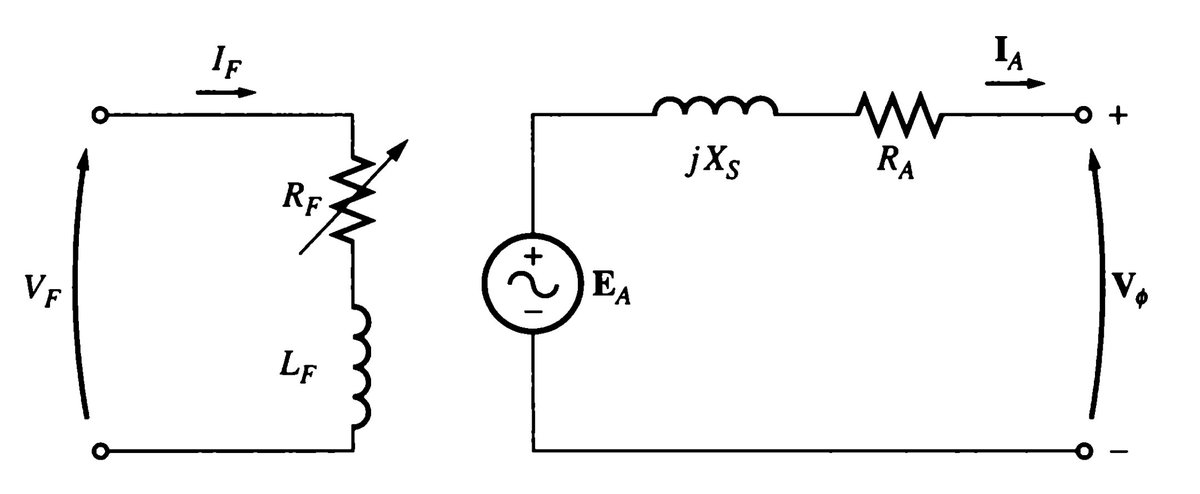

وفي الصورة :
(الدائرة اليمنى)
يكون الجهد الناتج V اقل بسبب انخفاض الجهد
في المقاومات الداخلية للمولد (Ra + jXs)
(الدائرة اليسري للـ Rotor)
الجهد يعتمد على عاملين
سرعة المولد وشدة المجال المغناطيسي
فجهد المولد (E = KΦW)
حيث Φ الفيض ، W=2πf ، وK ثابت
وفي الصورة :
(الدائرة اليمنى)
يكون الجهد الناتج V اقل بسبب انخفاض الجهد
في المقاومات الداخلية للمولد (Ra + jXs)
(الدائرة اليسري للـ Rotor)
٦) كيف نحدد التردد ( f ) ؟
التردد يعتمد على عاملين
سرعة الدوران ( n ) وعدد اقطاب المجال ( p )
وتحسب بالقانون ( f = n×p/120 )
فيزداد التردد مع :
- زيادة السرعة
- زيادة الاقطاب
ويكون عدد أقطاب الـ Rotor من مواصفات المولد
وهو عدد زوجي (فالصورة قطبين N/S)
انتهى.
التردد يعتمد على عاملين
سرعة الدوران ( n ) وعدد اقطاب المجال ( p )
وتحسب بالقانون ( f = n×p/120 )
فيزداد التردد مع :
- زيادة السرعة
- زيادة الاقطاب
ويكون عدد أقطاب الـ Rotor من مواصفات المولد
وهو عدد زوجي (فالصورة قطبين N/S)
انتهى.
