ثريد | CT and VT💡.
هناك سؤال دارج كثيراً في المقابلات الشخصية وهو:
ماهي المكونات الرئيسية لنظام الحماية الكهربائية في المحطات ؟
راح نذكر في هذا الثريد جواب السؤال ، وسوف نركز في هذا الثريد على ال CT and VT.
ماهو وماهي وظيفته ؟
اربطوا الأحزمة💪🏻🤩.
#هندسة_كهربائية
#ثريد_الجمعة
هناك سؤال دارج كثيراً في المقابلات الشخصية وهو:
ماهي المكونات الرئيسية لنظام الحماية الكهربائية في المحطات ؟
راح نذكر في هذا الثريد جواب السؤال ، وسوف نركز في هذا الثريد على ال CT and VT.
ماهو وماهي وظيفته ؟
اربطوا الأحزمة💪🏻🤩.
#هندسة_كهربائية
#ثريد_الجمعة
أولاً يتكون نظام الحماية من 4 مكونات رئيسية وهي:
1- CT and VT
2- Relay
3- Circuit Breker
4- Communication Channels
كل مكوّن سوف يكون له ثريد خاص أسبوعياً واليوم ثريدنا راح يكون عن ال CT and VT.
#ثريد_الجمعة
#هندسة_كهربائية
1- CT and VT
2- Relay
3- Circuit Breker
4- Communication Channels
كل مكوّن سوف يكون له ثريد خاص أسبوعياً واليوم ثريدنا راح يكون عن ال CT and VT.
#ثريد_الجمعة
#هندسة_كهربائية

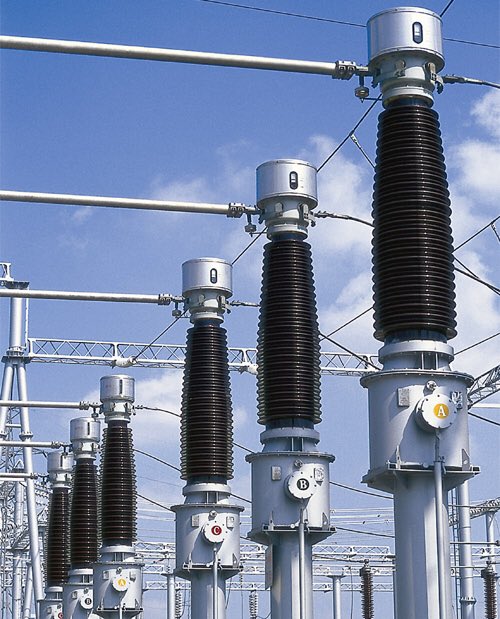

ما معنى CT وماهي وظيفته؟
أولاً CT اختصار ل Current Transformer
وهو محوّل ، يحوّل التيار من تيار عالي إلى تيار منخفض ، ويقيس التيار بشكل مستمر ويرسل القراءات إلى ال Relay ، بحيث يستطيع ال Relay تحديد إذا كان هناك خلل في النظام أو لا.
#ثريد_الجمعة
#هندسة_كهربائية
أولاً CT اختصار ل Current Transformer
وهو محوّل ، يحوّل التيار من تيار عالي إلى تيار منخفض ، ويقيس التيار بشكل مستمر ويرسل القراءات إلى ال Relay ، بحيث يستطيع ال Relay تحديد إذا كان هناك خلل في النظام أو لا.
#ثريد_الجمعة
#هندسة_كهربائية
حيث أننا لا نستطيع وضع أميتر على خطوط الضغط العالي لأن الأميتر لا يستحمل أكثر من 40 أمبير بحد أقصى.
فبالتالي وجب علينا استخدام ال CT لخفض كمية التيار الداخلة إلى الأميتر ، ويكون عادةً ما بين 1 إلى 5 أمبير.
#ثريد_الجمعة
#هندسة_كهربائية
فبالتالي وجب علينا استخدام ال CT لخفض كمية التيار الداخلة إلى الأميتر ، ويكون عادةً ما بين 1 إلى 5 أمبير.
#ثريد_الجمعة
#هندسة_كهربائية
يتكون ال CT من ملفين : primary and secondary أو ( أساسي وثانوي ).
يتكون الملف ال primary في الغالب من لفة واحدة أو لفتين على قطعة حديد معزولة، وأما الملف ال secondary فيتكون من عدد كبير جداً من اللفات تصل إلى 400 لفة أو أكثر.
#ثريد_الجمعة
#هندسة_كهربائية
يتكون الملف ال primary في الغالب من لفة واحدة أو لفتين على قطعة حديد معزولة، وأما الملف ال secondary فيتكون من عدد كبير جداً من اللفات تصل إلى 400 لفة أو أكثر.
#ثريد_الجمعة
#هندسة_كهربائية
وفقاً لقانون الترانسفورمر N1 / N2 = i2 / i1
واذا طبقنا هذا القانون فإن التيار يصبح قليل جداً ويمكن قراءته بالأميتر

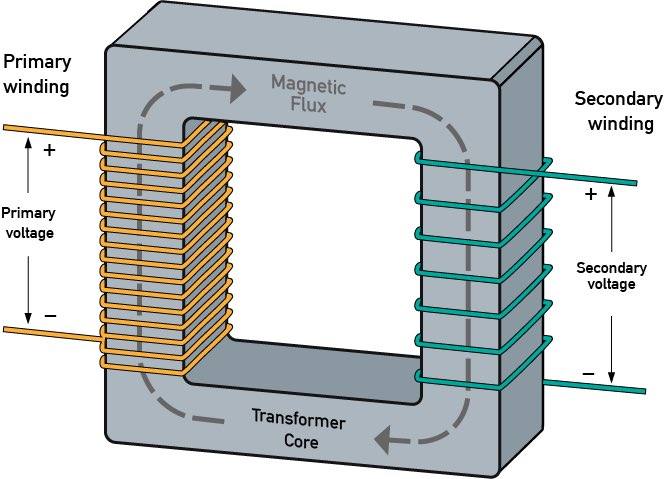

الصورة مثال فقط لطريقة لف السلك على الملفين ( وليس لعدد اللفات )
#ثريد_الجمعة
#هندسة_كهربائية
واذا طبقنا هذا القانون فإن التيار يصبح قليل جداً ويمكن قراءته بالأميتر
الصورة مثال فقط لطريقة لف السلك على الملفين ( وليس لعدد اللفات )
#ثريد_الجمعة
#هندسة_كهربائية
ما معنى VT وماهي وظيفته؟
أولاً VT اختصار ل Voltage Transformer.
وهو تقريباً نفس الCT ولكنه متعلق بالجهد.
وهو محوّل ، يحوّل الجهد من جهد عالي إلى جهد منخفض ، ويقيس الجهد بشكل مستمر ويرسل القراءات إلى ال Relay ، بحيث يستطيع ال Relay تحديد إذا كان هناك خلل في النظام أو لا.
أولاً VT اختصار ل Voltage Transformer.
وهو تقريباً نفس الCT ولكنه متعلق بالجهد.
وهو محوّل ، يحوّل الجهد من جهد عالي إلى جهد منخفض ، ويقيس الجهد بشكل مستمر ويرسل القراءات إلى ال Relay ، بحيث يستطيع ال Relay تحديد إذا كان هناك خلل في النظام أو لا.
وبنفس الطريقة حيث أننا لا نستطيع وضع فولتميتر على خطوط الضغط العالي لأن الفولتميتر لا يستحمل أكثر من 400 فولت بحد أقصى.
فبالتالي وجب علينا استخدام ال VT لخفض كمية الجهد الداخلة إلى الفولتميتر ، ويكون عادةً ما بين 100 إلى 120 فولت.
#ثريد_الجمعة
#هندسة_كهربائية
فبالتالي وجب علينا استخدام ال VT لخفض كمية الجهد الداخلة إلى الفولتميتر ، ويكون عادةً ما بين 100 إلى 120 فولت.
#ثريد_الجمعة
#هندسة_كهربائية
يتكون ال VT من ملفين : primary and secondary أو ( أساسي وثانوي ) وهو عكس عدد لفات ال CT.
يتكون الملف ال primary في الغالب من لفات كثيييرة جداً على قطعة حديد معزولة ، وأما الملف ال secondary فيتكون من لفة واحدة أو اثنتين.
#هندسة_كهربائية
#ثريد_الجمعة
يتكون الملف ال primary في الغالب من لفات كثيييرة جداً على قطعة حديد معزولة ، وأما الملف ال secondary فيتكون من لفة واحدة أو اثنتين.
#هندسة_كهربائية
#ثريد_الجمعة
ووفقاً لقانون الترانسفورمر N1 / N2 = V1 / V2
واذا طبقنا هذا القانون فإن الجهد يصبح قليل جداً ويمكن قراءته بالفولتميتر.
#ثريد_الجمعة
#هندسة_كهربائية
واذا طبقنا هذا القانون فإن الجهد يصبح قليل جداً ويمكن قراءته بالفولتميتر.
#ثريد_الجمعة
#هندسة_كهربائية

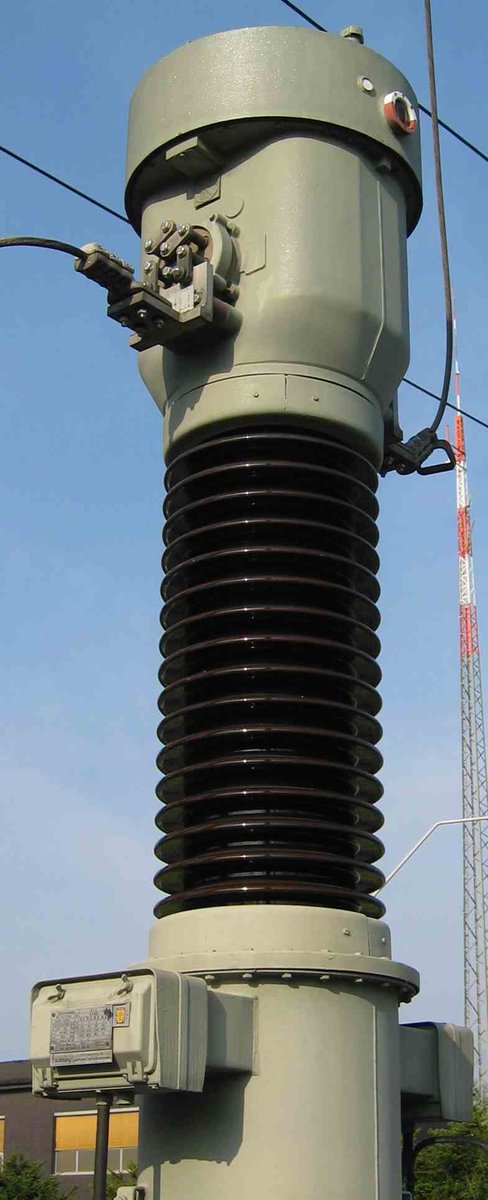

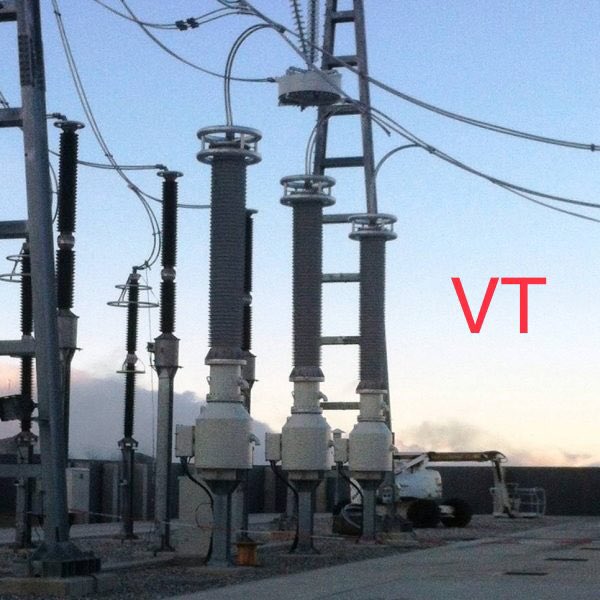

شكل ال CT و VT تقريباً متشابهين بشكل كبير ، لكن يمكن التمييز بينها في المحطة عن طريق السلك الداخل والخارج منها
فإذا كان السلك داخل وخارج منه ، فهذا CT
أما إذا كان داخل فقط ولا يوجد سلك خارج منه فهذا VT
#ثريد_الجمعة
#هندسة_كهربائية
فإذا كان السلك داخل وخارج منه ، فهذا CT
أما إذا كان داخل فقط ولا يوجد سلك خارج منه فهذا VT
#ثريد_الجمعة
#هندسة_كهربائية
انتهى.. 🙏🏻
اتمنى ما أطلت عليكم ولا تنسى تشرفني بمتابعتك لحسابي @Electrical_IEEE اذا تحب هذا المحتوى ودعمك برتويت ولايك وشكراً 🌹😘.
والقاادم أجملل🤩.
