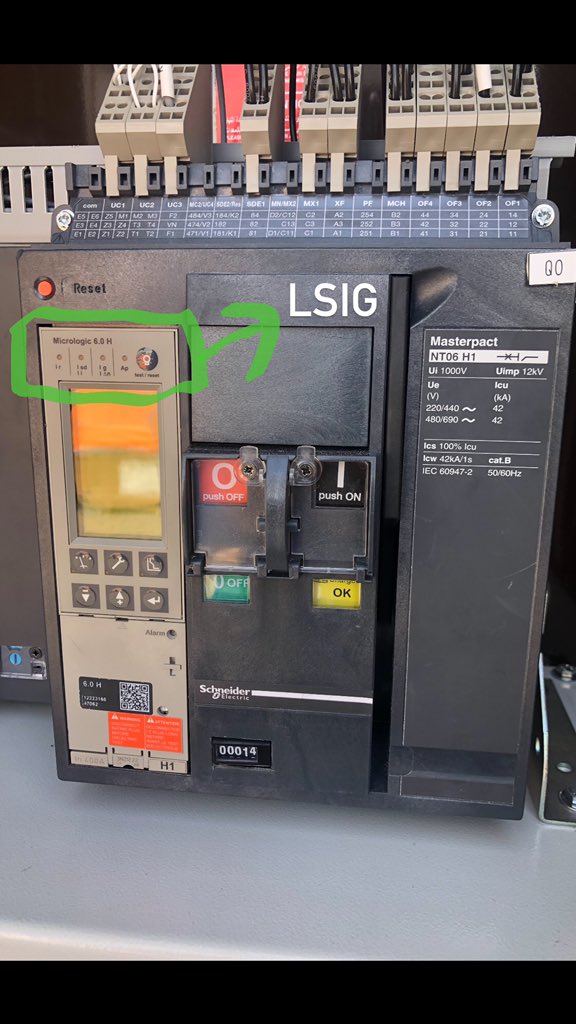

ماذا يقصد بالاختبار ( LSIG )في القواطع الجهد المنخفض مثل ACB او MCCB.
ان شاء الله راح اشرحها بطريقة سهلة و بأختصار وتكون مفهومة للكل:
L يقصد Long time او يعرف بإختبار overload test ويعني ان اذا تخطى التيار عن rated current او التيار المقنن وعند زمن محدد يقوم بفصل القاطع.
يتبع…
ان شاء الله راح اشرحها بطريقة سهلة و بأختصار وتكون مفهومة للكل:
L يقصد Long time او يعرف بإختبار overload test ويعني ان اذا تخطى التيار عن rated current او التيار المقنن وعند زمن محدد يقوم بفصل القاطع.
يتبع…
S يقصد short time test او يعرف باختبار short circuit ويعني تقريبا 10 اضعاف rated current في هذا اختبار نقوم بحقن تيار ضعف التيار المقنن وعند وقت زمني محدد يجب ع القاطع ان يفصل.
يتبع…
يتبع…
I يقصد instantaneous current او اختبار الفصل اللحظي ويعني اذا وصلت قيمة التيار عند القيمة المحدد يجب ان يفصل مباشرة بدون اي توقيت او delay يجب ان يفصل عند zero second.
يتبع…
يتبع…
G يقصد Ground fault او اختبار التسرب الارضي اي عند وجود اي خطأ ارضي و عند تيار محدد وزمن محدد يجب ان يفصل القاطع وغالبا قيمة التيار المحدد للGround fault يكون 20% من قيمة rated current.
م. خالد الصيادي
