حديثنا في هذه السلسلة عن عمارة الظل ومشروع تظليل ساحات المسجد النبوي في #المدينة_المنورة الذي يعد الأكبر من حيث امتلاك أكبر سقف في العالم قابل للطي حيث تعد آلية طي المظلات مبتكرة وذلك من أجل ضمان النسب الصحيحة فيما يتعلق بعمارة #المسجد_النبوي
#معمار_و_عمران

أرجو أن تتكرم علي بنشر هذه السلسلة مع من تحب، وأسعد بكونك شريك #معمار_و_عمران في نقل المعرفة.

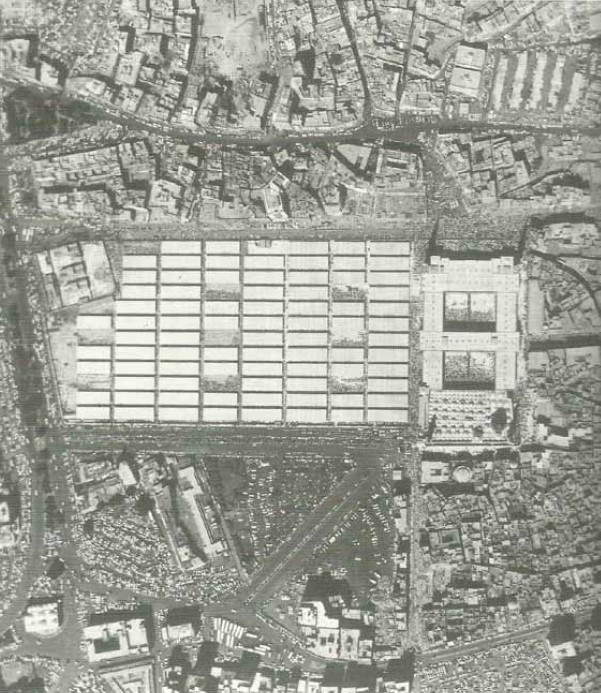

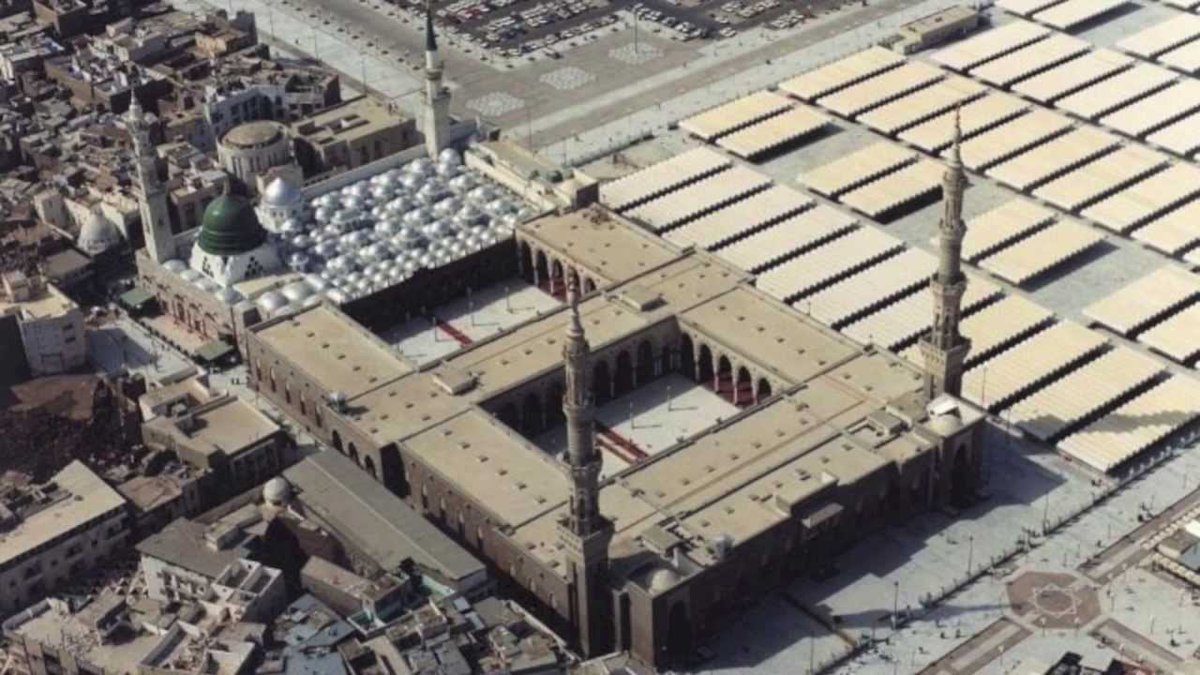

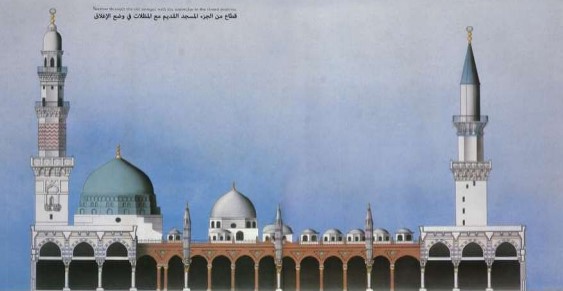

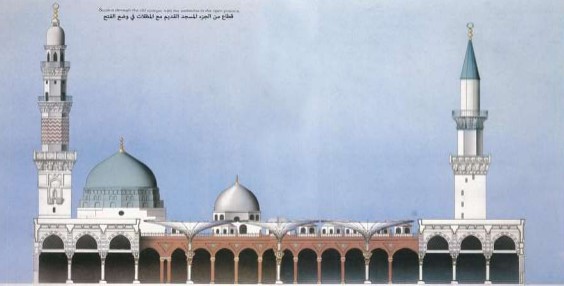

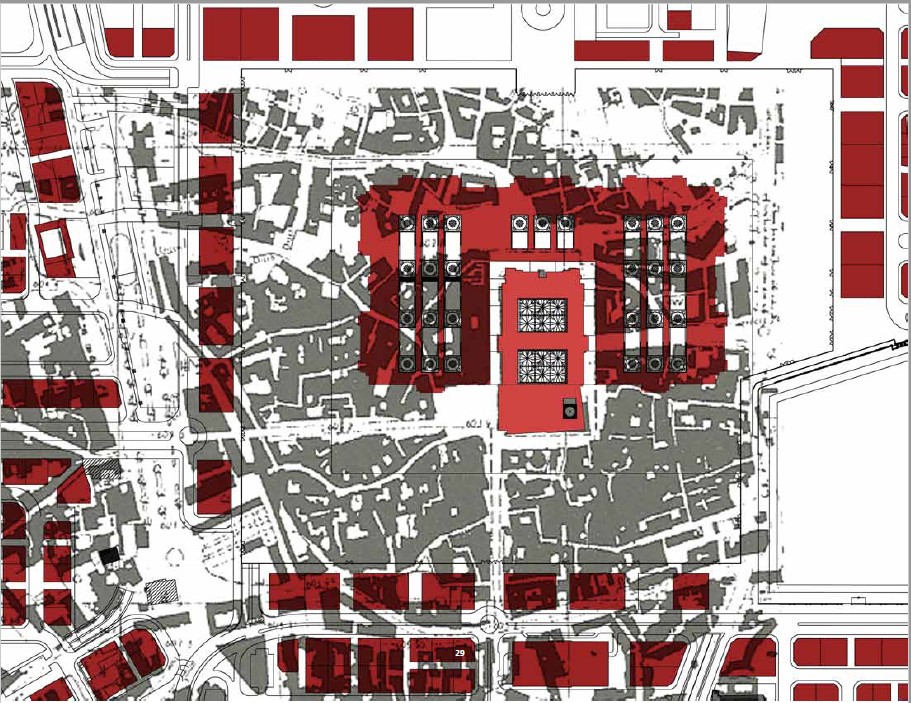

بداية لابد أن نلقي نظرة على المظلات السابقة وكيف كانت تقوم بنفس المهمة فترة السبعينات الهجرية تقريبا ومابعدها حتى نلحظ التطور الحاصل. وكيف أنها كانت ثابته ومقياسها لايتناسب مع ارتفاع المسجد النبوي وكذلك تمنع الاتصال البصري بالمسجد النبوي في فترات مابعد مغيب الشمس.
#معمار_و_عمران

بعد توسعة الملك فهد رحمه الله بفتره ليست بالقصيرة وتزايد أعداد زوار #المسجد_النبوي وللحاجة الماسة لتظليل الساحات المحيطة لحماية المصلين من أشعة الشمس والأمطار، فقد كان خيار تظليل الساحات بهياكل خفيفة الوزن أحد أبرز الحلول المقدمة لتلبية احتياجات المشروع.
#معمار_و_عمران

أمر الملك عبد الله رحمه الله ببناء مظلات لساحات #المسجد_النبوي وانتهى المشروع في نهاية 2010، و تضمن المشروع في البداية بناء 182 مظلة في ساحات المسجد النبوي، ثم تم إضافة 68 مظلة في الساحات الشرقية ليصبح مجموع المظلات 250 مظلة وبلغت تكلفة المشروع قرابة 5 مليار ريال
#معمار_و_عمران

وظيفة المطلات الأساسية هي حماية المصلين من حرارة الشمس أثناء الصلاة، وحمايتهم من مخاطر الانزلاق والسقوط في حال نزول المطر وخلق جو مقبول يجعل معه بقاء المصلين والزوار لفترة أطول في ساحات #المسجد_النبوي دون الشعور بالانزعاج من وهج الشمس.
#معمار_و_عمران

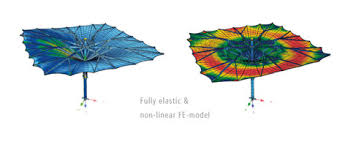

بناءً على تصميم ساحات #المسجد_النبوي ، طور SL Rasch نوعًا جديدًا من المظلات التي تتميز بنظام ذراع قابل للطي مبتكر بستة مفصلات. هذا الهيكل الانشائي يعد أحد أبرز تكنولوجيا البناء والتي تعد إضافة مميزة لعمارة المسجد النبوي.
#معمار_و_عمران

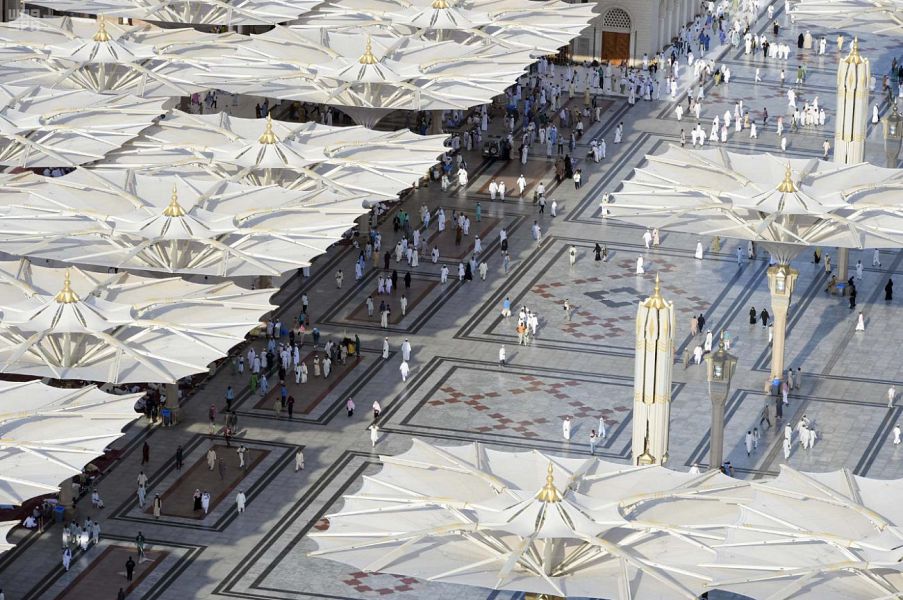

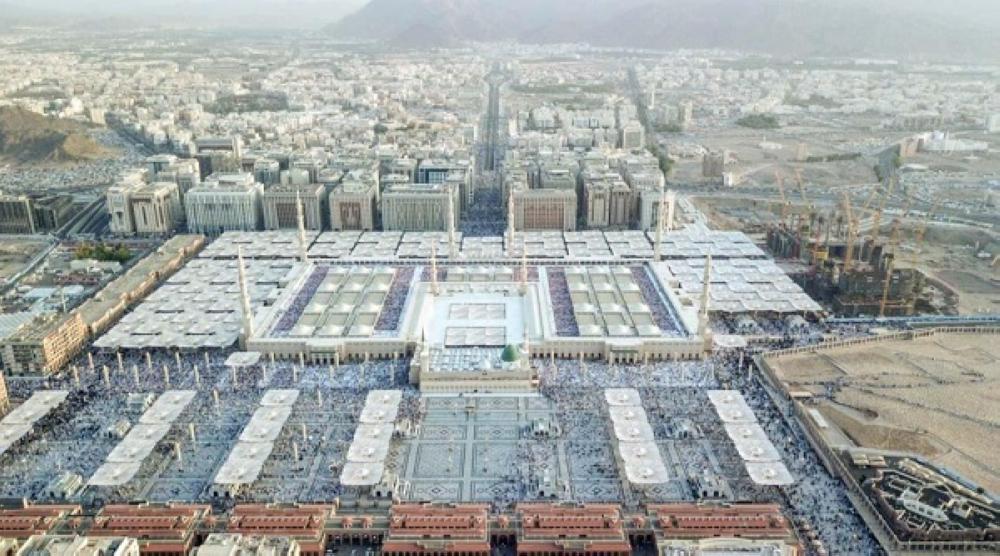

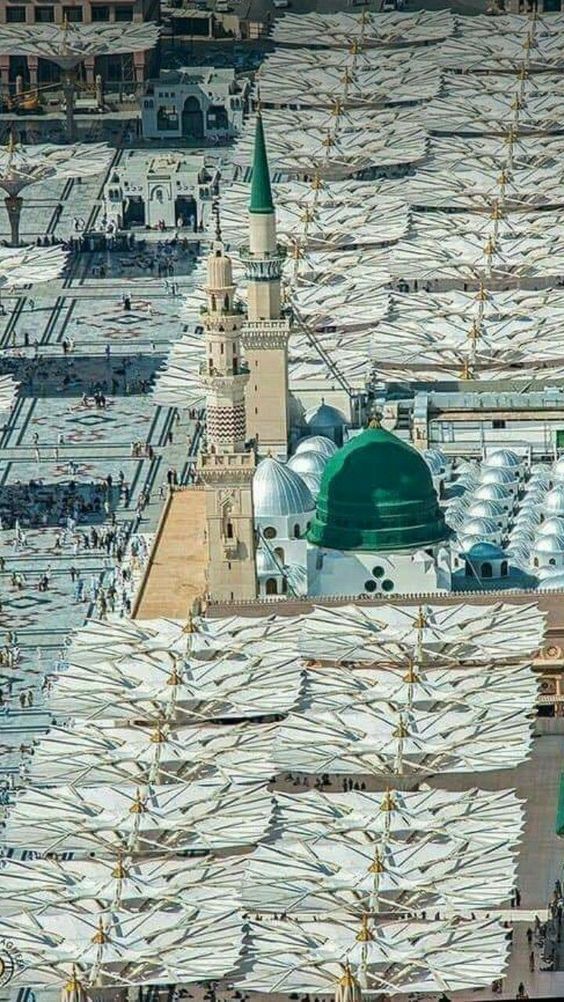

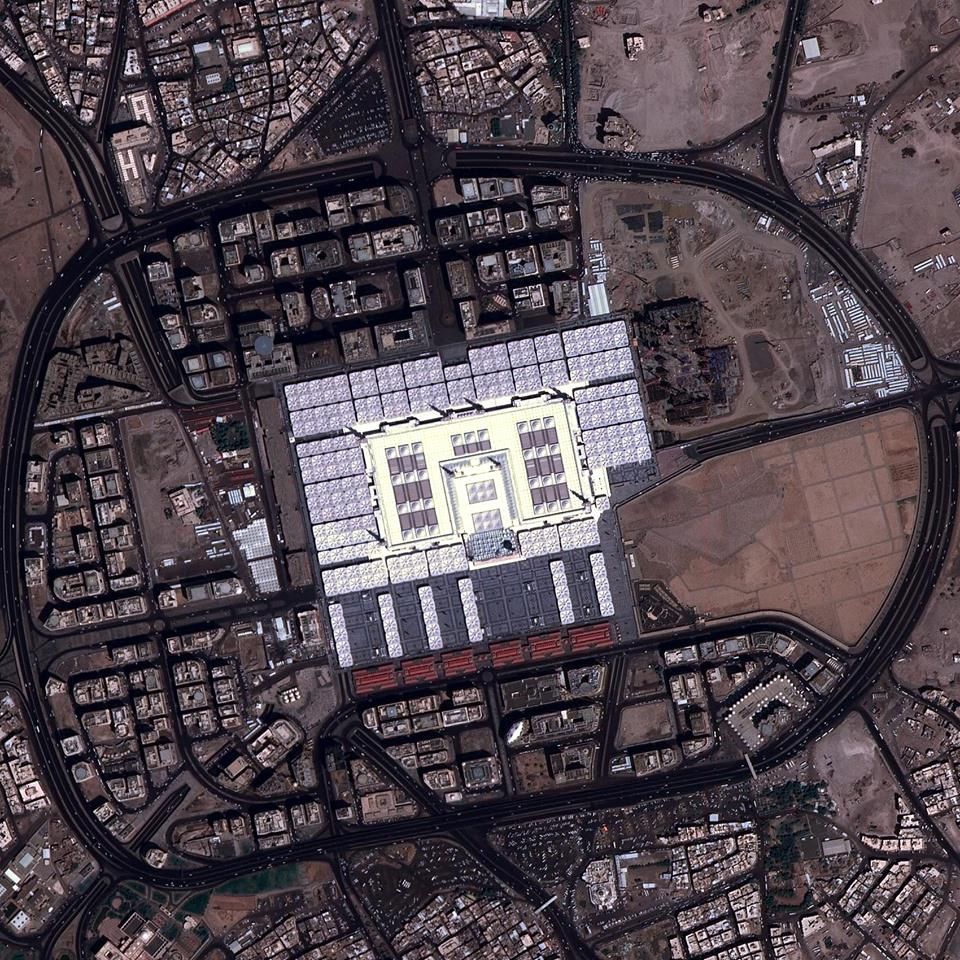

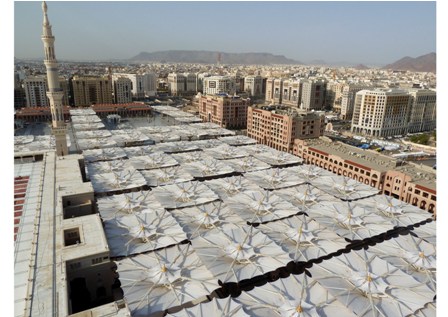

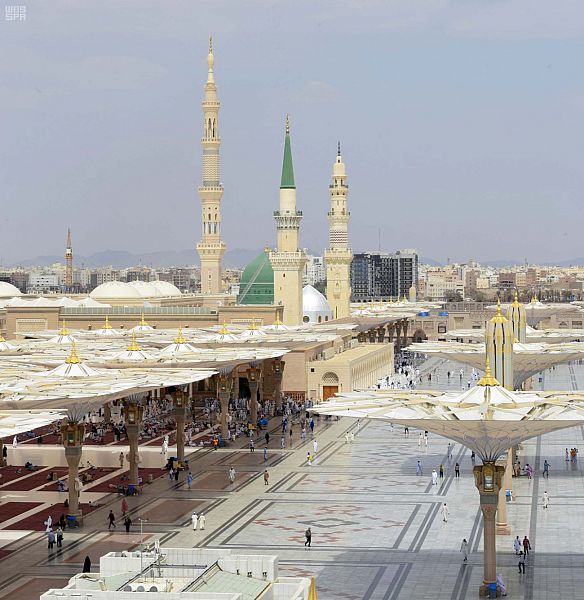

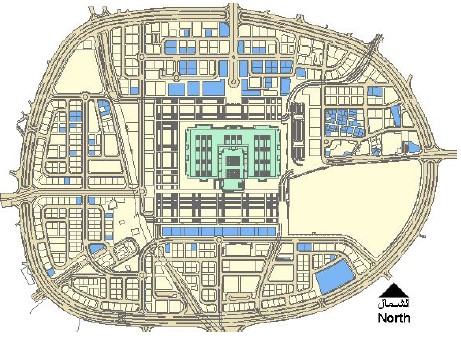

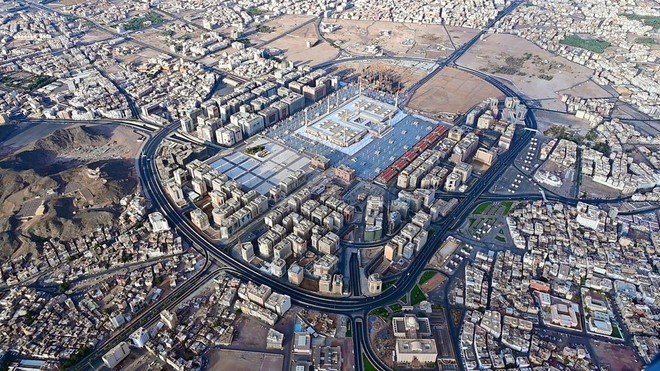

وُضعت المظلات في الساحات الشرقية والشمالية والغربية من #المسجد_النبوي بمساحة إجمالية تقدر بنحو 143 ألف متر مربع. بالإضافة إلى ذلك، تم تغطية ستة ممرات في الساحات الجنوبية.
لتخيل هذه الأرقام فنحن نتكلم عن 20 ملعب كرة قدم متراصة بجوار بعضها وتم تغطيتها بمظلات بالكامل
#معمار_و_عمران

تقدم المكتب المصمم SL Rasch الألماني أيضا بمواصفات لنسيج المظلات المصنوعة من مادة PTFE (التفلون) كونه قادر على الحماية الكاملة من الأشعة فوق البنفسجية المؤذية ويلبي المواصفات الصارمة المطلوبة لهذا المشروع.
#معمار_و_عمران

المصمم هو محمود بودو راش ألماني مسلم وقد كتبت عنه في موضوع سابق عن مشعر منى لمن أراد الاطلاع.
#معمار_و_عمران

تتمتع مادة التفلون بمقاومة عالية جـدا للشد بسبب قوة الرياح، وبمرونة وثبات لوني ومقاومة للحريق وتظليل فعال ونفاذ ضوئي مناسب جعله الخيار الأمثل لهذا المشروع.
#معمار_و_عمران

أبعاد المظلة الواحدة تبلغ نحو 25.5 X 25.5 م، ويبلغ وزنها 20طن. وتعمل بنظام آلي لفتحها وإغلاقها يستغرق 180 ثانية لفتحها بالكامل. يتم فتح المظلات وغلقها في مجموعات بحسب الحاجة لذلك.
#معمار_و_عمران

تعلو المظلات إحداهما الأخرى لتحقيق التداخل بينها، وتنقسم إلى نوعين من حيث الارتفاع إذ يبلغ ارتفاع بعضها نحو 14.40م، وأخرى 15.30م. وتتساوى جميعها في حالة الإغلاق بارتفاع 21.70م.
#معمار_و_عمران

أذرع المظلة مغطاة بالألياف الكربونية الزجاجية. كما أن أعمدة المظلات مزينة بالفسيفساء المصنوعة من البلاط الزجاجي المقاوم للعوامل الجوية التي تتناغم مع عمارة #المسجد_النبوي
#معمار_و_عمران

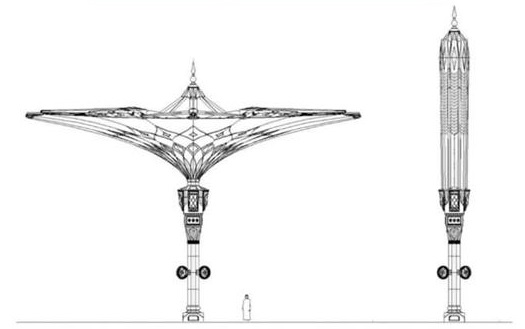

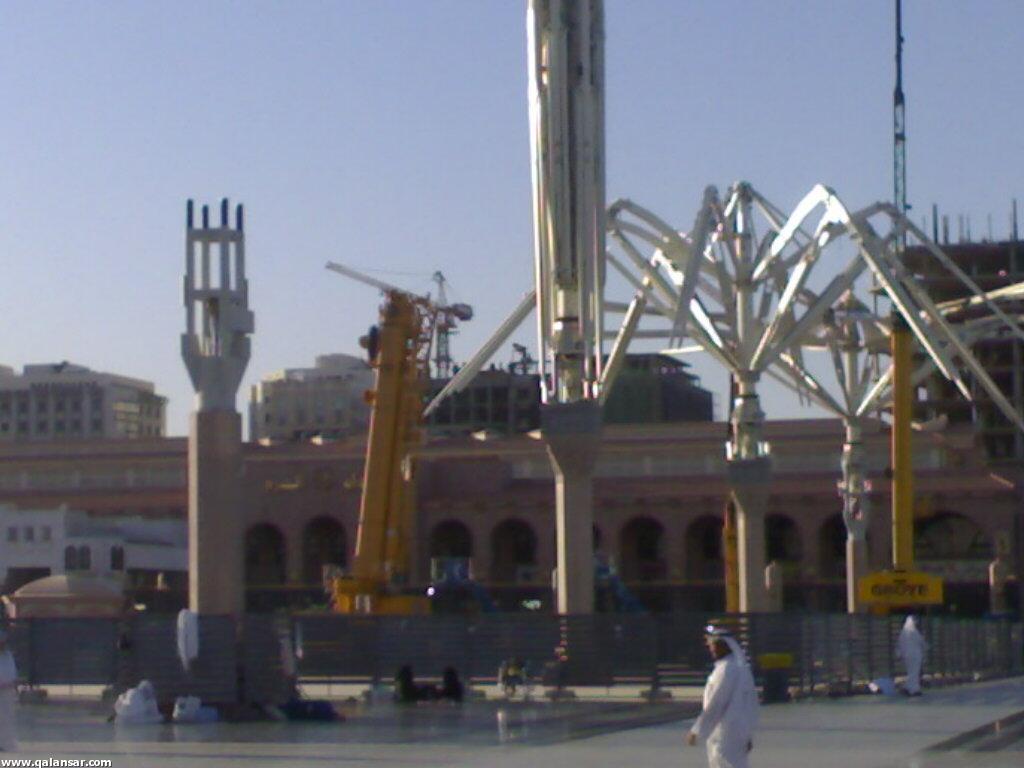

كما أن التاج والرمح يشكلان نهاية المظلة من الأعلى. المظلات مصنوعة من النحاس الملمع المطلي بالذهب. والهيكل الحديدي للمظلة الواحدة يتكون من أسطوانة علوية تحتوي على وحدة التشغيل.

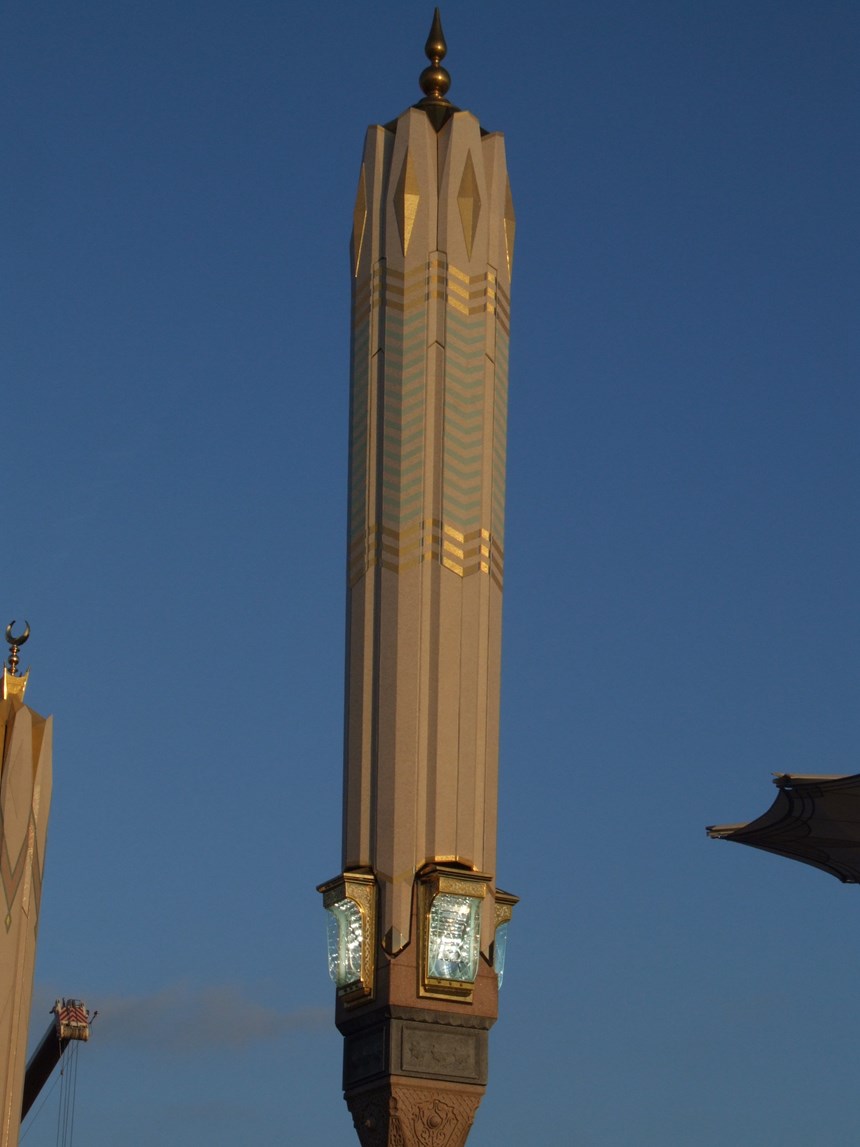

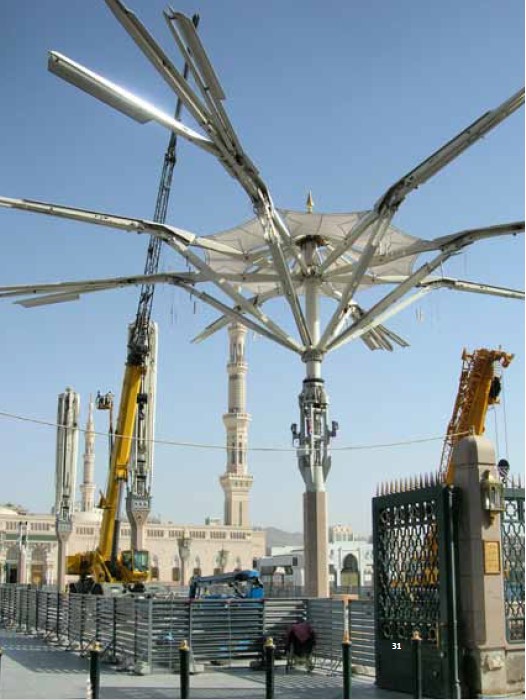

لاحظ تطور الفكرة التصميمية لشكل العمود.
#معمار_و_عمران

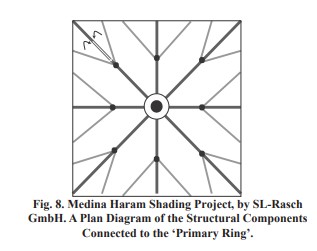

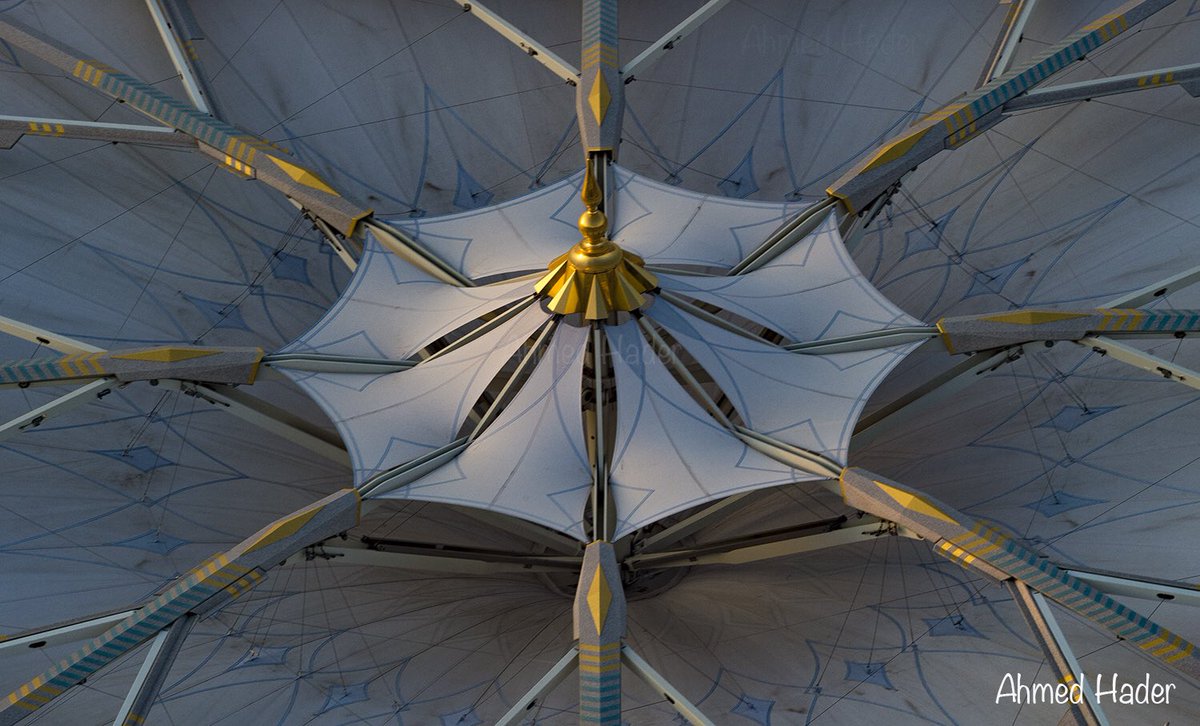

طورت SL Rasch أنظمة أذرع قابلة للطي ومبتكرة فهناك ثمان دعامات علوية وثمانية أذرع داخلية وثمان دعامات سفلية وأربعة أذرع قطرية وثمانية أذرع مساندة للأذرع القطرية وأربعة أذرع وسطية وثمانية أذرع مساندة للأذرع الوسطية.
#معمار_و_عمران

النسيج PTFE الأبيض البالغ المتانة والذي طورته شركة Sefar للهندسة المعمارية خصيصا لمشروع مظلات المسجد النبوي، لم يكن من المحبذ أن يكون أبيض اللون بسبب شدة الضوء، ولأن النفاذية القوية يمكن أن تبهر الأشخاص الموجودين تحت المظلة، لذلك تم اختيار نسيج رملي اللون بدلا منه
#معمار_و_عمران

هذا النسيج المقاوم للحريق يتكون من جزأين الأول نسيج رئيس والثاني نسيج علوي وقمع تجميع لمياه الأمطار.

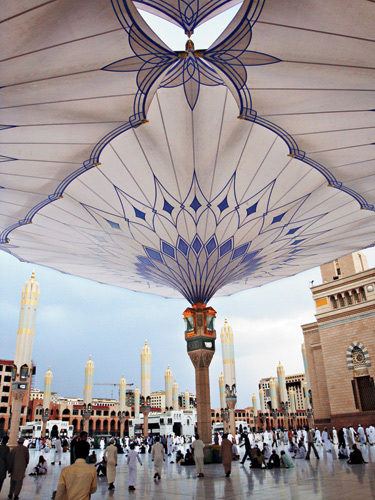

كما تم تزيين الوجه السفلي للمظلات بزخارف مصنوعة من أشرطة PTFE زرقاء اللون حتى تضيف لمسة جمالية للمطلات عند فتحها بالكامل.
#معمار_و_عمران

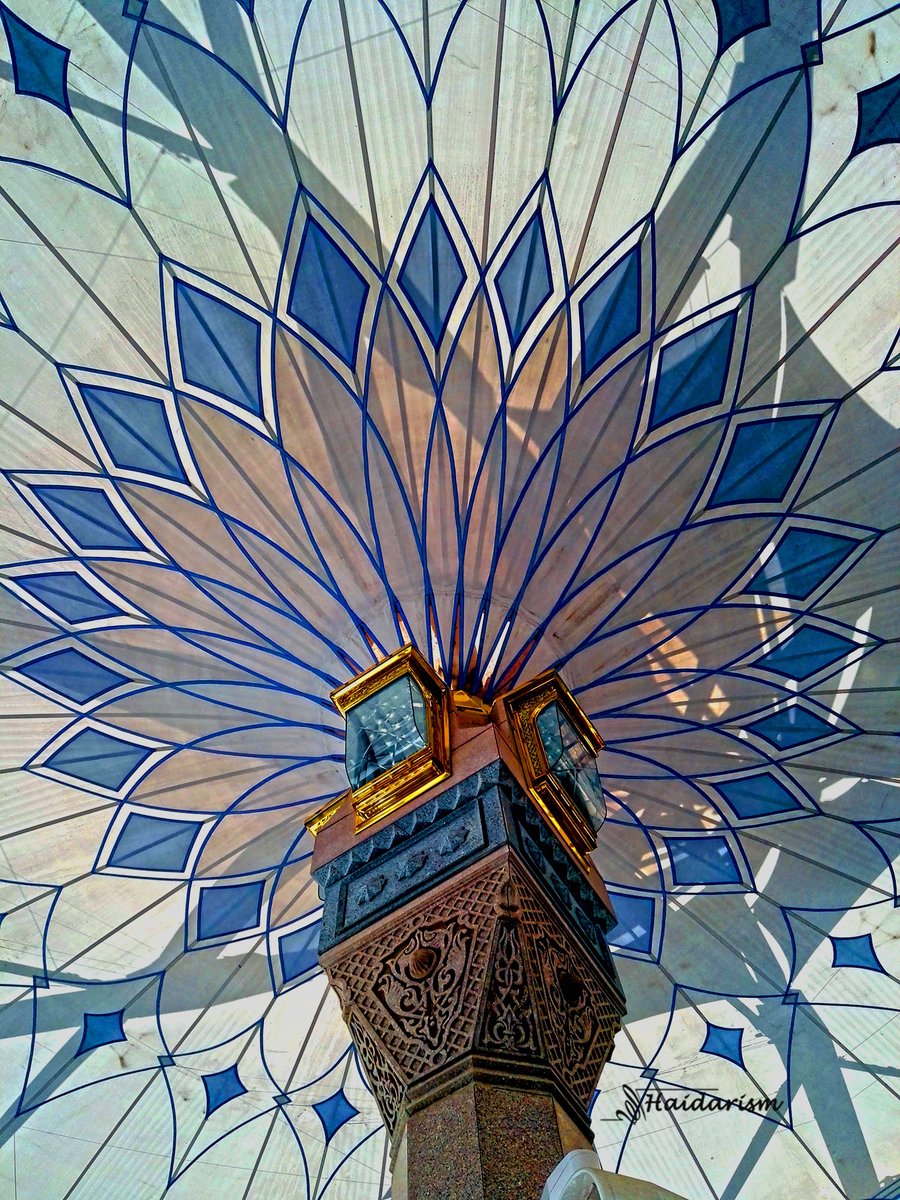

هذا النسيج الخاص بالمظلات مصنوع من مادة ناعمة للغاية ولينة وتقع في طيات تم دراستها بعناية. تم إبراز الأشرطة الزرقاء حتى تضيف لمسة زخرفية جمالية.
#معمار_و_عمران

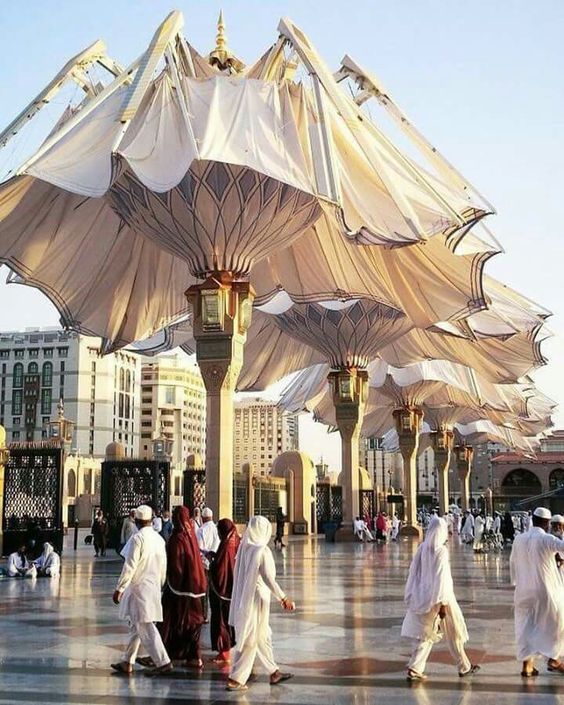

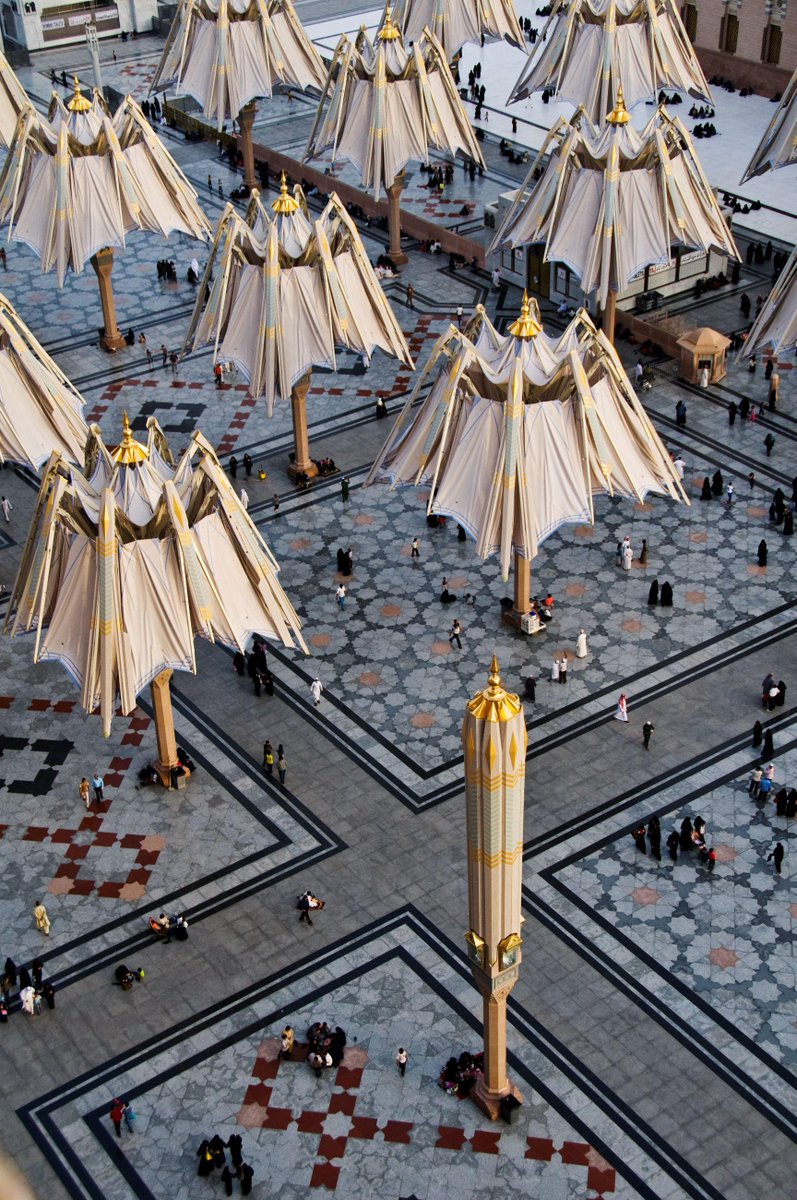

تكون المظللة أثناء فتحها بالكامل أشبه إلى شكل القمع المقلوب حتى تقوم بجمع مياه الأمطار في حالة وجود أمطار. وعند طي المظلة، تتم حمايتها من الرمال والرياح بواسطة ألواح تكسية.
#معمار_و_عمران

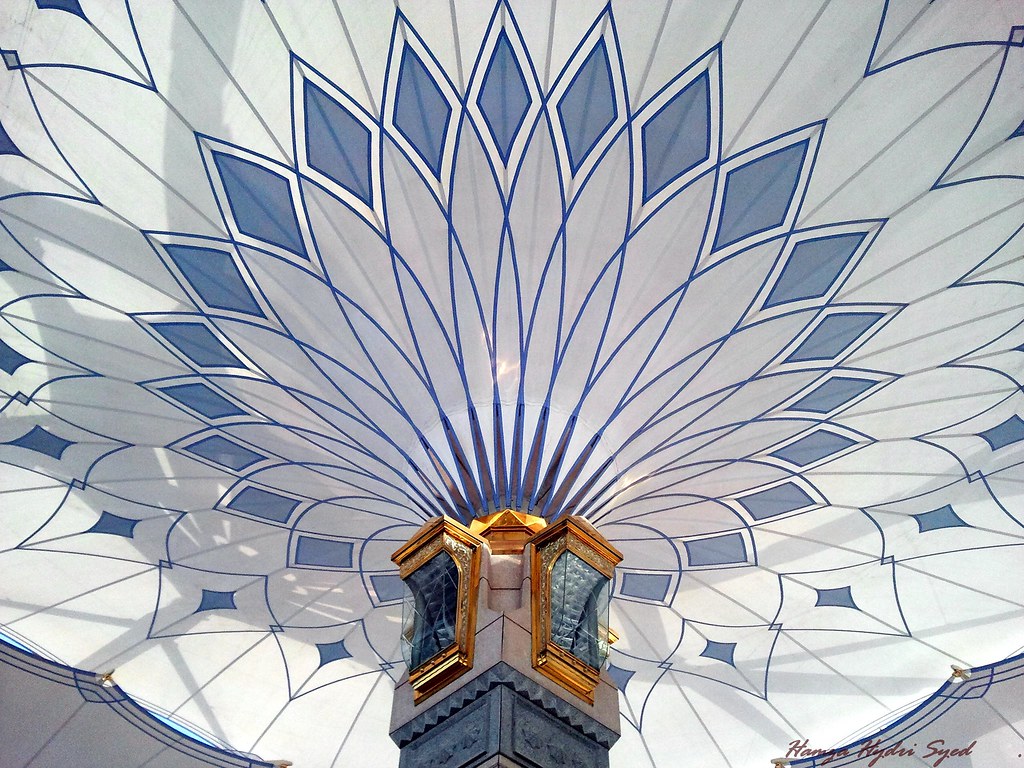

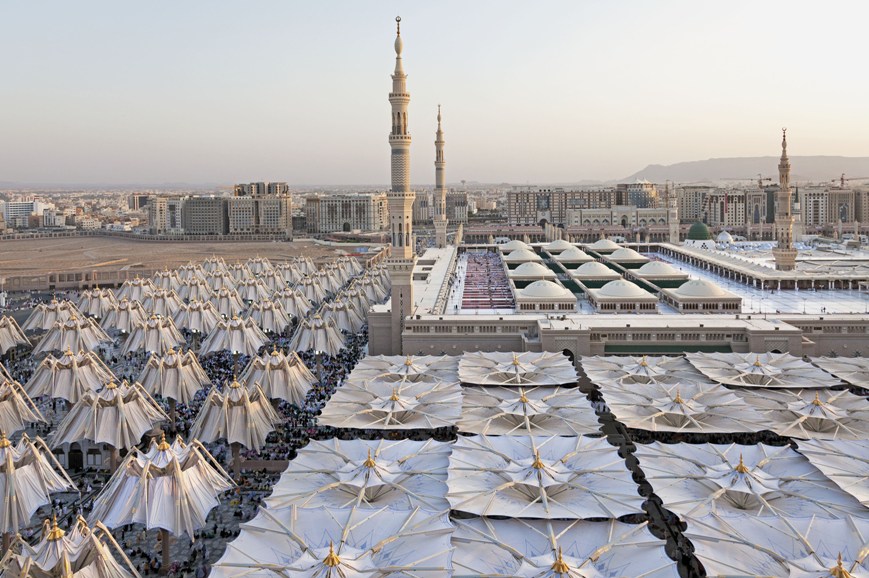

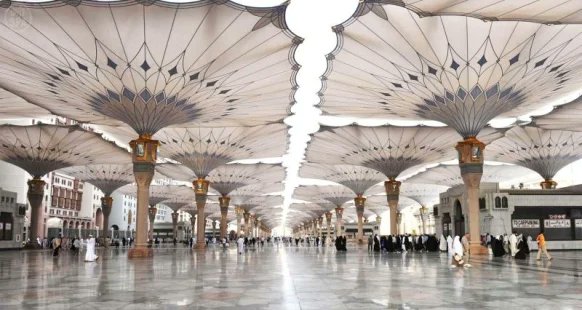

المظلات كما ذكرنا على ارتفاعين مختلفين. هذا يسمح لأغشيتها بالتداخل لإنشاء مظلة مستمرة. إلى جانب توفير حماية دائمة من الطقس والأشعة فوق البنفسجية، فإن نسيج التفلون المطور خصيصًا مقاوم للأوساخ ومقاوم للاهتراء ، فضلاً عن توفير فائدة أساسية تتمثل في قوة الشد العالية.
#معمار_و_عمران

تغطي المظلة الواحدة قرابة 600 متر مربع وتقوم بتوفير الظلال لحوالي 800-900 مصلي ولها أنظمة لتصريف مياه الأمطار والإنارة وفق المواصفات العالمية ذات الجودة.
طبعا تم تصميم هذه المظلات لتصمد أمام سرعة الرياح لمدة عشر دقائق.
#معمار_و_عمران

ما يجعل من هذا المشروع استثنائي هو أن هذه المظلات صُممت خصيصاً لساحات #المسجد_النبوي الشريف ولن تجد مثل مواصفاتها في أي مكان في العالم.
#معمار_و_عمران

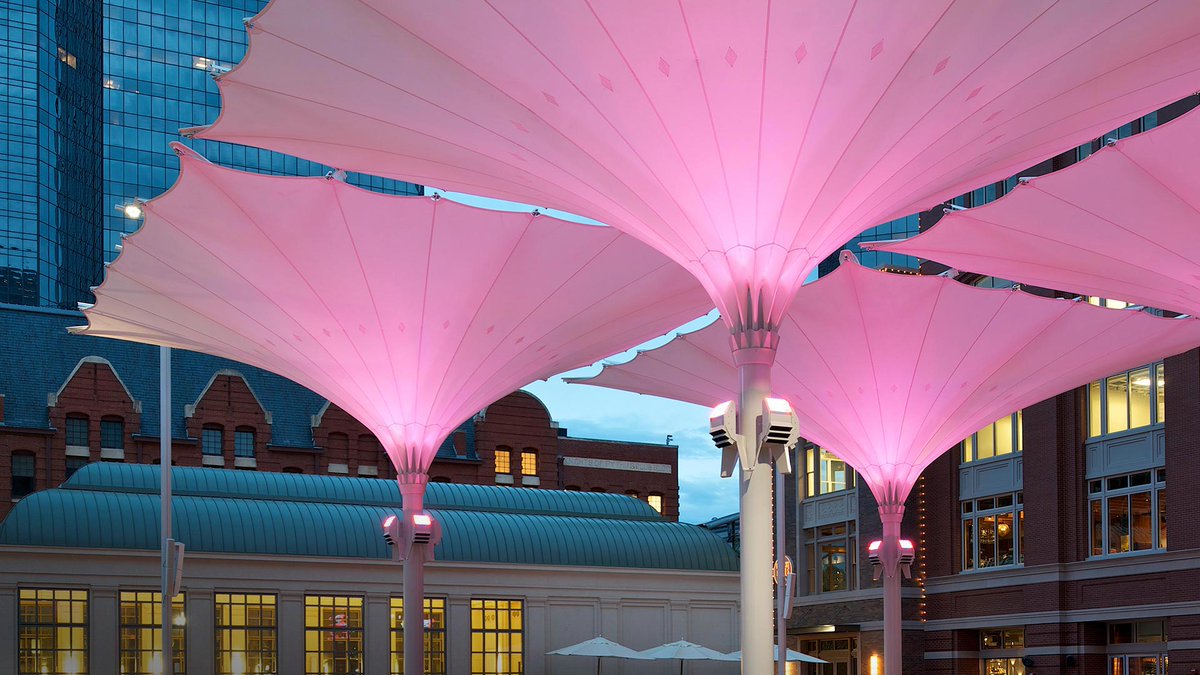

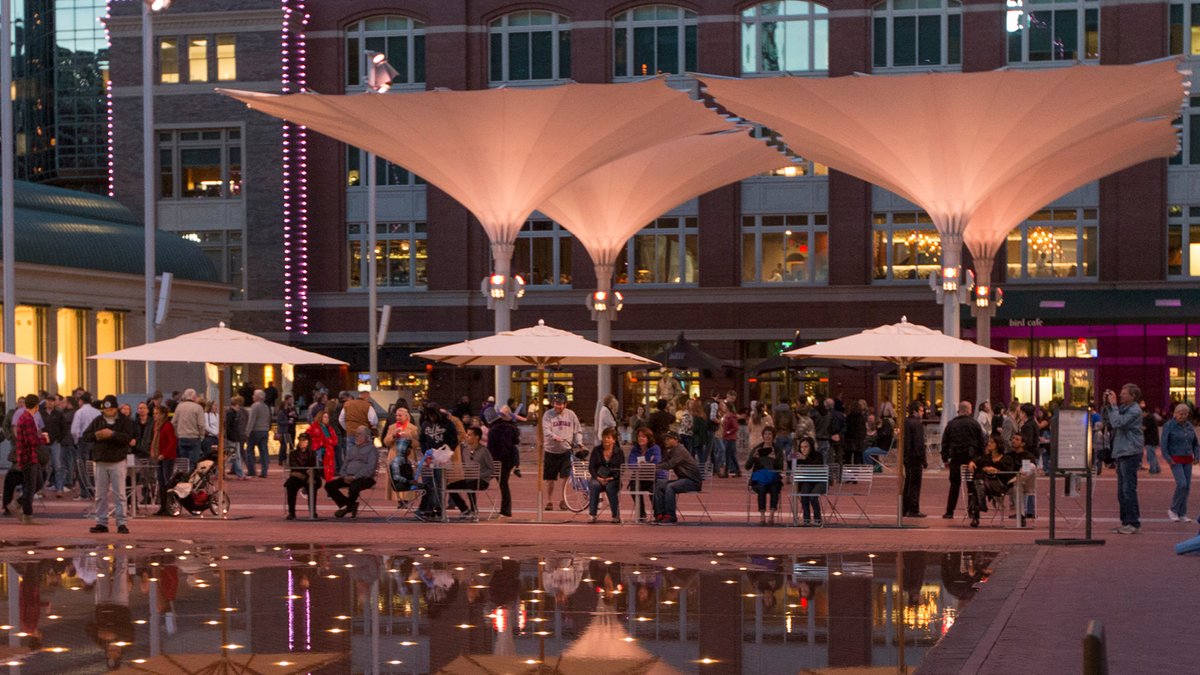

هذه المظلات لنفس المكتب المصمم SL Rasch تم تنفيذها في أمكان أخرى من العالم ونلاحظ التشابه لحد كبير مع مظلات المسجد النبوي من حيث فكرة الشكل الخارجي لا المواصفات والأبعاد.
#معمار_و_عمران

هناك 436 مروحة رذاذ موزعة على ساحات #المسجد_النبوي وتم تركيبها في أعمدة المظلات، وتحتوي كل مروحة على 16 فتحة للرذاذ صممت بطريقة تمنع تساقط الماء عند إيقاف التشغيل.
#معمار_و_عمران

تدور المراوح بزاوية 180 درجة وتقوم بترطيب الجو الخارجي تحت المظلات. كما أن ترطيب ساحات المسجد النبوي قد يعد من أضخم مشاريع الترطيب في العالم بعد مشروع ترطيب مشعر عرفات والذي يوجد بها 4000عمود لترطيب الجو بينما مشعر منى فيها 2500 عمود بمجموع 12500 بخاخ رذاذ.
#معمار_و_عمران

لك أن تتخيل أن كل عمود في مظلات #المسجد_النبوي يحتاج لما مجموعه 200 لتر مياه معالجة في الساعة. تم تجهيز محطتين لتنقية المياه من البكتيريا والأملاح وغيرها من الشوائب لضمان جودة مياه الرذاذ وتوفير الكميات المطلوبة.
#معمار_و_عمران

مشاريع تحكم بيئي ضخمه على أرض الواقع تعكس معها الجهود المبذولة والتي تقدمها الحكومة السعودية لحجاج، وزار وقاصدي الحرمين الشريفين.
#معمار_و_عمران

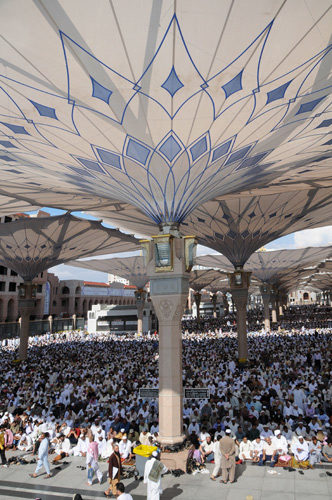

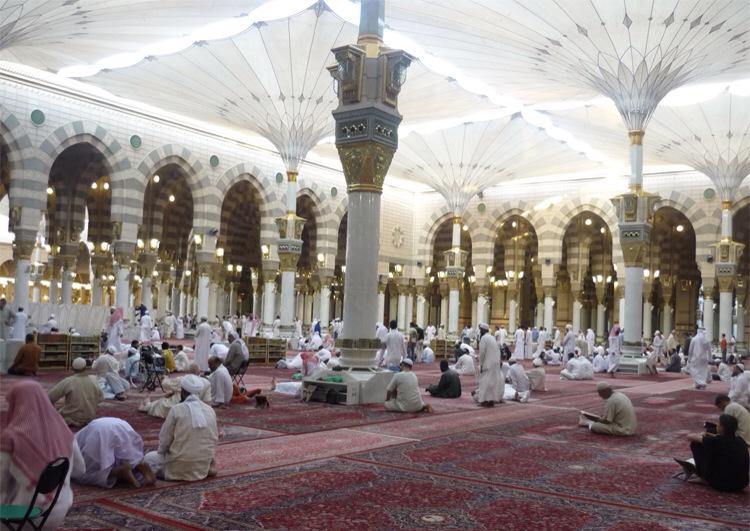

توفر مظلات ساحات #المسجد_النبوي مساحة محمية بجودة معمارية رائعة لما يصل إلى 250000 شخص. الضوء والظل الناتج عن هذه المظلات شبه الشفافة جوًا فريدًا في هذا المكان وتدعو المصلين والزوار إلى البقاء والصلاة والتفاعل في هذا الفضاء العام.
#معمار_و_عمران

المظلات مرتبة في مجموعات من وحدتين إلى 15 وحدة. تسمح الثغرات الموجودة في المحور الرئيسي باتصال بصري مباشر دون أي عوائق على #المسجد_النبوي والمآذن وبالتالي توفر نوع من التوجيه.
#معمار_و_عمران

هذا الهيكل الخفيف الوزن والفريد، كأكبر سقف قابل للطي في العالم، قد حصل على جائزة عبداللطيف الفوزان لعمارة المساجد.
#معمار_و_عمران

كالعادة أرحب بإضافاتكم وملاحظاتكم، وأرجو أن أكون قد وفقت في تسليط الضوء على هذا المشروع الرائع.
المجال متاح لمشاركتنا بأجمل اللقطات لهذا المشروع الفريد.
