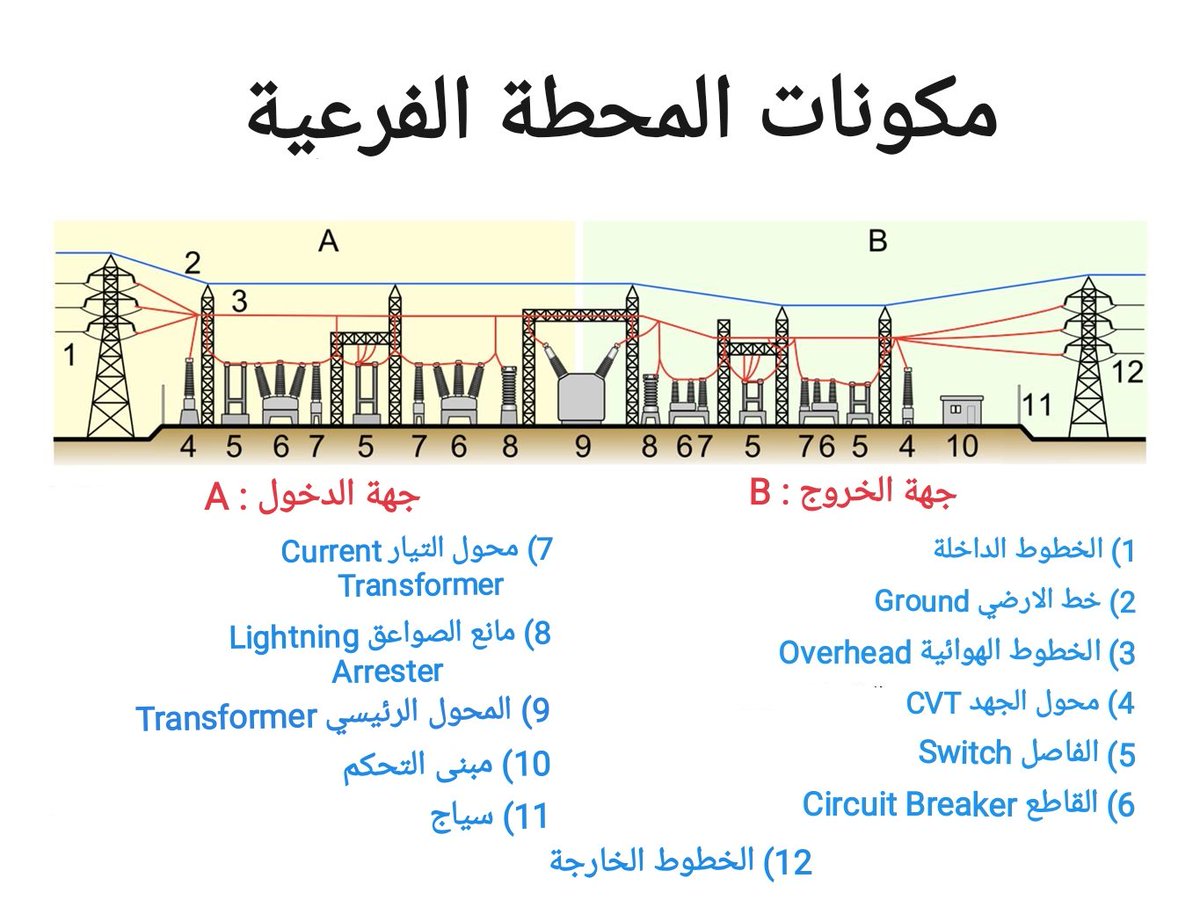

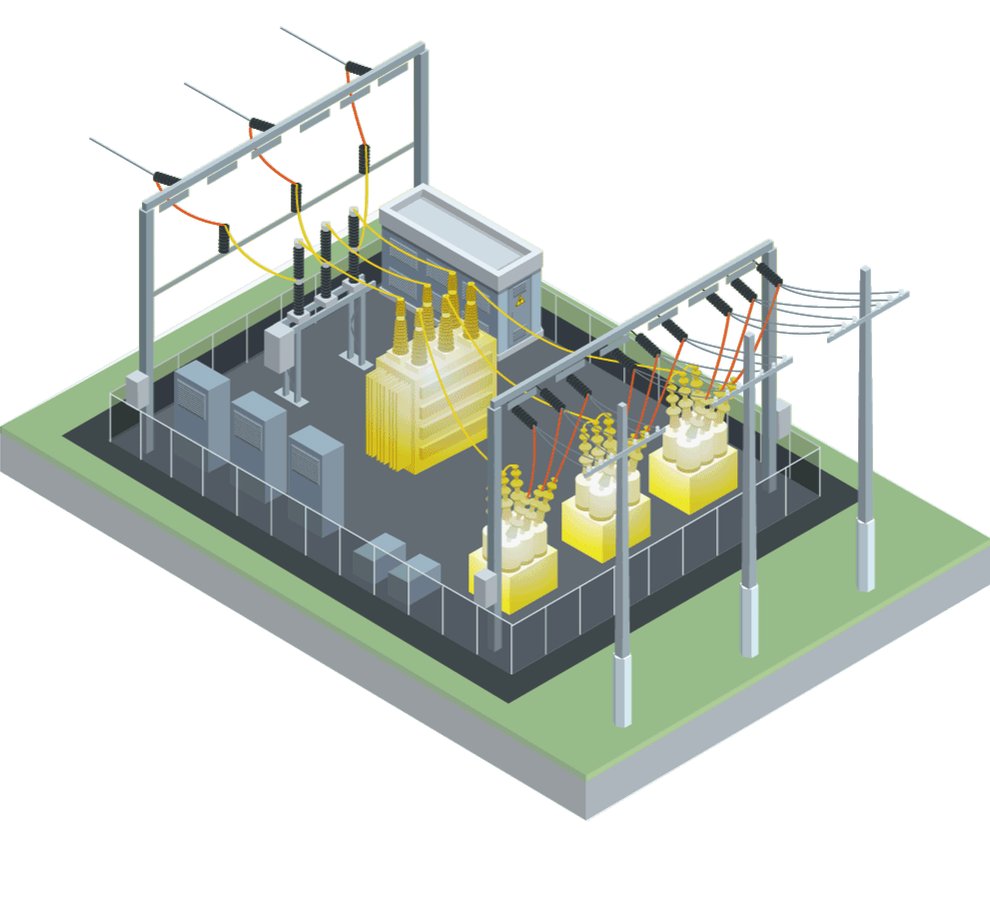

نسولف شوي عن مكونات المحطة الفرعية ؟؟
(كل جزء بختصار)⚡
(كل جزء بختصار)⚡
اولاً تعتبر هذي الاجزاء هي الاجزاء الاساسية في المحطات الفرعية.
وكل جهاز يحتاج "نسولف" عنه لحاله
ولكن بنتكلم عن اغلب هذي الاجزاء بشكل مختصر :👇
وكل جهاز يحتاج "نسولف" عنه لحاله
ولكن بنتكلم عن اغلب هذي الاجزاء بشكل مختصر :👇
رقم 2 (Ground wire)
اولاً خارج المحطة
يكون الـ Ground ممتد مع ابراج خطوط في اعلى البرج
والهدف الرئيسي منه هو الحماية، فهو يحمي من الصواعق⚡
ويكون فالاعلى Top لمنع الصواعق من الوصول للخطوط
تحته (Lines)
فعند اصابته بصاعقة ⚡
يمررها الى الابراج المجاورة والى الارض بشكل امن
اولاً خارج المحطة
يكون الـ Ground ممتد مع ابراج خطوط في اعلى البرج
والهدف الرئيسي منه هو الحماية، فهو يحمي من الصواعق⚡
ويكون فالاعلى Top لمنع الصواعق من الوصول للخطوط
تحته (Lines)
فعند اصابته بصاعقة ⚡
يمررها الى الابراج المجاورة والى الارض بشكل امن

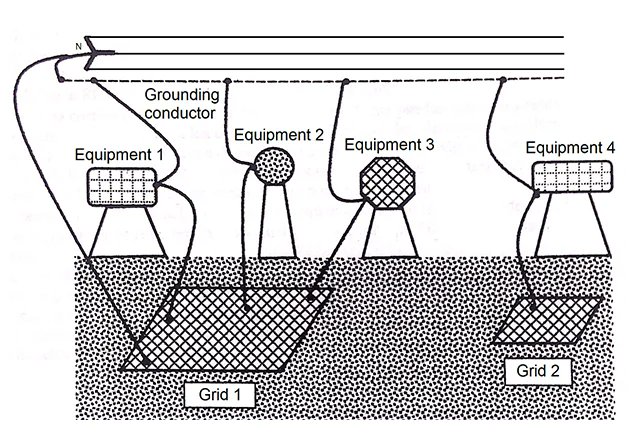

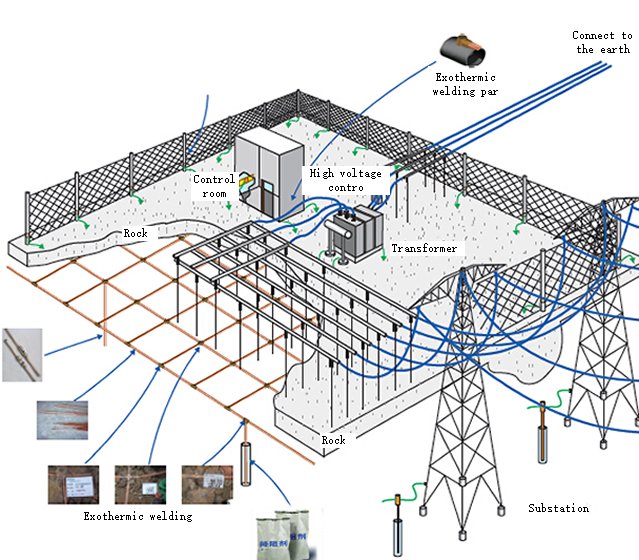

ثانيا داخل المحطة
يكون الـ Ground موصل مع نقاط التعادل Neutrals
ومع اجسام المعدات الخاريجة ومع الارض.
فـ يحمي الاشخاص والمعدات من الاخطا
ويكون متصل بـ شبكة من الموصلات تحت الارض لتسهيل مرور التيار
تزيد جودة الكثير من المعدات (والنظام بكل عام)
بزيادة جودة الـ Grounding
يكون الـ Ground موصل مع نقاط التعادل Neutrals
ومع اجسام المعدات الخاريجة ومع الارض.
فـ يحمي الاشخاص والمعدات من الاخطا
ويكون متصل بـ شبكة من الموصلات تحت الارض لتسهيل مرور التيار
تزيد جودة الكثير من المعدات (والنظام بكل عام)
بزيادة جودة الـ Grounding
رقم 3 (Overhead Lines)
هي خطوط نقل الطاقة الكهربائية معلقة بالابراج Towers
لها عدة اجزء
١)الموصلات :
تنقل الطاقة (دائرة ٣ خطوط) او (دائرتين ٦ خطوط)
٢)خط الـGround👆
٣)العوازل : تعزل الموصلات عن جسم البرج
٤)الفواصل Spacers : تفصل حزمة الاسلاك لنفس الموصل
وفيه بعض الاجزاء الاخرى
هي خطوط نقل الطاقة الكهربائية معلقة بالابراج Towers
لها عدة اجزء
١)الموصلات :
تنقل الطاقة (دائرة ٣ خطوط) او (دائرتين ٦ خطوط)
٢)خط الـGround👆
٣)العوازل : تعزل الموصلات عن جسم البرج
٤)الفواصل Spacers : تفصل حزمة الاسلاك لنفس الموصل
وفيه بعض الاجزاء الاخرى

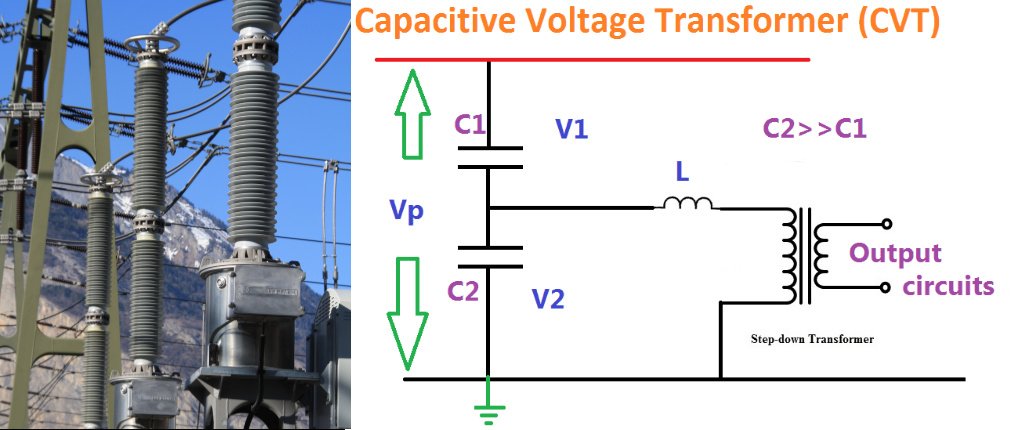

رقم 4 (محول الجهد CVT)
علشان نقيس الجهد العالي مانقدر نستخدم اجهزة القياس مباشرة
يتم تحويل الجهد الى قيمة منخفضة ليتم
قياسها او استخدامها لاجهزة الحماية
فيجي هنا دور الـ CVT :
وهو عبارة عن مكثفين على التوالي ينقسم بينهم الجهد
فـ يمكن قياسه (فالصورة)
(زيادة C --» انخفاض الجهد)
علشان نقيس الجهد العالي مانقدر نستخدم اجهزة القياس مباشرة
يتم تحويل الجهد الى قيمة منخفضة ليتم
قياسها او استخدامها لاجهزة الحماية
فيجي هنا دور الـ CVT :
وهو عبارة عن مكثفين على التوالي ينقسم بينهم الجهد
فـ يمكن قياسه (فالصورة)
(زيادة C --» انخفاض الجهد)

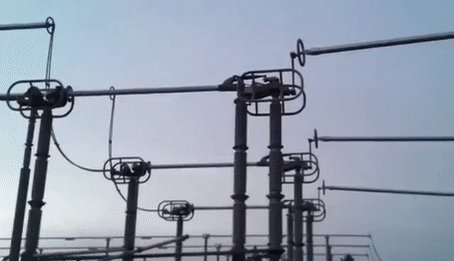

رقم 5 (Disconnector او Switch)
هو جهاز يفصل الخطوط الكهربائية.
ولكن ايش الفرق بينه وبين Circuit Breaker ؟
- تكلفته اقل
- يستخدم عند اعمال الصيانة
- يستخدم للتوصيل مع الارضي
- يستخدم يدويا او من غرفة التحكم (ليس تلقائي)
- لا يمكن استخدامة الا في حال No load
-لا يسبب ارتفاع فالجهد
هو جهاز يفصل الخطوط الكهربائية.
ولكن ايش الفرق بينه وبين Circuit Breaker ؟
- تكلفته اقل
- يستخدم عند اعمال الصيانة
- يستخدم للتوصيل مع الارضي
- يستخدم يدويا او من غرفة التحكم (ليس تلقائي)
- لا يمكن استخدامة الا في حال No load
-لا يسبب ارتفاع فالجهد

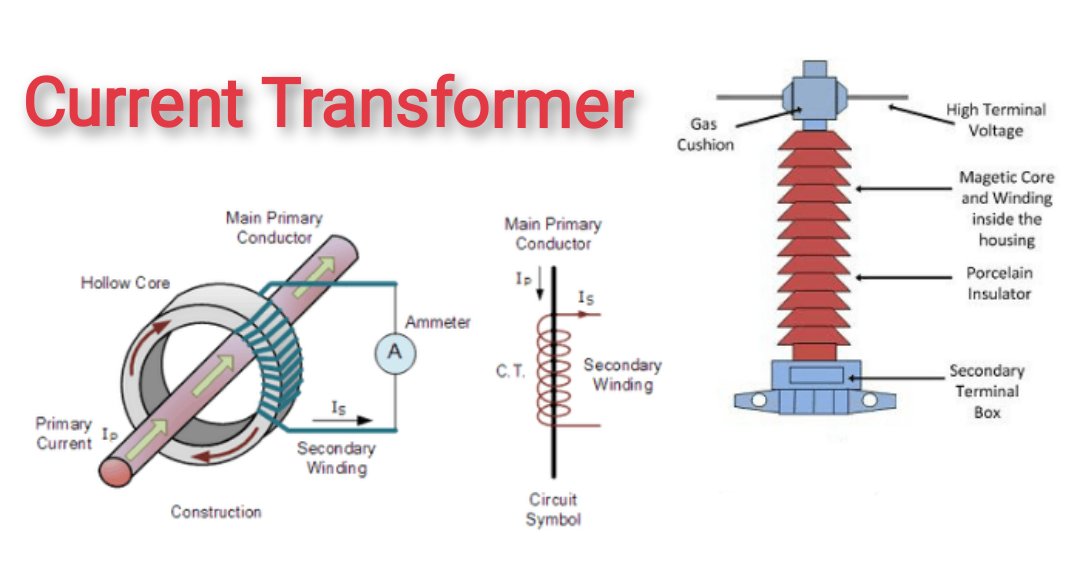

رقم 7 (Current Transformer)
علشان نقيس التيار العالي نحتاح فالبداية نخفضة
ثم نستخدم اجهزة القياس
وهنا يجي دور الـ CT :
وهو جهاز يستخدم المجال المغناطيسي لتحويل التيار العالي
الى منخفض (5-1) امبير
ويستخدم لقياس التيار او لاجهزة الحماية (Relay)
فـ تكتشف ارتفاع التيار وتفصل الدائرة
علشان نقيس التيار العالي نحتاح فالبداية نخفضة
ثم نستخدم اجهزة القياس
وهنا يجي دور الـ CT :
وهو جهاز يستخدم المجال المغناطيسي لتحويل التيار العالي
الى منخفض (5-1) امبير
ويستخدم لقياس التيار او لاجهزة الحماية (Relay)
فـ تكتشف ارتفاع التيار وتفصل الدائرة

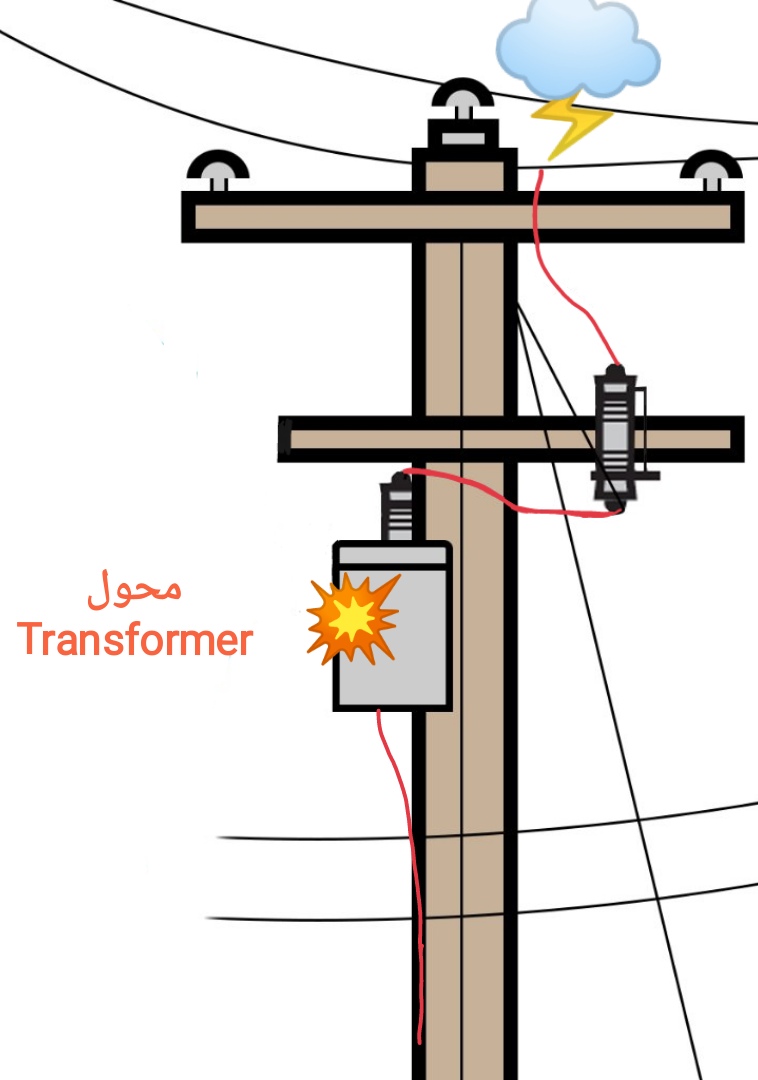

رقم 8 (Lightning Arrester)
هو جهاز يحمي المعدات من ارتفاع الجهد
الناتج من الـ (البرق Lightning) او (Switching)
يكون موصل بين الخط(Line) والارض(Ground)
وهو في الوضع الطبيعي يعتبر عازل، ولكن في حال ارتفاع الجهد تقل مقاومته بشكل كبير ويصبح موصل
فيحمي المعدات الموصله معه على التوازي
هو جهاز يحمي المعدات من ارتفاع الجهد
الناتج من الـ (البرق Lightning) او (Switching)
يكون موصل بين الخط(Line) والارض(Ground)
وهو في الوضع الطبيعي يعتبر عازل، ولكن في حال ارتفاع الجهد تقل مقاومته بشكل كبير ويصبح موصل
فيحمي المعدات الموصله معه على التوازي
باقي الاجزاء :
الـ Main Transformer
والـ Circuit Breaker
راح نتكلم عنهم بشكل مستقل.
...
الـ Main Transformer
والـ Circuit Breaker
راح نتكلم عنهم بشكل مستقل.
...
