انواع المصاعد المنزلية :
١- مصاعد هيدروليك زيتيه كهربائية Hydraulic Elevator.
٢- مصاعد ميكانيكية كهربائية Gearless Elevator.
٣- مصاعد هيدروليك كهربائية بدون غرفة ميكانيك بالسطح Machine-Room-Less (MRL) Elevator

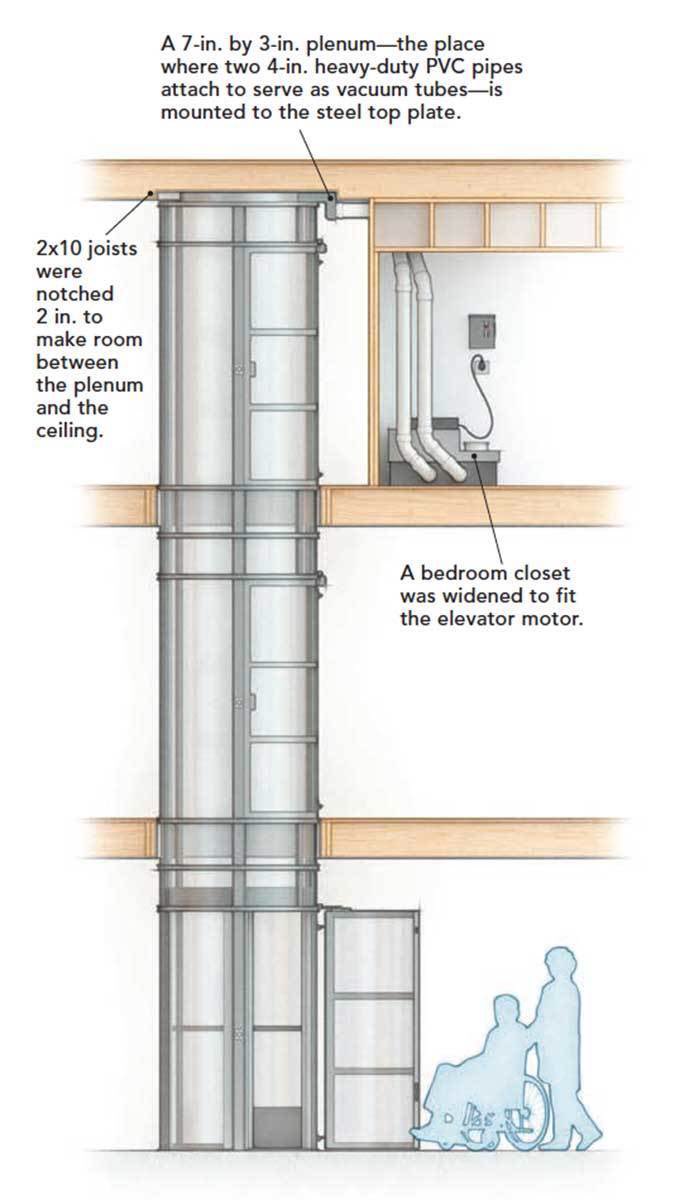

٤-مصاعد فراغية بدون بئر وحفرة Vacuum (Air Driven) Home Elevator

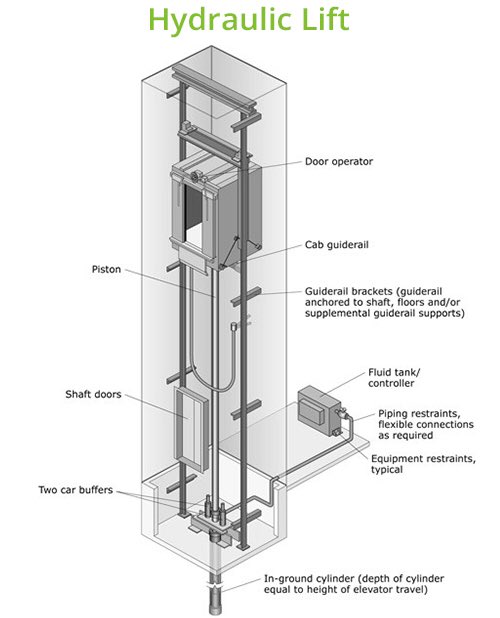

١- مصاعد هيدروليك زيتيه كهربائية Hydraulic Elevator.
٢- مصاعد ميكانيكية كهربائية Gearless Elevator.
٣- مصاعد هيدروليك كهربائية بدون غرفة ميكانيك بالسطح Machine-Room-Less (MRL) Elevator
٤-مصاعد فراغية بدون بئر وحفرة Vacuum (Air Driven) Home Elevator
- مميزات هيدروليك زيتيه كهربائية Hydraulic Elevator
١-عمر أطول
٢-قليلة الأعطال والصيانة
٣-رخص تكلفة قطع الغيار والصيانة
عيوبها :
١-لا تصلح للعمارات اكثر من 8 طوابك.
٢-اي تسريب في زيت دفع الكبينه يؤدي الي وقوع حوادث وكوارث جسيمه.
٤-بطيء الحركة 80 سم في ثانية.
٥- وضوح رائحة زيت.
١-عمر أطول
٢-قليلة الأعطال والصيانة
٣-رخص تكلفة قطع الغيار والصيانة
عيوبها :
١-لا تصلح للعمارات اكثر من 8 طوابك.
٢-اي تسريب في زيت دفع الكبينه يؤدي الي وقوع حوادث وكوارث جسيمه.
٤-بطيء الحركة 80 سم في ثانية.
٥- وضوح رائحة زيت.

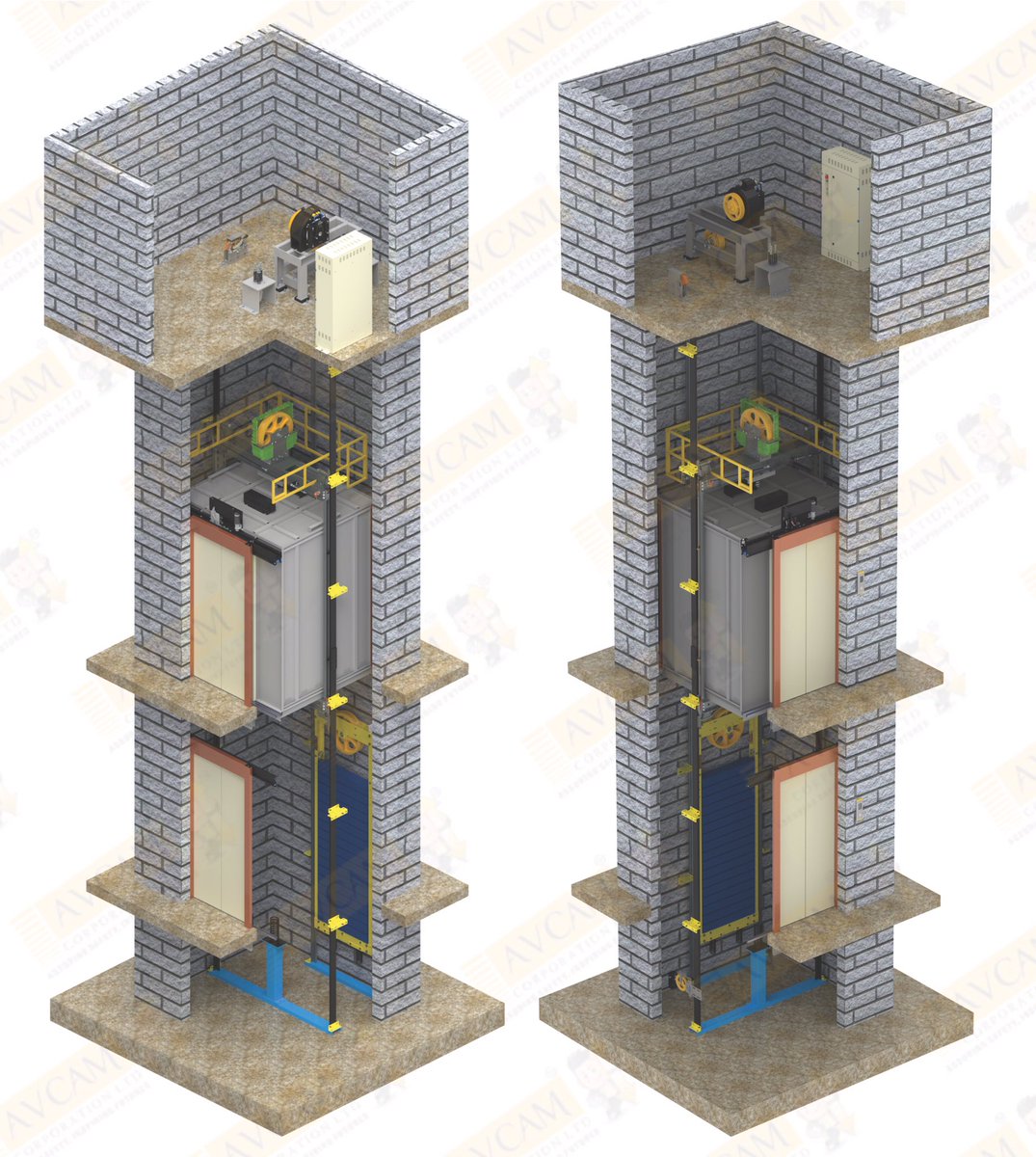

مصاعد ميكانيكية كهربائية Gearless Elevator ،،
وهي الأكثر إنتشارا في المنازل السكنية ..
- مميزاتها :
١-عمليه.
٢-عمر أطول.
٣-صيانه المكينة أسهل بسبب تواجدها في غرفة بالسطح.
٤-تكلفة الصيانة وقطع الغيار أرخص.
٥-تصلح للفل والعمارات والأبراج.
٦-سرعة من 1 الي 1.2 متر بالثانية.
وهي الأكثر إنتشارا في المنازل السكنية ..
- مميزاتها :
١-عمليه.
٢-عمر أطول.
٣-صيانه المكينة أسهل بسبب تواجدها في غرفة بالسطح.
٤-تكلفة الصيانة وقطع الغيار أرخص.
٥-تصلح للفل والعمارات والأبراج.
٦-سرعة من 1 الي 1.2 متر بالثانية.
عيوب مصاعد ميكانيكية كهربائية Gearless Elevator
١-إستهلاك كهرباء أعلى مقارنة مع باقي الأنواع.
٢-ضوضاء في صوت مكينة واهتزازات مرافقه غالبا للكبينه.
٣-غرفة الصيانة تاخذ مساحة فوق بيت الدرج وغالبا ما يكون هذا المكان مخصص للخزان العلوي ،، غير تشويه المنظر.
٤-مكينة تحتاج تكييف مستمر.
١-إستهلاك كهرباء أعلى مقارنة مع باقي الأنواع.
٢-ضوضاء في صوت مكينة واهتزازات مرافقه غالبا للكبينه.
٣-غرفة الصيانة تاخذ مساحة فوق بيت الدرج وغالبا ما يكون هذا المكان مخصص للخزان العلوي ،، غير تشويه المنظر.
٤-مكينة تحتاج تكييف مستمر.
مصاعد هيدروليك كهربائية بدون غرفة ميكانيك بالسطح Room-Less (MRL)
مميزات :
١-اقل استهلاك كهرباء بحدود 70%
٢-حركة نزول وصعود ناعمه
٣-اكثر دقة في وزنية ضبط الكبينة مع مستوى تشطيب الأرضيات.
٤-محافظة على مظهر خارجي للفيلا لان لا تحتاج الي غرفة مكينة بالسطح.
٥-سرعة 1.5 متر في الثانية
مميزات :
١-اقل استهلاك كهرباء بحدود 70%
٢-حركة نزول وصعود ناعمه
٣-اكثر دقة في وزنية ضبط الكبينة مع مستوى تشطيب الأرضيات.
٤-محافظة على مظهر خارجي للفيلا لان لا تحتاج الي غرفة مكينة بالسطح.
٥-سرعة 1.5 متر في الثانية
مصاعد هيدروليك كهربائية بدون غرفة ميكانيك بالسطح Room-Less (MRL)
عيوب :
١-سعر التوريد مرتفع.
٢-عمر اقل مقارنة مع باقي المصاعد.
٣-صعوبة في الصيانة كون المكينة تكون معلقه في سقف البئر.
٤-تكلفة الصيانة وقطع الغيار مرتفع.
عيوب :
١-سعر التوريد مرتفع.
٢-عمر اقل مقارنة مع باقي المصاعد.
٣-صعوبة في الصيانة كون المكينة تكون معلقه في سقف البئر.
٤-تكلفة الصيانة وقطع الغيار مرتفع.

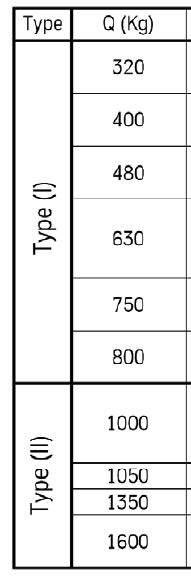

أوزان وأحمال المصاعد المتعارف عليها في المشاريع السكنية الفلل :
١- وزن 320 كلجم ،،
غالبا يكون مخصص ل 3 الي 4 أشخاص.
٢-وزن 400 كلجم ،،
غالبا يكون مخصص ل 4 الي 5 أشخاص.
٣- وزن 450 كلجم ،،
غالبا يكون مخصص ل 5 الي 6 أشخاص.
٣-وزن 630 كلجم ،،
غالبا يكون مخصص ل 6 الي 8 أشخاص.
١- وزن 320 كلجم ،،
غالبا يكون مخصص ل 3 الي 4 أشخاص.
٢-وزن 400 كلجم ،،
غالبا يكون مخصص ل 4 الي 5 أشخاص.
٣- وزن 450 كلجم ،،
غالبا يكون مخصص ل 5 الي 6 أشخاص.
٣-وزن 630 كلجم ،،
غالبا يكون مخصص ل 6 الي 8 أشخاص.

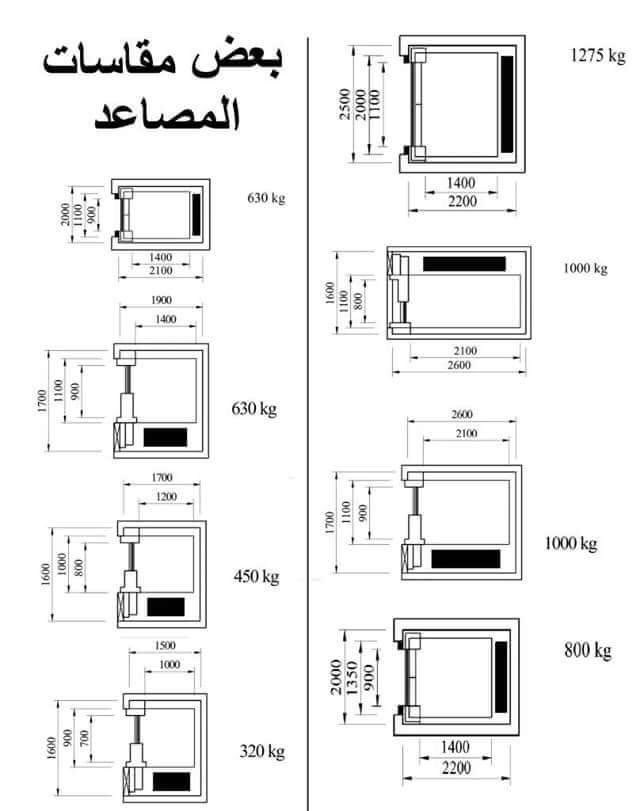

مقاسات وابعاد بئر المصعد التي يجب تنفيذها أثناء بناء الهيكل الأسود العظم
١- مقاس 1.60م / 1.60م للمصاعد 320 كلجم
٢- مقاس 1.70م / 1.70م للمصاعد من 400 الي 450 كلجم
٣- مقاس 1.80م / 1.90م ومقاس
2م / 2.10م للمصاعد 630 كلجم
تأتي مصاعد أما مربعة أو مستطيله او دائرية حسب إبعاد البئر
١- مقاس 1.60م / 1.60م للمصاعد 320 كلجم
٢- مقاس 1.70م / 1.70م للمصاعد من 400 الي 450 كلجم
٣- مقاس 1.80م / 1.90م ومقاس
2م / 2.10م للمصاعد 630 كلجم
تأتي مصاعد أما مربعة أو مستطيله او دائرية حسب إبعاد البئر
في بداية الستينات حتى بداية الثمانينات كانت محركات ولوحات التحكم بالمصاعد تعمل بنظام Single Speed Or One Speed سرعة واحده.
بمعنى جهد الكهرباء واحد غير متغير ، والسرعة واحده غير متغيره.
بمعنى صعود وهبوط كبينة المصعد وفق جهد وسرعه واحده.
مما ينتج عنه نتعه او صدمه عند الوقوف.
بمعنى جهد الكهرباء واحد غير متغير ، والسرعة واحده غير متغيره.
بمعنى صعود وهبوط كبينة المصعد وفق جهد وسرعه واحده.
مما ينتج عنه نتعه او صدمه عند الوقوف.
في ثمانينات والتسعينات تم تصنيع مصاعد تعمل على سرعتين Two Speed
بمعنى بحيث يكون الجهد المتردد للكهرباء وسرعة المصعد على وضعيتين
تكون سرعة في أول 50 سم في بداية ونهاية وصول الكبينة مختلفة عن باقي المسافة
كانت هذه مصاعد شبيه في وانيت 🚗 شاص كلما زادت الاوزان بها أصبحت أكثر ثبات!
بمعنى بحيث يكون الجهد المتردد للكهرباء وسرعة المصعد على وضعيتين
تكون سرعة في أول 50 سم في بداية ونهاية وصول الكبينة مختلفة عن باقي المسافة
كانت هذه مصاعد شبيه في وانيت 🚗 شاص كلما زادت الاوزان بها أصبحت أكثر ثبات!
اما النظام الأحدث والأفضل للمصاعد هو الذي يعمل بخاصية Variable Voltage Variable Frequency اختصارها VVVF ،
وتعني ،، تردد متغير للجهد متغير للكهرباء للمحرك وللسرعة الي ينظم التردد والجهد والحركه تلقائيا طوال عمل وحركة المصعد ، مما يسحب تيارا أقل بكثير ليناسب التردد الذي يعمل به.
وتعني ،، تردد متغير للجهد متغير للكهرباء للمحرك وللسرعة الي ينظم التردد والجهد والحركه تلقائيا طوال عمل وحركة المصعد ، مما يسحب تيارا أقل بكثير ليناسب التردد الذي يعمل به.
تمتاز المصاعد التي تعمل بنظام وخاصية -
Variable Voltage Variable Frequenc-VVVF
بنعومة وتغير الحركة ،على سبيل المثال تبدء سرعة المصعد من 0 الي 10 بشكل تدريجي بدون لا يشعر راكب المصعد بحركة الكبينة
يمكن أختبار حركة ونعومة كبية المصعد من خلال استخدام عمله معدنيه اثناء صعود ونزول
Variable Voltage Variable Frequenc-VVVF
بنعومة وتغير الحركة ،على سبيل المثال تبدء سرعة المصعد من 0 الي 10 بشكل تدريجي بدون لا يشعر راكب المصعد بحركة الكبينة
يمكن أختبار حركة ونعومة كبية المصعد من خلال استخدام عمله معدنيه اثناء صعود ونزول
من أكثر الاسئلة تصلني عن إرتفاعات الأدوار المناسبة للمصاعد.
يجب ان لا تقل إرتفاعات الأدوار وغرفة المكائن عن 3 متر لجميع أنواع المصاعد المنزلية ،،
ما عدى مصاعد روملس MRL الي بدون غرفة ميكانيك بالسطح يجب ان يكون ارتفاع الدور الاخير عن 4.20 متر وتطلب بعض الشركات أحيانا 4.5 متر ..
يجب ان لا تقل إرتفاعات الأدوار وغرفة المكائن عن 3 متر لجميع أنواع المصاعد المنزلية ،،
ما عدى مصاعد روملس MRL الي بدون غرفة ميكانيك بالسطح يجب ان يكون ارتفاع الدور الاخير عن 4.20 متر وتطلب بعض الشركات أحيانا 4.5 متر ..

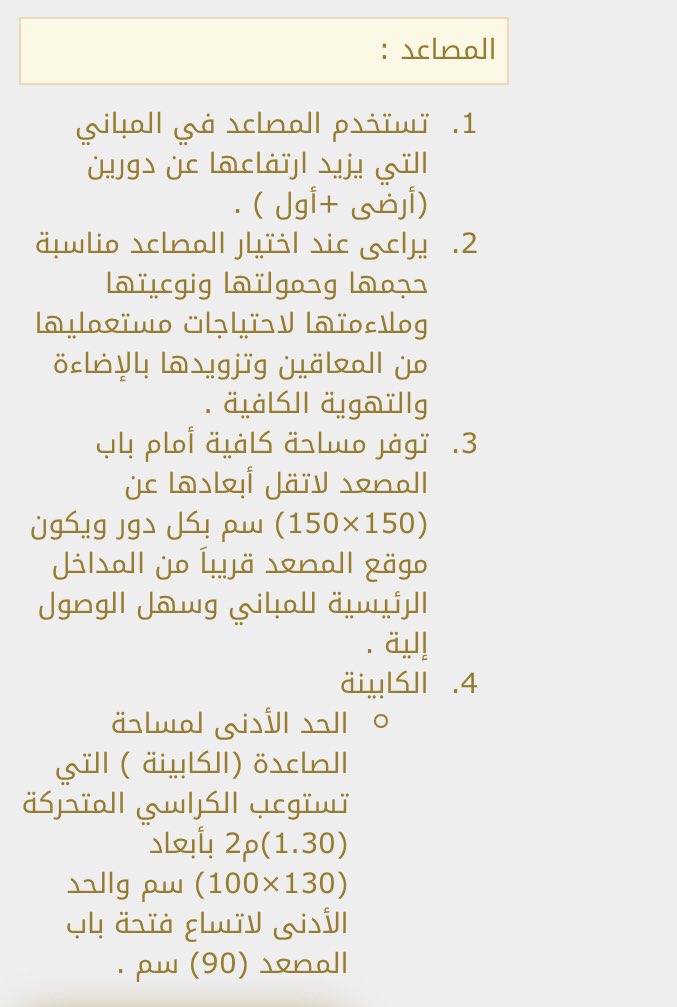

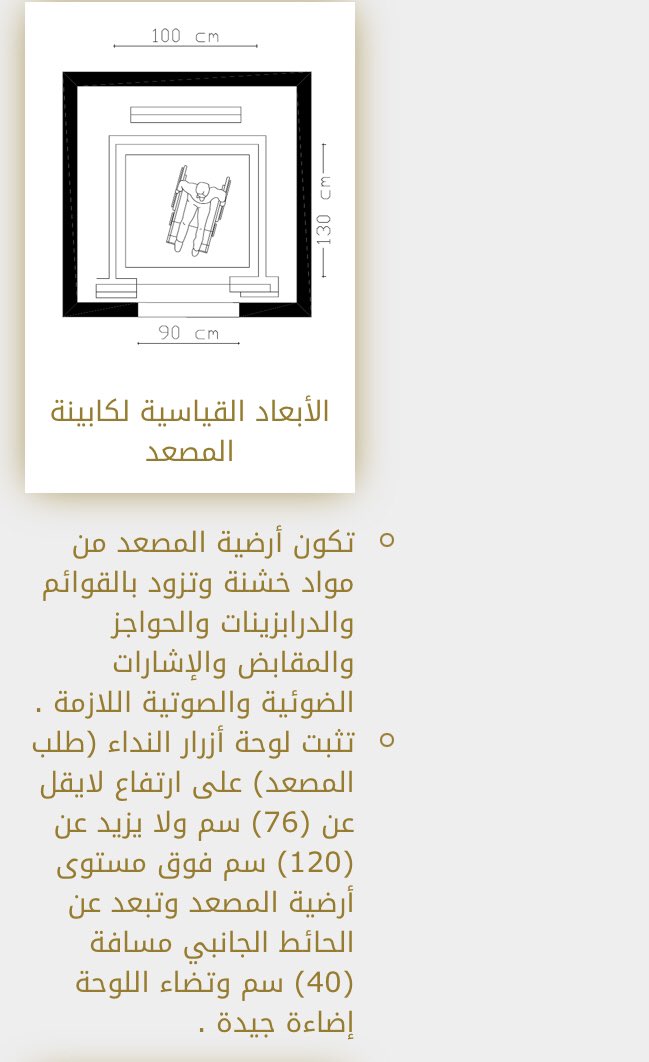

بعض الإشتراطات والمواصفات الخاصة #للمصاعد ،، المتعلقه بتسهيل حركة واستعمالات ذو الاحتياجات الخاصة ،، التابعة لبلدية الكويت 🇰🇼
المصاعد نوعين :
١-مصعد مستورد كاملا من A to Z.
غالبا مصعد مستورد غالي جدا ، يأتي من الخارج الي الميناء ومن ثم الي مشروعك مكينه وكنترول وكبينه وسكة حديد وبراغي ..الخ كلها مصدرها واحد.
٢-مصعد تجميع محلي.
مكينة وكنترول فقط مستوردة وباقي القطع تجميع صناعة محلية كبينة وسكة ..الخ
١-مصعد مستورد كاملا من A to Z.
غالبا مصعد مستورد غالي جدا ، يأتي من الخارج الي الميناء ومن ثم الي مشروعك مكينه وكنترول وكبينه وسكة حديد وبراغي ..الخ كلها مصدرها واحد.
٢-مصعد تجميع محلي.
مكينة وكنترول فقط مستوردة وباقي القطع تجميع صناعة محلية كبينة وسكة ..الخ
من أشهر المصاعد العالمية المستوردة :
١- شيندلر
٢- أوتيس
٣- كوني
٤- هيتاشي
٥- موستبيشي
٦- ال جي سيغما
٧- فوجي
٨- هونداي
٩- تيسين كروب
١٠- دوبلر
١١- ارونا
١٢- Iha
١٣- كيلمان
١٤- شارب
غالبا هذه المصاعد مكلفة جدا من ناحية الشراء والقطع والصيانة ..
يمتازون أريحية بالتعامل والثقة
١- شيندلر
٢- أوتيس
٣- كوني
٤- هيتاشي
٥- موستبيشي
٦- ال جي سيغما
٧- فوجي
٨- هونداي
٩- تيسين كروب
١٠- دوبلر
١١- ارونا
١٢- Iha
١٣- كيلمان
١٤- شارب
غالبا هذه المصاعد مكلفة جدا من ناحية الشراء والقطع والصيانة ..
يمتازون أريحية بالتعامل والثقة

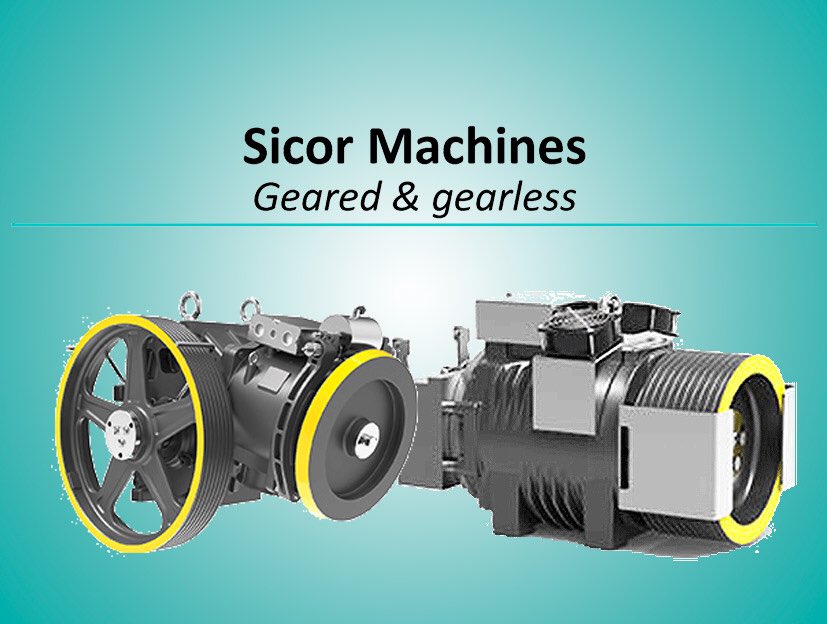

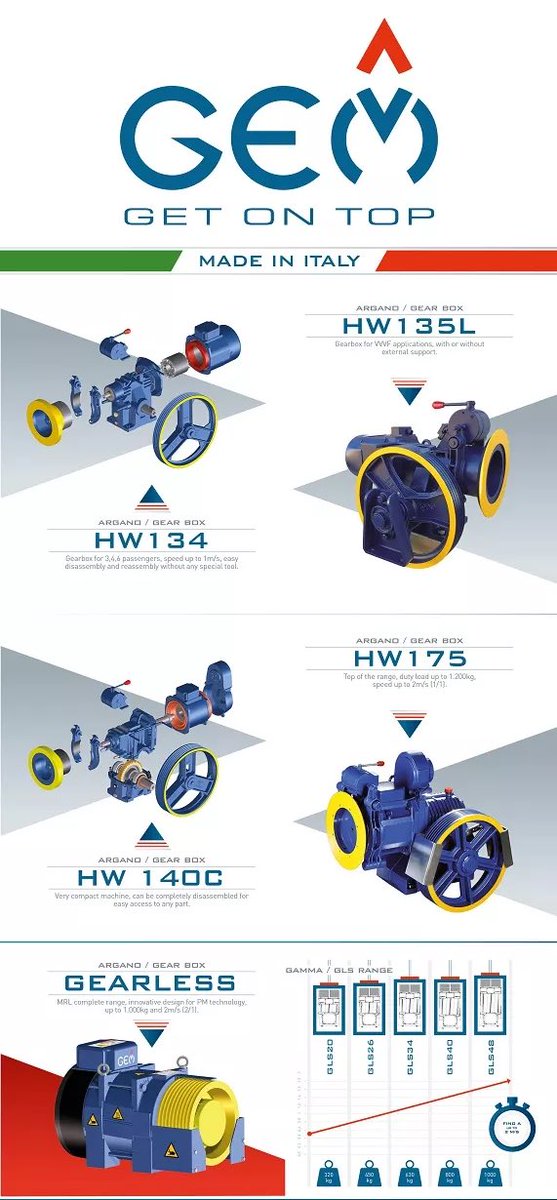

اما بخصوص مواطير المصاعد صناعة و تجميع محلي ..
الافضل أستخدام مواطير الإيطالية آو الالمانية آو الأسبانية .. مثل المواطير الإيطالية التالية ،،
ماطور سيكور Sicor
ماطور البرتو ساسي AlBERTO Sassi
ماطور مونتناري Montanari
ماطور جيم Gem
الافضل أستخدام مواطير الإيطالية آو الالمانية آو الأسبانية .. مثل المواطير الإيطالية التالية ،،
ماطور سيكور Sicor
ماطور البرتو ساسي AlBERTO Sassi
ماطور مونتناري Montanari
ماطور جيم Gem

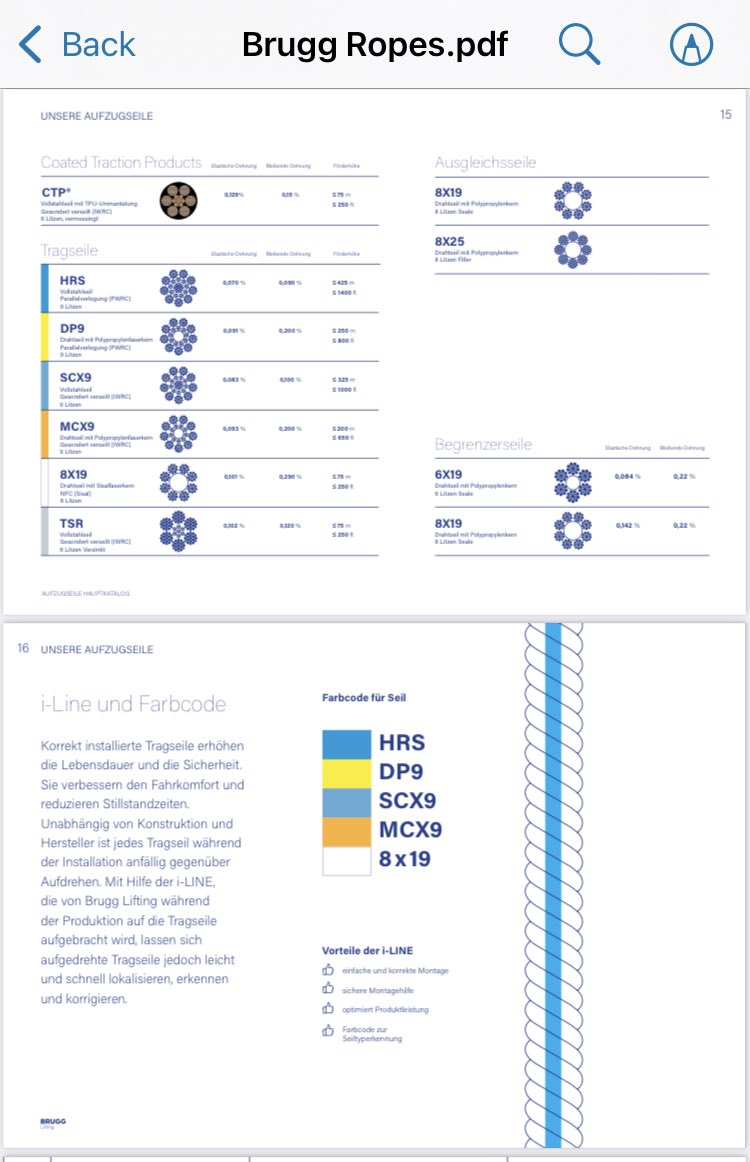

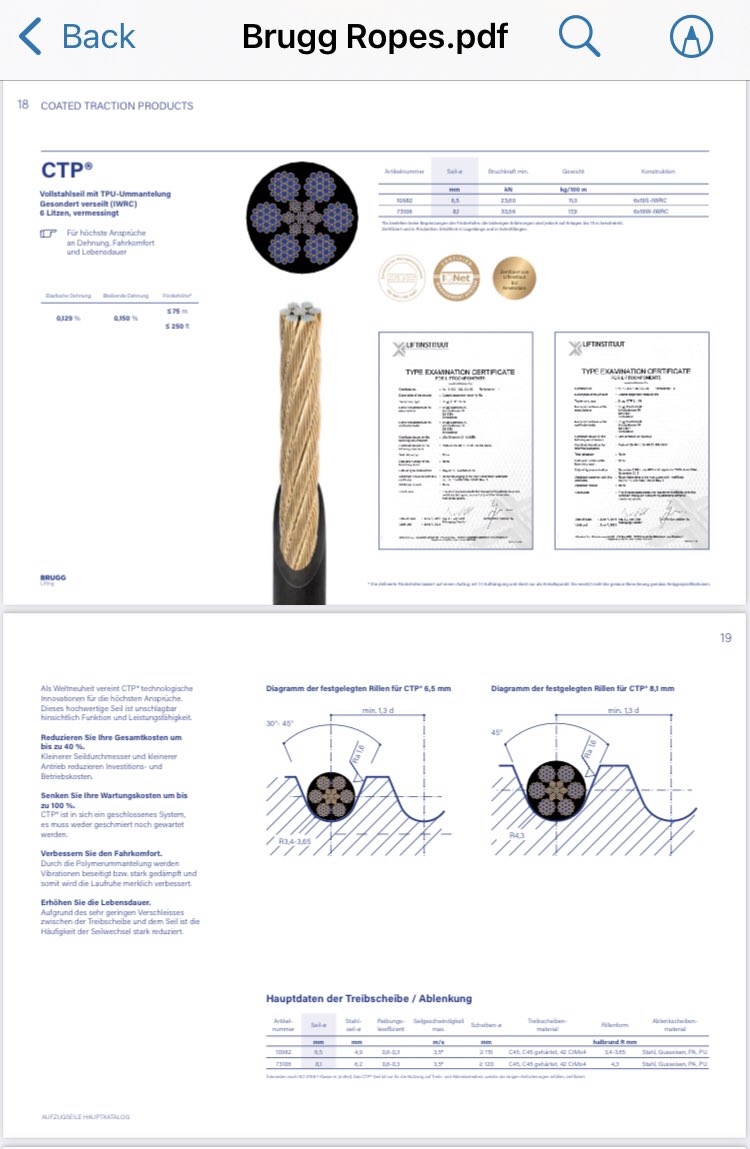

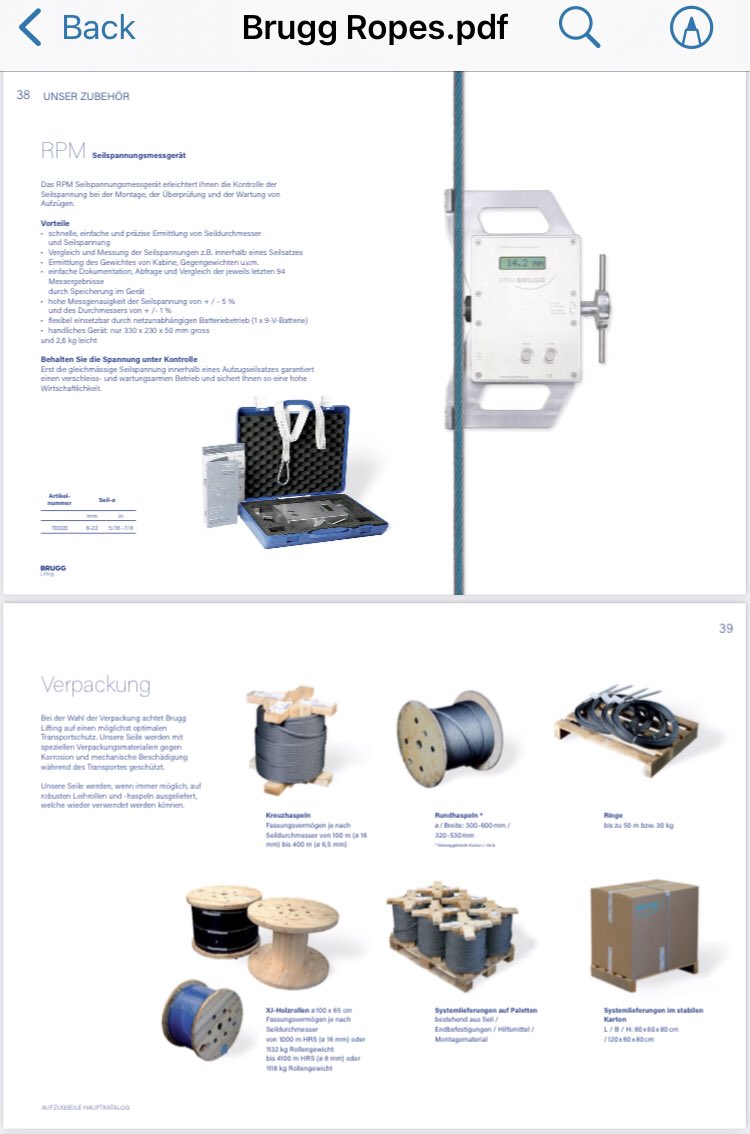

من أشهر شركات العالمية المصنعه لأحبال الفولاذ #للمصاعد هما :
#Brugg شركة سويسرية وردت لمصاعد برج خليفة في دبي.
#PFEIFERDrako شركة المانية
#Gustavwolf شركة صينية نخب اول
ينظر الى جودة الحبل نفسه من حيث عدد اللفات ومتانة الحبل ومدى تحمله للشد وللظروف البيئية بشهادات معتمدة ،،
#Brugg شركة سويسرية وردت لمصاعد برج خليفة في دبي.
#PFEIFERDrako شركة المانية
#Gustavwolf شركة صينية نخب اول
ينظر الى جودة الحبل نفسه من حيث عدد اللفات ومتانة الحبل ومدى تحمله للشد وللظروف البيئية بشهادات معتمدة ،،

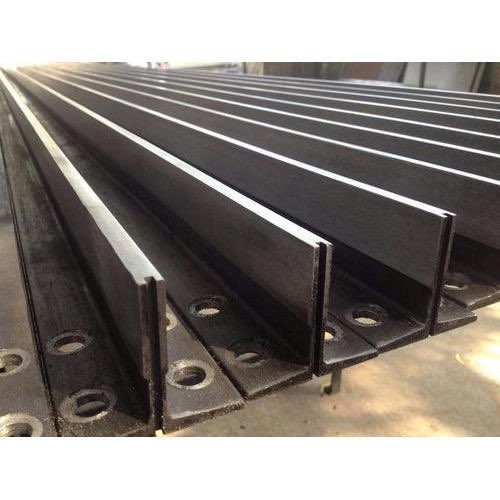

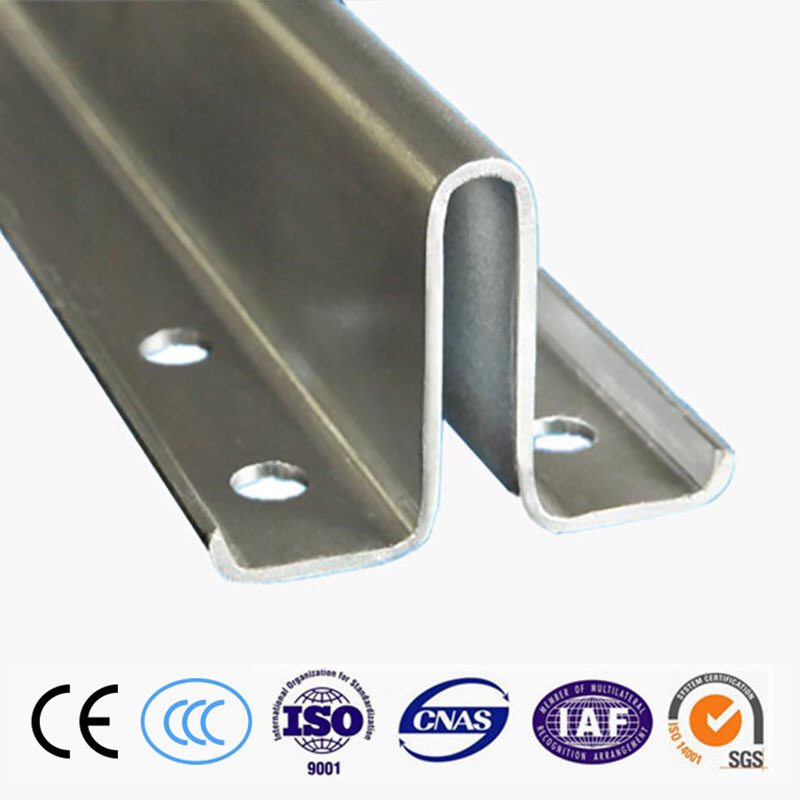

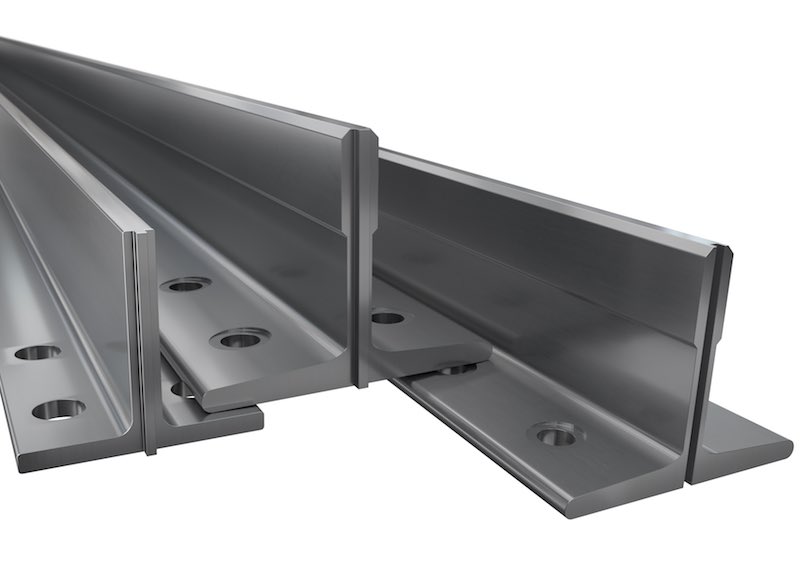

الشركات الممتازة في صناعة سكك الحديد للمصاعد :
شركة BBS انجليزية
شركة BSB تركية
ينظر الى متانة السكة ونوعها وقوة تحملها للاوزان والي سماكة السكة وتحملها للصدى بشهادات معتمدة ..
يفضل تكون مجلفنه او مصبوغة powder coating ،،
للأسف الكثير من شركات المصاعد يركب سكك مصديه ..!!
شركة BBS انجليزية
شركة BSB تركية
ينظر الى متانة السكة ونوعها وقوة تحملها للاوزان والي سماكة السكة وتحملها للصدى بشهادات معتمدة ..
يفضل تكون مجلفنه او مصبوغة powder coating ،،
للأسف الكثير من شركات المصاعد يركب سكك مصديه ..!!
يفضل عند شراء المصعد طلب بطاريات الطوارئ ،، Emergency Battery Or
Emergency Landing Door
هذه بطارية 🔋 تنزل المصعد الي أقرب محطه في حالة أنقطاع التيار الكهربائي
شركات المصاعد العالمية ، تضعها إجباري
بينما للأسف شركات التي تقوم في تجميع مصاعد 🛗 المحليه لا تضعها الا حسب الطلب.
Emergency Landing Door
هذه بطارية 🔋 تنزل المصعد الي أقرب محطه في حالة أنقطاع التيار الكهربائي
شركات المصاعد العالمية ، تضعها إجباري
بينما للأسف شركات التي تقوم في تجميع مصاعد 🛗 المحليه لا تضعها الا حسب الطلب.

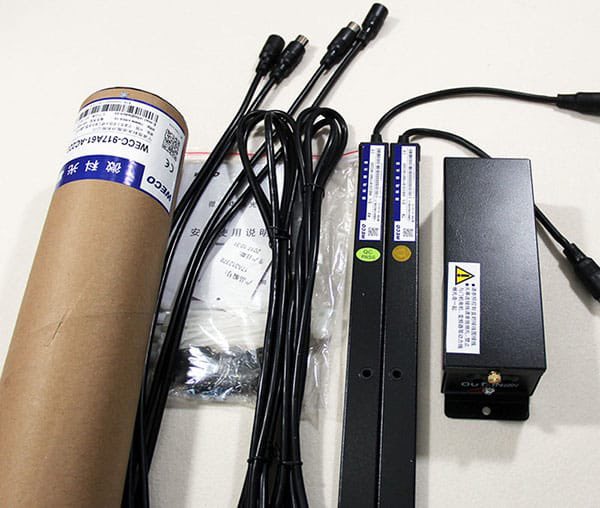

اما الشركات العالمية المختصة في تصنيع حساس الأبواب للمصاعد elevator door sensor ،،
هي شركة Weco كورية صينية ،، وفي العديد من الشركات لكن هذه الشركة ممتازة وجيده ..
يجب النظر الى سرعة استجابته للمؤثر الأجسام من أجل فتح واغلاق الباب.
الاهم من ذلك ان يكون سينسر كامل على الباب.
هي شركة Weco كورية صينية ،، وفي العديد من الشركات لكن هذه الشركة ممتازة وجيده ..
يجب النظر الى سرعة استجابته للمؤثر الأجسام من أجل فتح واغلاق الباب.
الاهم من ذلك ان يكون سينسر كامل على الباب.
تلجأ كثير من شركات المصاعد المحليه ، الي وضع سنسر elevator door sensor او Photocell استشعار حركة محدود على الأبواب
بمعنى يكون ارتفاع سنسر عن باب 🚪المصعد بحدود متر آو اكثر ، وفي حالة مرور جسم ارتفاعه ادنى من 1 متر ، لا يكتشفه سنسر مما قد يؤدي الي حدوث كوارث في حالة مرور طفل صغير
بمعنى يكون ارتفاع سنسر عن باب 🚪المصعد بحدود متر آو اكثر ، وفي حالة مرور جسم ارتفاعه ادنى من 1 متر ، لا يكتشفه سنسر مما قد يؤدي الي حدوث كوارث في حالة مرور طفل صغير

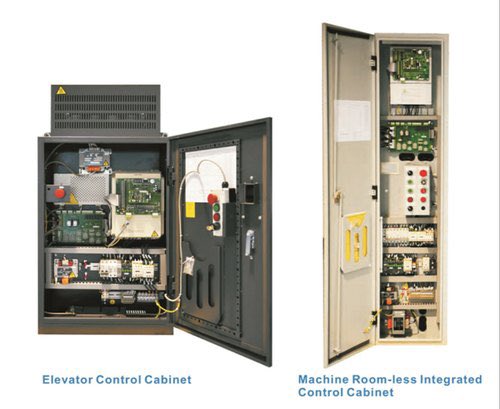

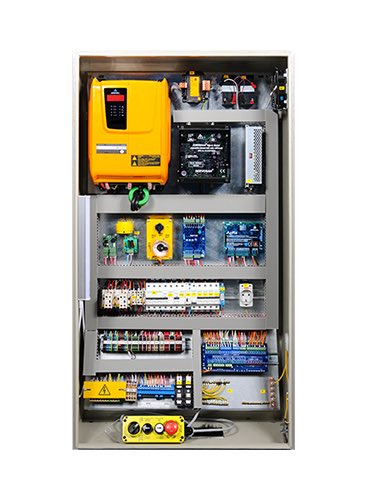

من أشهر شركات المصنعه لكنترول المصاعد لوحة التحكم ،،
شركة Seimens المانيه

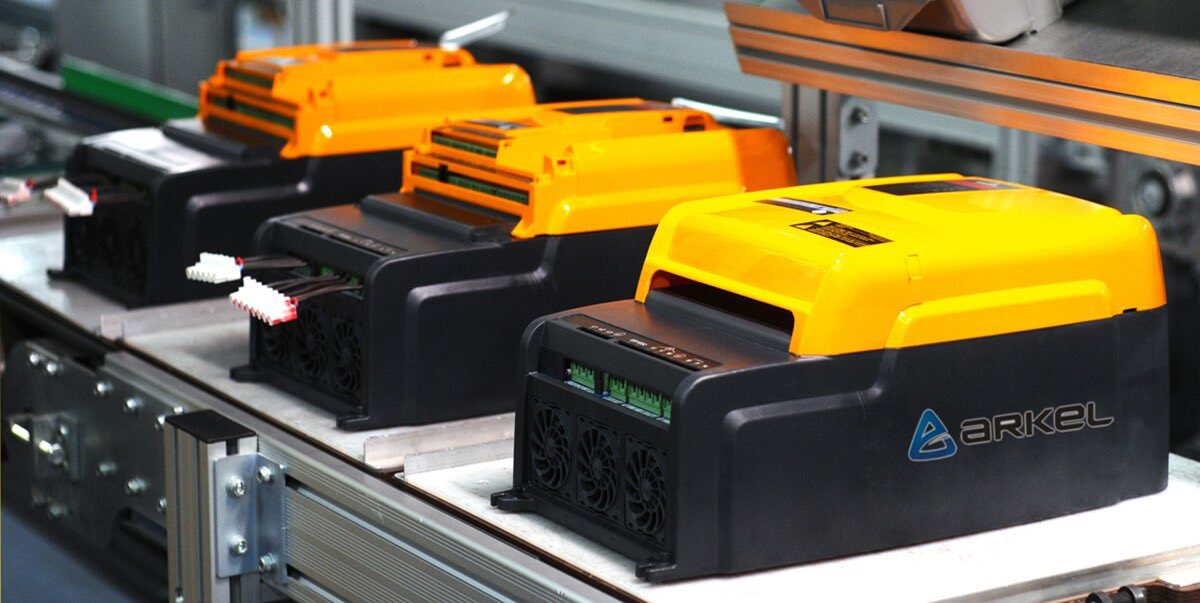

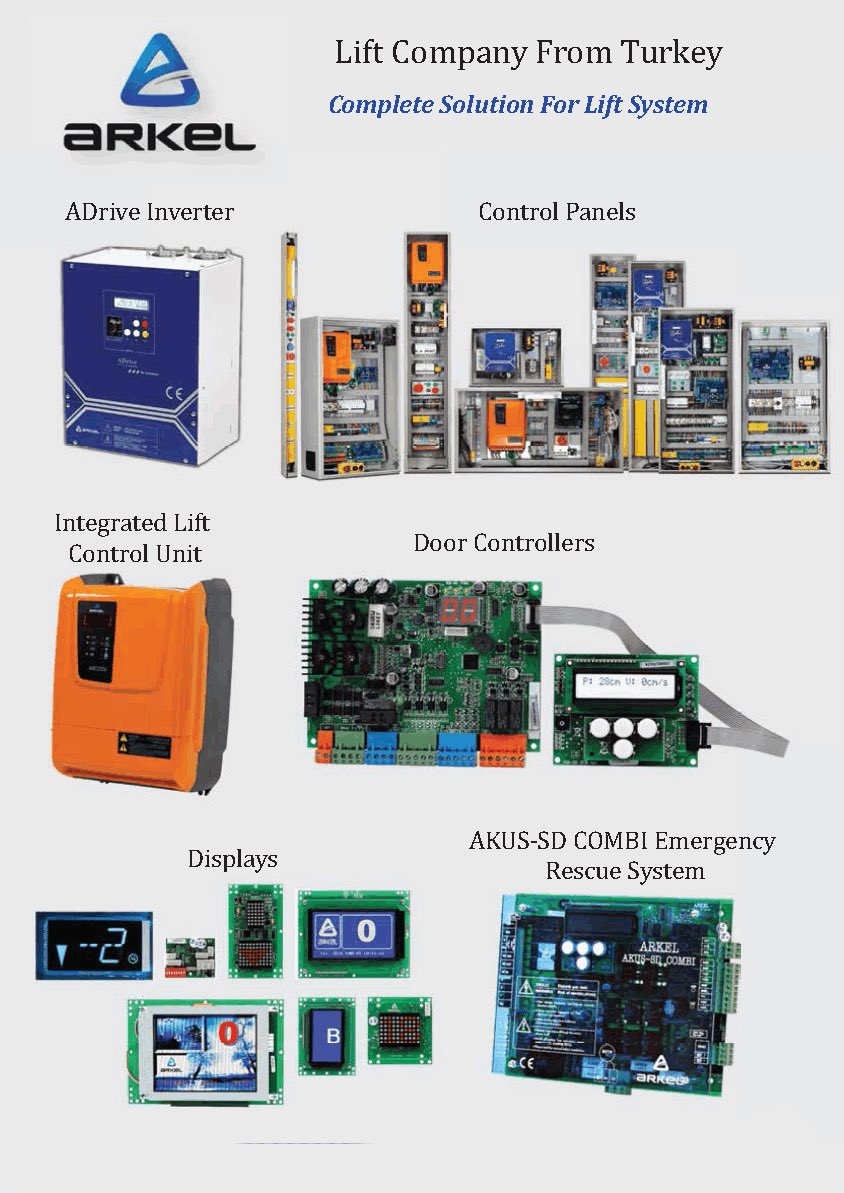

شركة Arkel تركيه
في شركات أمريكية وأوروبية وكورية وتايوانية لكن لا تسعفني الذاكرة ،،
طبعا الشركات الكبيرة والثقة غالبا يكون اسمها موجود على لوحة كونترول مع رقم كنترول ،،
اذا كنترول بدون اسم معناه صيني.
شركة Seimens المانيه
شركة Arkel تركيه
في شركات أمريكية وأوروبية وكورية وتايوانية لكن لا تسعفني الذاكرة ،،
طبعا الشركات الكبيرة والثقة غالبا يكون اسمها موجود على لوحة كونترول مع رقم كنترول ،،
اذا كنترول بدون اسم معناه صيني.
الغش في المصاعد المنزلية :
١-بيع ماطور مستعمل ومدهون على أساس انه جديد.
٢-استخدام كنترول لوحة التحكم ماركات صينية سيئه غالبا تأتي بدون أسم او عليها اسم المعرض
٣-احبال الفولاذ غير معروفه صينية او هندية
٤- سكة حديد من نوع غير مقاوم للصدأ
٥-استخدام Photocell بدل sensor للأبواب
١-بيع ماطور مستعمل ومدهون على أساس انه جديد.
٢-استخدام كنترول لوحة التحكم ماركات صينية سيئه غالبا تأتي بدون أسم او عليها اسم المعرض
٣-احبال الفولاذ غير معروفه صينية او هندية
٤- سكة حديد من نوع غير مقاوم للصدأ
٥-استخدام Photocell بدل sensor للأبواب
