انواع الكابلات :
١-Coaxial cable المحوري
٢-Twisted pair cable المزدوج
٣-Fiber optic cable الفايبر

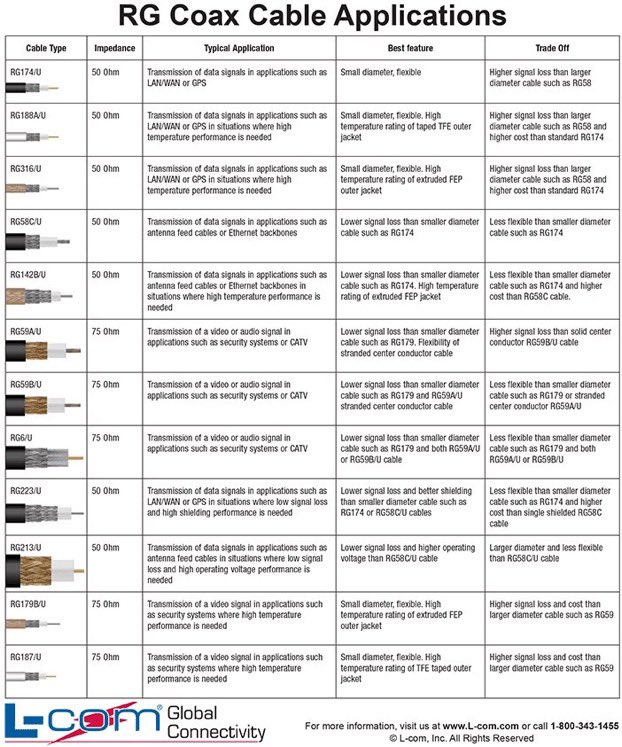

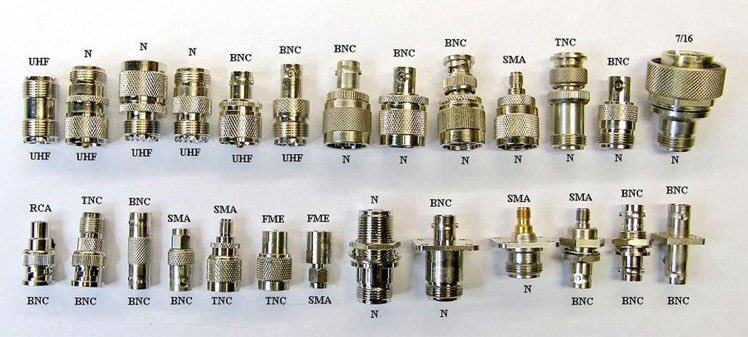

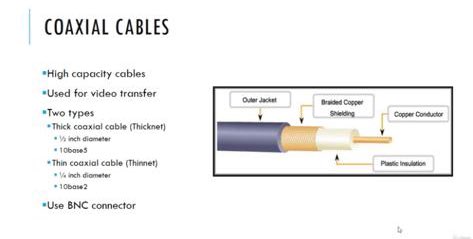

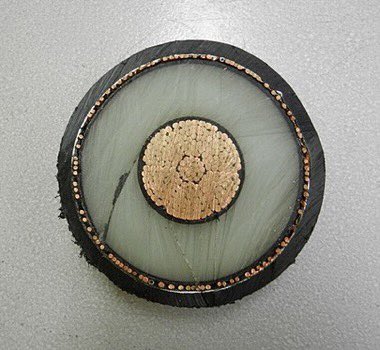

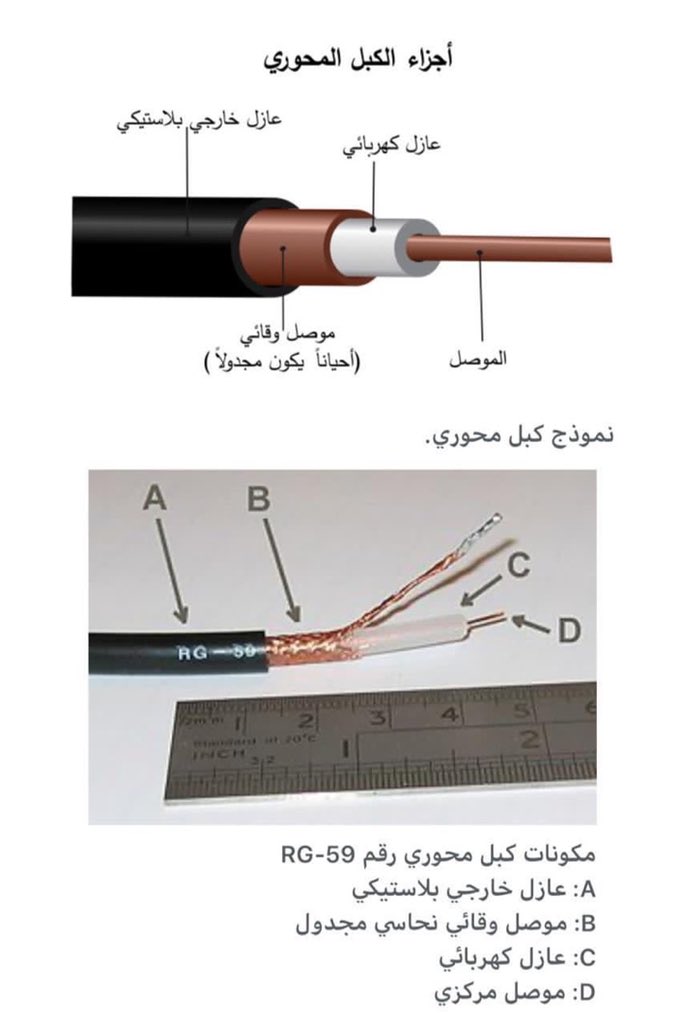

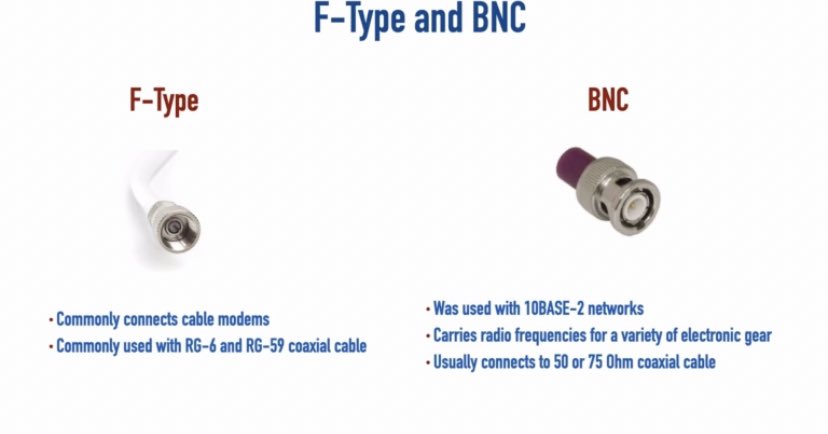

1-المحوري (Coaxial cable)..
هو أول نوع من أنواع الكابلات النحاسيه وهو لنقل الاشارات يستخدم في توصيلات التليفزيون والراديو والرسيفر وسرعته اقل من المجدول
#اساسيات_الشبكات
١-Coaxial cable المحوري
٢-Twisted pair cable المزدوج
٣-Fiber optic cable الفايبر
1-المحوري (Coaxial cable)..
هو أول نوع من أنواع الكابلات النحاسيه وهو لنقل الاشارات يستخدم في توصيلات التليفزيون والراديو والرسيفر وسرعته اقل من المجدول
#اساسيات_الشبكات
ويوجد نوعان
١-Thick net:هذا النوع سميك وقوي ويدعم مسافة اكبر تفريبا 500 متر
٢-Thin net:هذا النوع نحيف وقوي ولكن يدعم مسافات اقل تقريبا 185 متر
غير منتشر حاليا وتم استبداله بالالياف الضوئيه والكابلات المجدوله
١-Thick net:هذا النوع سميك وقوي ويدعم مسافة اكبر تفريبا 500 متر
٢-Thin net:هذا النوع نحيف وقوي ولكن يدعم مسافات اقل تقريبا 185 متر
غير منتشر حاليا وتم استبداله بالالياف الضوئيه والكابلات المجدوله
معلومه:
الbus topology كانت تستخدمه 🔍
الbus topology كانت تستخدمه 🔍

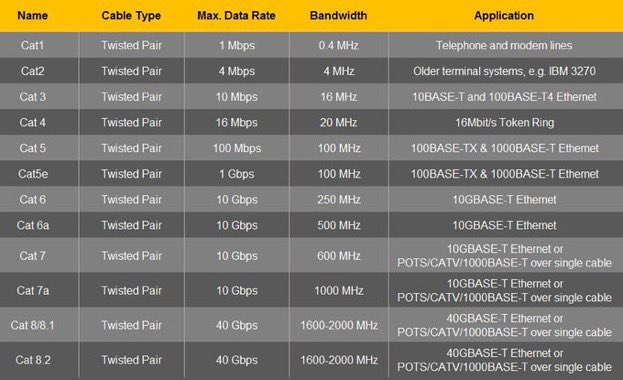

2-كابل الأزواج المجدولة Twisted Pair Cable
يتكون من 8 اسلاك نحاسيه كل سلكين ملفوفه على بعض لتصبح اربع مجموعات
يتكون من 8 اسلاك نحاسيه كل سلكين ملفوفه على بعض لتصبح اربع مجموعات
وهو نوعين
Unshielded twisted pair
cables " UTP"
غير محمي ويستخدم داخل المباني وفي انظمة الهاتف
Shielded twisted pair cables "STP"
محمي فهو افضل واغلى من ناحية السعر يمنع عمليه التشويش او التداخل الكهرومغناطيسي لديه القدره على مسافات ابعد وقوي ويستخدم خارج المباني
Unshielded twisted pair
cables " UTP"
غير محمي ويستخدم داخل المباني وفي انظمة الهاتف
Shielded twisted pair cables "STP"
محمي فهو افضل واغلى من ناحية السعر يمنع عمليه التشويش او التداخل الكهرومغناطيسي لديه القدره على مسافات ابعد وقوي ويستخدم خارج المباني

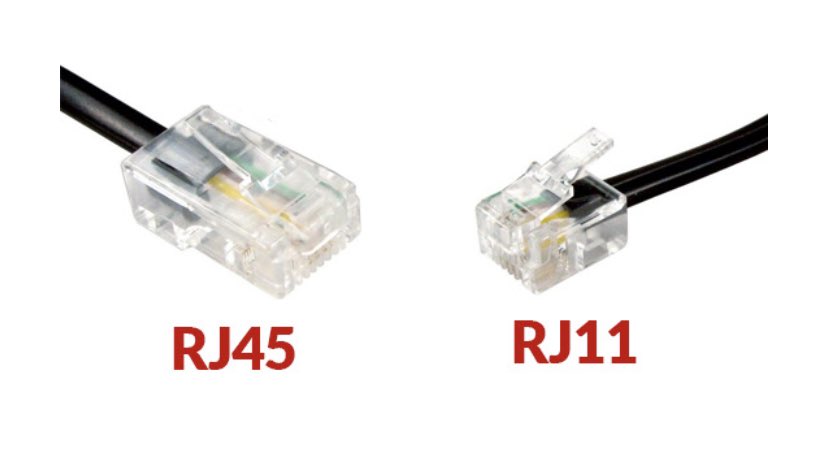

Twisted Pair Connectors
• RJ-11 – توصيل أجهزة الفاكس بالشبكة.
• RJ-45 – للتوصيل بين الأجهزة الطرفية والنقاط الشبكة، و بين لوحة التوصيل و الموزع الشبكي.
• RJ-45 Module – للتوصيل بين لوحة التوصيل و النقاط الشبكة.
• RJ-11 – توصيل أجهزة الفاكس بالشبكة.
• RJ-45 – للتوصيل بين الأجهزة الطرفية والنقاط الشبكة، و بين لوحة التوصيل و الموزع الشبكي.
• RJ-45 Module – للتوصيل بين لوحة التوصيل و النقاط الشبكة.

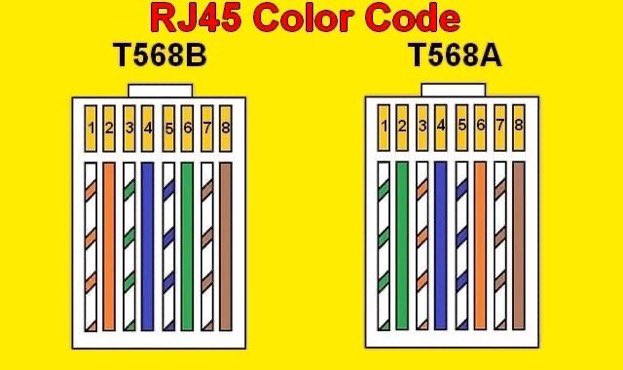

لابد مراعاة ترتيب الالوان 🔍
3- (كابلات الالياف الضوئيه ) Optical fiber cables
مصنوعة من الزجاج النقي لايتعدى سمكها عن سمك الشعره هو النوع الوحيد الذي يمكن أستخدامه في شبكات ال LAN و ال WAN معاً
لتستخدم في نقل الإشارات الضوئية لمسافات كبيرة وهي الاحدث والاكثر شيوعا يستخدم في المؤسسات الكبيره
مصنوعة من الزجاج النقي لايتعدى سمكها عن سمك الشعره هو النوع الوحيد الذي يمكن أستخدامه في شبكات ال LAN و ال WAN معاً
لتستخدم في نقل الإشارات الضوئية لمسافات كبيرة وهي الاحدث والاكثر شيوعا يستخدم في المؤسسات الكبيره
مزاياه:
1- سرعه اعلى يستخدم الضوء ويمكن ان يرسل الى مسافات ابعد 40k
لا يسبب اي تداخل في البيانات ولا يخضع للتداخل

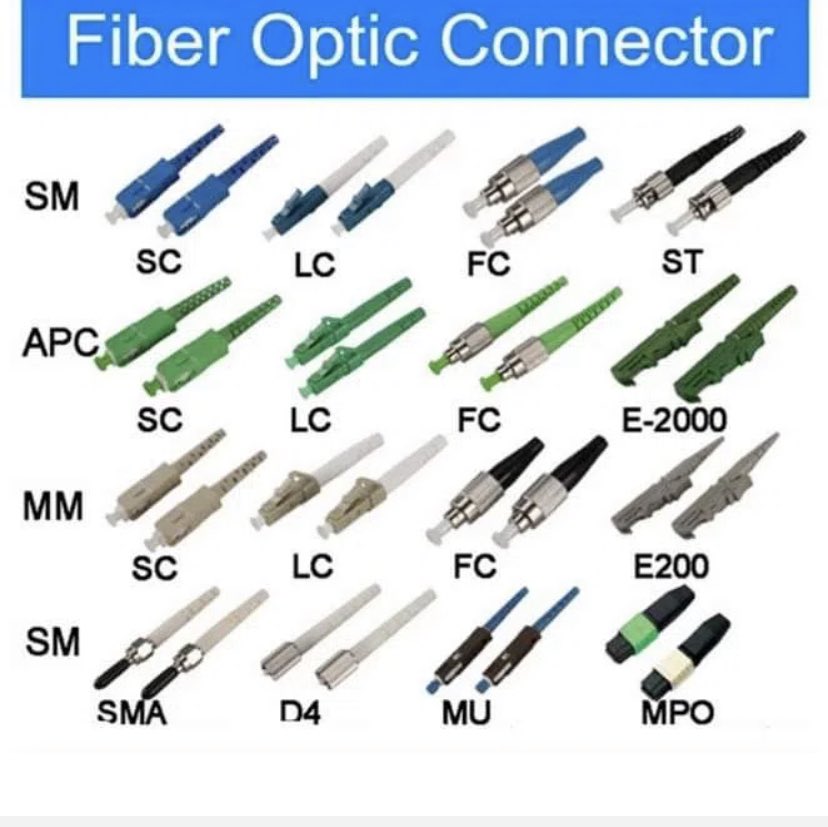

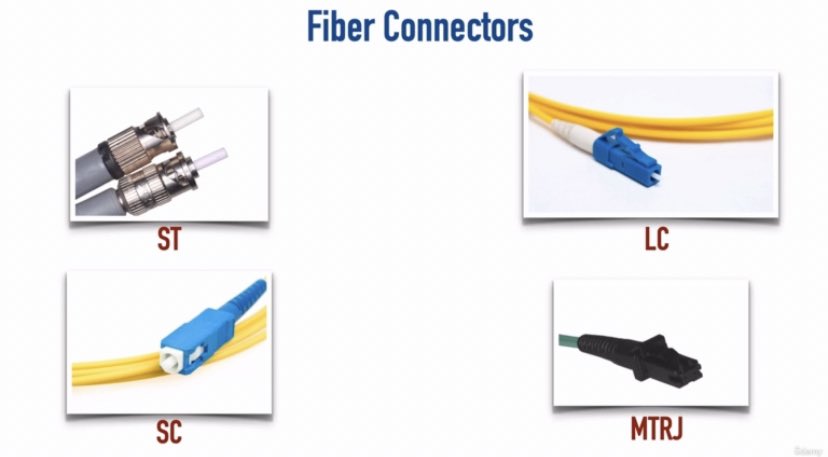

Fiber Optic Connector
1- ST
Straight Tip
2- SC
Standard Connector
3- LC
Local Connector
4- MT-Rj
Mechanical Transfer Registered Jack
1- سرعه اعلى يستخدم الضوء ويمكن ان يرسل الى مسافات ابعد 40k
لا يسبب اي تداخل في البيانات ولا يخضع للتداخل
Fiber Optic Connector
1- ST
Straight Tip
2- SC
Standard Connector
3- LC
Local Connector
4- MT-Rj
Mechanical Transfer Registered Jack
له نوعين:
youtu.be

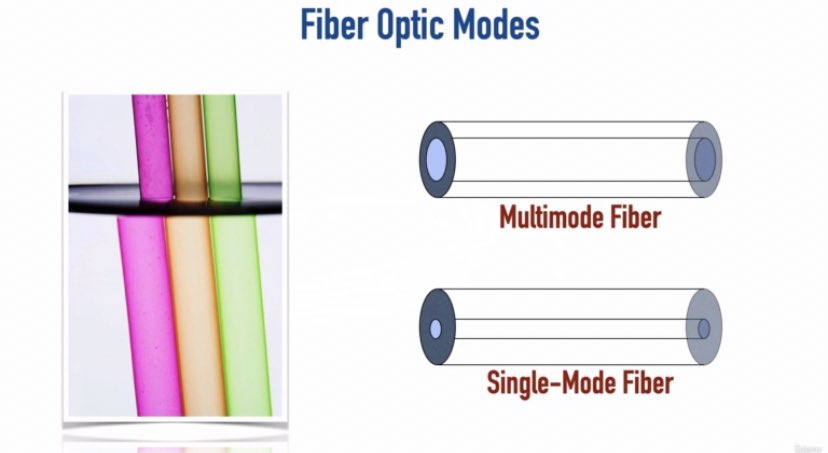

1- Multimode Fiber MMF
في عمليه انعكاس بالتالي المسافات تكون اقل
استخدامه في الشبكات المحليه لذلك اسهل في التعامل من النوع الثاني يستخدم في المسافات القريبة وبسرعات محدودة مع إمكانية ارسال حزم البيانات أكثر.
youtu.be
1- Multimode Fiber MMF
في عمليه انعكاس بالتالي المسافات تكون اقل
استخدامه في الشبكات المحليه لذلك اسهل في التعامل من النوع الثاني يستخدم في المسافات القريبة وبسرعات محدودة مع إمكانية ارسال حزم البيانات أكثر.
SMF Singlemode Fiber -2
يرسل اشاره بشكل مباشر ويوفر سرعات اعلى وعملية تركيبه فيها صعوبه ممكن يتقل الصوت او يكون خاص بالمراقبه التلفزيونيه حجم القطر اصغر كلماكان القطر اصغر يعطينا قوة نقل واسرع يستخدم في المسافات البعيدة وبسرعات غير محدودة
يرسل اشاره بشكل مباشر ويوفر سرعات اعلى وعملية تركيبه فيها صعوبه ممكن يتقل الصوت او يكون خاص بالمراقبه التلفزيونيه حجم القطر اصغر كلماكان القطر اصغر يعطينا قوة نقل واسرع يستخدم في المسافات البعيدة وبسرعات غير محدودة
تتكون من الأجزاء التالية:.
1- (Core):
وهو مركز النسيج (fiber) وينتقل الضوء عبره.
2- الغلاف (Cladding): وهو المادة الخارجية للنسيج والتي تحيط بالقلب ومهمتها أن تعكس الضوء الخارج من القلب وتعيده إليه.
1- (Core):
وهو مركز النسيج (fiber) وينتقل الضوء عبره.
2- الغلاف (Cladding): وهو المادة الخارجية للنسيج والتي تحيط بالقلب ومهمتها أن تعكس الضوء الخارج من القلب وتعيده إليه.
3- غطاء الحماية (Buffer Coating): وهو عباره عن غطاء من البلاستيك, ومهمته حماية النسيج الضوئي من الضرر والرطوبة.
مئات الآلاف من هذه الألياف الضوئية ترتب في حزم على شكل كابلات ضوئية.
وهذه الحِزَم تحمى بواسطة الغلاف الخارجي للكابل وتسمى الغلاف (Jacket).
youtu.be
مئات الآلاف من هذه الألياف الضوئية ترتب في حزم على شكل كابلات ضوئية.
وهذه الحِزَم تحمى بواسطة الغلاف الخارجي للكابل وتسمى الغلاف (Jacket).
youtu.be

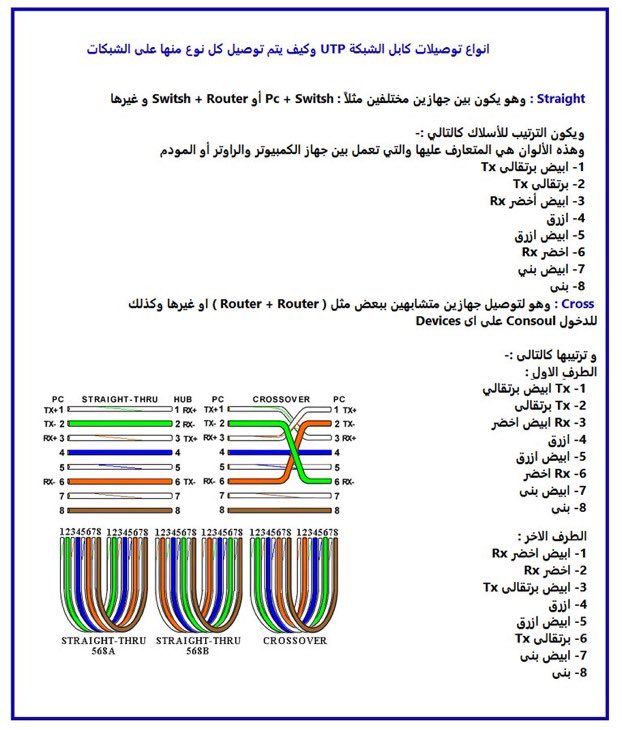

Wiring standards

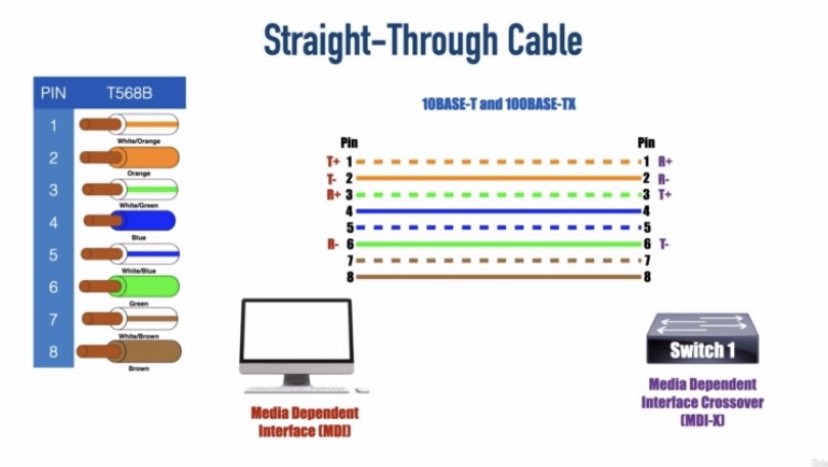

Straight through
يستخدم عند الربط بين اجهز مختلفه
Crossover through
يستخدم عند الربط بين اجهزه متشابهه
Straight through
يستخدم عند الربط بين اجهز مختلفه
Crossover through
يستخدم عند الربط بين اجهزه متشابهه
