في جميع المحطات الكهربائية يتم استخدام المولدات التزامنية وذلك لسبب مهم وهو ضمان التزامن مابين تردد هذه المولدات مع تردد الشبكة الكهربائية.
🔴لكن السؤال هو ؛ كيف يتم التحكم في تردد المولد وضمان ثبات تردده ؟
🔴و كيف يتم التحكم في جهد المولد رغم ارتفاع وانخفاض الأحمال ؟
ثريد 👇
🔴لكن السؤال هو ؛ كيف يتم التحكم في تردد المولد وضمان ثبات تردده ؟
🔴و كيف يتم التحكم في جهد المولد رغم ارتفاع وانخفاض الأحمال ؟
ثريد 👇

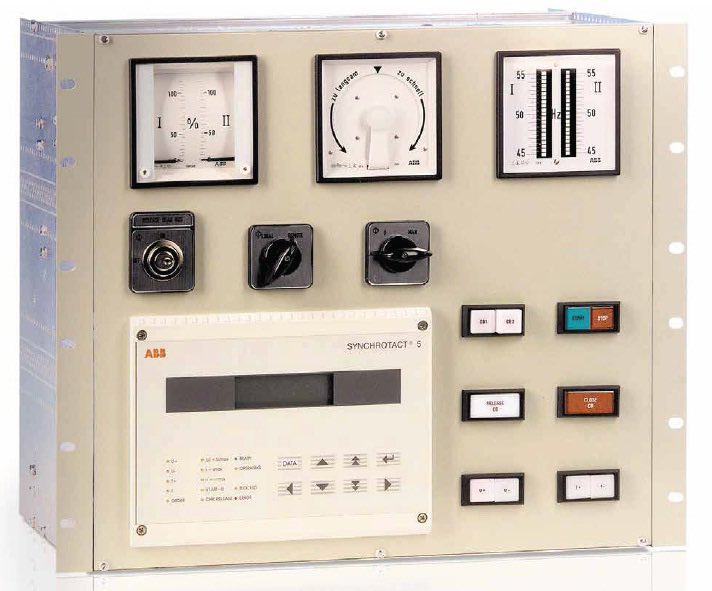

أولا ؛ يجب ان نعرف ان من شروط التزامن عند ربط مولدات محطة مع الشبكة الكهربائية ان يكون لهما نفس:
✅ التردد
✅ونفس الجهد
✅ونفس التتابع للاطوار ✅وكذلك عدم وجود فرق في زاوية الطور .
✅ التردد
✅ونفس الجهد
✅ونفس التتابع للاطوار ✅وكذلك عدم وجود فرق في زاوية الطور .
✅كيف نتحكم في التردد للمولد ؟
يتم التحكم في التردد f لضمان ثباته رغم تغير ظروف الاحمال عن طريق التحكم في سرعة التوربينة وبالتالي سرعة المولد
ولو تم ضبط السرعة فسوف يتم ضمان ثبات التردد .

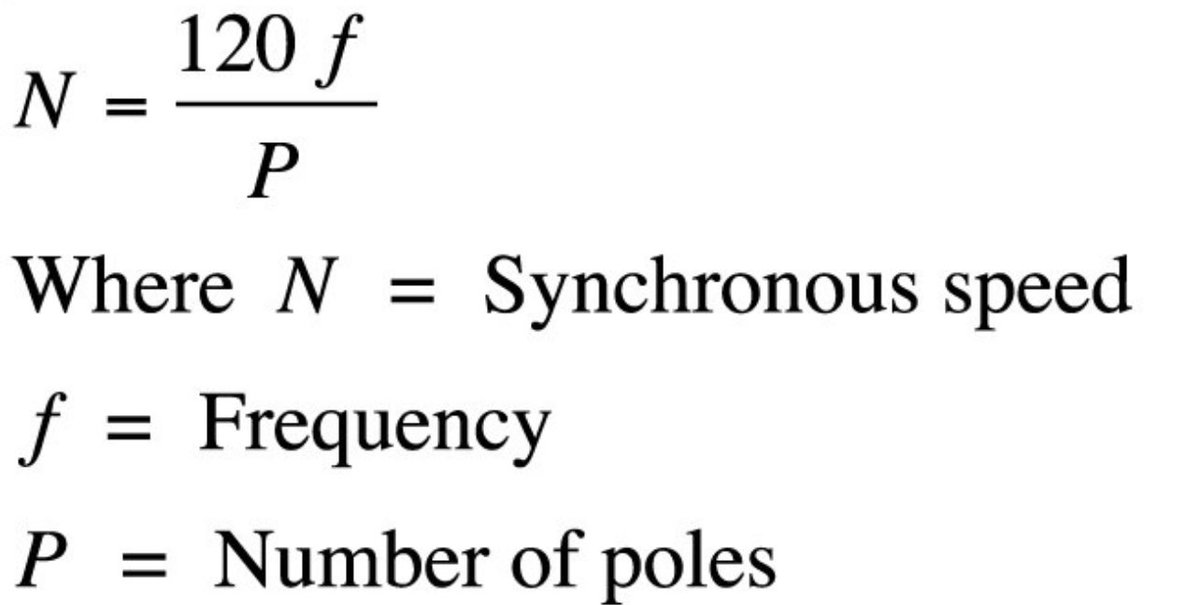

لاحظ المعادلة الشهيرة التي توضح علاقة التردد بالسرعة.
يتم التحكم في التردد f لضمان ثباته رغم تغير ظروف الاحمال عن طريق التحكم في سرعة التوربينة وبالتالي سرعة المولد
ولو تم ضبط السرعة فسوف يتم ضمان ثبات التردد .
لاحظ المعادلة الشهيرة التي توضح علاقة التردد بالسرعة.
✅ اما كيف نضمن ثبات الجهد، فيتم عن طريق التحكم في الفيض المغناطيسي عن طريق نظام الاثارة .
ويقوم عن طريق التحكم في قيمة تيار الاثارة في ملفات المجال المغناطيسي ، فكلما انخفض الجهد نتيجة زيادة الاحمال نقوم بزيادة تيار الاثارة فيزيد معه الفيض المغناطيسي فيرتفع الجهد والعكس.
ويقوم عن طريق التحكم في قيمة تيار الاثارة في ملفات المجال المغناطيسي ، فكلما انخفض الجهد نتيجة زيادة الاحمال نقوم بزيادة تيار الاثارة فيزيد معه الفيض المغناطيسي فيرتفع الجهد والعكس.
بالمناسبة هذا السؤال كان مطروحاً في احدى المقابلات الوظيفية لمهندس كهرباء في شركة سعودية عملاقة 😀
🔴وهنا فيديو تفصيلي للاجابة :
youtu.be
🔴وهنا فيديو تفصيلي للاجابة :
youtu.be
وتفاصيل اكثر بكثير لا يتسع تويتر لنشرها تجدها في كورسات منظمة ومفصلة في موقع الاكاديمية من الرابط التالي:
fahdacademy.org
