☢️ CT Gantry |

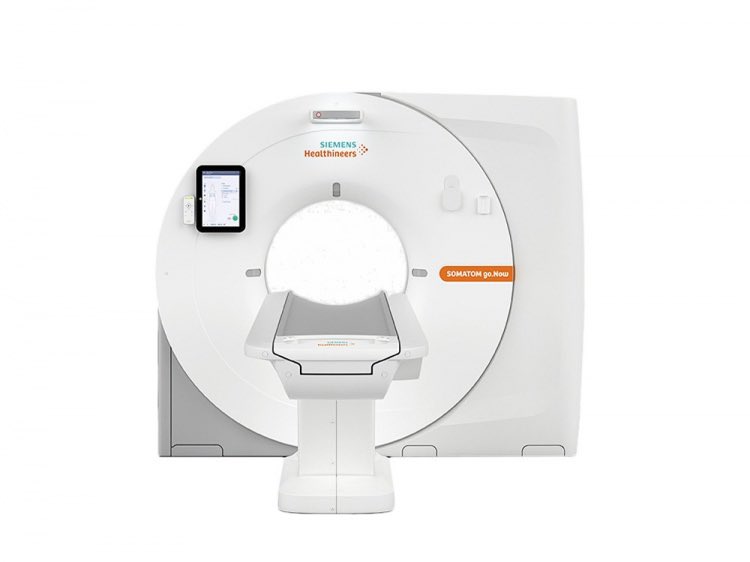

راح اتكلم باختصار عن اهم القطع الموجودة داخل دائرة جهاز الاشعة المقطعية ( CT Gantry) و عن فائدتها في تكوين صورة الاشعة المقطعية.
راح اتكلم باختصار عن اهم القطع الموجودة داخل دائرة جهاز الاشعة المقطعية ( CT Gantry) و عن فائدتها في تكوين صورة الاشعة المقطعية.
بدايةً، جهاز الاشعة المقطعية يستطيع تصوير المنطقة المستهدفة بتقنية 3D او slices, اي من جميع الزوايا و هذي هي فائدته الاساسية اللي تغلب فيها على جهاز الاشعة السينية (Conventional X-ray).

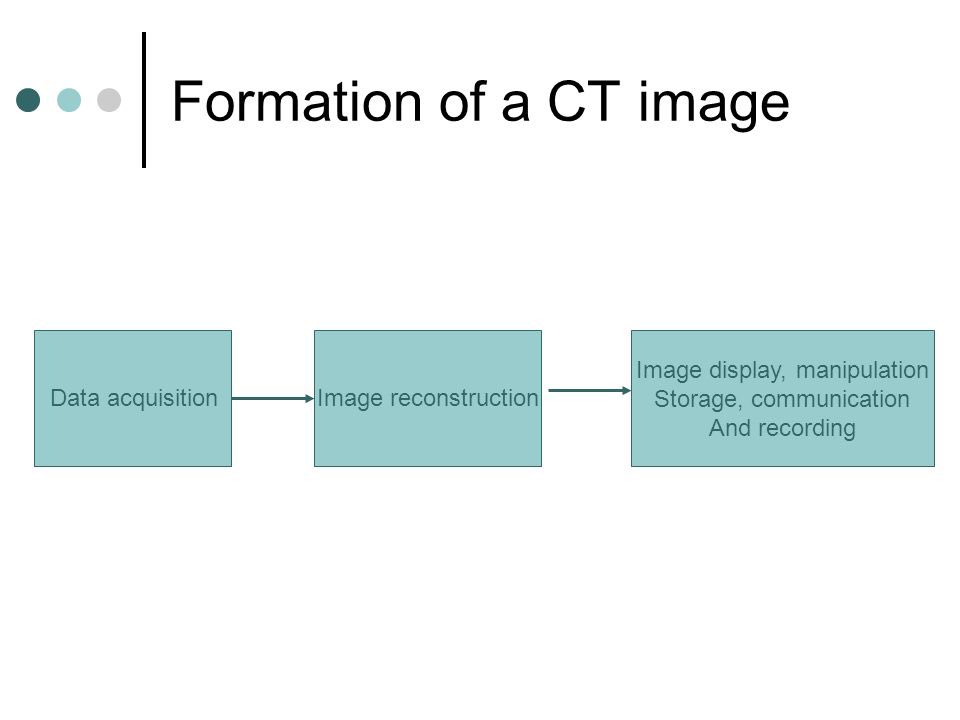

تكوين صورة الاشعة المقطعية يمر بثلاث مراحل قبل عرضها وهي على التوالي 👇🏽
تكوين صورة الاشعة المقطعية يمر بثلاث مراحل قبل عرضها وهي على التوالي 👇🏽
كل كلامنا اليوم راح يتمحور حول النقطة الاولى Data acquisition.

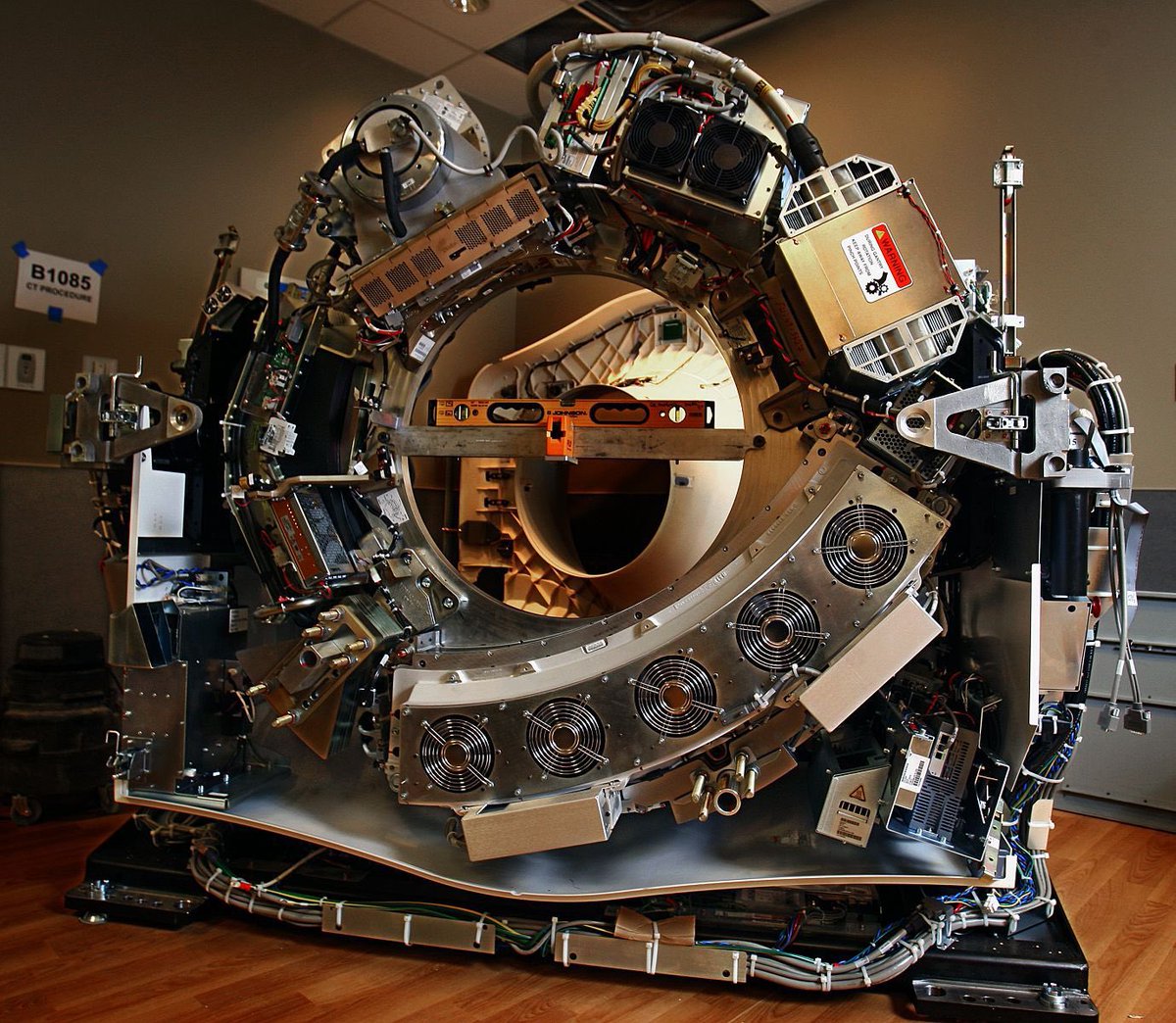

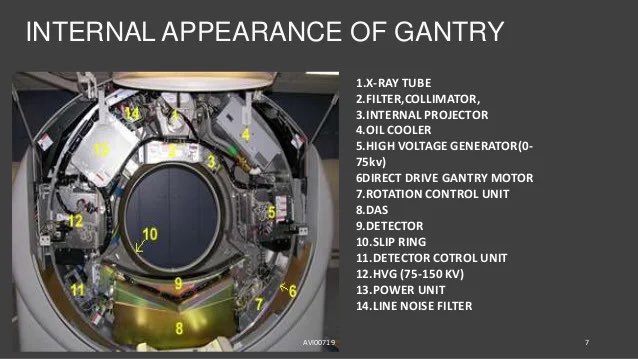

Gantry: هي الحلقة الدائرية اللي يدخل داخلها المريض و تحتوي داخلها الكثير من الاجزاء مثل
•X-ray tubs
•Filteres & Collimation
• Detectors Array
و غيرها بس هذي اهم الاجزاء اللي راح اتكلم عنها
Gantry: هي الحلقة الدائرية اللي يدخل داخلها المريض و تحتوي داخلها الكثير من الاجزاء مثل
•X-ray tubs
•Filteres & Collimation
• Detectors Array
و غيرها بس هذي اهم الاجزاء اللي راح اتكلم عنها
X-ray tube
المسؤول عن انتاج الاشعة X-ray التي تكون الصورة عبر اختلاف امتصاصها في اعضاء جسم المريض (beam attenuation) و هو نفس الموجود في جهاز الاشعة السينية (Conventional) مع وجود بعض الاختلافات في الوزن, تحمل الحرارة وحجم النقطة البؤرية ( small focal spot
المسؤول عن انتاج الاشعة X-ray التي تكون الصورة عبر اختلاف امتصاصها في اعضاء جسم المريض (beam attenuation) و هو نفس الموجود في جهاز الاشعة السينية (Conventional) مع وجود بعض الاختلافات في الوزن, تحمل الحرارة وحجم النقطة البؤرية ( small focal spot
Filters & Collimations
مع اختلاف وظيفة و تنوع كل منهم ولكن مهتهم الاساسية ترتكز على شيئين :
• تقليل الجرعة الاشعاعية على المريض
• تقليل كمية الاشعة المتطايرة
(Scatter radiation )
مما ينعكس على تحسين جودة الصورة بالتالي دقة التشخيص.
مع اختلاف وظيفة و تنوع كل منهم ولكن مهتهم الاساسية ترتكز على شيئين :
• تقليل الجرعة الاشعاعية على المريض
• تقليل كمية الاشعة المتطايرة
(Scatter radiation )
مما ينعكس على تحسين جودة الصورة بالتالي دقة التشخيص.
Detectors array (الفيلم😂)
بعدما يمتص جسم المريض الاشعة بكميات مختلفة يجي دور هذي المصفوفة باستقبال الاشعة القادمة من المريض و تجمع المعلومات و تقوم بارسالها للكمبيوتر ليعالج المعلومات و يترجمها لصور CT scan 👏.
بعدما يمتص جسم المريض الاشعة بكميات مختلفة يجي دور هذي المصفوفة باستقبال الاشعة القادمة من المريض و تجمع المعلومات و تقوم بارسالها للكمبيوتر ليعالج المعلومات و يترجمها لصور CT scan 👏.
Notes
• يمكن ان يتكون الجهاز من اكثر من X-ray tube واحد
• تختلف اعداد Detectors في المصفوفة من جهاز لاخر حسب الغرض منه و حسب تكلفته 💵.
• يمكن ان يتكون الجهاز من اكثر من X-ray tube واحد
• تختلف اعداد Detectors في المصفوفة من جهاز لاخر حسب الغرض منه و حسب تكلفته 💵.
ختامًا اتمنى ان اكون وفقت في شرح هذا الجزء و دمتم و من تحبون باتم الصحة و العافية 🙏🏽☢️
