سأبدء بنشر صور لرادارات إيرانية و ارفقها بتوضيحات مختصرة خلال #ثريد و بلتدريج و على قدر المتاح من المعلومات.

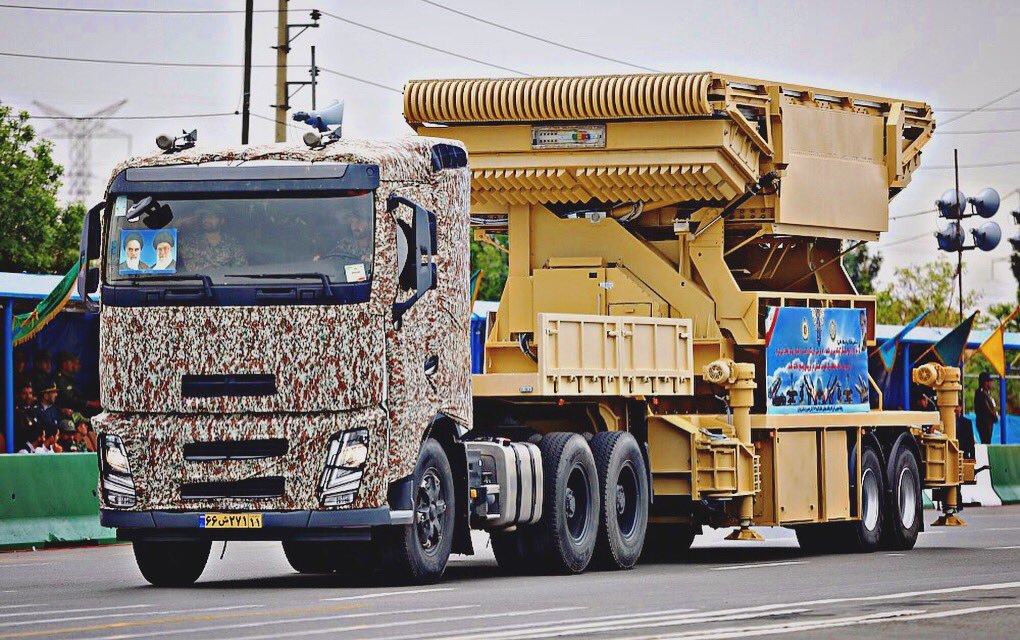

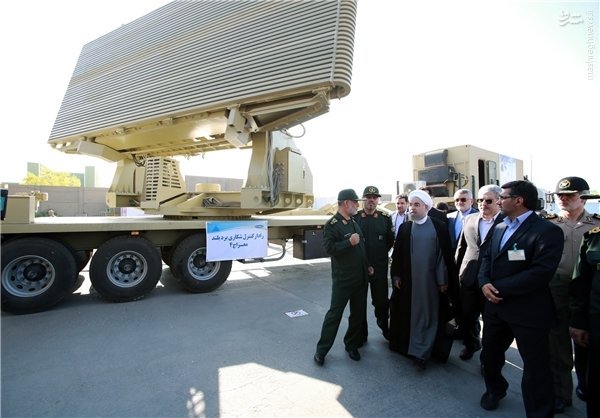

و البداية مع احد عمالقة قوة دفاع الجوي الإيراني، رادار"معراج-4"،المناظر لرادار Big Bird الروسي العامل بمنظومات s300/400.
كشف عن الرادار سنة 2016 و يعتبر احد اغلى الرادارات

رادار AESA صنع من قبل شركة صاشيراز التابعة لوزارة الدفاع و يعمل بشكل أساسي ضمن منظومة بافار-373 للدفاع البعيد المدى كرادار بمستوى بطارية..
يعمل على موجة S و قادر على رصد 300 هدف و تتبع 100 هدف حتى مسافة 450 كيلومتر و للصواريخ البالستية، 1200 كيلومتر.
يمكنه اجراء عمليات ECM و ECCM

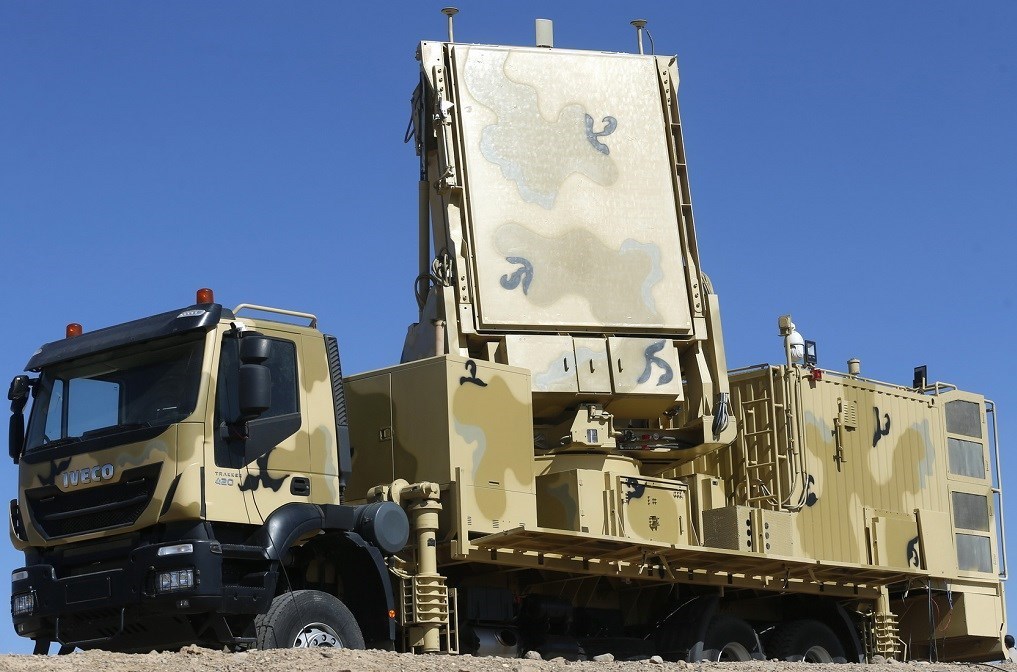

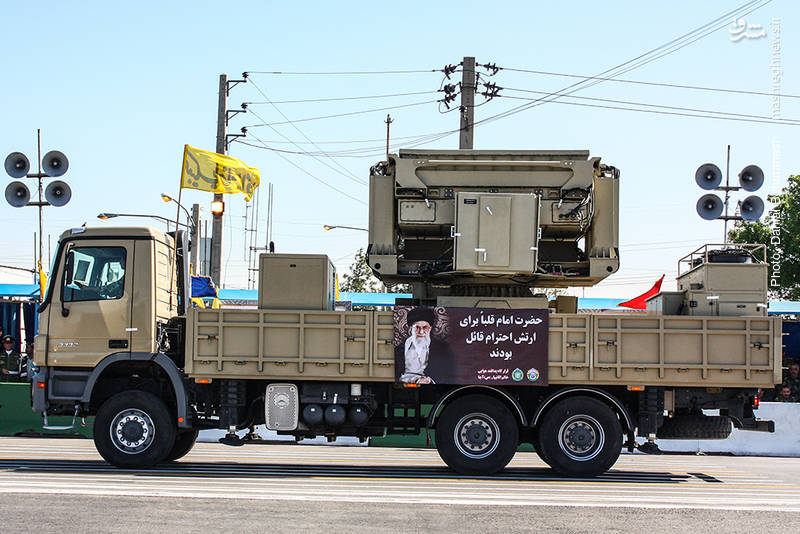

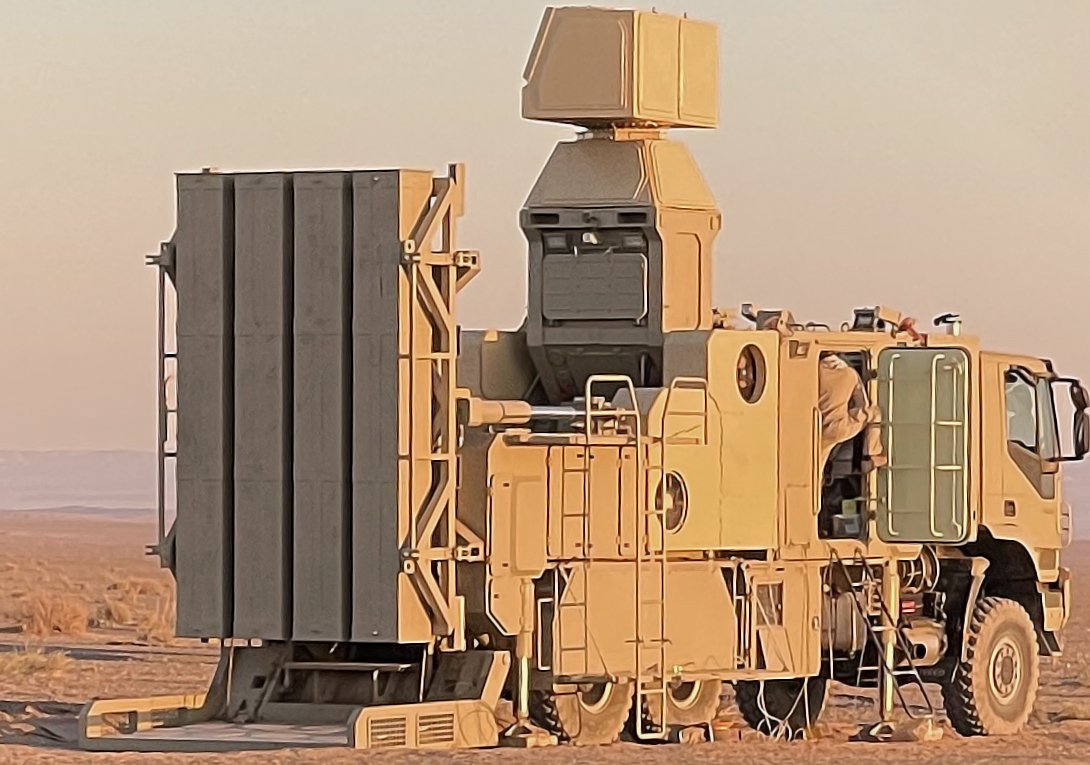

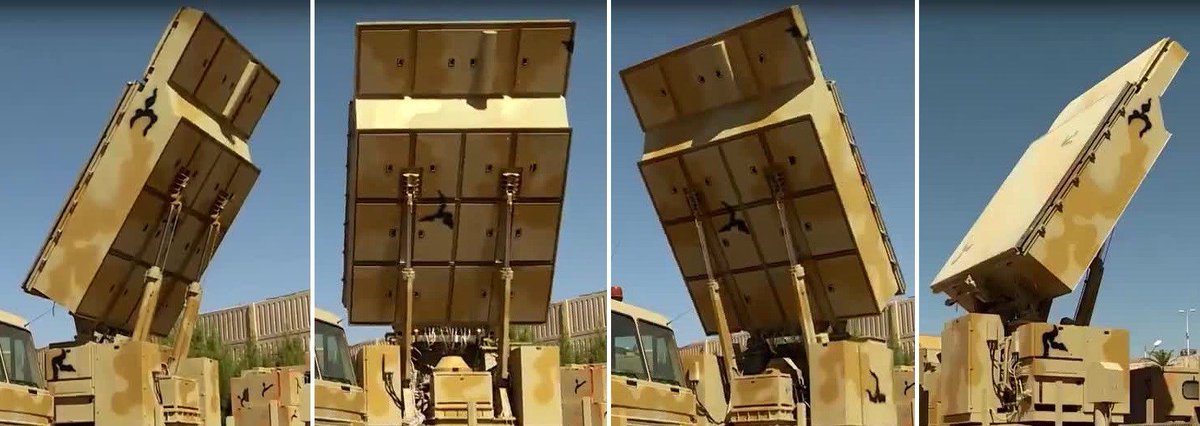

رادار الإشتباك(من دون إسم) ل منظومة بافار-373...
رادار AESA يعمل على موجة X و يمكنه تتبع 60 و الإشتباك مع 6 أهداف بلآن الواحد و توجيه 12 صاروخ على كل هدف لمسافة تفوق ال 200 كيلومتر..
يعمل ك نظير لرادار 92N6 لمنظومات s300/400 الروسية...
يحتوي على جهاز الكتروبصري لرصد الأهداف أيضا.

يمكنه توجيه صاروخين لكل هدف، يعني 12 صاروخ ل 6 اهداف*

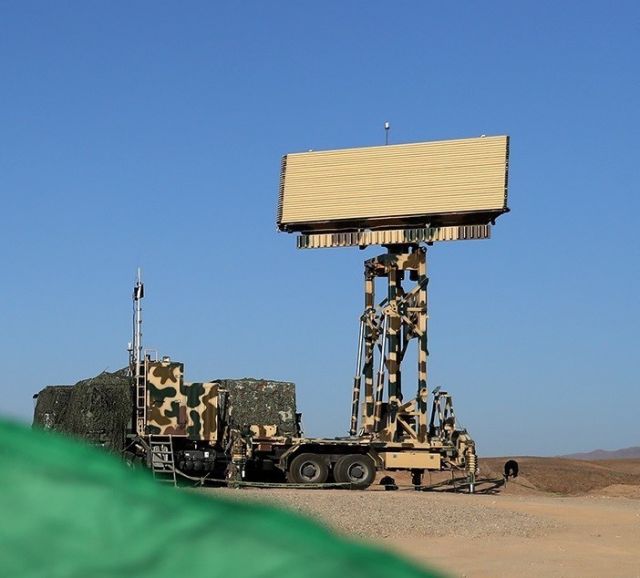

رادار الإكتشاف و التتبع(من دون إسم) لمنظومة بافار-373...
رادار AESA يعمل على موجة S و يمكنه رصد 300 هدف من بعد 320 كيلومتر و تتبعها من 260 كيلومتر..
يعمل كنظير لرادار 96L6 الروسي في منظومات s300/400...

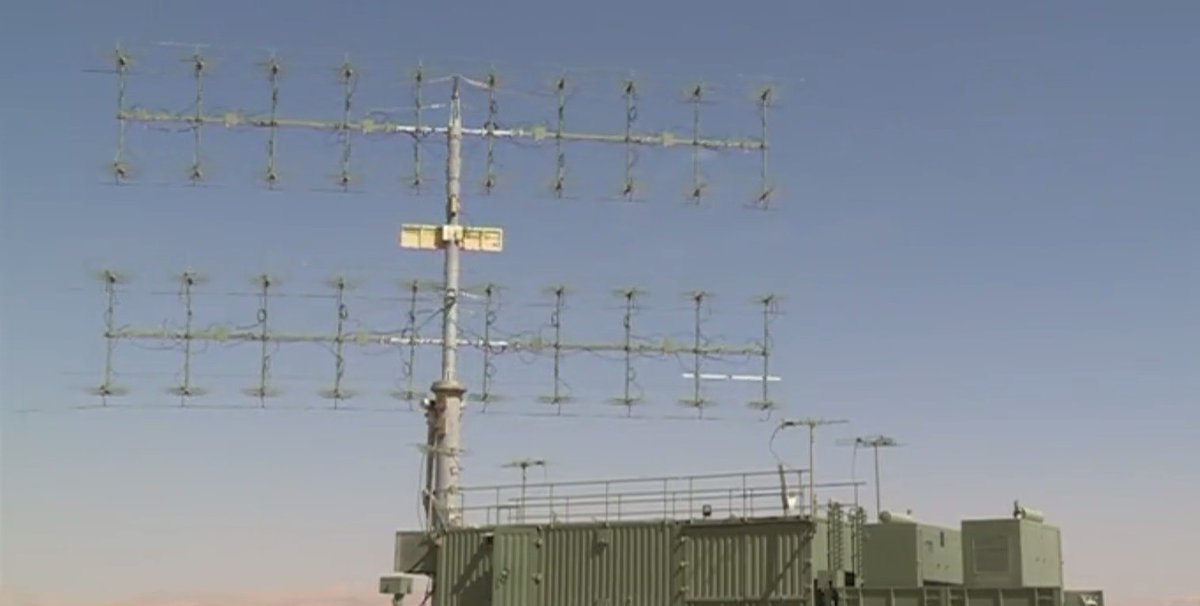

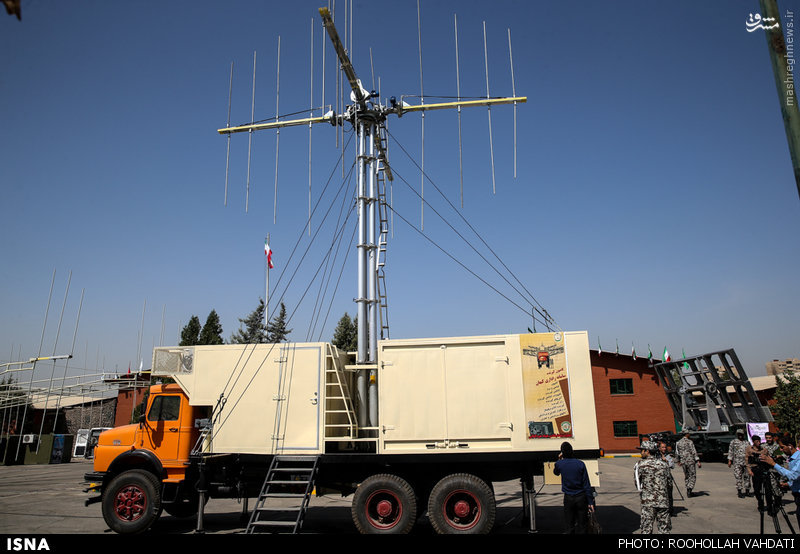

رادار مطلع الفجر-1...
رادار ثنائي الأبعاد يعمل على موجة VHF القادرة على كشف الأهداف المتخفية بمدايات أبعد من سائر الأمواج..
قادر على كشف و تتبع 100 هدف لمدى 300 و ارتفاع 20 كيلومتر..
قادر على اجراء مواجهة الحروب الإلكترونية ECCM..

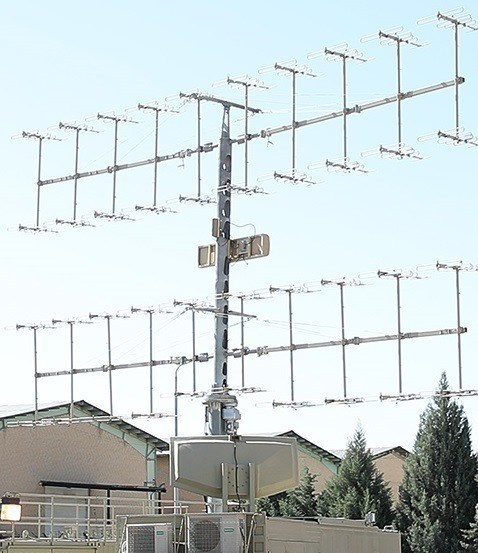

رادار مطلع الفجر-2...
رادار ثلاثي الأبعاد يعمل بموجة VHF و يمكنه رصد و تعقب 100 هدف حتى مسافة 480 كيلومتر..
قادر على مواجهة الحروب الإلكترونية و طفرة في الترددات تصل ل 100 سطح(لمواجهة حرب الإلكترونية للعدو)...
الصورة من مناورات الدفاع الجوية في سنة الفارسية الحالية..

رادار مطلع الفجر-3...
رادار ثنائي! الأبعاد و يعمل بموجة VHF و مدى يصل ل 500 كيلومتر..
يبدو انه تطوير على رادارات مطلع الفجر السابقة الذكر..
لا معلومات أكثر حول الرادار..

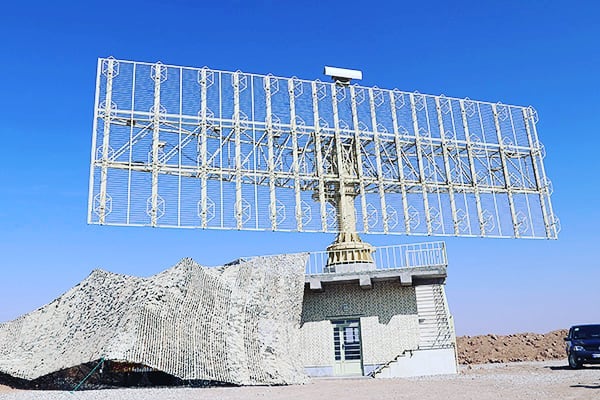

مطلع الفجر-4.
يعتقد أنه نسخة مطورة عن رادار NEBO الروسي.
رادار ثلاثي الأبعاد يعمل بموجة VHF و قادر على رصد أهداف ب RCS ب2 متر من مسافة 600 كيلومتر و الأقمار الصناعية بسرعة 23 ماخ بلمدارات القريبة من الارض و الصواريخ البالستية بسرعة 12 ماخ من مسافة 1200 كيلومتر(نسخة تصدير!)
عملاق!

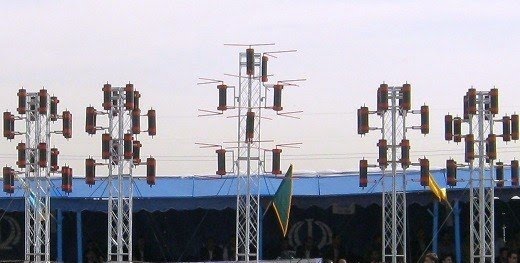

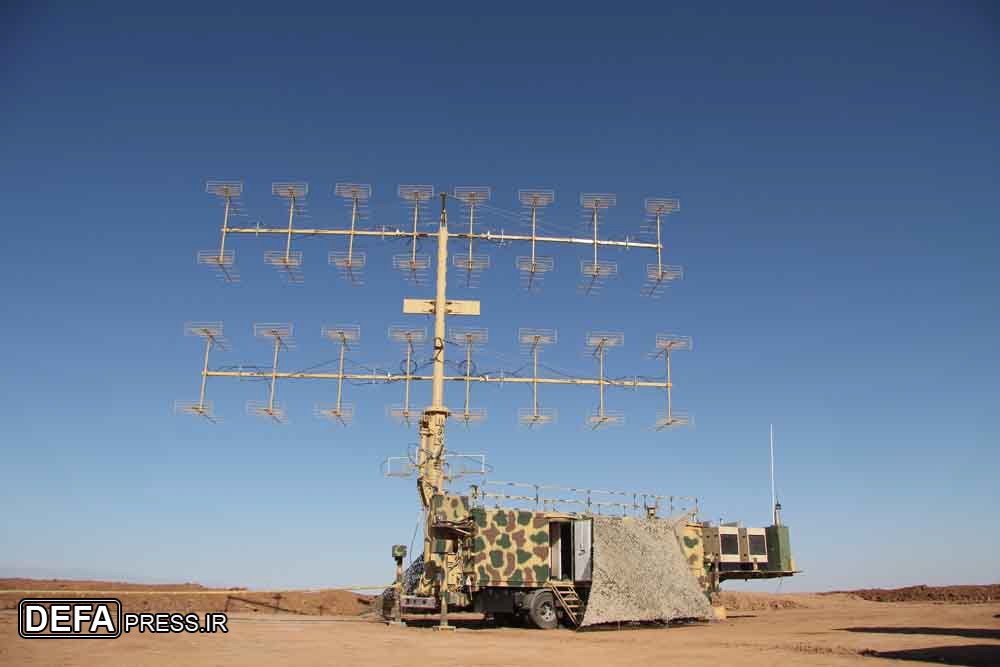

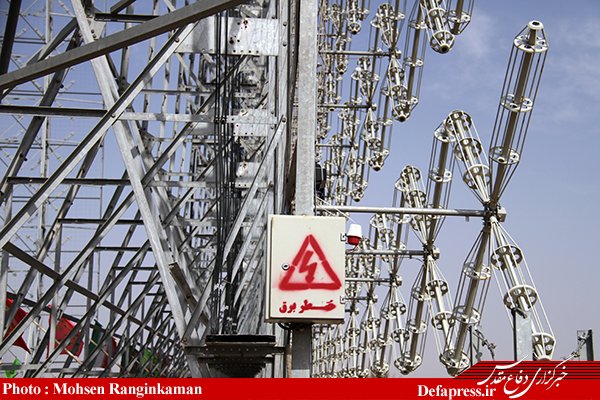

فتح14
قادر على كشف الأهداف الصغيرة و الطائرات المتخفية
الرادار يحتوي على 64 مجس من نوع خارتشنكوف سداسي الشكل، قادر على تتبع 40 هدف لمسافة 600 كيلومتر.
قدرة الرادار القصوى، 24 كيلوواط.
مرجح أن يعمل الرادار بشكل سلبي(Passive) و عدم إرسال أمواج إلكترومغناطيسية و بذالك يصعب كشف موقعه

رادار نجم...
رادار AESA يعتقد أن يعمل بموجة L او S و قادر على رصد الأجواء في حين تتبع الأهداف TWS..صفحات الرادار تتكون من 5120 مجس هوائي مكعبي..
ظاهريا يشبه راداري Gama-DE الروسي و Type-305B الصيني و يعتقد ان يكون مداه كهذين الرادارين يصل ل 400 كيلومتر...

رادار نجم 802B...

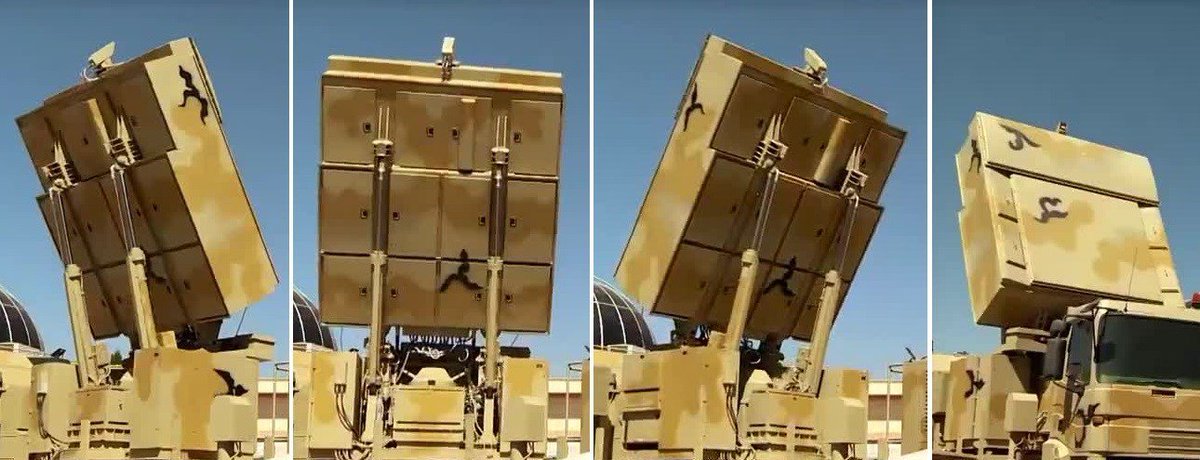

رادار AESA يعمل على موجة S و ضمن منظومة صياد للدفاع الجوي للحرس و يمكنه كشف 100 هدف على مسافة 150 كيلومتر و الإقفال على 6 أهداف و الإشتباك مع 3 أهداف في آن واحد من مسافة 120 كيلومتر.

رادار نجم-804...
رادار AESA يعمل بموجة S في منظومة 15-خرداد و يمكنه رصد الأهداف من بعد 150 كيلومتر و التتبع و الإشتباك مع 6 أهداف في آن واحد من 120 كيلومتر..
يمكن تفعيله خلال 5 دقائق فقط..

رادار جوشن...
رادار إكتشاف و إشتباك بتقنية PESA يعمل في منظومة جوشن(نسخة من 15 خرداد) التي تعمل بشكل Passive و يوجه صواريخ صياد 2 و 3 التي تصل ل 120 كيلومتر...
يعتقد أن يعمل ب موجة X و أن فكرته أخذت من رادار 30N6 فلاب ليد الروسي في منظومات s300...

رادار "سوم-خرداد"(الثالث من خورداد).
رادار AESA موجة X يعمل في منظومتي سوم خرداد و 9 دي، يتشكل من 1700 مجس هوائي و قادى على رصد الأهداف من حوالي 150 كيلومتر و التتبع من 120 و الإشتباك من 105 كيلومتر.
منظومة سوم خرداد هي التي أسقطت غلوبال هوك الأمريكية
*المعلومات عن النسخة القديمة

الرادار قادر على الإشتباك مع 4 أهداف و توجيه 8 صواريخ بإتجاهها في الآن الواحد...

رادار بشير...
رادار AESA يعمل بموجة S قادر على مواجهة الحروب الإلكترونية و كشف الأهداف المتخفية و على علو منخفض لمسافة تصل إلى 350 كيلومتر...
الرادار يعمل ك ترقب و إنذار مبكر في منظومة سوم خرداد أيضا...
*المعلومات عن النسخة الأولية..

رادار كاوش/kasta2E2..
نسخة إيرانية من الرادار الروسي kasta2E2، ثلاثي الأبعاد، يعمل على موجة UHF و قادر على رصد الأهداف من ارتفاعات عالية حتى العلو المنخفض و لمسافة تصل ل 150 كيلومتر.
الرادار نشط جدا في الدفاع الحوي الإيراني و يعمل كرادار مراقبة في منظومات مرصاد، سوم خرداد،تور و..

رادار كاوش(العامل في منظومة مرصاد)...
يعمل على موجة L قادر على كشف الأهداف من مسافة 220 كيلومتر...
الرادار تطوير إيراني على رادار PAR لمنظومة هوك الأمريكية...

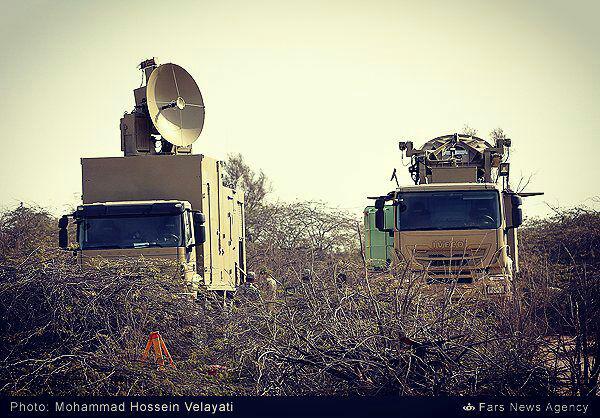

رادار جويا...

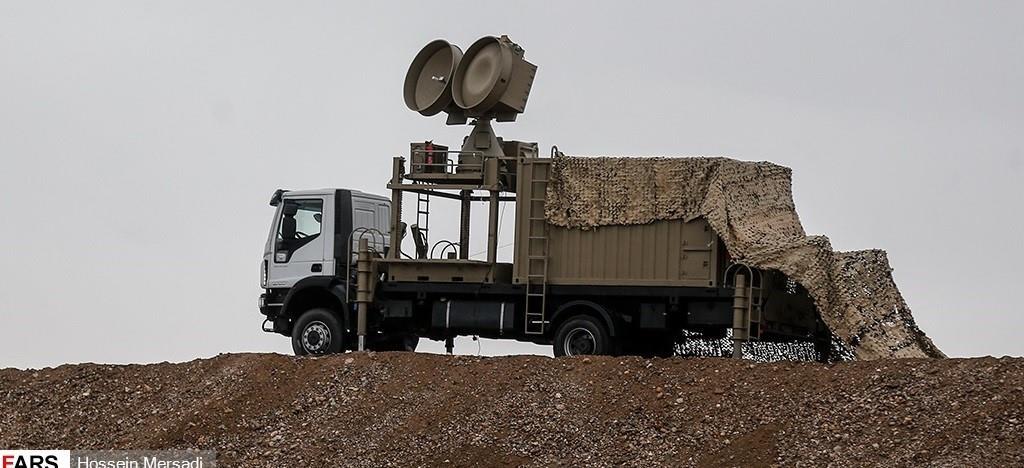

رادار بالس دابلر، يعمل في منظومة مرصاد للدفاع الجوي بموجة X..
الرادار شغل خصيصا لكشف الأهداف على العلو المنخفض و هو تطوير على رادار CWAR لمنظومة هوك الأمريكية...

رادار هادي...

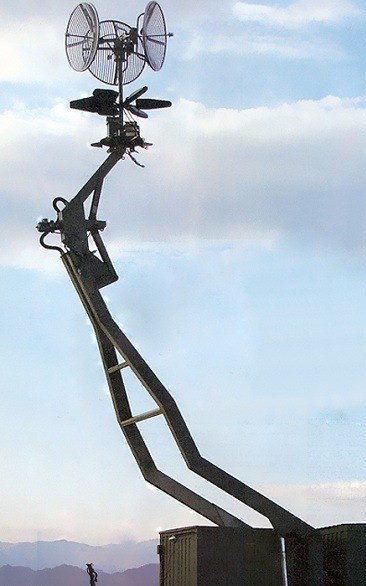

يعمل ضمن منظومة مرصاد كرادار اشتباك لتوجيه الصواريخ و يعمل بموجة Ku..
الرادار تطوير ايراني على رادار HPIR العامل في منظومة هوك الأمريكية..

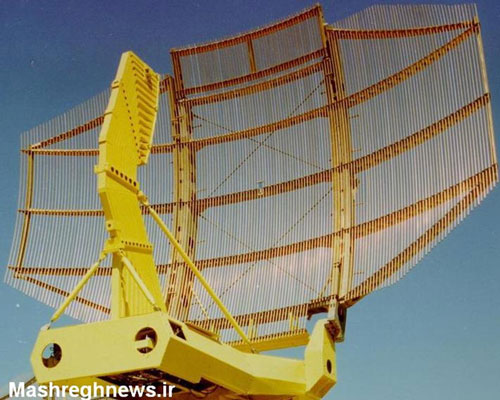

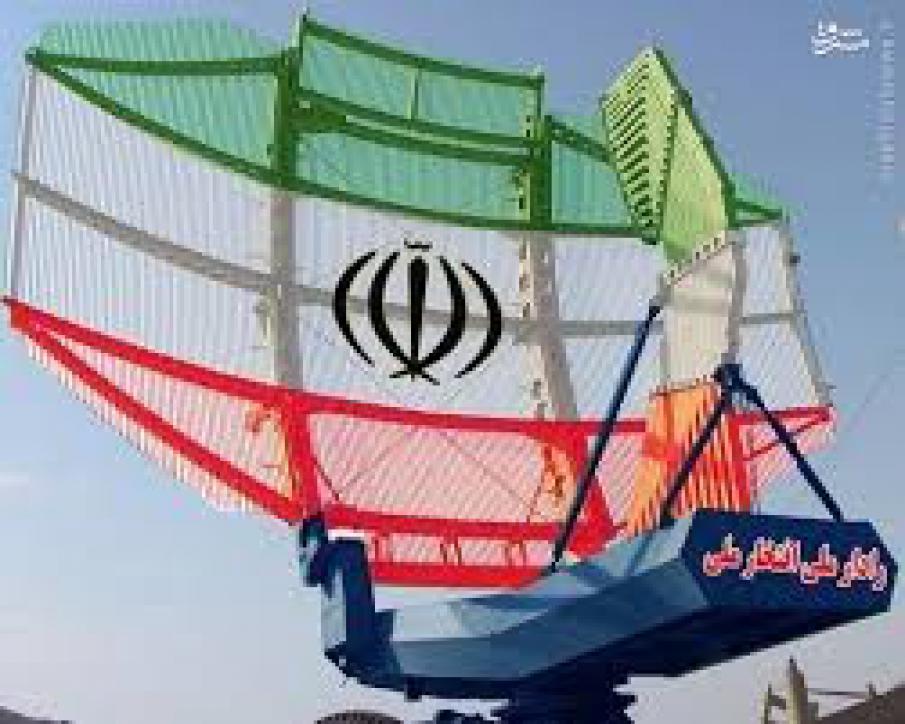

رادار ملي...
اول رادار وطني صنع في ايران قبل 24 سنه..
مداه 450 كيلومتر و أظن يعمل على موجة S..

رادار كاشف-1...
رادار ثنائي الأبعاد يعمل على موجة S و قادر على رصد 100 هدف و تتبع 20 هدف في آن واحد لمسافة تصل ل 150 كيلومتر و حتى ارتفاع 14 كيلومتر...

رادار كاشف 2...
تطوير على الرادار مذكور فوق، ليصل مدا عمله ل 200 كيلومتر...
استخدمت تقنيات و قطعات أكثر تقدما بهذا الرادار...

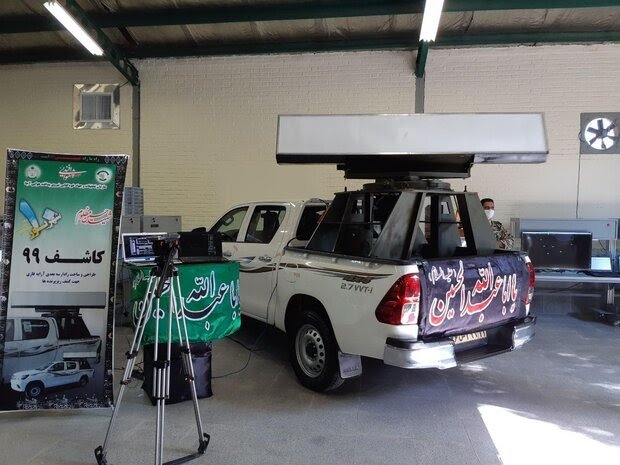

رادار كاشف-99...
رادار AESA ثلاثي الأبعاد قادر على رصد 300 هدف على بعد 12 كيلومتر..(شخصيا)أظن يعمل على موجة L...
الرادار يعمل في منظومات الدفاع القريب و لدعم المنظومات الدفاعية بلمعلومات الرادارية..مثل نظام مجيد للدفاع الجوي..

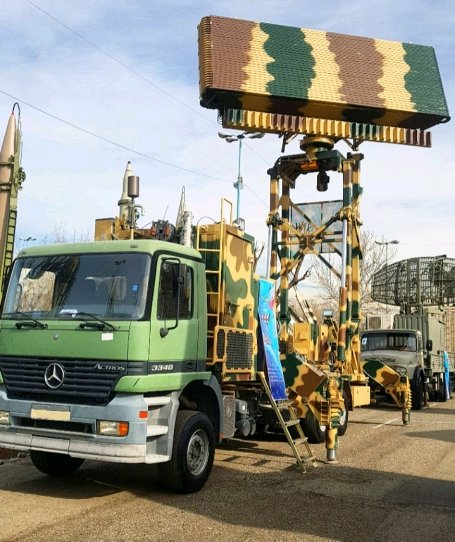

رادار آرش...
رادار AESA ثنائي الأبعاد يعمل على موجة L قادر على رصد و تتبع 200 هدف لمسافة تصل ل 450 كيلومتر...
يعتبر ضمن رادارات LPI و لديه قدرة اجراء عمليات ECCM و تشفير الذبذبات...

نقطة و تصحيح:
الرادار يبدو أنهو PESA بدل ال AESA...
النقطة انو البعض كان يتصور ان الرادار مصفح طوري، لكن قبل سنوات ذكر في تفاصيل الرادار رسميا أنه آراي فازي(PESA)..

رادار البرز...
تطوير على رادار آرش، ثلاثي الأبعاد يعمل بموجة L و قادر على رصد 300 هدف في الآن الواحد لمسافة 450 كيلومتر..

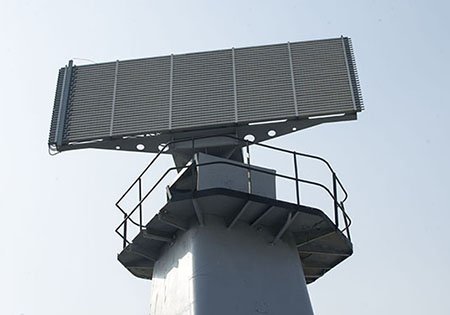

رادار عصر...
رادار AESA ثلاثي الأبعاد يعمل على موجة S و يمكنه رصد 100 هدف لمسافة 200 كيلومتر..
صنع خصيصا للسفن الحربية و حاليا موجود على عدد من السفن..

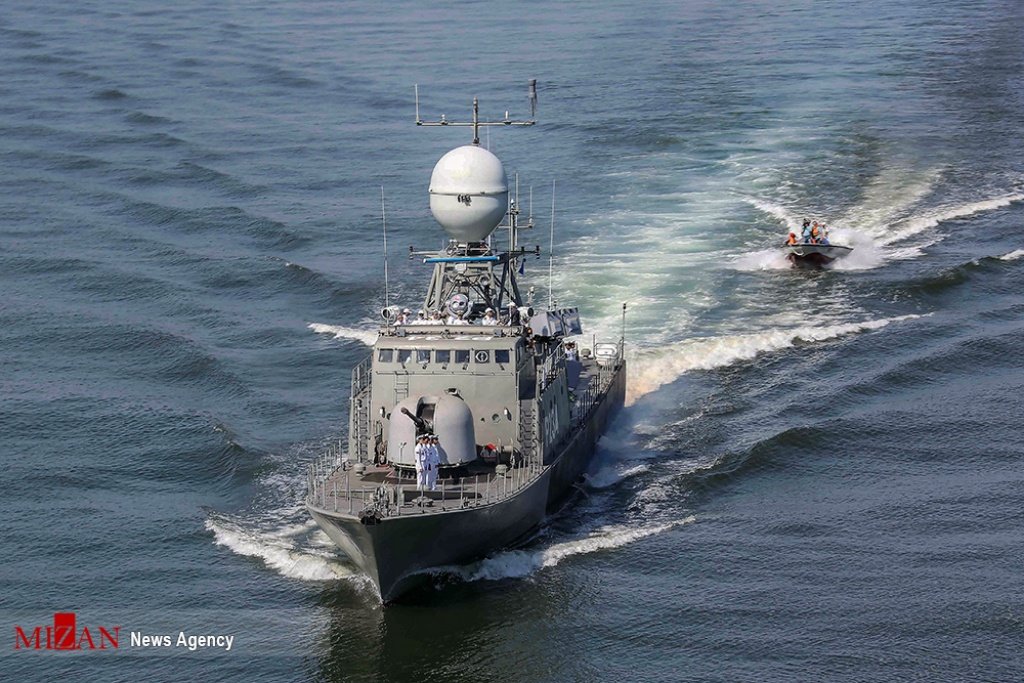

رادار عصر المطور...
تطوير على رادار عصر المذكور سلفا، رادار AESA ثلاثي الأبعاد يعمل على موجة X و لمدى يصل ل300 كيلومتر و إمكانية توجيه الصواريخ و الإشتباك مع الأهداف.

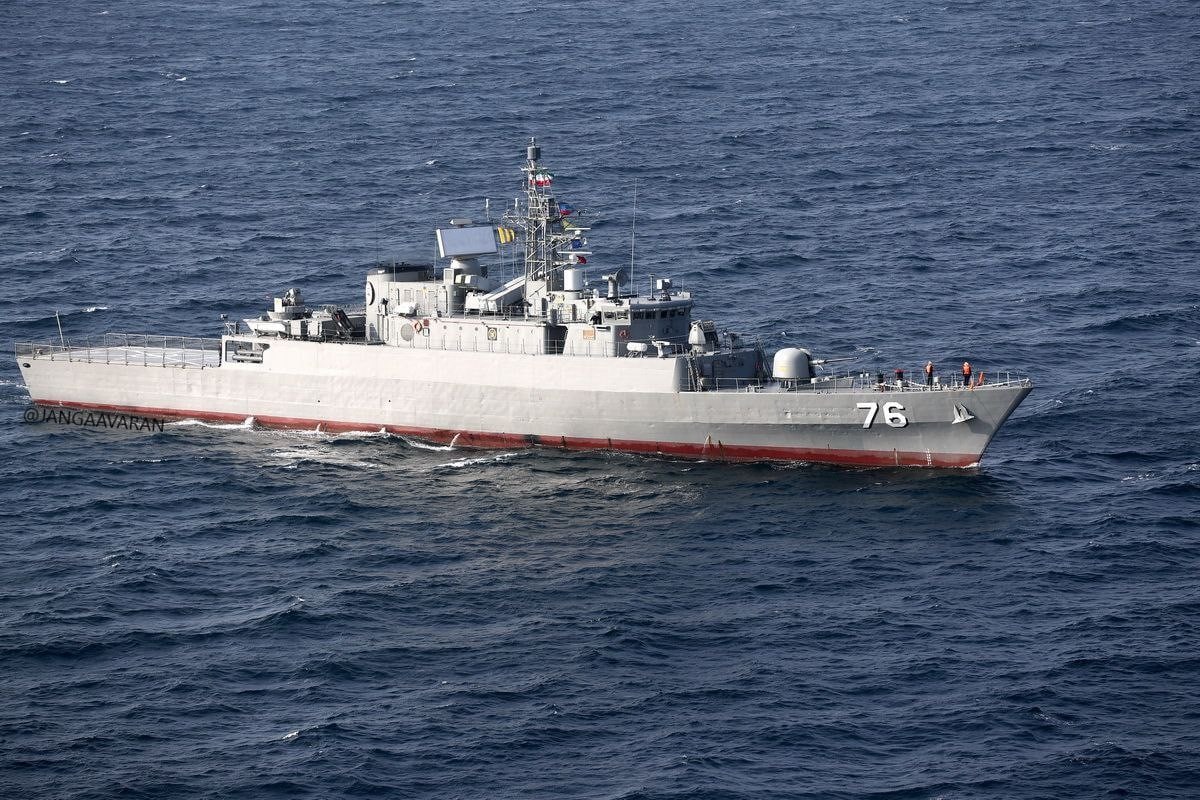

تشاهدون صور من الرادار على متن سفينة جماران، خلال مناورات البحرية الإيرانية-الروسية-الصينية في شمال محيط الهندي..

رادار عين النسر...

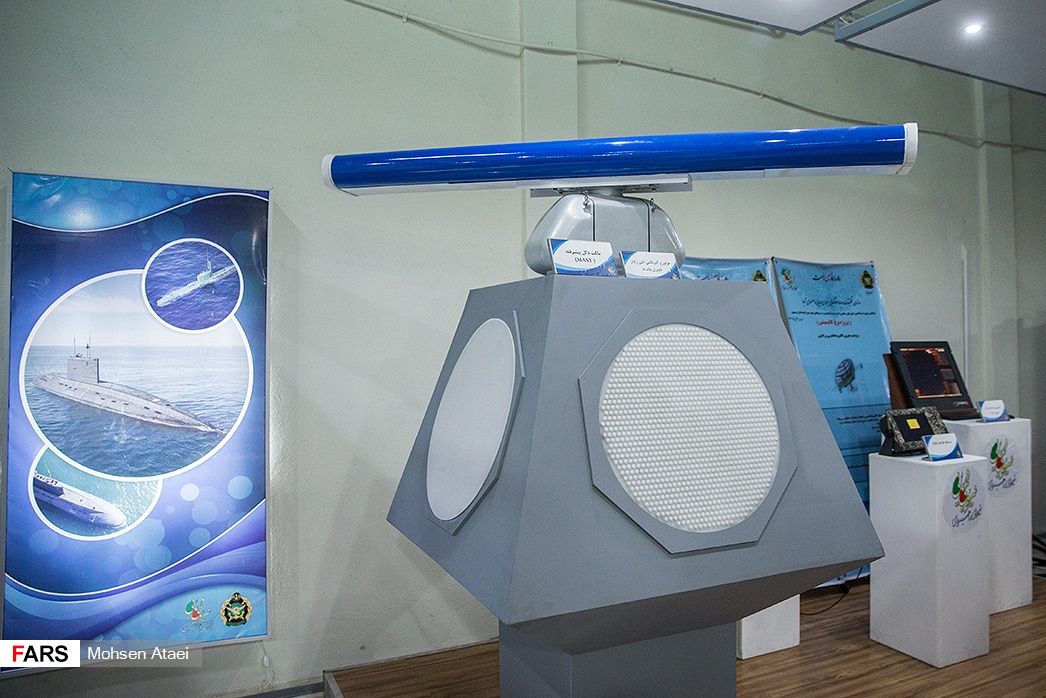

رادار بحري رباعي الوجهة، AESA يعمل على موجة S و يمكنه كشف 100 هدف لمسافة 200 كيلومتر و تتبع 12 هدف في الآن الواحد..
الرادار لم يشاهد على السفن الى الآن، لكن هناك نسخة مستحدثة ثلاثية الوجهه، يعتقد أنها تعمل بموجة X، ينتظر مشاهدتها على الجيل الجديد للسفن الحربية.

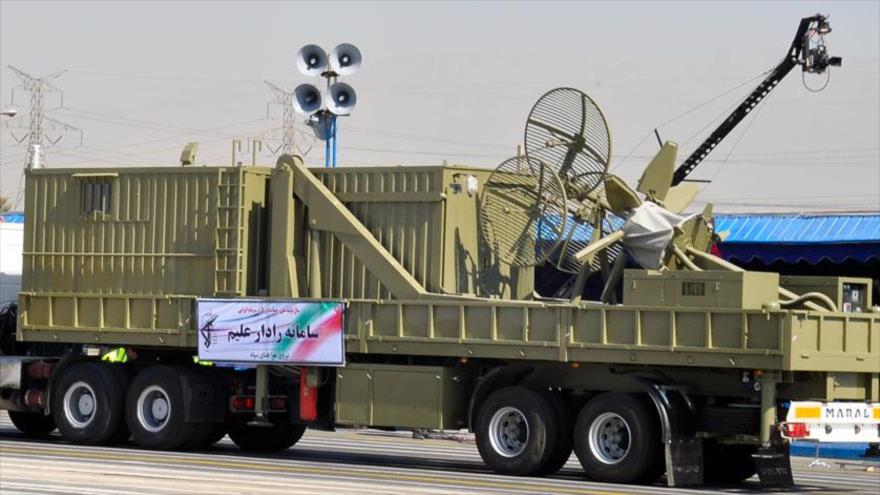

رادار عليم السلبي...
بمدى 250 الى 300 كيلومتر و إمكانية كشف الأهداف حتى مادون ارتفاع 20 متر...
لم يذكر باي موجة يعمل..لكن يبدولي من عائلة امواج HF...

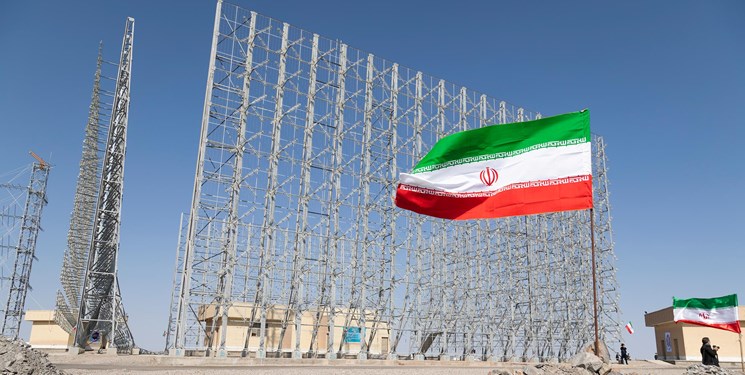

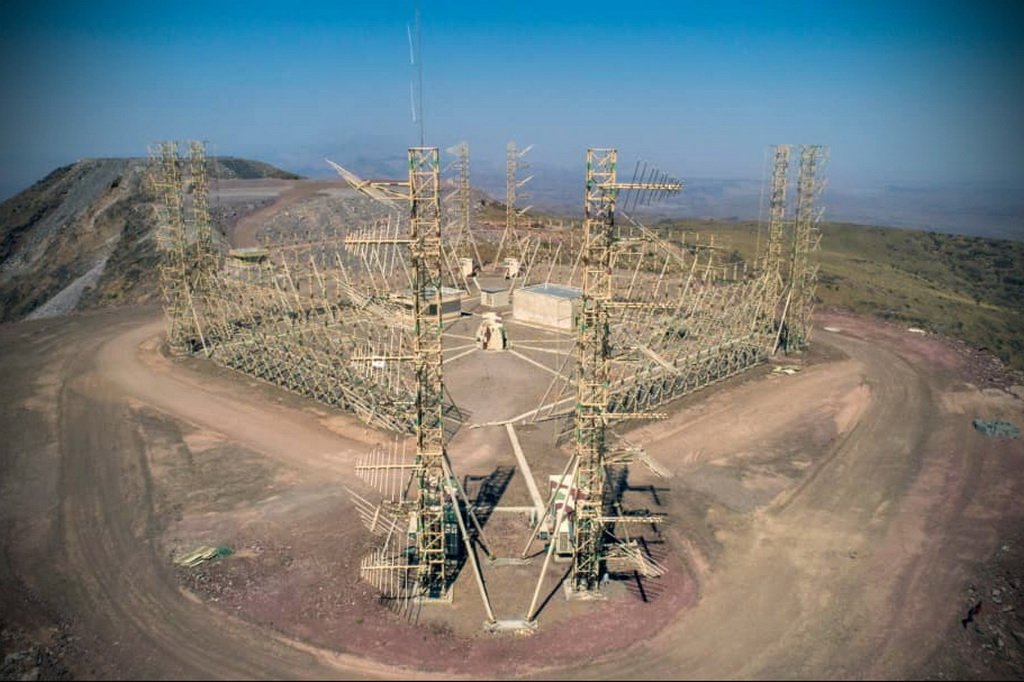

رادار قدير
نوعية OTH بمدى ١١٠٠ كيلومتر و ارتفاع رصد ٣٠٠ كيلومتر، بموجة HF,VHF,UHF.
الرادار عبارة عن نسخة إيرانية من رادار رزونانس NE الروسي و توجد النسختين الإيرانية و الروسية في البلاد.
في الصورة الأخيرة تظهر صفحة الرادار قدير في الأهواز و يرصد سماء دول المجاورة، الكويت و العراق

رادار مراقب..
رادار إنذار مبكر AESA (لم تذكر موجة العمل) بإمكانية رصد ٣٠٠ هدف لمسافة ٤٠٠ كيلومتر..

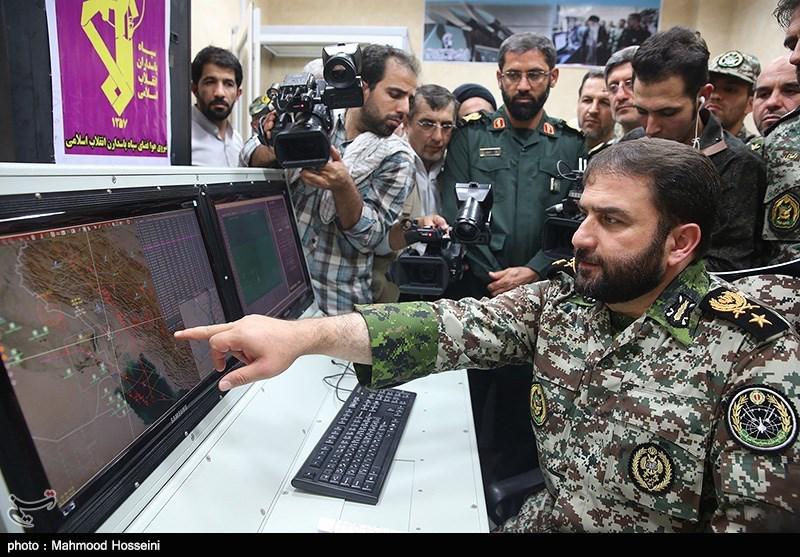

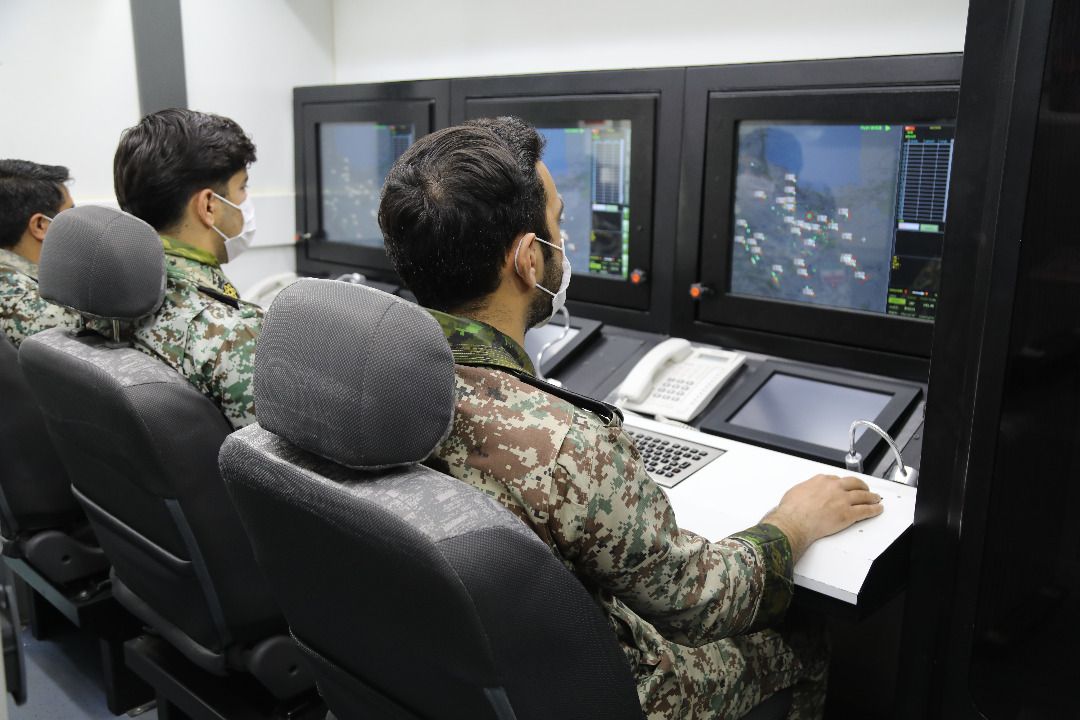

في الصورة الثانية غرفة التحكم للرادار، يظهر تغطية مساحة شاسعة من إيران(دائرة بقطر ٨٠٠ كيلومتر)...

رادار منظومة زوبين
ثلاثي الأبعاد، بمدى كشف ١٠٠ هدف من مسافة ٣٠ كيلومتر و الإشتباك مع ٨ أهداف من مسافة ٢٠ كيلومتر
الظاهر(غير مؤكد) الرادار علاوة على الجزء العلوي الذي يدور ٣٦٠ درجة بإستمرار، يحتوي على رادار إشتباك رباعي الوجهه تحت الرادار الدوار..
تخميني يعمل ب موجات Xو L(الدوار).

رادار قدس.

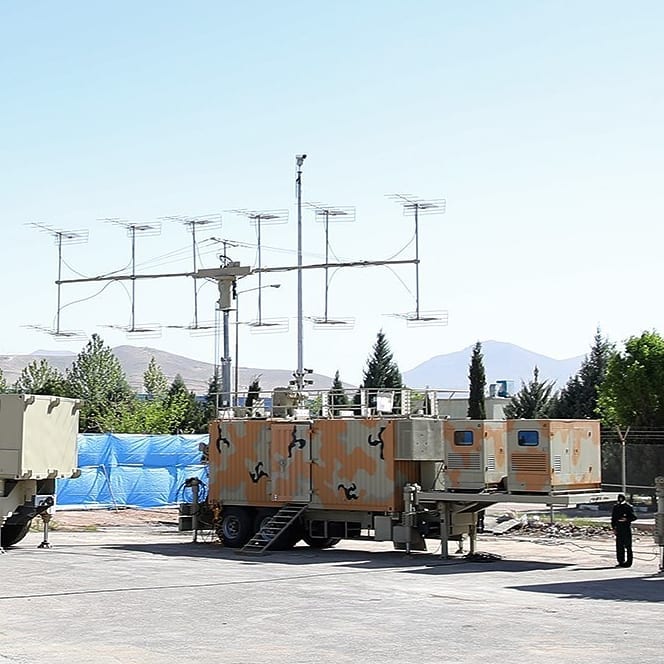

نسخة ايرانية مطورة من رادار فوستوك البيلاروسي بمدى كشف ٥٠٠ كيلومتر(١٤٠ كيلومتر أكثر من البيلاروسي) و ارتفاع ٩٠ الف قدم.
ثلاثي الأبعاد يعمل بموجة VHF و بتقنية آراي ذبذباتي(pulsed array).
لديه قدرة عالية لكشف الأهداف المتخفية و يساعد بتحييد طيران حرب الإلكتروني للعدو..

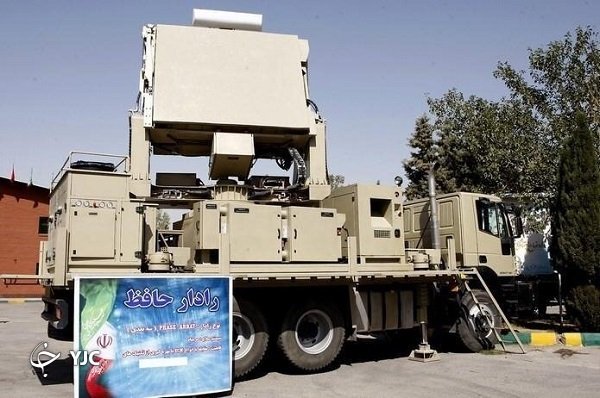

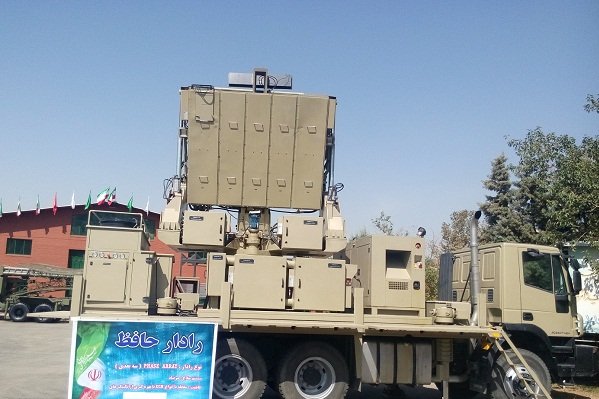

رادار حافظ...
ثلاثي الابعاد بتقنية AESA يعمل على موجة S (اغلب الظن بناء على النسخة التصديرية) و امكانية كشف ١٠٠ هدف لمسافة ٢٥٠ كيلومتر و الإشتباك مع ٤ او ٦ اهداف...يعمل بشكل ٢٤ ساعة(من دون توقف)...يمكنه المقابلة مع الحروب الإلكترونية

رادار ثامن...
كشف عنه سنة ٢٠١٢، يعمل بموجة VHF و قادر على كشف الاهداف المتخفية من مديات متوسطة...
*الطائرة من دون طيار غلوبال هوك الأمريكية إكتشفت بواسطة هذا الرادار و اوكلت مهمة الاستهداف لمنظومة سوم خرداد...
*الصورة نموذج عن الرادار...لا توجد صورة منه!

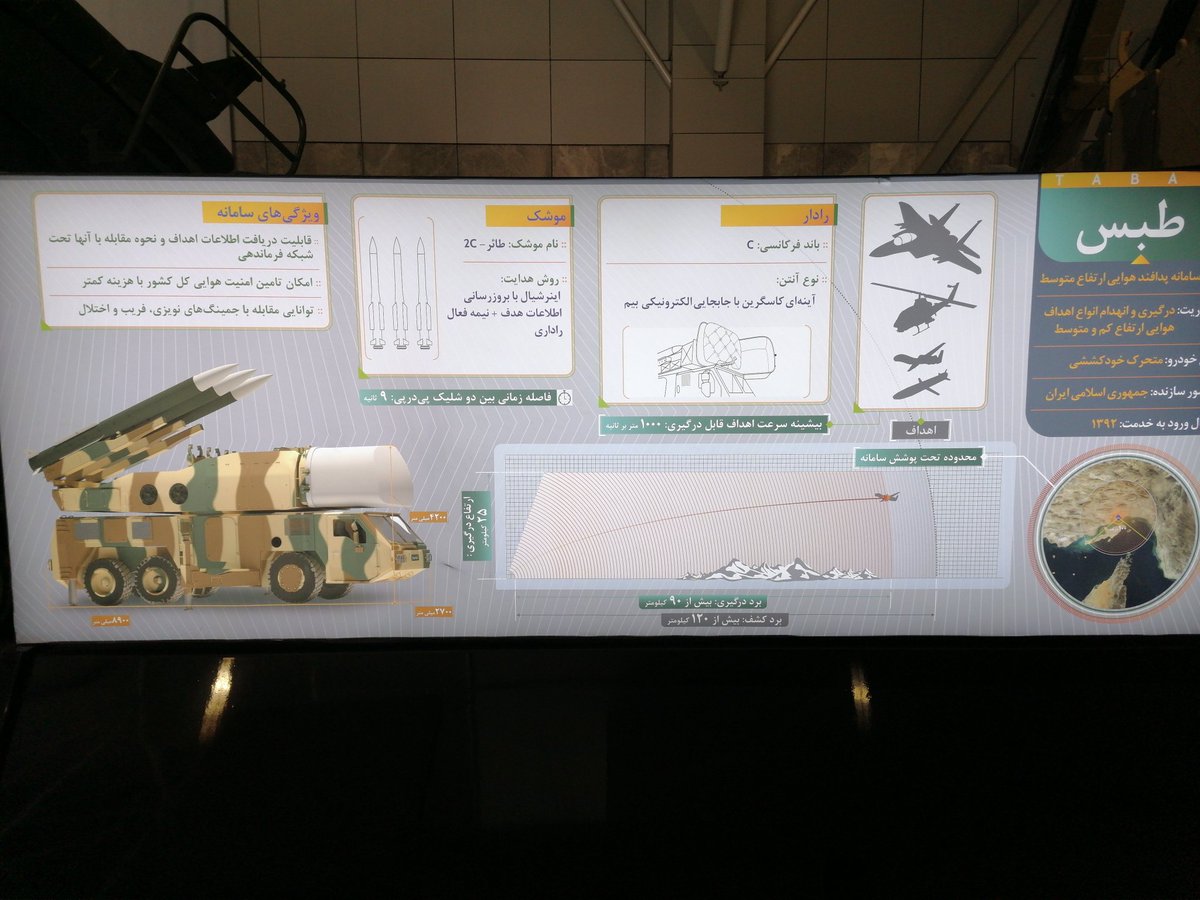

رادار منظومة طبس للدفاع الجوي..

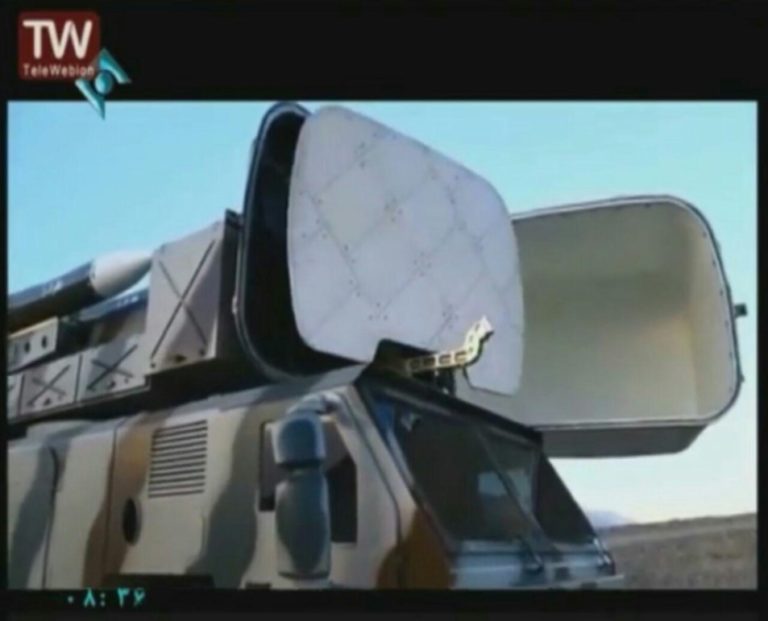

رادار آراي مسطح يعمل بموجة C (G/H) و قادر على إشتباك في الآن الواحد مع هدف واحد(معلومة قديمة-ربما ازداد العدد حاليا) لمدا كشف يصل لاكثر من ١٢٠ و مدى إشتباك لأكثر من ٩٠ كيلومتر.
خيار مفضل لإحداث دفاع جوي راداري متوسط المدى بكلفة رخيصة و كفائة عالية.

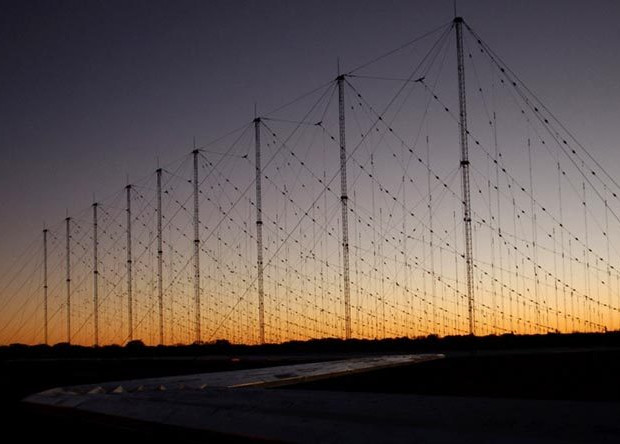

رادار سپهر...
رادار نوع OTH لرصد الأهداف خارج نطاق الروؤية، يعمل بموجة HF بمدى ٢٥٠٠ كيلومتر(يتراوح بين ٨٠٠ الى ٣٠٠٠ كيلومتر)..
رادارات سهلة من وجهة احداث الهيكل و الآنتينات لكن غالية جدا و صعبة التحليل و تفسير المعلومات الحاسوبية...
لا توجد صورة عنه...الصورة تحت ديكورية

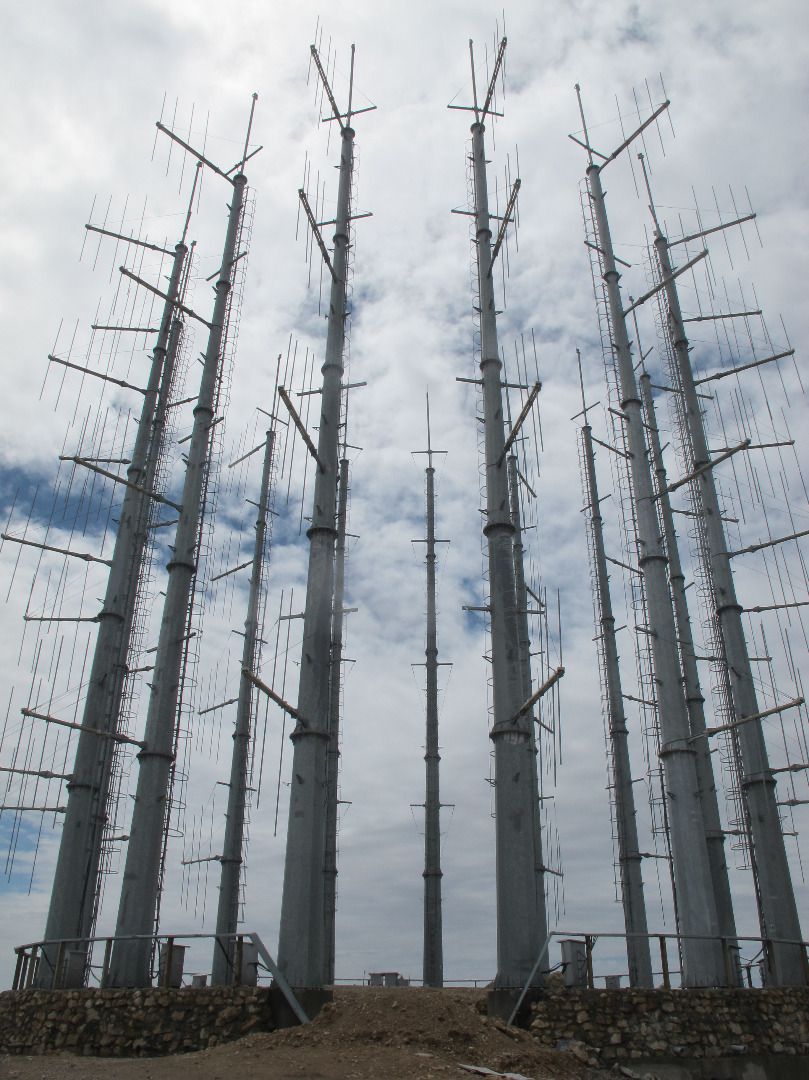

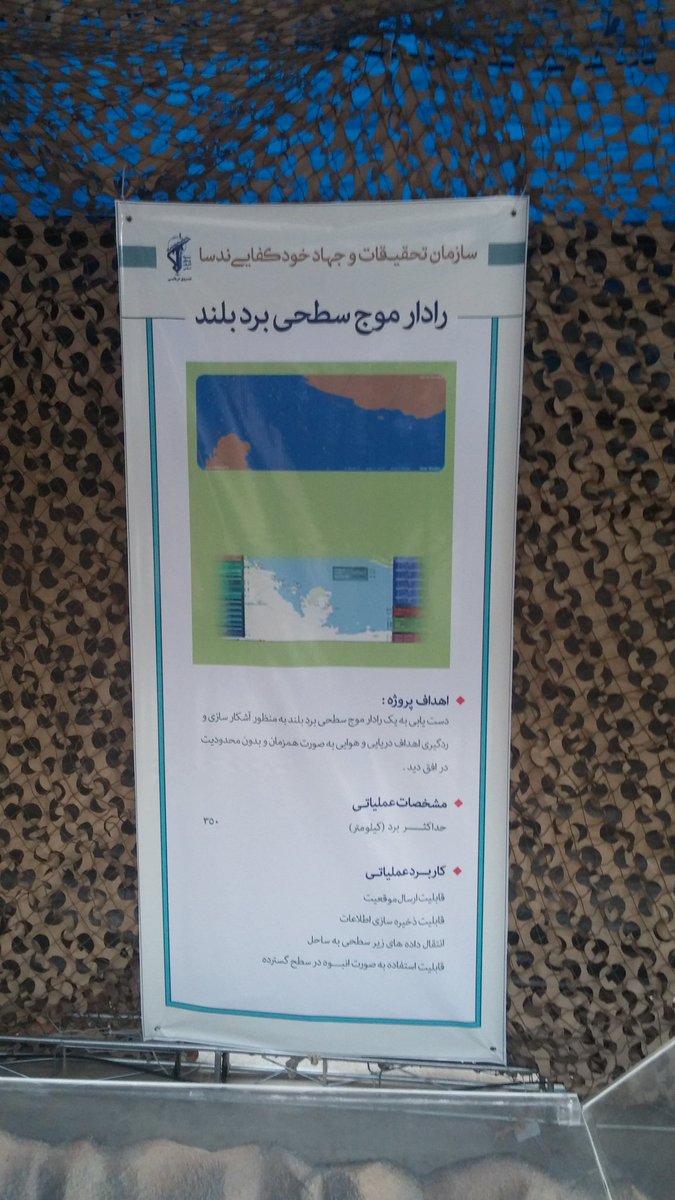

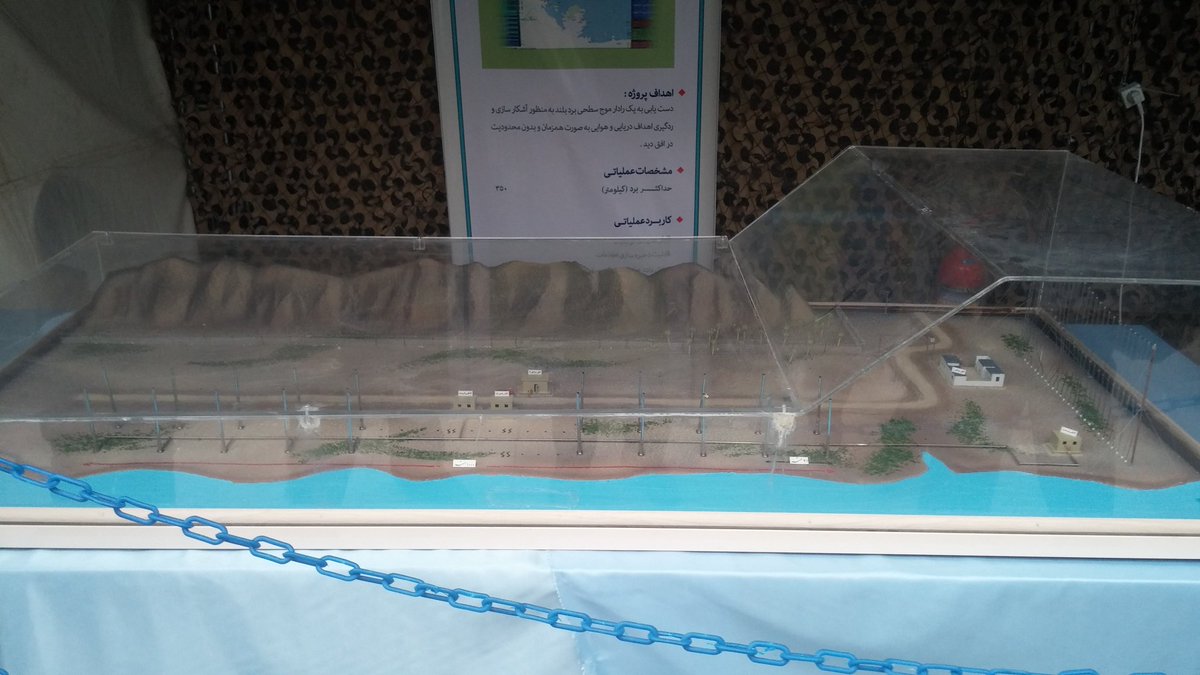

رادار ماوراء الأفق OTH (موجة سطحية) للحرس المطل علي مياه الجنوبية و يمكنه رصد الأهداف السطحية(لمدى ٣٥٠ كيلومتر) و الجوية...
لم يكشف رسميا عن الرادار و الصور و النموذج من أحد معارض الحرس للسلاح داخل البلاد...

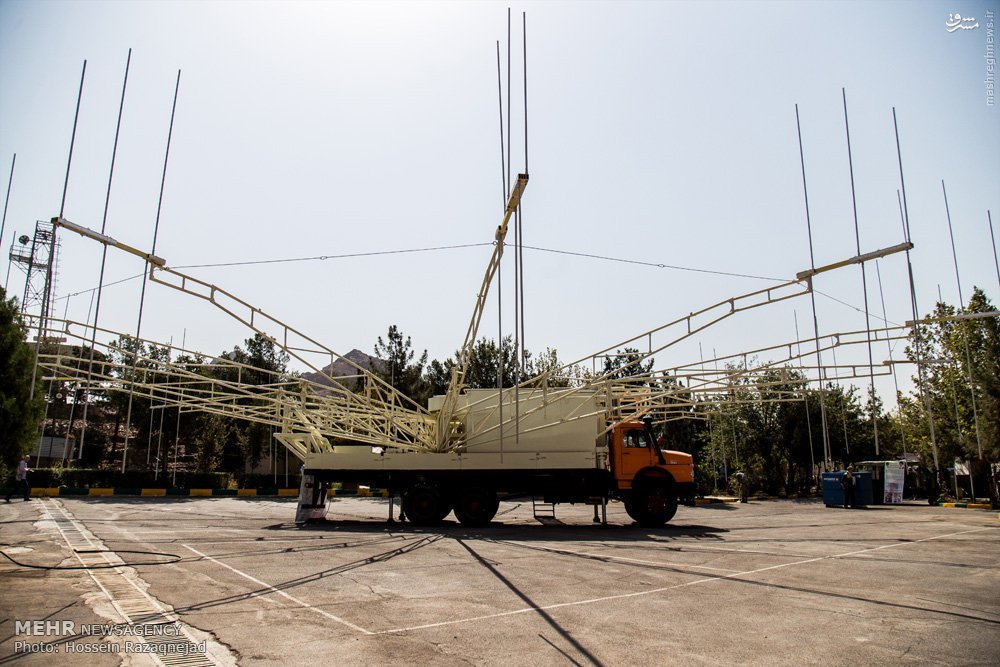

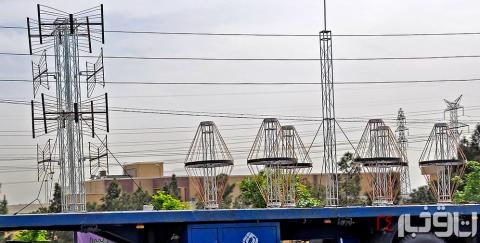

رادار كيهان...
أول رادار نوع OTH متحرك بلعالم(و ربما الوحيد)، ثنائي الأبعاد، موجة HF بمدى ١٠٠٠ كيلومتر(غير مؤكد) و متشكل من جزئين، شاحنة ارسال و شاحنة إستقبال، بإمكانية كشف الأهداف المتخفية من فواصل بعيدة و التحرك للإفلات من عمليات مضادة للرادارات للعدو في ساحة الحرب..

للتصحيح، مدى رادار كيهان ٣٠٠٠ كيلومتر...

رادار خليج فارس...
نوع OTH ثلاثي الأبعاد بمدى ٨٠٠ كيلومتر...
لديه قدرة عالية لكشف و تتبع الصواريخ البالستية....

رادار علم الهدى..
بتقنية صفيف مرحلي(phased array) على موجة VHF، يعمل بمنظومة علم الهدى للدفاع الجوي التي يعتقد أن تكون مضادة للصواريخ البالستية و طائرات الإنذار المبكر و التجسسية العاملة في المدايات البعيدة..
الصورة الثانية من الأقمار صناعية للرادار قبل عام...
لا معلومات اكثر عنه

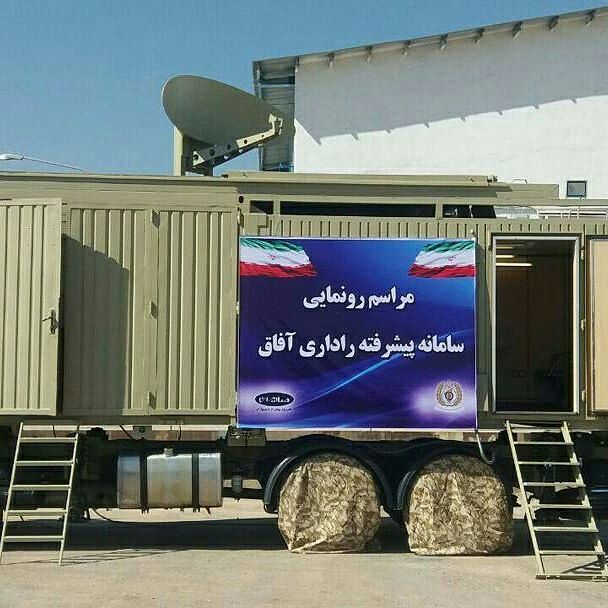

رادار آفاق...
قادر على رصد و تتبع ١٠٠ هدف بحري لمسافة ٢٠٠ كيلومتر...قادر على رصد الأهداف الجوية و مواجهة حروب الإلكترونية ايضا...

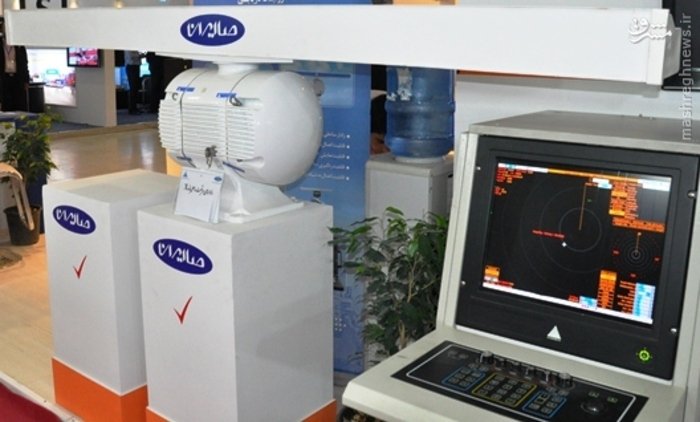

رادار افق...
رادار بحري يعمل بموجتي X و S يعمل لرصد و تتبع الأهداف من مدى ١٧٧ كيلومتر...
*ماركة شركة صاإيران لشغلات العبقرية :)

رادار شهاب...
بعيد المدى( اعتقد OTH) يعمل بشكل سلبي و غير قابل للكشف من قبل العدو...
*الرادار رصد و تتبع المسيرة هرمس الإسرائيلية التي دخلت البلاد من جمهورية أذربيجان شمالي البلاد و أسقطت عام ٢٠١٤...
الصورة نموذجية...

رادار فتح-٢...
إنذار مبكر موجة VHF/UHF و يشبه عائلة مطلع الفجر...
في سجله يوجد كشف طائرات U2، RQ4 و MQ9 في الجنوب...

رادار ثامن البحري...
يمكنه الإشتباك مع ٥ أهداف بحرية و هدف جوي بشكل متزامن...
*لم تخرج معلومات إضافية عنه...لكن نظرا لعمله كل رادار توجيه الصواريخ، يمكن تخمين موجة X و مدى ٢٠٠ كيلومتر له...

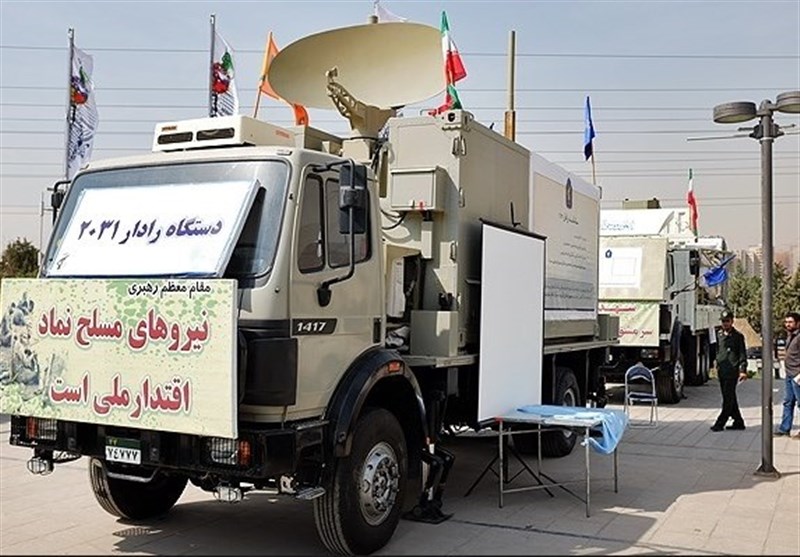

رادار ٢٠٣١...
يعمل ك رادار ساحلي لتوجيه صواريخ كروز المضادة للسفن...مداه ٢١٠ كيلومتر و قادر على إدارة توجيه صواريخ لأربع منصات من عائلة صواريخ نور...

رادارات "أفق" منظومة تلاش للدفاع الجوي...
الصورة الأولى لرادار كشف الهدف و الصورة الثانية لرادار الإشتباك و الثالثة لخصائص الصاروخ و رادار الإشتباك تبع المنظومة...

الجنرال الهامي بمناورات العام الماضي و خلفه رادار يشبه رادار P-19 أو kasta-2e1(النسخة المطورة لعائلة Falt Face و Squat Eye السوفيتية).
النسخ الروسية تعمل بموجة UHF و مدى ١٥٠ و ارتفاع ٦ كيلومترات.
*نظرا ان المناورات كانت للحروب الإلكترونية، ممكن يكون نظام حرب الكتروني و ليس رادار!

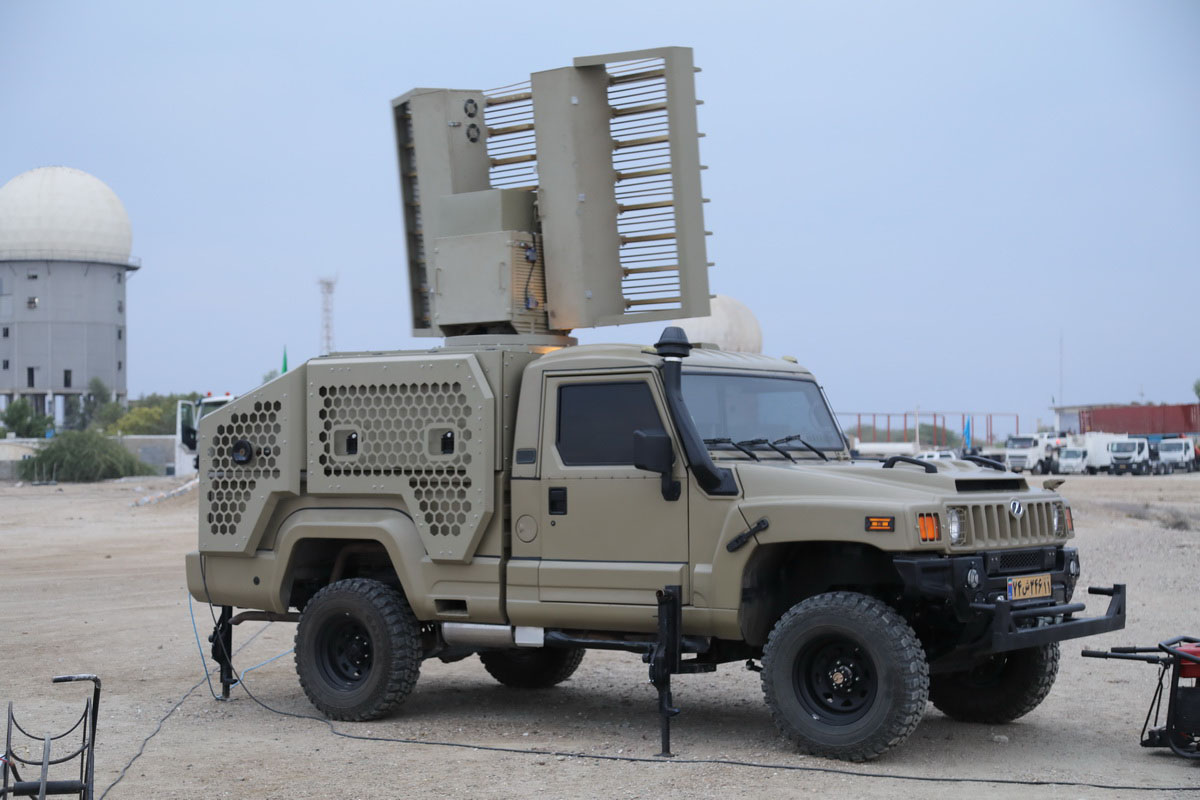

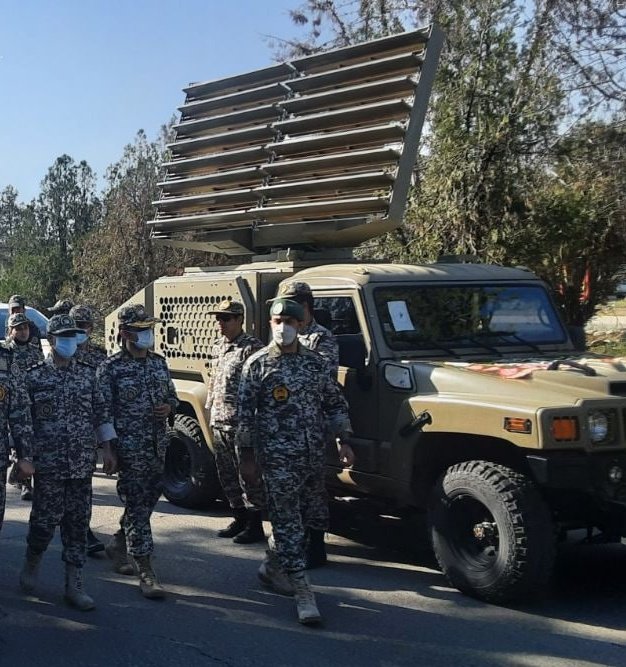

رادار شهيد جليلوند (jalilvand) التكتيكي، مصفوف طوري (phased array) ثلاثي الأبعاد (إحتمال يعمل بموجة L) مخصص لكشف الأهداف بإنعكاس راداري RCS منخفض على مدى المتوسط و إمكان العمل بشكل 24/24 و مقابلة الحروب الإلكترونية ECCM.
