البعض سألني عن المعيار والطريقة اللي نحدد من خلالها نجاح أي معدة كهربائية (سواءاً مولدات أو كابلات أو أي نوع من الأحمال) في إختبار تان ديلتا Tan Delta. المعيار هو IEC 60034-27-3 ويمكن تلخيصه كالتالي: (يتبع)
لتحليل نتيجة إختبار تان ديلتا علينا نعاين ثلاث عوامل وهي:
- قيمة تان ديلتا عند جهد إختبار معين
- التغير التدريجي في نتيجة تان ديلتا أثناء زيادة الجهد على العزل الذي يتم اختباره بمعدل ثابت
(يتبع)
- قيمة تان ديلتا عند جهد إختبار معين
- التغير التدريجي في نتيجة تان ديلتا أثناء زيادة الجهد على العزل الذي يتم اختباره بمعدل ثابت
(يتبع)
- التغير الكامل في قيمة تان ديلتا عند زيادة جهد الاختبار من أقل قيمة
لأعلى قيمة.
المعامل الأخير السابق يُعرف بإسم بال Tan-Delta Tip-Up لأنه يعطيك إشارة
واضحة لحالة عزل الجهاز.
(يتبع)
لأعلى قيمة.
المعامل الأخير السابق يُعرف بإسم بال Tan-Delta Tip-Up لأنه يعطيك إشارة
واضحة لحالة عزل الجهاز.
(يتبع)

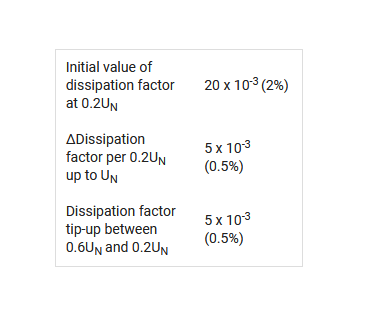

الجدول في الصورة مقبس من المعيار السابق ذكره ويحدد فيه شروط نجاح الملف
في إختبار تان ديلتا وهي كالتالي:
1- عند إختبار العزل عند 20% من الجهد الجهاز\الكيبل\الملف المقنن فلا يجب
أن تتجاوز قيمة تان ديلتا ال 2 في المئة. (يتبع)
في إختبار تان ديلتا وهي كالتالي:
1- عند إختبار العزل عند 20% من الجهد الجهاز\الكيبل\الملف المقنن فلا يجب
أن تتجاوز قيمة تان ديلتا ال 2 في المئة. (يتبع)
2- يجب زيادة قيمة جهد الإختبار تدريجياً بمعدل 20% من 20% من جهد الجهاز
وصولاً للجهد المقنن. يتم قراءة تان ديلتا عند كل زيادة ولا يجب أن يزيد
الفرق في قيمة تان ديلتا بين كل قراءة وسابقتها عن 0.5%.
(يتبع)
وصولاً للجهد المقنن. يتم قراءة تان ديلتا عند كل زيادة ولا يجب أن يزيد
الفرق في قيمة تان ديلتا بين كل قراءة وسابقتها عن 0.5%.
(يتبع)
3- لا يجب أن يزيد الفرق بين قيمة تان ديلتا المقروءة عند 60% و 20% من
الجهد المقنن عن 0.5%. (يتبع)
الجهد المقنن عن 0.5%. (يتبع)
الكثير من المهندسين إعتبروا هذه القيم متشددة أو غير مناسبة، بالتالي فالبعض يتبع

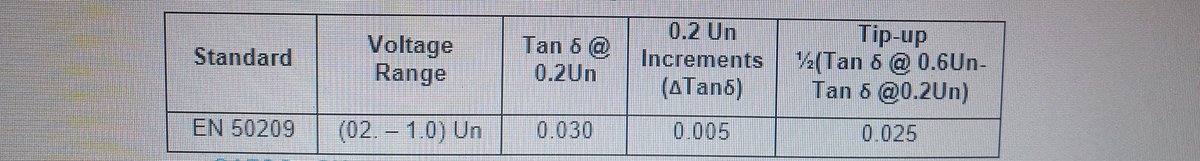

المعيار EN 50209 واللي وضع قيم مختلفة لدول الإتحاد الأوروبي كالتالي: (يتبع)
المعيار EN 50209 واللي وضع قيم مختلفة لدول الإتحاد الأوروبي كالتالي: (يتبع)
1- عند إختبار العزل عند 20% من الجهد المقنن فلا يجب أن تتجاوز قيمة تان ديلتا ال3%
2- يجب زيادة قيمة جهد الإختبار تدريجيا بمعدل %20 من 20% من الجهد المقنن
وصولا للجهد المقنن. يتم قراءة تان ديلتا عند كل زيادة ولا يجب أن يزيد
الفرق في قيمة تان ديلتا بين كل قراءة وسابقتها عن 5%(يتبع)
2- يجب زيادة قيمة جهد الإختبار تدريجيا بمعدل %20 من 20% من الجهد المقنن
وصولا للجهد المقنن. يتم قراءة تان ديلتا عند كل زيادة ولا يجب أن يزيد
الفرق في قيمة تان ديلتا بين كل قراءة وسابقتها عن 5%(يتبع)
3- لا يجب أن يزيد الفرق بين قيمة تان ديلتا المقروءة عند 60% و 20% من
الجهد المقنن عن 2.5%
النقطة الثالثة تحسب رياضياً كالتالي:
(Tan Delta @ 0.6 x Un - Tan Delta @ 0.2 Un) / 2.
الجهد المقنن عن 2.5%
النقطة الثالثة تحسب رياضياً كالتالي:
(Tan Delta @ 0.6 x Un - Tan Delta @ 0.2 Un) / 2.
