تعمل توربينات الرياح على تحويل الطاقة الحركية الناتجة من الرياح التي تهب إليها إلى طاقة كهربائية، ولذلك الغرض تم تكوين التوربينة من مكونات وأجزاء معينة، دعونا نتعرف عليها ونتعرف على دور كل منها.
#هندسة_كهربائية
#هندسة_كهربائية
1- rotor (العضو الدوار)
ويسمى كذلك بمحور العضو الدوار (Hub) والذي يمثل العضو الدوار بالتوربينة.
2- blade (الأجنحة)

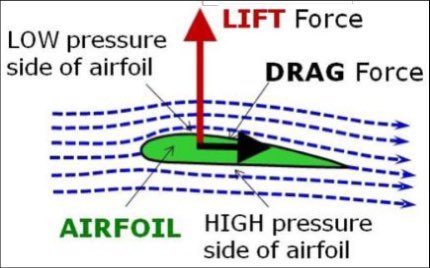

وبها يتم استقبال طاقة الرياح لتدوير التوربينة وكما نلاحظ أن تصميمها كتصميم أجنحة الطائرة وذلك لإنتاج قوة رفع (Lift Force) لتدوير التوربينة كما بالصورة أدناه.
ويسمى كذلك بمحور العضو الدوار (Hub) والذي يمثل العضو الدوار بالتوربينة.
2- blade (الأجنحة)
وبها يتم استقبال طاقة الرياح لتدوير التوربينة وكما نلاحظ أن تصميمها كتصميم أجنحة الطائرة وذلك لإنتاج قوة رفع (Lift Force) لتدوير التوربينة كما بالصورة أدناه.
3- brake (المكابح)
وهو نظام موجود بتوربينة الرياح وظيفته فرملة التوربينة في حالات معينة وغالبا تكون في الحالات الخطيرة كحالة تجاوز سرعة الرياح سرعة (Cut out) والتي قد تسبب في تدمير التوربينة في حال إن لم تعمل المكابح.
وهو نظام موجود بتوربينة الرياح وظيفته فرملة التوربينة في حالات معينة وغالبا تكون في الحالات الخطيرة كحالة تجاوز سرعة الرياح سرعة (Cut out) والتي قد تسبب في تدمير التوربينة في حال إن لم تعمل المكابح.
4-yaw motor(محرك الانعراج)
هو عبارة عن محرك يتم استعماله في توربينة الرياح وهو مزود بنظام لتوجيه الحاوية(nacelle) حسب اتجاه الرياح التي تهب على التوربينة.
5-yaw drive
وهو المسؤول عن التحكم بمحرك الانعراج حيث أنها تعمل على الاستفادة بأكبر قدر من الرياح لإنتاج أقصى قدر من الطاقة.
هو عبارة عن محرك يتم استعماله في توربينة الرياح وهو مزود بنظام لتوجيه الحاوية(nacelle) حسب اتجاه الرياح التي تهب على التوربينة.
5-yaw drive
وهو المسؤول عن التحكم بمحرك الانعراج حيث أنها تعمل على الاستفادة بأكبر قدر من الرياح لإنتاج أقصى قدر من الطاقة.
6- gearbox (صندوق التروس)
ووظيفة صندوق التروس بشكل عام هي إما زيادة السرعة وتقليل العزم أو زيادة العزم وتقليل السرعة كما في السيارة، وفي توربينة الرياح وظيفتها هي زيادة سرعة الدوران ليتناسب مع السرعة المطلوبة للمولد الكهربائي.
ووظيفة صندوق التروس بشكل عام هي إما زيادة السرعة وتقليل العزم أو زيادة العزم وتقليل السرعة كما في السيارة، وفي توربينة الرياح وظيفتها هي زيادة سرعة الدوران ليتناسب مع السرعة المطلوبة للمولد الكهربائي.
7- anemometer
وهو عبارة عن حساس يقوم بقياس سرعة الرياح لإرساله إلى المتحكم.
8- generator(المولد الكهربائي)
ووظيفته تحويل الطاقة الميكانيكية إلى طاقة كهربائية وله عدة أنواع أشهرها المولد الحثي ثنائي التغذية (Doubly Fed Induction Generator (DFIG)) والذي سبق أن تحدثنا عنه هنا👇🏻
وهو عبارة عن حساس يقوم بقياس سرعة الرياح لإرساله إلى المتحكم.
8- generator(المولد الكهربائي)
ووظيفته تحويل الطاقة الميكانيكية إلى طاقة كهربائية وله عدة أنواع أشهرها المولد الحثي ثنائي التغذية (Doubly Fed Induction Generator (DFIG)) والذي سبق أن تحدثنا عنه هنا👇🏻
9- nacelle (الحاوية)

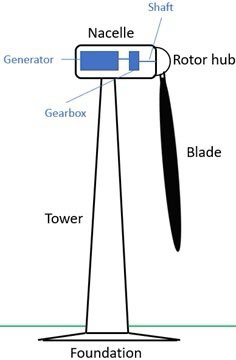

وهي عبارة عن حاوية موجودة بأعلى التوربينة تقوم بتغطية واحتواء أغلب مكونات التوربينة كما هو موضح بالصور أدناه.
وهي عبارة عن حاوية موجودة بأعلى التوربينة تقوم بتغطية واحتواء أغلب مكونات التوربينة كما هو موضح بالصور أدناه.
