أحيانا نحتاج إلى الكشف عن وجود أنواع خاصة من المواد دون الحاجة إلى أن تلمس المادة الحساس لذلك يوجد نوع خاص من الحساسات يقوم بذلك وهو الحساس (Proximity Sensor)، دعونا نتعرف عليه باختصار.
#هندسة_كهربائية
#هندسة_كهربائية

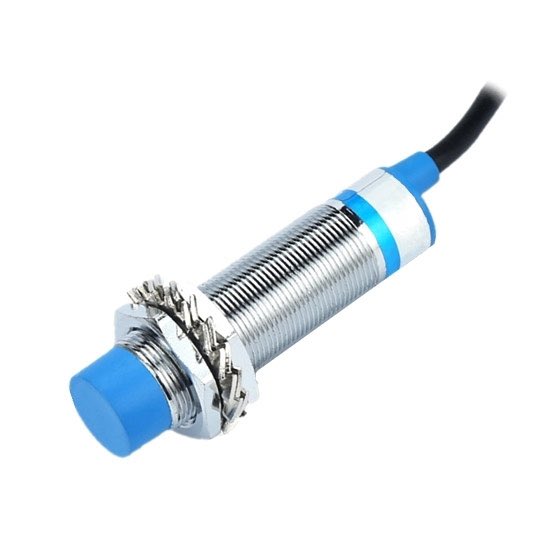

Proximity Sensor
نوع من أنواع الحساسات يقوم بإطلاق موجات استكشافية يعتمد نوع تلك الموجات على نوع الحساس، وذلك لاستكشاف أنواع خاصة من المواد على مسافة معينة، حيث إن ابتعدت المادة المراد كشفها عن تلك المسافة فلن يستطيع الحساس أن يشعر به.
نوع من أنواع الحساسات يقوم بإطلاق موجات استكشافية يعتمد نوع تلك الموجات على نوع الحساس، وذلك لاستكشاف أنواع خاصة من المواد على مسافة معينة، حيث إن ابتعدت المادة المراد كشفها عن تلك المسافة فلن يستطيع الحساس أن يشعر به.
ويجب أن نفرق بين Proximity Detection و Range Detection والفرق بينهما كالآتي :
- Proximity Detection : الهدف منه فقط الكشف عن المواد القريبة منه بغض النظر عن المسافة التي تبعد بين الحساس والمادة ، أي أن إشارة الخرج فقط ستكون إما ON أو OFF.
يتبع
- Proximity Detection : الهدف منه فقط الكشف عن المواد القريبة منه بغض النظر عن المسافة التي تبعد بين الحساس والمادة ، أي أن إشارة الخرج فقط ستكون إما ON أو OFF.
يتبع
- Range Detection
الهدف منه قياس المسافة التي تبعد بين الحساس والمادة، أي أن إشارة الخرج سيكون إما رقم تناظري (Analog) يمثل المسافة بين الحساس والمادة أو Out of Range.
الهدف منه قياس المسافة التي تبعد بين الحساس والمادة، أي أن إشارة الخرج سيكون إما رقم تناظري (Analog) يمثل المسافة بين الحساس والمادة أو Out of Range.
•أنواع
يوجد ل Proximity Sensor عدة أنواع منها :
١- Inductive Proximity Sensor
2- Capacitive Proximity Sensor
وستعرف الآن على مبدأ عمل النوع الأول ونترك النوع الآخر لتغريدات مستقلة.
يوجد ل Proximity Sensor عدة أنواع منها :
١- Inductive Proximity Sensor
2- Capacitive Proximity Sensor
وستعرف الآن على مبدأ عمل النوع الأول ونترك النوع الآخر لتغريدات مستقلة.
•مكونات

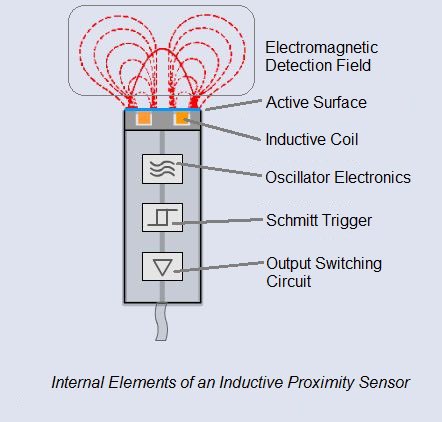

كما هو مبين بالصورة أدناه، يتكون Inductive Proximity Sensor من عدة مكونات أهمها كالآتي :
١- ملف (Inductive Coil) لإنتاج الموجات الكهرومغناطيسية.
٢- دائرة Oscillator
٣- دائرة Schmitt Trigger.
٤- دائرة تبديل الخرج (Output Switching Circuit)
كما هو مبين بالصورة أدناه، يتكون Inductive Proximity Sensor من عدة مكونات أهمها كالآتي :
١- ملف (Inductive Coil) لإنتاج الموجات الكهرومغناطيسية.
٢- دائرة Oscillator
٣- دائرة Schmitt Trigger.
٤- دائرة تبديل الخرج (Output Switching Circuit)
•مبدأ العمل

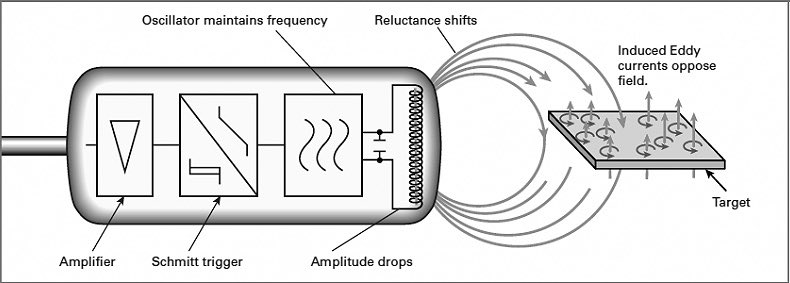

كما بالصورة أدناه المحث (Inductive) اتجاهه للخارج أي بمقدمة الحساس وذلك لأنه يلعب دور رئيسي للكشف عما إن كان هناك مادة موصلة أمامه أم لا عن طريق إطلاق المجال المغناطيسي للخارج ولذلك سمي ب Inductive.
يتبع
كما بالصورة أدناه المحث (Inductive) اتجاهه للخارج أي بمقدمة الحساس وذلك لأنه يلعب دور رئيسي للكشف عما إن كان هناك مادة موصلة أمامه أم لا عن طريق إطلاق المجال المغناطيسي للخارج ولذلك سمي ب Inductive.
يتبع

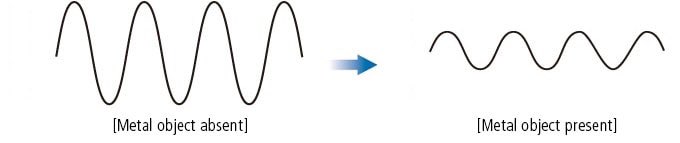

وفي حالة إن لم يكن أمامه مادة موصلة تكون شكل الموجة كما هو مبين بالصورة أدناه (metal object absent) ، أما إن كان أمامه مادة موصلة على مسافة مناسبة فإن ذلك سيؤدي إلى توليد تيار دوامي (Eddy Current) على سطح الموصل عن طريق تعرضه للمجال المغناطيسي الناتج من الحساس.
يتبع
يتبع
والتيار الدوامي الناشئ على سطح الموصل سيولد مجال مغناطيسي اتجاهه عكس اتجاه المجال المغناطيسي الناشئ من الحساس مما سيؤدي ذلك إلى ضعف الموجة وتصبح كما بالصورة أدناه (metal object present) وبالتالي فإن ضعف الموجة سيمثل دلالة للحساس على أن أمامه مادة موصلة.
ويجب التنويه بأن المسافة بين المادة والحساس ليست ثابتة بل تعتمد على نوع المادة المراد كشفها.
•تطبيقات
يقوم Inductive Proximity Sensor بالكشف عن المواد والأجسام المعدنية لذلك يتم استعماله في عملية الاتمتة للقيام بعد المنتجات المعلبة أثناء عملية التصنيع مثلا، ولها أيضا تطبيقات عديدة تجدون بعضها هنا (الدقيقة 7:00)
👇🏻
youtu.be
يقوم Inductive Proximity Sensor بالكشف عن المواد والأجسام المعدنية لذلك يتم استعماله في عملية الاتمتة للقيام بعد المنتجات المعلبة أثناء عملية التصنيع مثلا، ولها أيضا تطبيقات عديدة تجدون بعضها هنا (الدقيقة 7:00)
👇🏻
youtu.be
