من اهم اجهزة البروتكشن ريلاي المستخدمه ف المحطات هو 86 ريلاي ف ما هو 86 protection relay؟
وايش المشكلة اذا لم يتم استخدامه؟
وما هي إيجابياته؟
ثريد مختصر وسهل لمبدأ العمل 86 ريلاي
يتبع..
وايش المشكلة اذا لم يتم استخدامه؟
وما هي إيجابياته؟
ثريد مختصر وسهل لمبدأ العمل 86 ريلاي
يتبع..

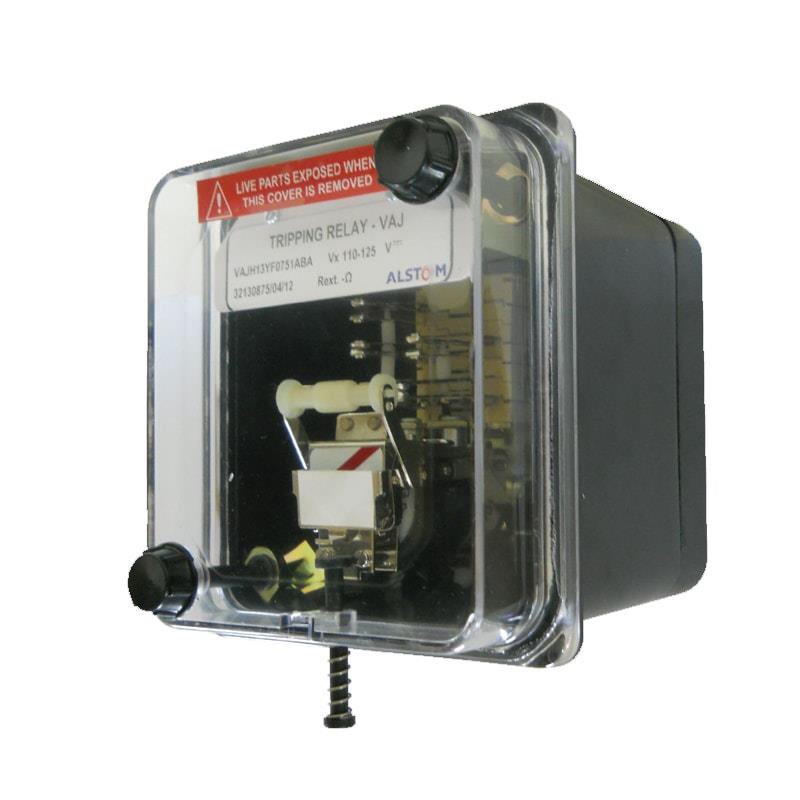

86ريلاي يعرف بالmaster trip relay او lockout relayهو عباره عن مرحل مساعد للمرحلات الرئيسية بحيث نقوم بربط المرحلات الرئيسية بالmaster trip relayويعمل عندما يتلقي اوامر من المرحلات الرئيسية بعدها86ريلاي يعطي اوامر للtrip coil لعزل الخطأ.
الان ماذا يحدث اذا لم يتم استخدام 86 ريلاي
الان ماذا يحدث اذا لم يتم استخدام 86 ريلاي
اذا كانت هناك مشاكل ف دائرة trip circuit ف عند حدوث شورت سيركت يتولد تيار عالي جدا ف تحترق المرحلات الرئيسية و لان المرحلات مثل OC,EF Diff,distanceوغيرها من المرحلات الرئيسية غاليه ثمن بالتالي نحتاج مرحل مساعد الي هو 86 بحيث اذا صارت مشكله فtrip circuit 86ريلاي فقط الي راح يحترق
ومن اهم ايجابيات لل86 ريلاي يكون حلقة وصل بين المرحلات الرئيسية و breaker trip coil ولديه سرعه عاليه ف التشغيل ولديه امكانية تحمل تيارات عاليه ف لحظة الفتح والاغلاق وايضا عندما يعمل 86 لا يمكن اعادة ريلاي الى وضعه الطبيعي الى عند طريق Hand rest اوself rest بعد التأكد من عزل الخطا
