في هذه الفتره أعمل انتداب ميداني في أحد السدود المائية لإنتاج الكهرباء، وأشاهد عن قرب عظمة العقل الإنساني في البناء والتشييد.
- مؤخراً يتم الحديث عن سد النهضة الأثيوبي كثيراً دون الحديث عن طريقة تشغيل السدود،
في هذه التغريدات أحببت أن أشرح ذلك بشكل مبسط:
- مؤخراً يتم الحديث عن سد النهضة الأثيوبي كثيراً دون الحديث عن طريقة تشغيل السدود،
في هذه التغريدات أحببت أن أشرح ذلك بشكل مبسط:

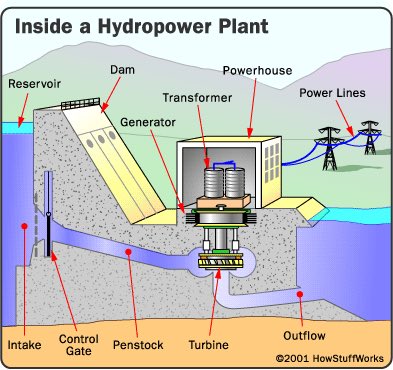

-هذه الصورة المرفقة توضح المكونات الأساسية للسد، بدأ من الخزان (Reservoir) وهو عبارة عن بحيرة صناعية يتم تعبئتها خلف السد، كمية هذه المياه المخزن ومستوى ارتفاعه تؤثر بشكل مباشر على قوة تدفق الماء وكمية الطاقة.
- عند تشغيل السد أو وحدة من وحدات الموافقات الكهربائية، يتم فتح..
- عند تشغيل السد أو وحدة من وحدات الموافقات الكهربائية، يتم فتح..
يتم فتح البوابة الرئيسية (Intake Gate) وتمرير الماء عبر أنابيب تسمى (Penstock) ومن ثم الماء المتدفق يصطدم بشفرات التوربينات التي تبدأ بالدوران. هذه الفكرة الأساسية من ماء الخزان، تحريك التوربينات وخلق طاقة ميكانيكة.
- التوربين متصل بعمود يسمى (Shaft)، في نهاية العمود يكون المولد
- التوربين متصل بعمود يسمى (Shaft)، في نهاية العمود يكون المولد
- أحد أجزاء المولد يسمى(Rotor) يكون متصل بالشافت.
- توجد في الروتر أسلاك ملتفة يتم توصيله بتيار صغير من جهاز من منفصل (Exciter) وعندما يدور الروتر يتم إنشاء مجال مغناطيسي طبقاً لقانون فيزيائي معروف يسمى ( Induction Law) للعالم فارادي. وهذا المجال المغناطيسي المتذبذب
- توجد في الروتر أسلاك ملتفة يتم توصيله بتيار صغير من جهاز من منفصل (Exciter) وعندما يدور الروتر يتم إنشاء مجال مغناطيسي طبقاً لقانون فيزيائي معروف يسمى ( Induction Law) للعالم فارادي. وهذا المجال المغناطيسي المتذبذب
يقوم بتوليد جهد كهربائي في الجزء الأخر الثابت للمولد يسمى ستاتور (Stator).

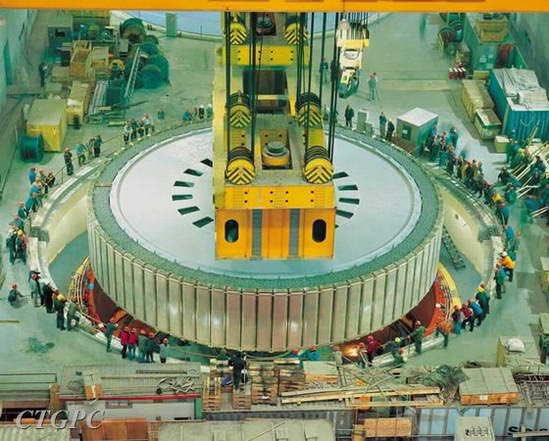

- هذه الصورة توضح عظمة المولد الواحد.
- تقريباً الجهد الذي يتم توليده في حدود 13000 فولت وهذا ليس كافي لنقل التيار الكهربائي لآلاف الكيلومترات بسبب الخسارة من المقاومة الموجودة في الكيابل
- هذه الصورة توضح عظمة المولد الواحد.
- تقريباً الجهد الذي يتم توليده في حدود 13000 فولت وهذا ليس كافي لنقل التيار الكهربائي لآلاف الكيلومترات بسبب الخسارة من المقاومة الموجودة في الكيابل
لذلك يستخدم المحولات الكهربائية وهي من أعظم الإختراعات، لرفع الجهد إلى مستويات عالية جداً في حدود 500 ألف ألى 700 ألف فولت.
- بعدها تبدأ مرحلة النقل عبر خطوط نقل الطاقة (Transmission Lines).
- لرفع سعة السدود يتم تركيب وحدات عديدة من المولدات، لإن المولد الواحد سعته قليلة ربما
- بعدها تبدأ مرحلة النقل عبر خطوط نقل الطاقة (Transmission Lines).
- لرفع سعة السدود يتم تركيب وحدات عديدة من المولدات، لإن المولد الواحد سعته قليلة ربما
لا تتجاوز ال 500 إلى 1000 ميغاواط،
مثلا سد النهضة الأثيوبي سعته حوالي 6500 ميغاواط، وهذا يحتاج عدة مولدات ربما تتجاوز العشرة، هنالك الكثير من الشركات العملاقة العالمية مثل جنرال اليكتريك الأمريكية وتوشيبا اليابانية وغيرها التي تتنافس في صنع تلك المولدات.
مثلا سد النهضة الأثيوبي سعته حوالي 6500 ميغاواط، وهذا يحتاج عدة مولدات ربما تتجاوز العشرة، هنالك الكثير من الشركات العملاقة العالمية مثل جنرال اليكتريك الأمريكية وتوشيبا اليابانية وغيرها التي تتنافس في صنع تلك المولدات.

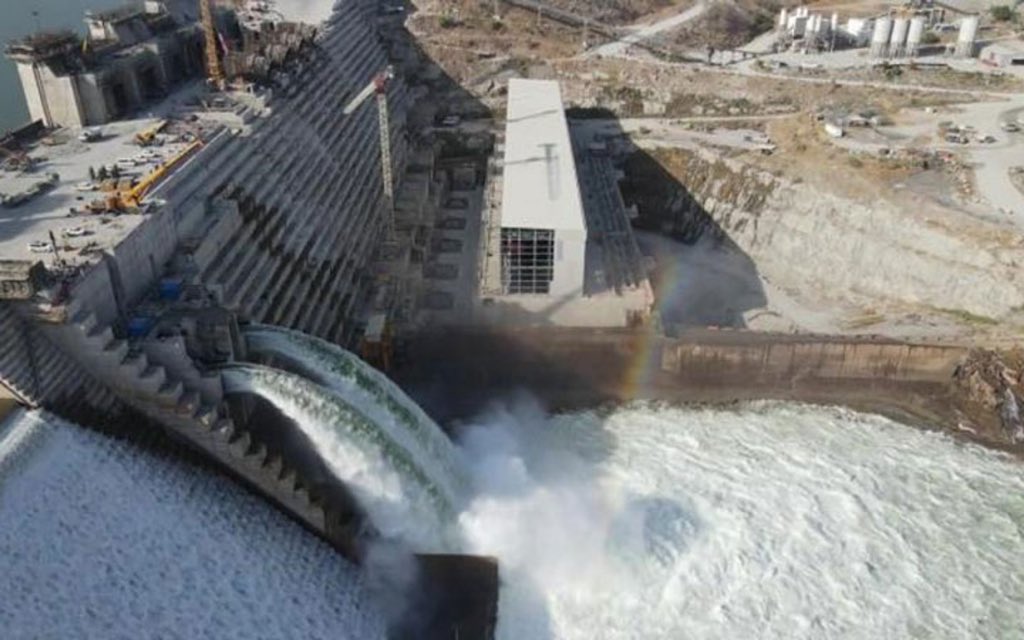

- مثل هذه الصورة لتدفق المياه من سد النهضة منتشرة ، وهذه المياه ليست لتشغيل السد وإنما هذه البوابات تسمى (Spillway Gates) تستخدم لتصريف مياه الخزان الزائد وقت ارتفاع المياه بسبب لأمطار وأيضاً تستخدم في أوقات الطوارئ للتخلص من كمية المياه المجتمعة لكي لا تشكل ضرر على السد
عظمة وكبر حجم السدود لا يمكن وصفه، بحيث أحياناً تحتاج للنزول عبر المصعد حوالي ١٥ دور إلى الأسف للوصول إلى كل دور، سواء دور التوربينات، المولدات أو الأنابيب بالإضافة إلى الأنفاق والسلالم.
- العديد من المختصين في مختلف المجالات يعملون جنب إلى جنب لإتمام هذه العملية بكل سلاسة
- العديد من المختصين في مختلف المجالات يعملون جنب إلى جنب لإتمام هذه العملية بكل سلاسة
- صحيح أن سد النهضة لا يمنع مياه النيل، بل أن تشغيل السد يكون بتمرير مياه النيل، لكن يؤثر على إرتفاع وانخفاض منسوب المياه أمام السد، بعد الإنشاء لا قدر الله لو حصلت حادثة ستكون العواقب وخيمة على كل من يسكن أمام السد.
لكن السدود يتم بناءها على قدر عالي من الأمان،
لكن السدود يتم بناءها على قدر عالي من الأمان،
- بعيدا جداً عن السياسة، الدول التي توجد أمام السد مثل السودان بلا شك بحاجة للتنسيق بين الخبراء والاستعداد الجيد للكوارث.
- مثلا البلدة الصغير التي هي أمام السد الذي أعمل فيه، لديها استعدادات طوارىء وتدريبات دائمة وطرق بديلة بعيده عن النهر لإخلاء البلدة بأكمله عند حدوث حادثة للسد
- مثلا البلدة الصغير التي هي أمام السد الذي أعمل فيه، لديها استعدادات طوارىء وتدريبات دائمة وطرق بديلة بعيده عن النهر لإخلاء البلدة بأكمله عند حدوث حادثة للسد
