اهلا وسهلا بكم في فقرتنا الاسبوعية من اساس سليم، نستكمل حديثنا عن الاطارات..Frames

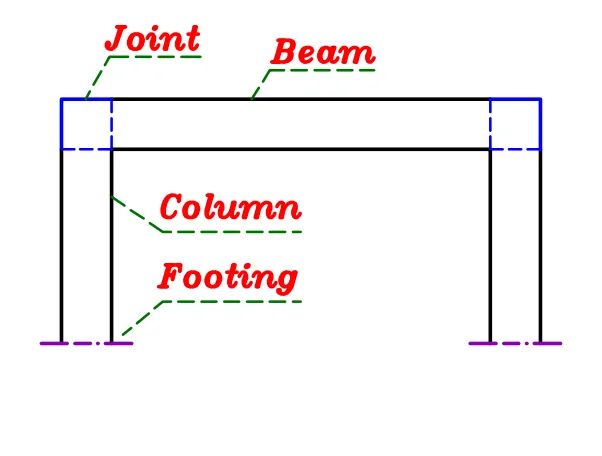

يتكون الاطار من 4 عناصر اساسية:
⭐الكمرات
⭐الاعمده
⭐نقاط الاتصالjoints وهي التى تربط العناصر المختلفه ببعضها البعض
⭐القواعد
#FNATASTIC_ENGINEERS
يتكون الاطار من 4 عناصر اساسية:
⭐الكمرات
⭐الاعمده
⭐نقاط الاتصالjoints وهي التى تربط العناصر المختلفه ببعضها البعض
⭐القواعد
#FNATASTIC_ENGINEERS

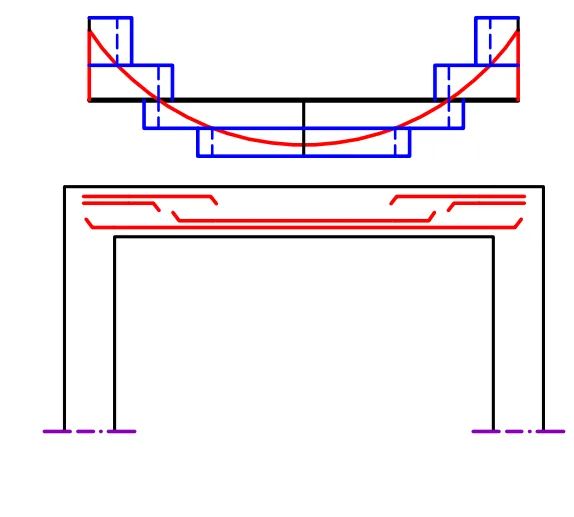

⚠يتم رسم التسليح في الكمرات بالطريقه العاديه ويقف عادة بطريقة تقسيط التسليح
اى ان نصف عدد الاسياخ يكمل من البداية الى النهاية ويتم اضافة الباقي في المنطقه الامثر عزوما فقط كما موضح بصورة2

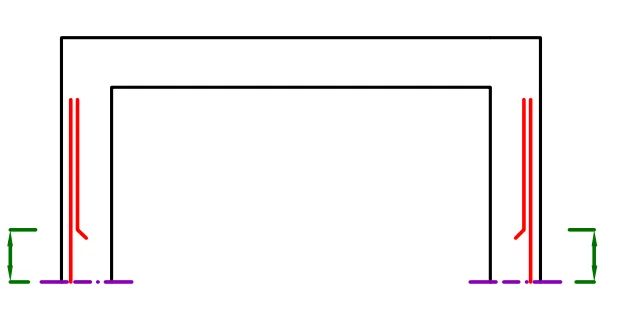

🔷نرسم التسليح على للاعمده بالطريقه التقريبه لان قوى الضغط كبيره على العمود (صورة3)
اى ان نصف عدد الاسياخ يكمل من البداية الى النهاية ويتم اضافة الباقي في المنطقه الامثر عزوما فقط كما موضح بصورة2
🔷نرسم التسليح على للاعمده بالطريقه التقريبه لان قوى الضغط كبيره على العمود (صورة3)

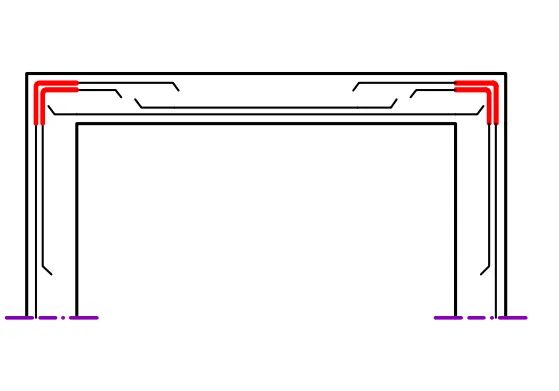

🔶يتم ربط تسليح الكمره والعمود في منطقة الاتصالjoint ولذلك يجب أن يكون الحديد الموجود في تلك المنطقة نفس القطر لأنه سيتداخل مع بعضه كما موضح بصورة4

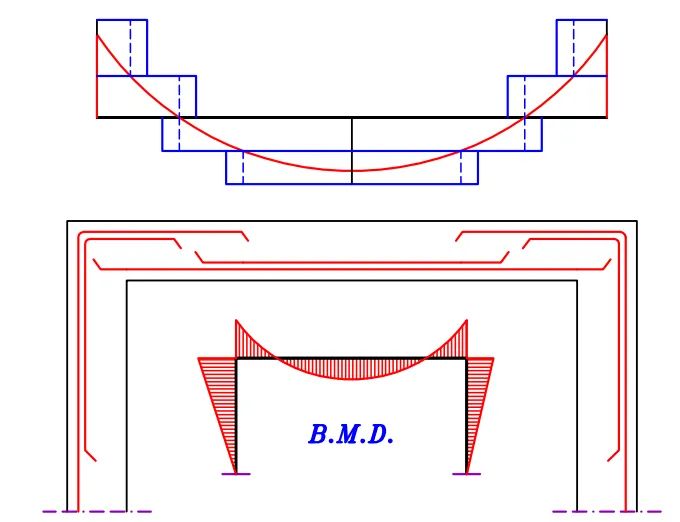

لذلك يكون التسليح الكامل للفريم بعد اضافة تسليح الكمرة والعمود هو الموضح فالصورة5
Photos And Resources via Eng/Yassee El Leathy
لذلك يكون التسليح الكامل للفريم بعد اضافة تسليح الكمرة والعمود هو الموضح فالصورة5
Photos And Resources via Eng/Yassee El Leathy
