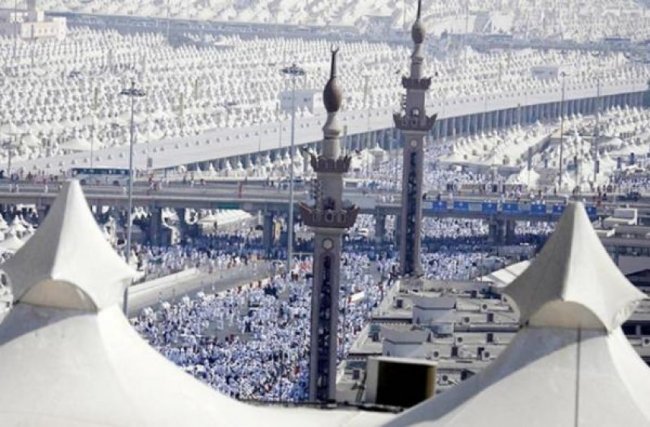

إن كنت تعتقد بأن #مشعر_منى مجرد منطقة تتوشح بالبياض وتكسوها الخيام فقط، فبالتأكيد أنك لاتعلم الكثير حول هذا المشروع النوعي الذي قدم الكثير طوال أكثر من 20سنة للحج والحجاج.
هذه السلسلة بها كل ما تود معرفته عن مدينة الخيام عالية التقنية بمشعر #منى
#معمار_و_عمران

أرجو أن تتكرم علي بنشر هذه السلسلة مع من تحب وأسعد بكونك شريك #معمار_و_عمران في نقل المعرفة.

أولت الدولة السعودية الرشيدة أيدها الله منذ تأسيسها الحج والحجيج جُل اهتمامها، وسعت لتوفير سبل الراحة والأمن والأمان لكافة حجاج بيت الله.
#معمار_و_عمران

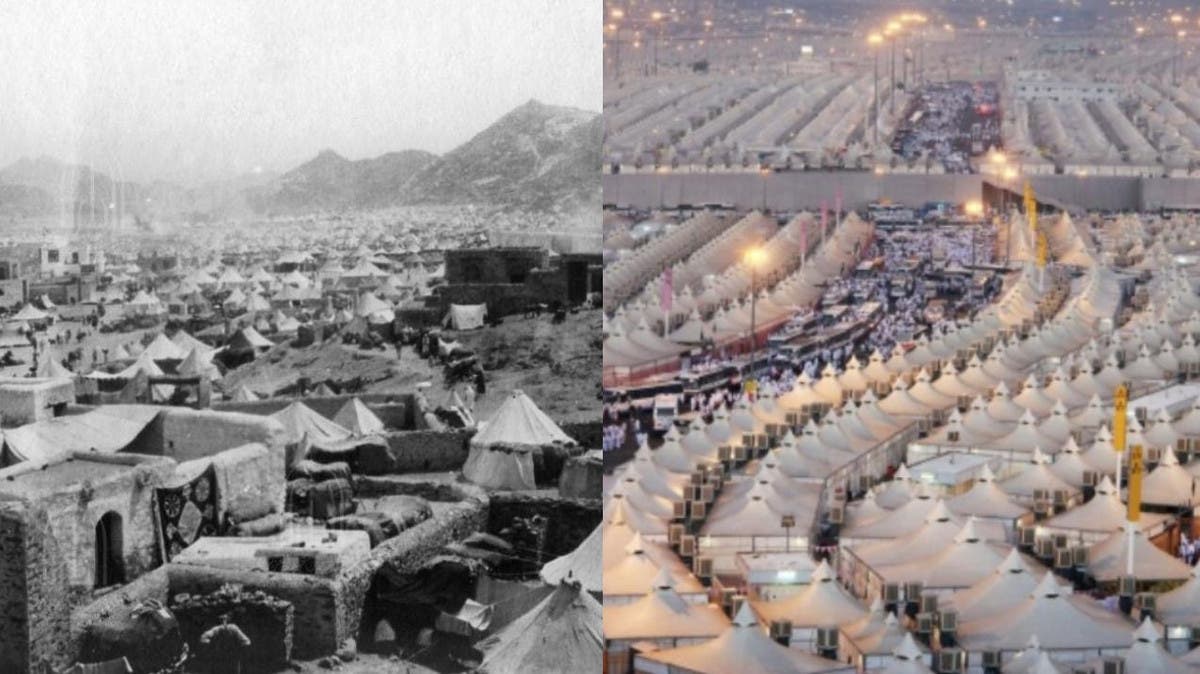

بداية كان الحجيج ينصبون خيامهم في منى وبعد انتهاء الحج يقومون بتفكيكها. ثم في وقت ما في تسعينيات القرن الماضي، نصبت الحكومة السعودية خيامًا قطنية دائمة لتخفيف العبء عن الحجاج.
ولكن بعد حريق عام 1997 قامت الدولة بحل هذه المعضلة.
#معمار_و_عمران

في عام 1997 وقعت حادثة الحريق التي كان سببها أنابيب الغاز التي كانت تستخدم للطبخ والتي ساعد في انتشارها الرياح العاتية وتسببت في وفاة أكثر من 300 حاج وإصابة العديد منهم.
#معمار_و_عمران

تحرك سريع من الدولة السعودية في نفس العام صاحبة تكليف مكتب المعماري الألماني المسلم محمود بودو راش SL Rasch بتصميم خيام جديدة غير قابلة للاشتعال لهذا المشروع النوعي.
#معمار_و_عمران

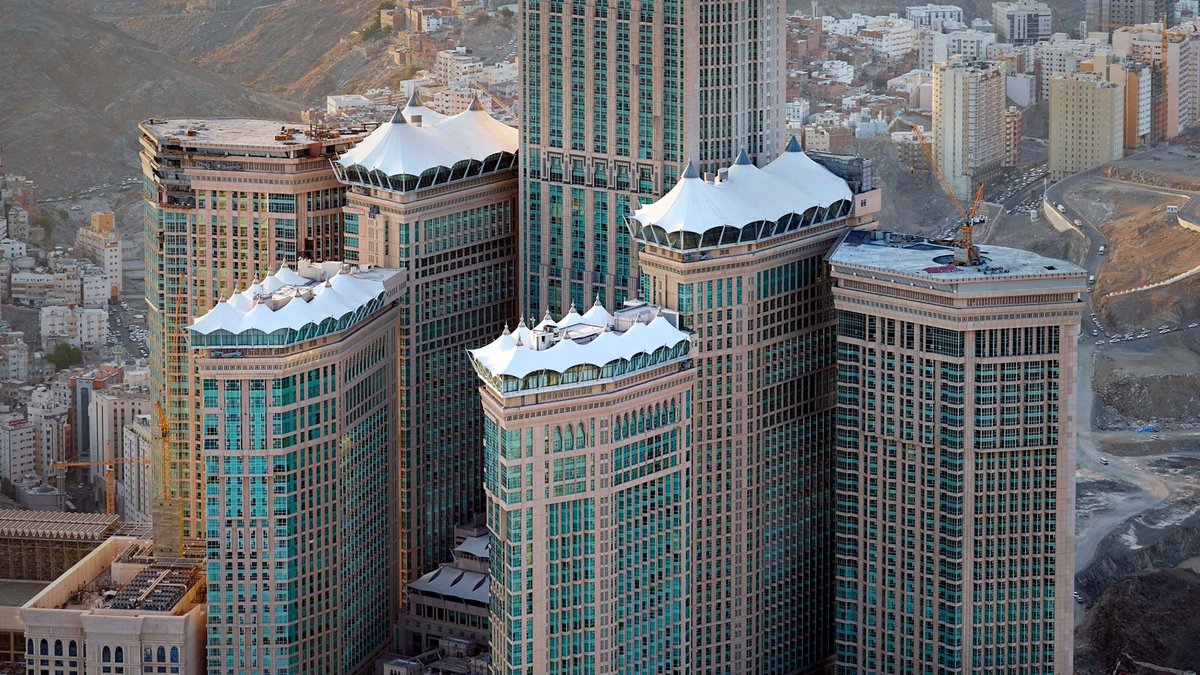

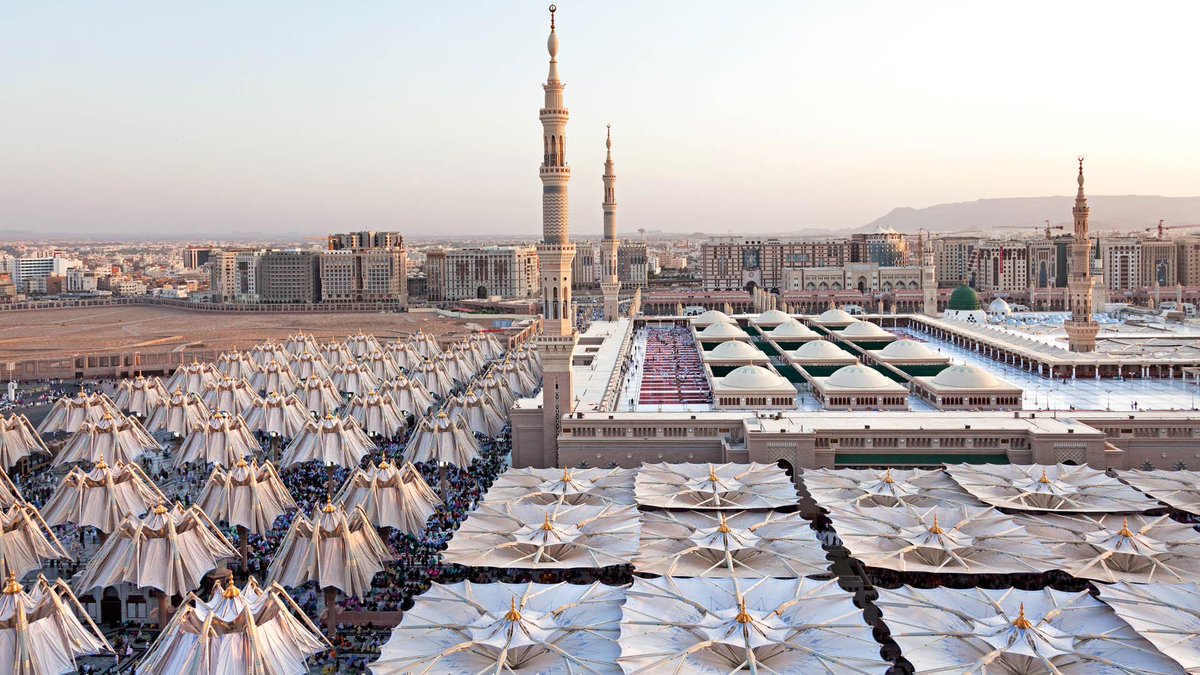

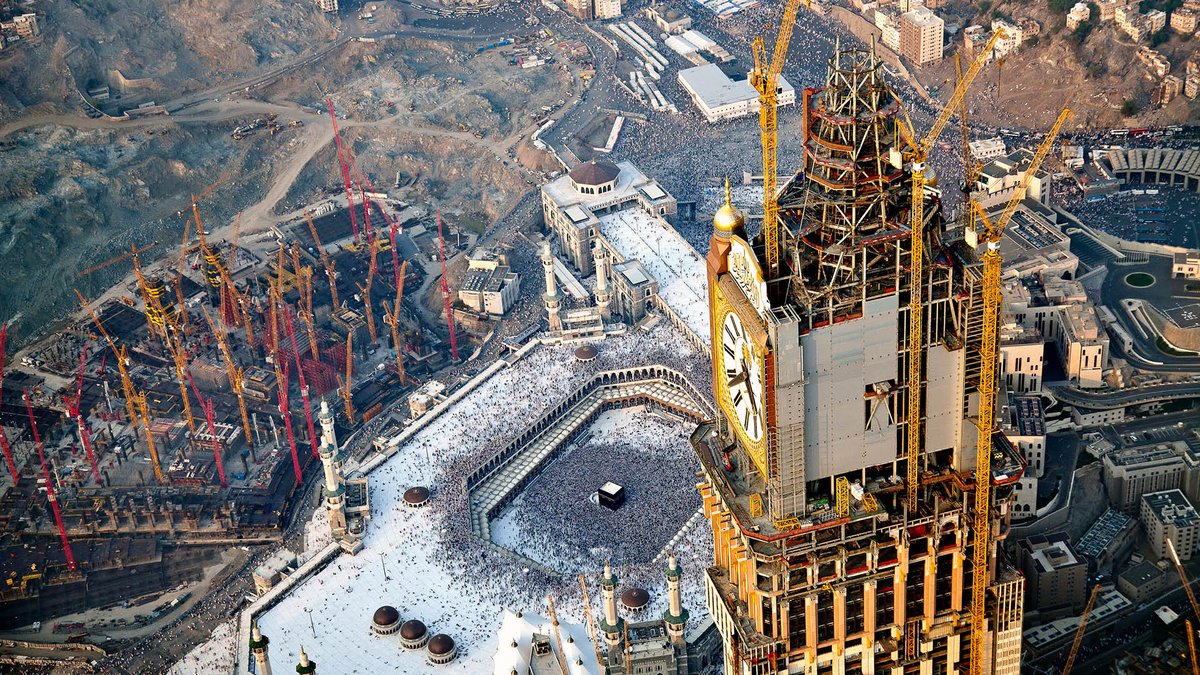

هذا المكتب هو نفسه الذي صمم خيام ساحات المسجد النبوي والقباب المتحركة به وكذلك تصميم ساعة مكة والتغطيات الخيمية بمشروع وقف الملك عبدالعزيز وغيرها من الخيام القابلة للطي في المملكة.
#معمار_و_عمران

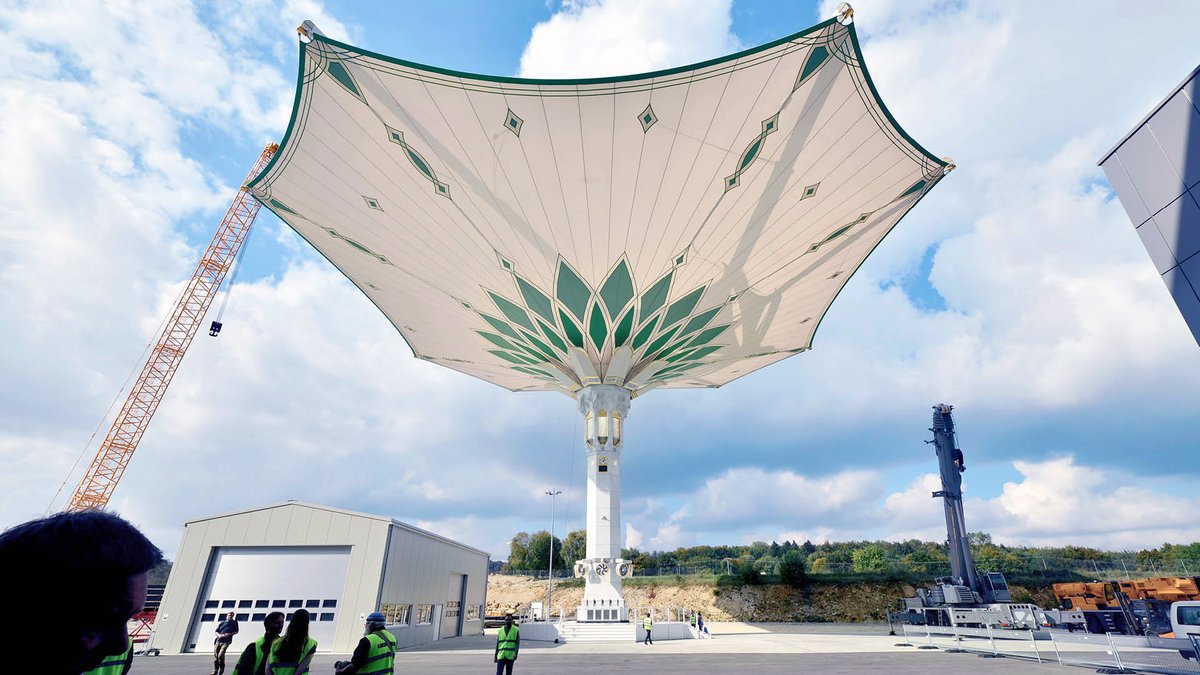

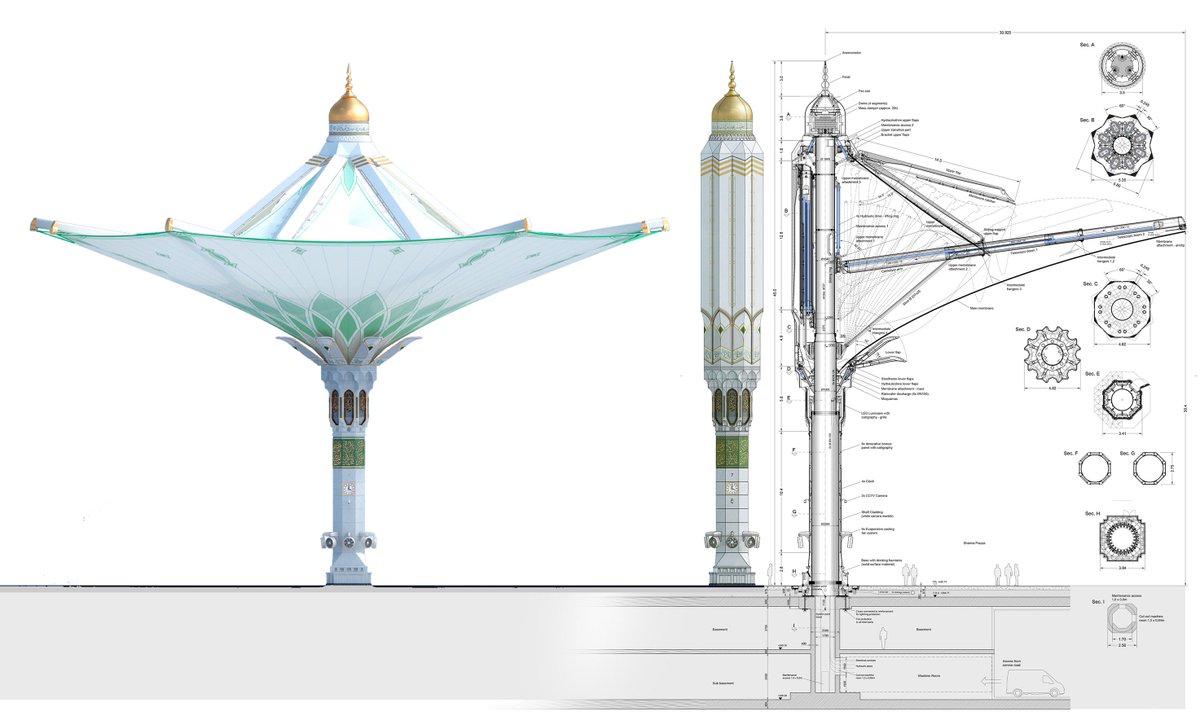

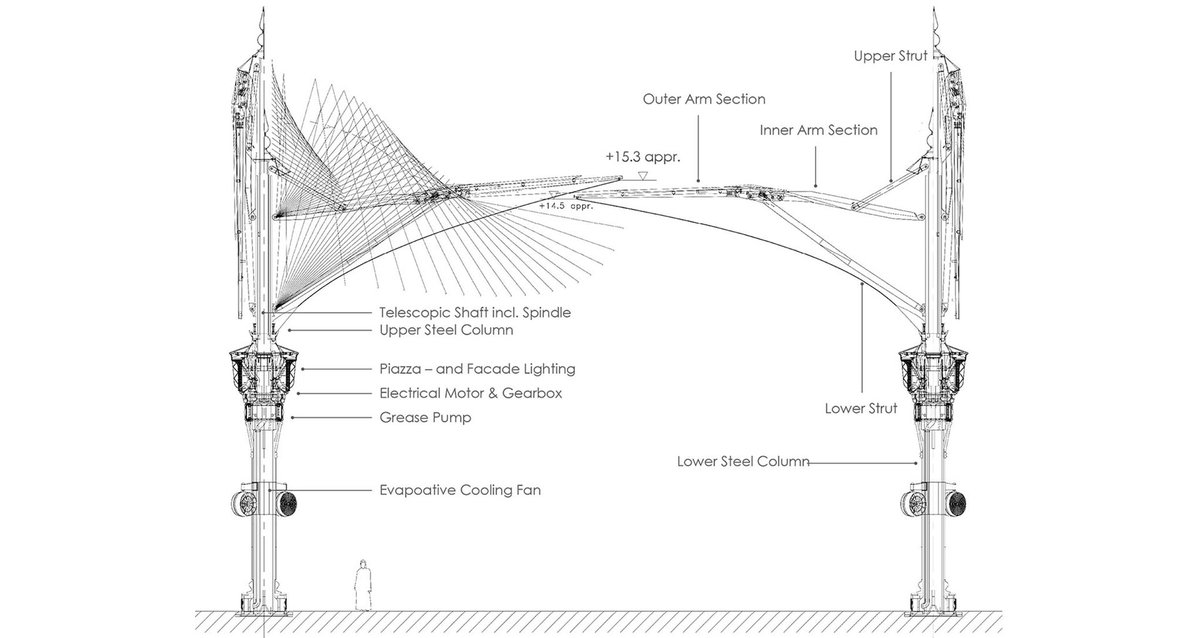

في عام 2015 أسند إلى المصمم محمود بودو راش تصميم نموذج أولي لمظلات الحرم المكي والتي تعد أكبر مظلة قابلة للطي في العالم.
#معمار_و_عمران

في مشعر منى صمم مكتب SL Rasch التابع لراش
12 نوعًا مختلفًا من الخيام لتلبية الاحتياجات المختلفة للحجاج، وكلها تعتمد على وحدة مربعة تبلغ مساحتها 8 × 8 أمتار بواقع 64متر مربع.
#معمار_و_عمران

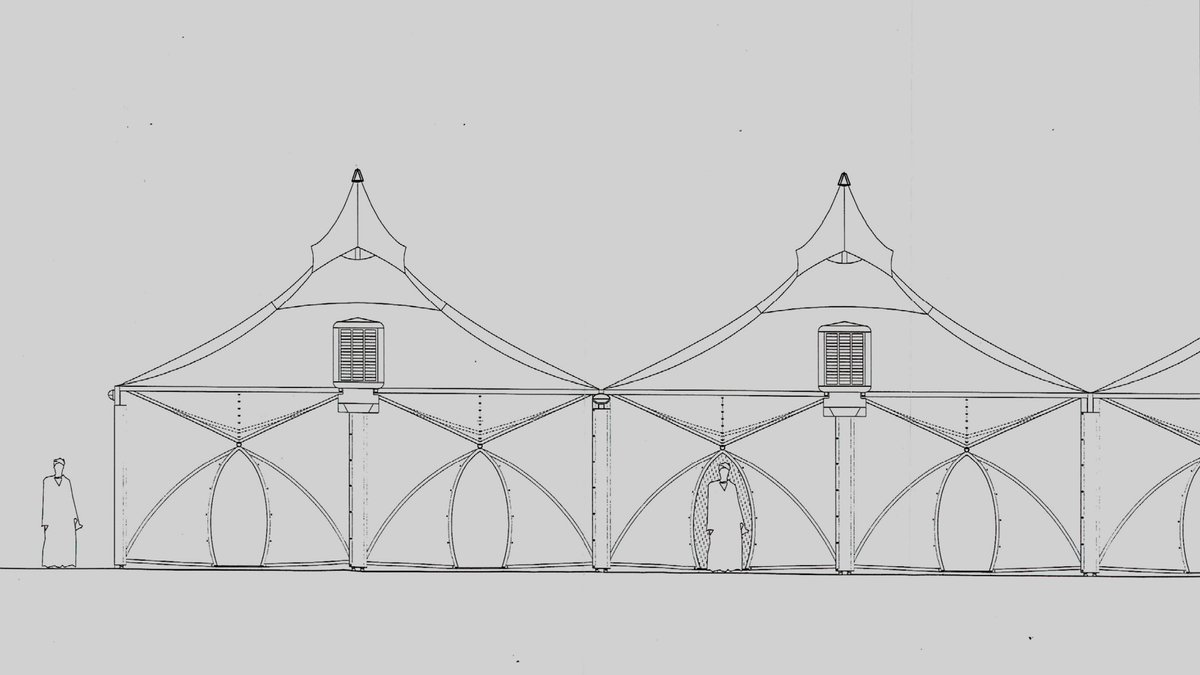

تم الحفاظ على التصميم النموذجي لخيمة الحج التقليدية، ولكن مع فتحة محمية حول الجزء العلوي من الصاري. كما تم تكييف الخيام بواسطة مكيفات صحراوية.
#معمار_و_عمران

تم إنتاج وبناء أول 10 آلاف خيمة لـ 500 ألف شخص وفقًا للتصميم الحديث والمقدم من المكتب الألماني في غضون سبعة أشهر فقط.
#معمار_و_عمران

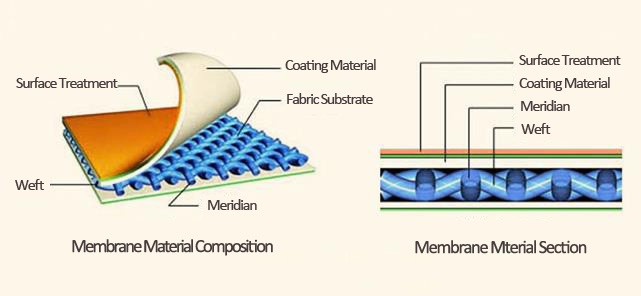

تلا ذلك إنشاء 40 ألف خيمة لمليوني حاج وهي تتكون من نسيج من الألياف الزجاجية المقاومة للحريق ومغطاة بالتيفلون وتم إنتاجها في مصانع بنيت خصيصًا لهذا الغرض.
#معمار_و_عمران

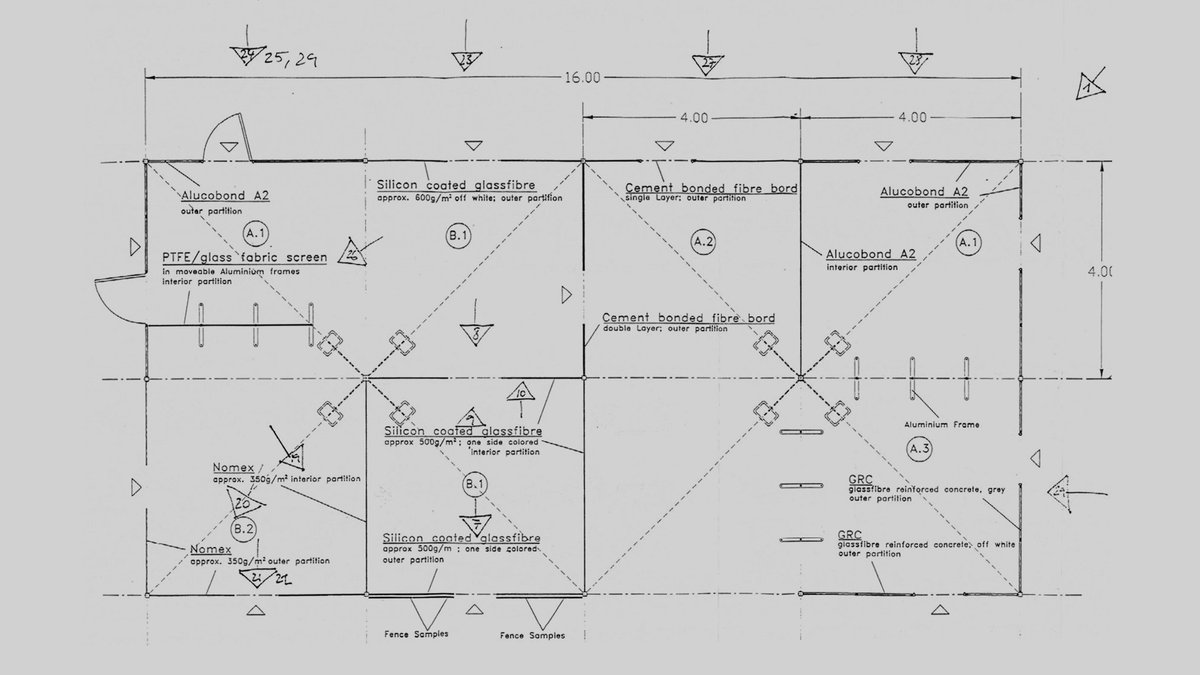

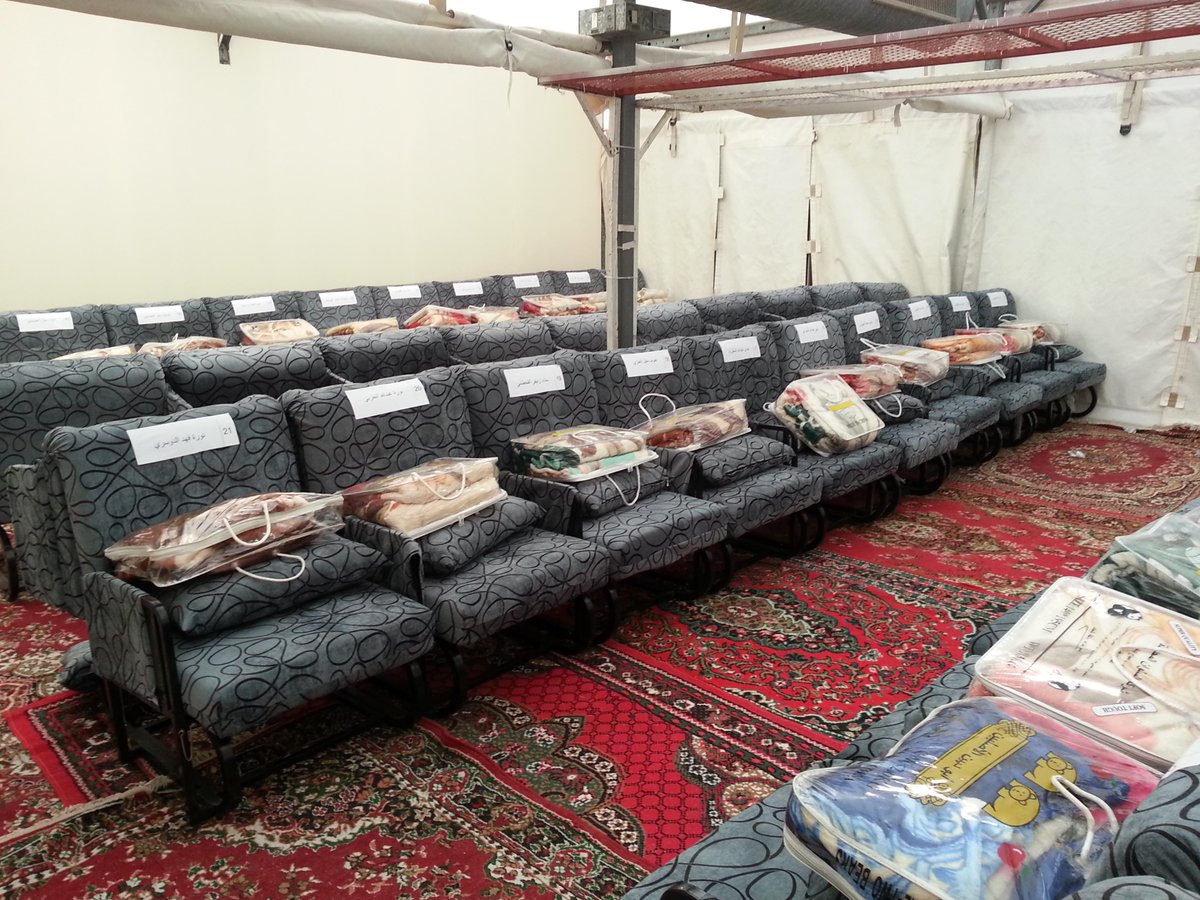

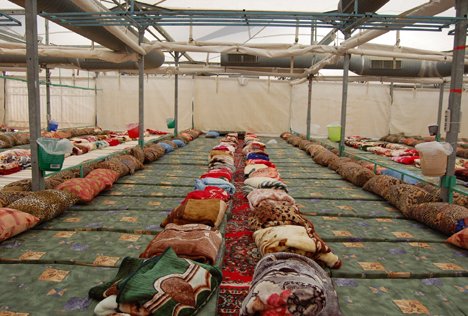

دُعمت الحوائط والسقف الخيمي بإطارات فولاذية مثبتة على أساسات خرسانية، بالإضافة إلى صاري مركزي. كما تم استخدام Textile walls كقواطع خيمية لتقسيم الخيام إلى أقسام أصغر 4 × 4 أمتار، ويمكن إنشاء وحدات أكبر من خلال الجمع بين عدة خيام.
#معمار_و_عمران

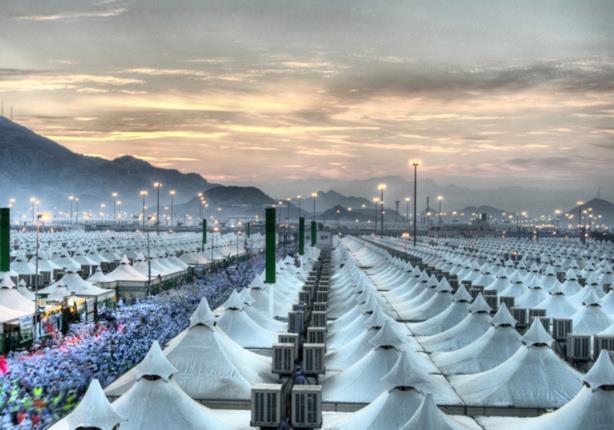

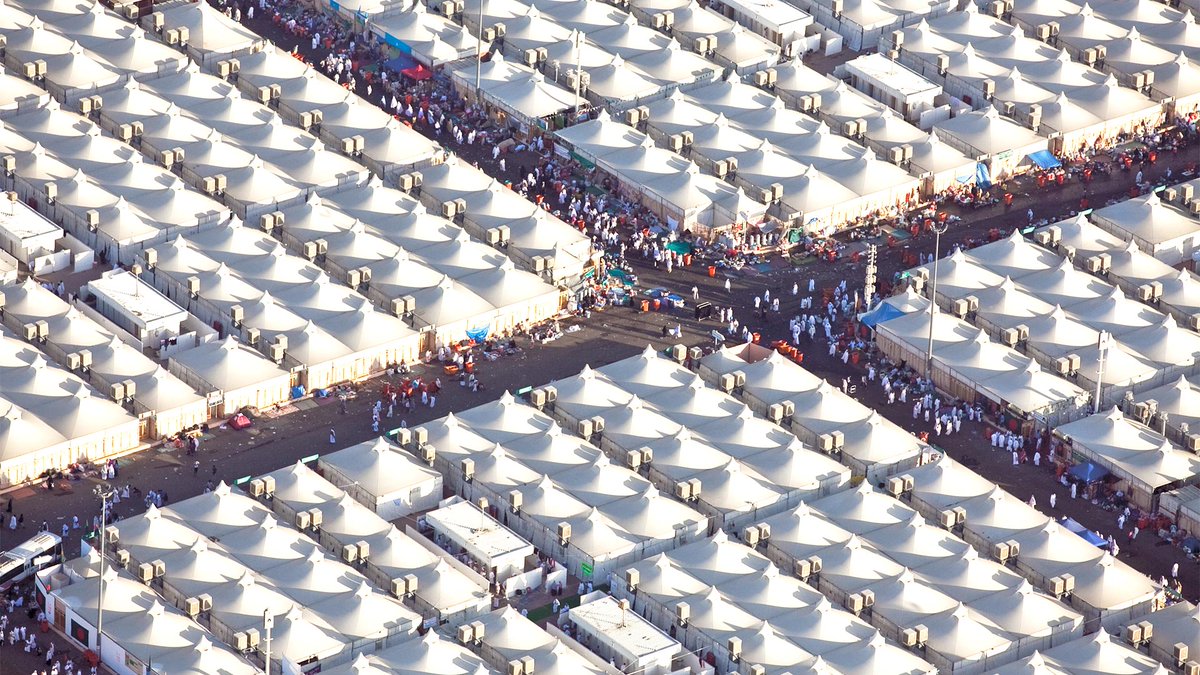

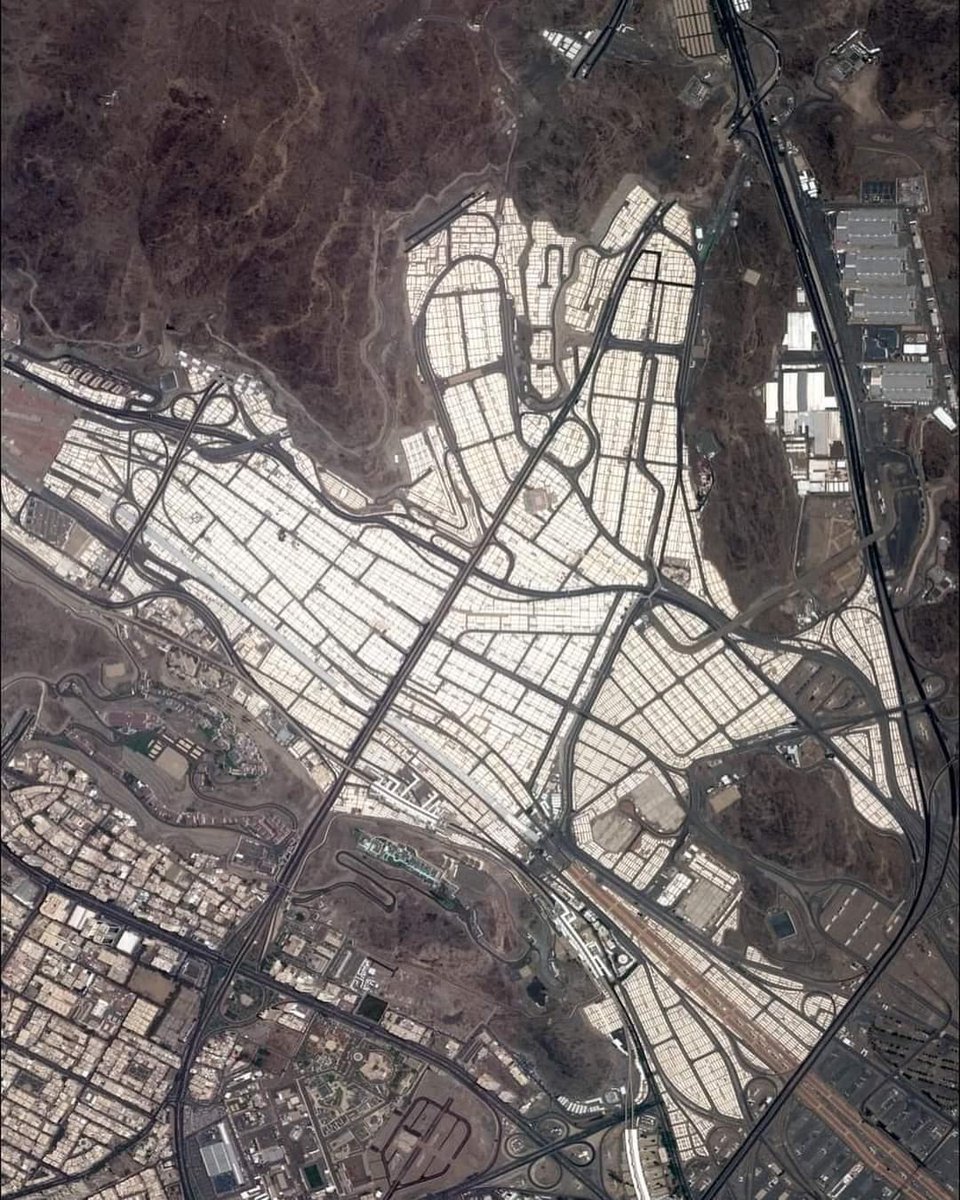

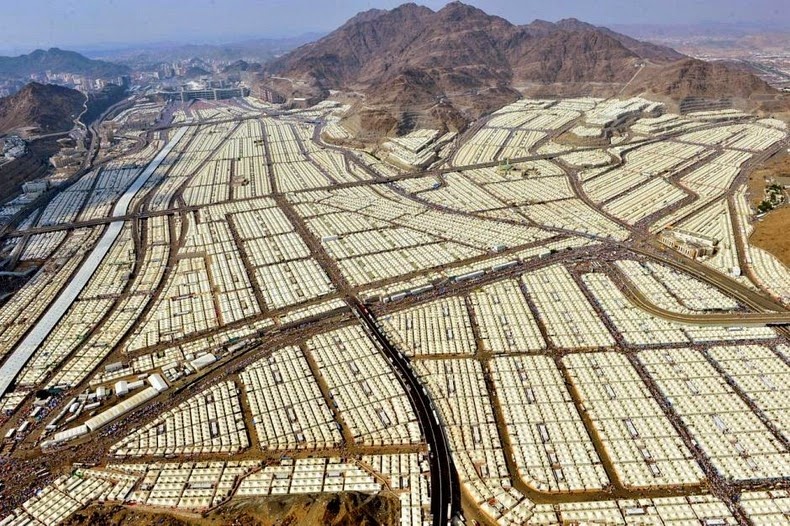

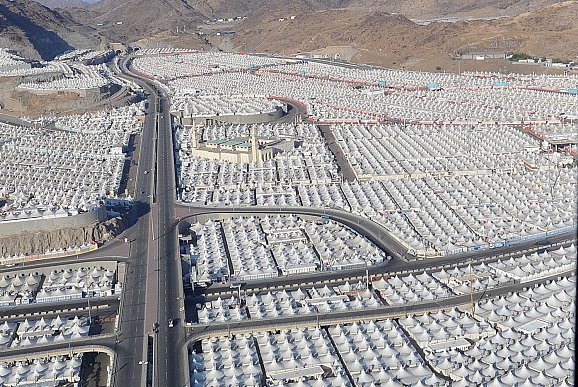

باكتمال هذا المشروع نتج عنه 100ألف خيمة مكيفة بمساحة مظللة بواقع 2.4 مليون متر مربع ويعد سكن مؤقت لـ 3 ملايين حاج في مشعر منى لأداء نسكهم. وبالتالي تعد منى أكبر مشروع هيكلي خفيف الوزن في العالم.
#معمار_و_عمران

هذا النوع من الإنشاءات يسمى بالإنشاءات ذات الهياكل الخفيفة الوزن والتي تعد أحد الحلول الفعالة لمثل هذه الاحتياجات نظراً لسهولة تنفيذها وصيانتها ومتانتها وتوفر عوامل السلامة بها بالإضافة إلى إمكانية توفير راحة حرارية مناسبة لمستخدميها.
#معمار_و_عمران

بمجرد مغادرة الحجاج، يتم لف القواطع الخيمة وتخزينها بعناية تحت أسقف الخيام. وهكذا الخيام في منى منشأة دائمة مع الحفاظ على الخيمة كرمز تقليدي للحج وبالتالي ايجاد مشهد ثقافي متطور وعملي لشكل الخيمة.
#معمار_و_عمران

أهم ما يميز المسقط الأفقي لهذا الحل التصميمي هو إمكانية دمج الخيام لإنشاء وحدات أكبر أو تقسيمها إلى نصفين عن طريق استخدام نفس المادة الخيمية.
#معمار_و_عمران

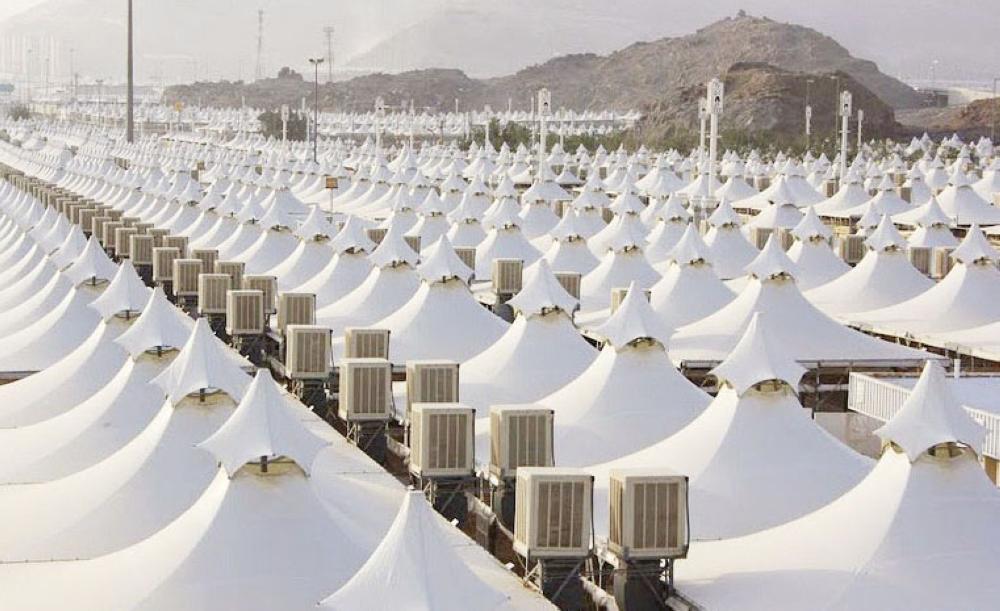

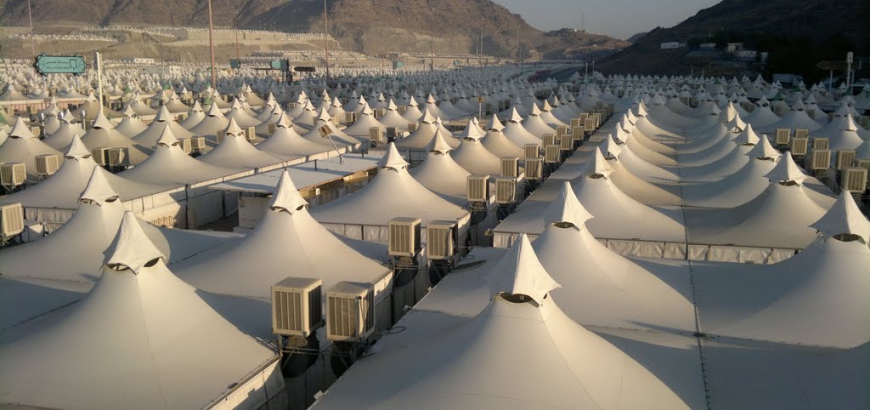

تم تجهيز كل خيمة بمكبرات صوت وثرموستات وإنذار حريق. تم تمديد الأسلاك الخاصة بالإضاءة عبر الأنابيب الفولاذية لإطار الخيمة. تحتوي كل خيمة على مكيف صحراوي مركب على سطحها لتكييف الهواء بالإضافة إلى وجدود التهوية الطبيعية.
#معمار_و_عمران

تم تنفيذ شبكة شاملة للسلامة ضد الحرائق تتكون من رشاشات مائية ذات حساسية عالية للحرارة ومرتبطة بنظام إنذار الحريق.
#معمار_و_عمران

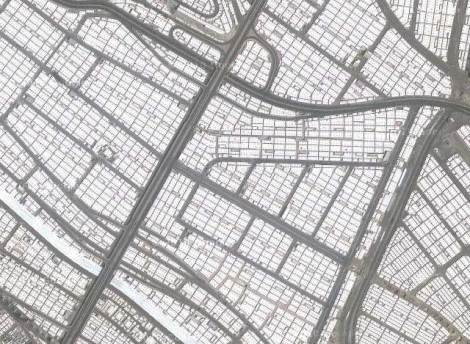

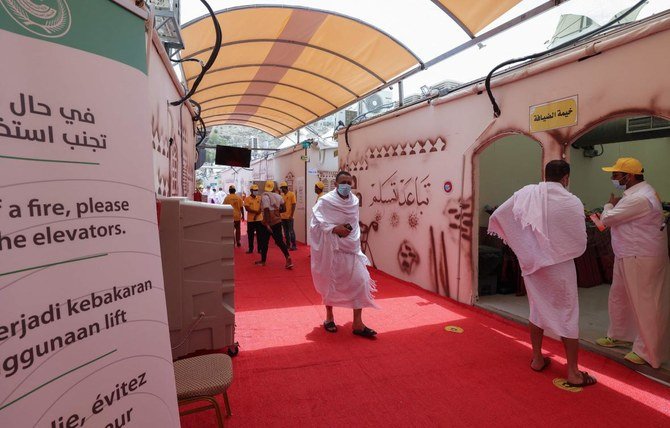

الخيام مقسمة إلى عدة مخيمات مرقمة وتم ترميزها بالألوان حسب الدولة، لكل منها جدار خارجي خاص بها، وترتبط بمخيمات أخرى عن طريق ممرات. تم تجهيز كل مخيم بمطبخ وحمامات ومرافق للاستحمام.
#معمار_و_عمران

طبعاً المرحلة الأولى من المشروع، نفذتها Koch, SL and Tensys خلال عامي 1997 و1998 ، ووفرت بذلك 25٪ من حجم المشروع. تلا ذلك تنفيذ المرحلتين الثانية والثالثة نفذتها شركة GmbH.
#معمار_و_عمران

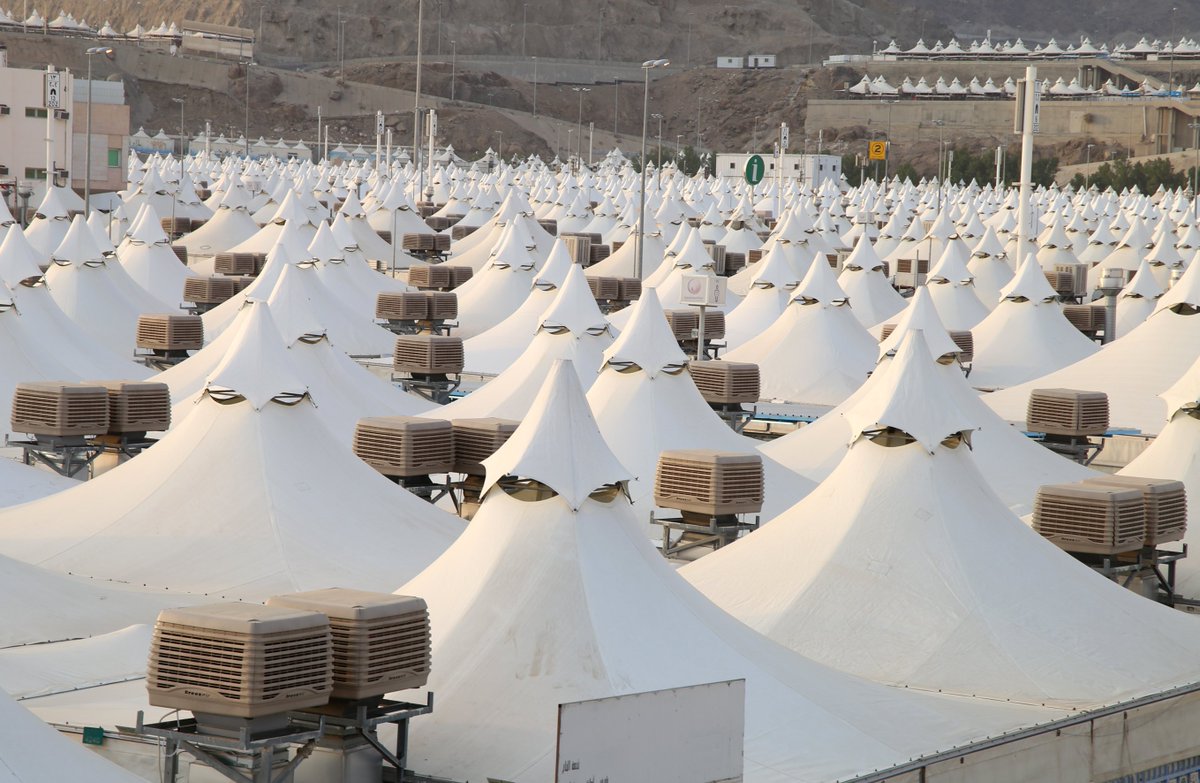

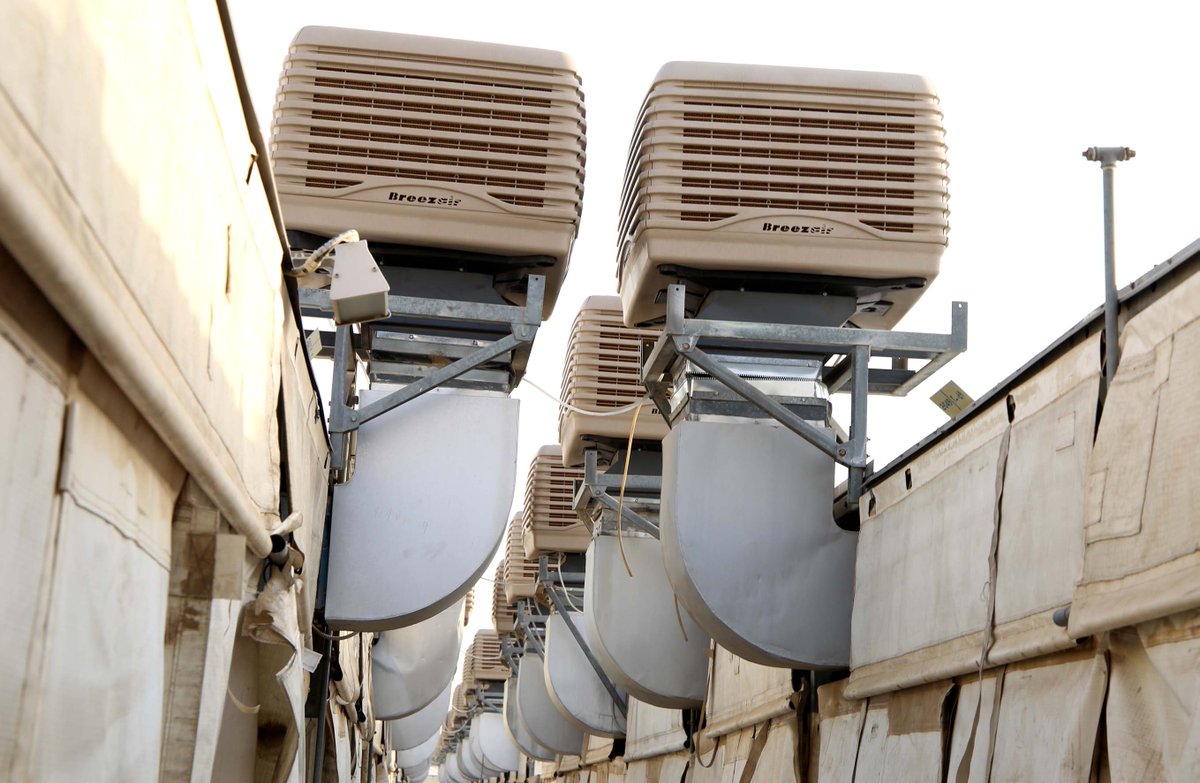

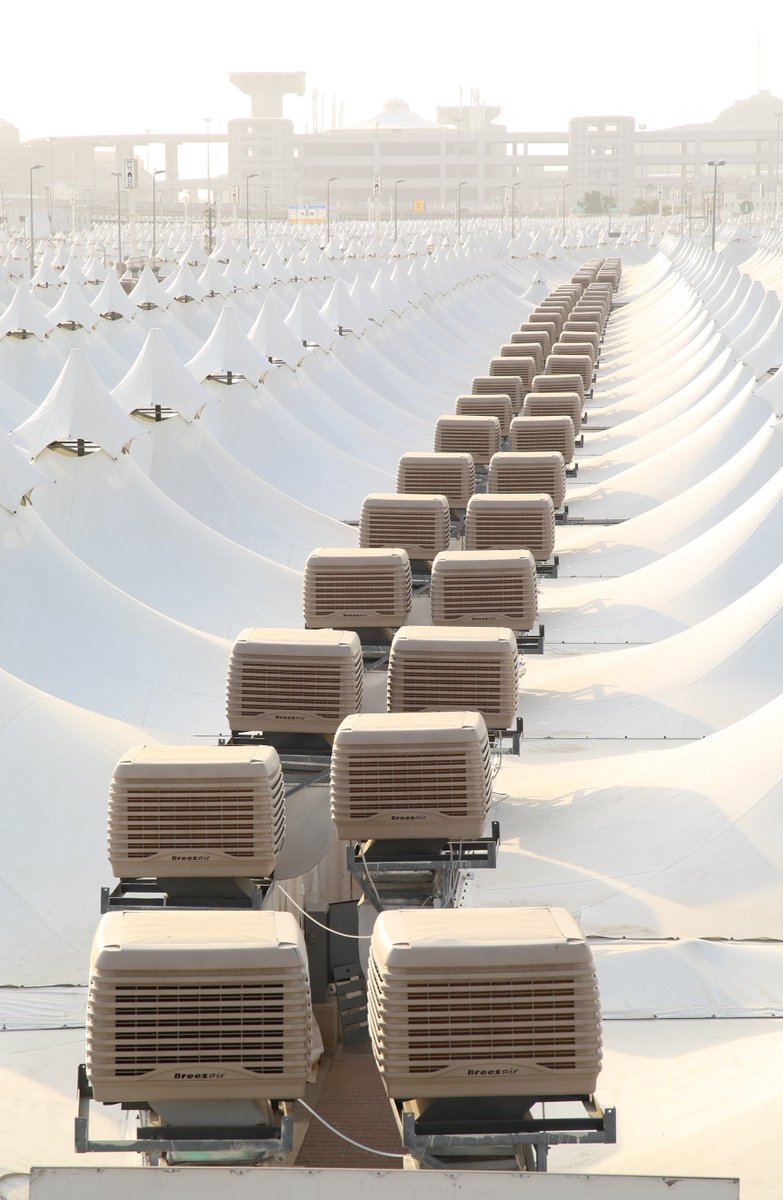

أما عن التكييف فقد تم توريد وتركيب أكثر من 50 ألف وحدة تكييف صحرواي من الشركة الأسترالية Seeley International
#معمار_و_عمران

وتعد من أحدث وسائل التبريد التي جعلت من Breezair أن تنافس أكثر من 200علامة تجارية بسبب ضمان كفاءة الطاقة (وفرت 35٪ من استهلاك الطاقة) والموثوقية والأداء والتأثير البيئي المنخفض.
#معمار_و_عمران

تم إجراء اختبارات لهذه المكيفات شملت مقارنة مع نوعيات أخرى وتوفر عوامل سلامة وكمية المياه المستخدمة للتبريد وسهولة التحكم واجتازتها. تعتبر هذه المكيفات أبرد وأهدأ مكيفات صحراوية وأكثرها كفاءة في استخدام الطاقة في العالم ، حيث توفر هواءً نقياً ومُفلترًا.
#معمار_و_عمران

المصمم الألماني المسلم محمود بودو راش مصمم هذا المشروع بدأ عمله لدى Frei Otto عندما كان طالبًا في معهد جامعة شتوتغارت للهياكل خفيفة الوزن ومنذ عام 1969 في شركة Atelier Frei Otto Warmbronn للتصميم والتطوير.
#معمار_و_عمران

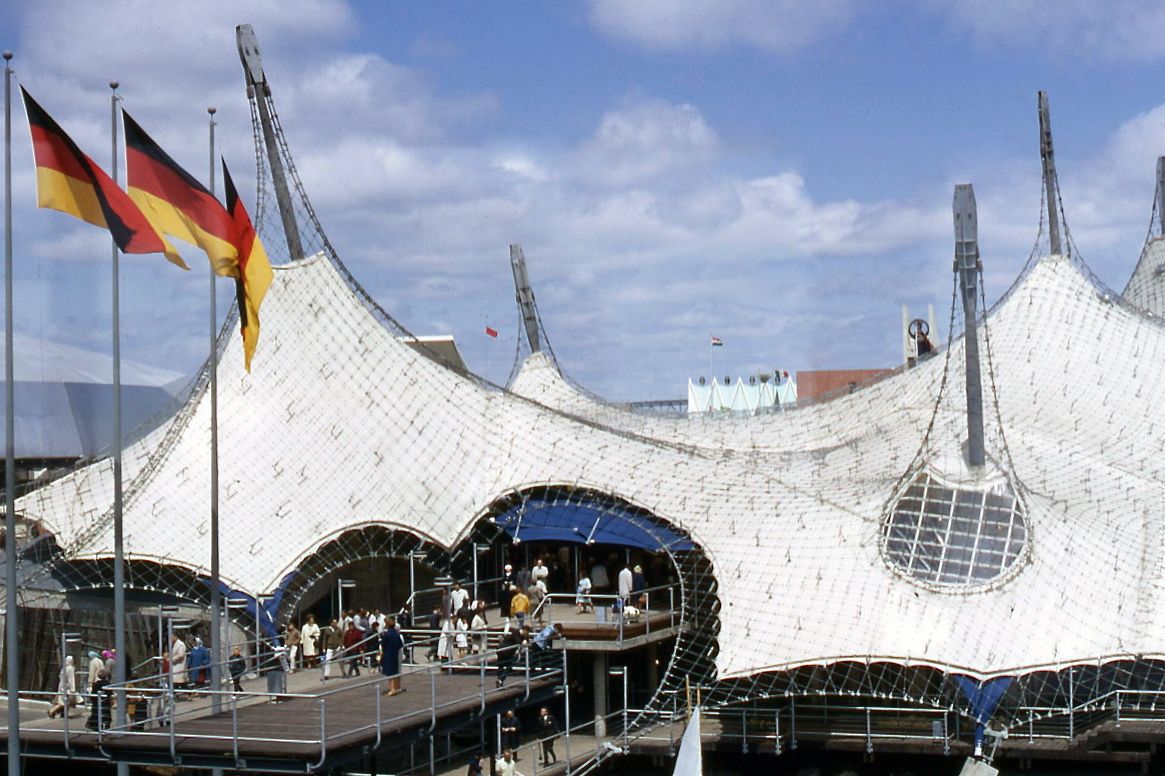

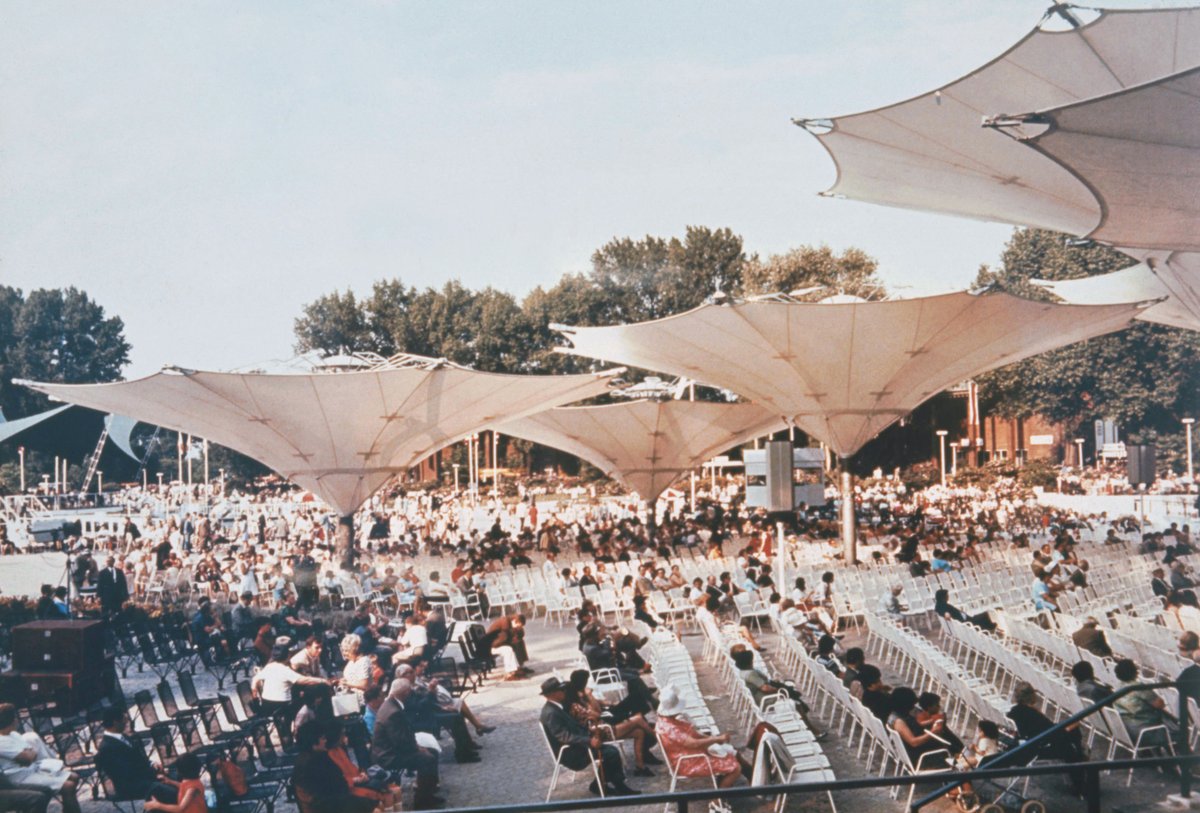

أشرف محمود بودو راش على تشييد المبنى الجديد للمعهد (وهو نفس النموذج الأولي الذي تم بناءه للجناح الألماني في إكسبو 1967 في مونتريال) وكان قائدًا لمشروع أول مظلات كبيرة قابلة للطي صممها فراي أوتو وشيدها لعرض الحدائق الوطنية في ألمانيا 1971
