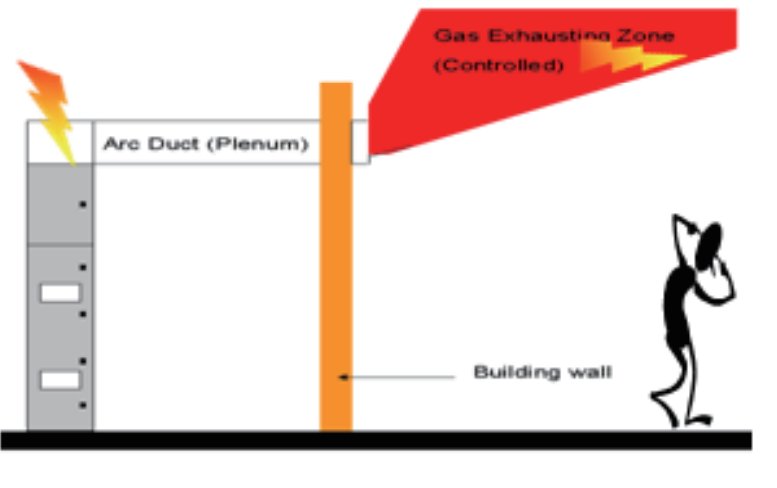

العديد من لوحات التوزيع Switchboards الكهربائية متوسطة وعالية الجهد تمتلك قناة Duct لتوجيه الغازات الحارة الناتجة من القوس الكهربائي Arc Flash/Blast (حال حدوثه) لخارج المحطة كما هو ظاهر في الصور لتلبية متطلبات المعيار IEC 62271-200. (يتبع)
يُعّرف هذا المعيار ما يسمى بأصناف القوس الكهربائي الداخلي Internal Arc Classes (IAC) مع وصف طرق إختبار أداء اللوحات حال حصول قوس كهربائي. الأصناف هذه تحدد مستوى الأمان للأشخاص المتواجدين حول اللوحات الكهربائية أثناء عملها الطبيعي. (يتبع)
ويصف تصنيف ال IEC IAC كيفية الإقتراب/الوصول لللوحة بشكل آمن، ماهية الإختبارات التي تمت على اللوحة ومستويات النجاح والرسوب أثناء الإختبارات. وتقسم أصناف الوصول إلى "A" أي أن تشغيل/العمل على اللوحة مخصص فقط للمختصين، و "B" للعوام و "C" خاص باللوحات المعلقة على أعمدة الشوارع. (يتبع)
الصنف "C" خاص باللوحات التي لا يمكن الوصول لها من قبل أي شخص. كذلك يعرف المعيار الجهة الآمنة والتي يمكن الوصول للوحة منها، فالحرف "F" للجهة الأمامية و "L" للخلفية و "R" للجانب. مثال توضيحي: قد تقرأ التصنيف التالي على لوحة متبعة للمعيار IEC 62271-200:
- Class IAC A-FLR
(يتبع)
- Class IAC A-FLR
(يتبع)
ومنها تعرف أن الطريقة الآمنة للتعامل مع هذه اللوحة أثناء عملها الطبيعي (وحرصاً على سلامتك في حال حصول قوس كهربائي داخلها) هو بأن يشغل اللوحة كهربائي مختص فقط (A) ويمكن له أن يعمل على الجهة الأمامية والخلفية والجانبية FLR.
