ما هي تقسيمة VLAN ?
انواع VLAN?
كيف يتم تطبيقها على الشبكة ?
-ثريد عن الشبكات 🌿

قبل ما نعرف VLAN لابد من ذكر بعض المصطلحات المهمة 💡
♦️ما هي رسالة broadcast في switch ؟
🔹ببساطة ان جهاز او host معين يرسل رسالة لكل الاجهزة اللي معه بالشبكة
🔹النطاق او المجال اللي توصل له الرسالة يسمى broadcast domain
يعني الرسالة بتوصل لكم جهاز وش حدودها

للتوضيح فكرة bc domain:💡

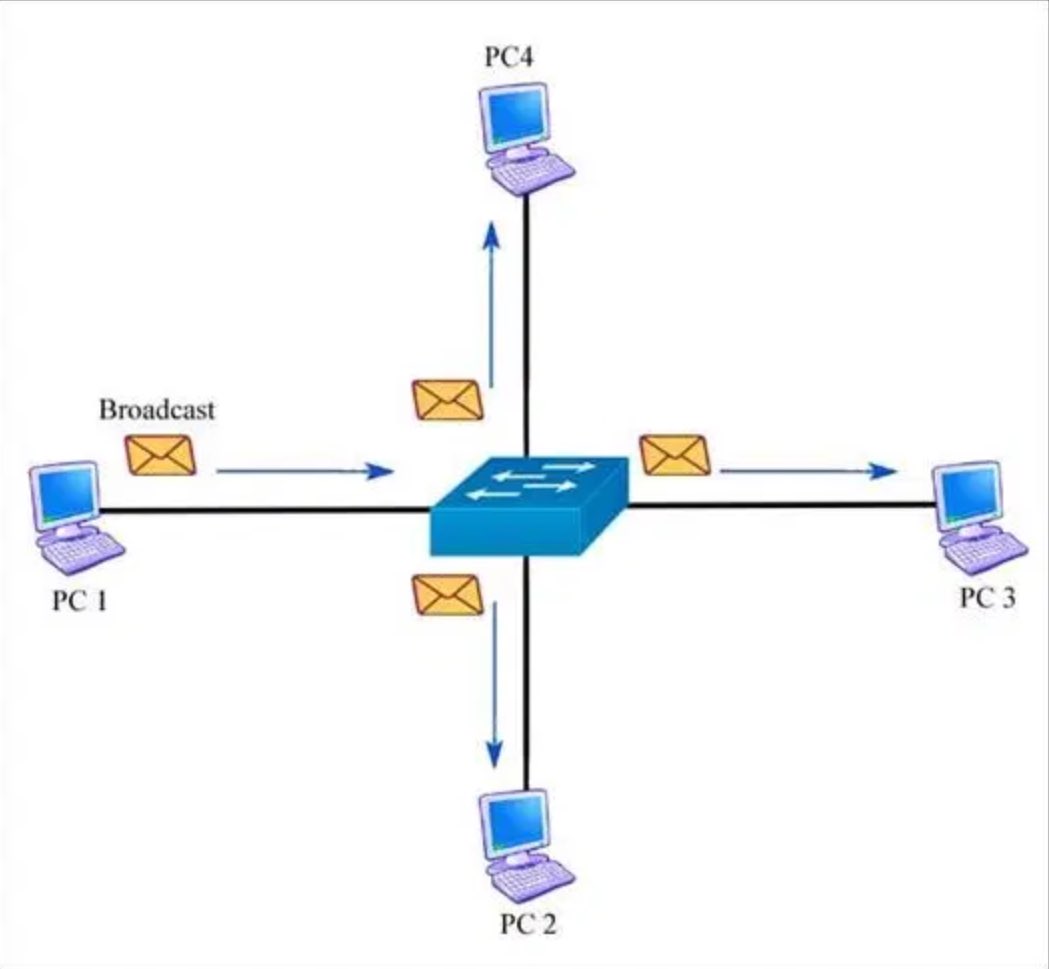

عندنا شبكة صغيرة تتكون من اربع اجهزة مرتبطة بswitch 📍
PC1 بيرسل رسالة لل PC3 لاول مرة
وصلت الرسالة الى switch لكن ما يعرف MAC address او العنوان تبع PC3
في هالحالة switch بيرسلها لكل الاجهزة اللي بنفس domain
🔹 هذا مثال جدا بسيط بعدد قليل من الاجهزة

🔹مثال اكبر بعدد اجهزة اكثر
تخيل معي لو عندي 48 جهاز مرتبطين بswitch واحد 📍
وإحدى الاجهزة بنفس الدومين ارسلت لجهاز وswitch ما عنده عنوان الجهاز وارسلها broadcast ووصلت لل47 جهاز طبعا باستثناء الجهاز اللي جاءت منه الرسالة
طيب وين المشكلة هنا ؟🧐

♦️حقيقي مشاكل كثيرة تسببها broadcast domain ومنها:

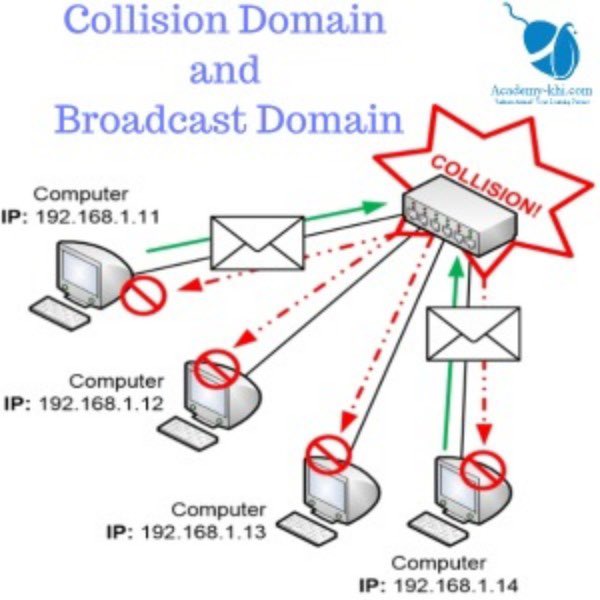

🔹collision domain
مثلا 10 اجهزة تحسست media او الطريق ولقته فاضي وارسلوا بنفس الوقت راح يصير تصادم في حزم البيانات المرسلة مما يسبب بطئ بالشبكة
▫️مثل لو عشر سيارات كلهم تحسسوا الطريق فاضي بنفس الوقت وطلعوا وصار تصادم. 🚘

🔹consuming Bandwidth
بما ان packet بيصل لجميع hosts بdomain فاستهلاك bw يصبح عالي
لما switch يكون عنده معلومات وين يوجه packet بدل ما يرسلها bc نحافظ على موارد الشبكة من الاستهلاك
▫️لما تطلع من بيتك محدد الوجهه واسرع طريق لها، بتوصل اسرع بدون استهلاك الكثير من وقود السيارة 👍🏼

🔹failure domain
تخيل معي لو switch اللي مرتبط فيه 48 جهاز تعطل عن العمل لاي سبب كان
معناه ان كل 48 جهاز تعطلوا عن الاتصال وهذا ما يسمى single point failure
ما عندي الا نقطة اتصال وحدة وتعطلت هذه النقطة وتعطل معها كل شي

الان وقت VLAN للحل كل المشاكل السابقة 💡
♦️VLAN (virtual local area network)
ببساطة هي شبكة محلية افتراضية لتقسيم الشبكة المحلية الى عدة شبكات افتراضية او وهمية بغض النظر عن مكان المستخدم او الجهاز

خصائصها:
🔹استطيع انشاء اكثر من VLAN
🔹تقسيمة VLAN تكون بdata link layer بداخل اجهزة الطبقة 2 مثل switch
🔹كل VLAN تعتبر broadcast domain

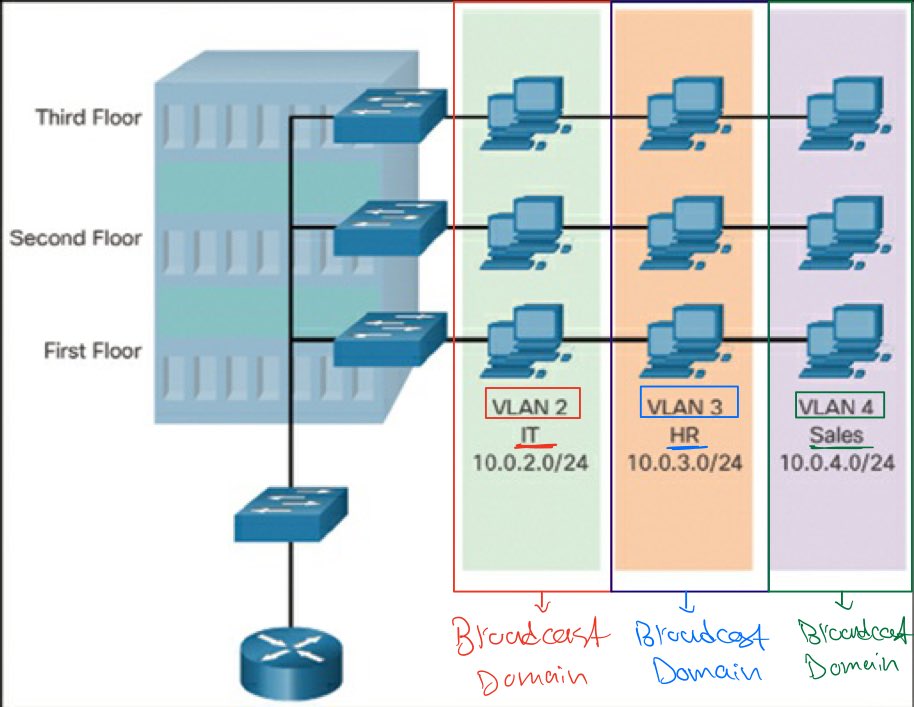

فمثلا هنا عندنا ثلاث VLAN مقسمة بناء على الاقسام IT,Sales,HR

🔹hosts او الاجهزة اللي بنفس VLAN ما تعلم بوجود VLAN ثانية
🔹switch يتعامل مع كل VLAN وكأنها منفصلة عن الثانية فبالتالي
جهاز بvlan2 قسم IT بيرسل رسالة الى جهاز ب valn4 قسم sales
هنا يحتاجون الى وجود router عشان يقدرون يتواصلون.

مثال حي على ما سبق 💡
♦️broadcast domain
عندي فصل دراسي يتكون من 60 طالب من عدة تخصصات 🧑‍⚕️🧑🏽‍⚖️👨🏽‍💻
دخل الدكتور عنده رسالة للطالب محمد من تخصص شبكات 👨🏽‍💻
ولكن ما يعرف شكله فاضطر انه يناديه ووصل صوت الدكتور لكل الفصل الدراسي يعني كل 60 طالب سمعوا صوت الدكتور
طيب وش الحل ؟🧐

♦️VLAN
اقسم 60 طالب الى مجموعات
فيصبح عندي 3 مجموعات كل مجموعة فيها 20 طالب من تخصصات التالية:👨🏽‍💻🧑‍⚕️🧑🏽‍⚖️
فلما يدخل الدكتور ومعه رسالة للطالب محمد من تخصص الشبكات بيتوجه مباشرة الى مجموعة الشبكات👨🏽‍💻
بدون ما يشغل المجموعات الاخرى 🧑🏽‍⚖️🧑‍⚕️
بكذا قللت العدد من 👨🏽‍💻🧑🏽‍⚖️🧑‍⚕️60 الى 👨🏽‍💻20

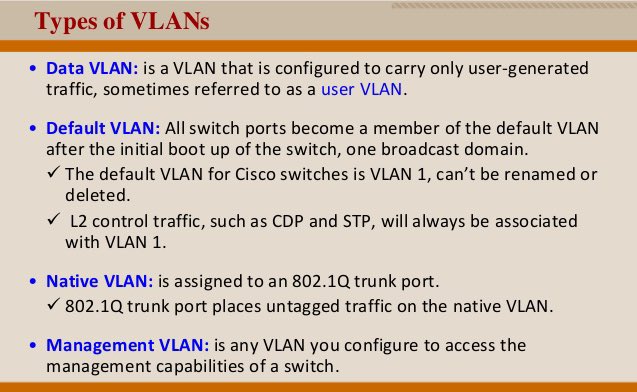

♦️انواع VLAN:
افتراضيًا جميع منافذ switch تكون ب VLAN 1

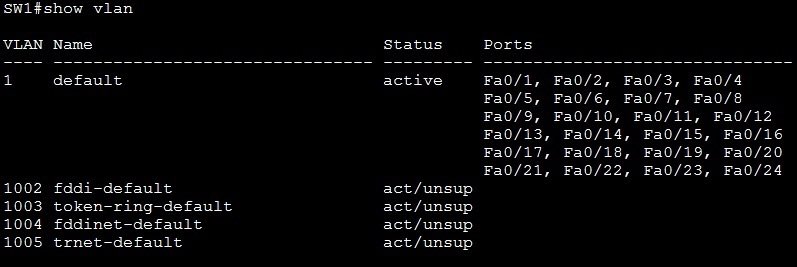

لاستعراض VLAN 1 على السويتش نستخدم cmd
switch# show vlan brief

بعد ما اقسم switch الى VLAN

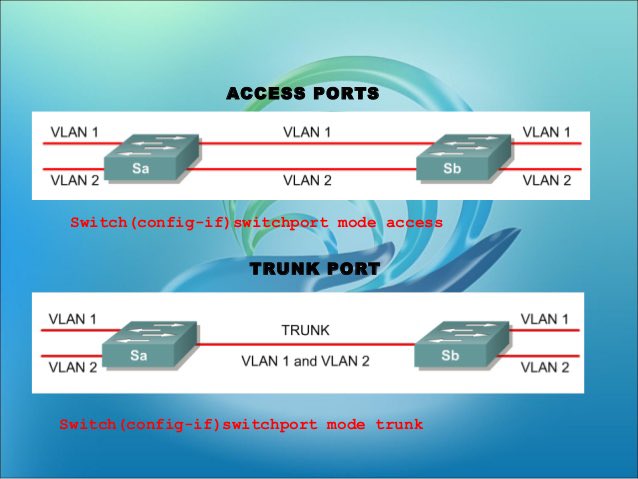

كل port بswitch بيتصل بواحد من هذه port:
🔹 access port
🔹 Trunk port

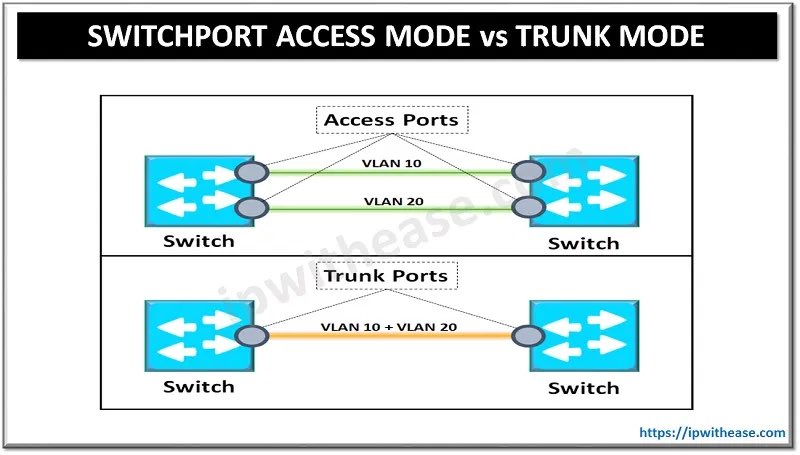

وش الفرق بين modes؟🧐

♦️Access port
▫️يربط ما بين switch وجهاز host
▫️يمرر للVLAN محددة بمعنى اي traffic بيوصل على هذه port وجهه الى VLAN معينة مرتبطة بهذا port
♦️Trunk port
▫️يربط ما بين switch و switch او router
▫️يمرر لاكثر من VLAN باستخدام link واحد

♦️ لإنشاء VLAN وتطبيقها على الشبكة♦️

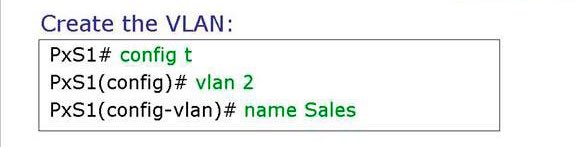

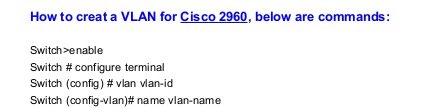

▫️ creat VLAN
باستخدام هذه cmd انشأت VLAN

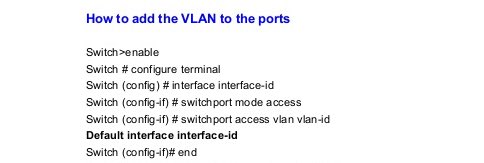

▫️ربط VLAN ب interface
باستخدام هذه cmd ربطت VLAN بport

▫️لحذف VLAN
❗️❗️تنبيه ❗️❗️
قبل حذف VLAN لازم افك ارتباطها ب interface
لان لو حذفت VLAN بدون ما افك ارتباطه راح يختفي interface

مواضيع الشبكات تطلب أساس صحيح وقوي نظرا لارتباط المفاهيم ببعض ⛓️
شرح ممتاز ومفصل مع تطبيق بالعربي:
youtu.be
شرح بالانجليزي:
youtu.be
تطبيق عملي على packet tracer
youtu.be

أتمنى لكم قراءة مفيدة وممتعة🤍
-نهاية الثريد🌿
