تعتبر الكابلات الكهربائية هي حلقة الوصل بين مصدر الكهرباء وبين الحمل وبمجرد قطع تلك الحلقة يتم قطع الكهرباء عن الحمل ولهذا تعتبر الكابلات الكهربائية عنصر مهم جداً للمنظومة الكهربائية.
يتم تصنيف الكابلات الكهربائية بأكثر من طريقة بناء على عدة أمور دعونا نتعرف على بعضها.
يتم تصنيف الكابلات الكهربائية بأكثر من طريقة بناء على عدة أمور دعونا نتعرف على بعضها.

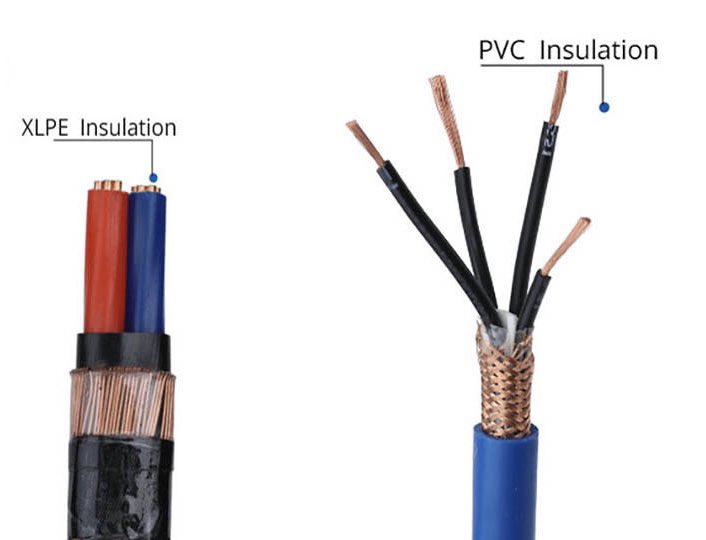

أولا :مادة العزل، وأشهرها:
١- PVC (Polyvinyl chloride)
وتستخدم عادة في أنظمة الجهد المنخفض.
٢- XLPE (Cross-linked Polyethylene)
وتستخدم عادة في أنظمة الجهد المتوسط.
١- PVC (Polyvinyl chloride)
وتستخدم عادة في أنظمة الجهد المنخفض.
٢- XLPE (Cross-linked Polyethylene)
وتستخدم عادة في أنظمة الجهد المتوسط.
ثانيا : جهد التشغيل
١- كابلات جهد منخفض
وتستخدم في المباني السكنية والتجارية وغيرها من المباني.
٢- كابلات جهد متوسط
وتستخدم في أنظمة الجهد المتوسط مثل كابلات التوزيع المدفونة بالأرض (Underground Cable).
٣- كابلات جهد عالي
وتستخدم في خطوط نقل الجهد العالي المدفونة بالأرض.
١- كابلات جهد منخفض
وتستخدم في المباني السكنية والتجارية وغيرها من المباني.
٢- كابلات جهد متوسط
وتستخدم في أنظمة الجهد المتوسط مثل كابلات التوزيع المدفونة بالأرض (Underground Cable).
٣- كابلات جهد عالي
وتستخدم في خطوط نقل الجهد العالي المدفونة بالأرض.

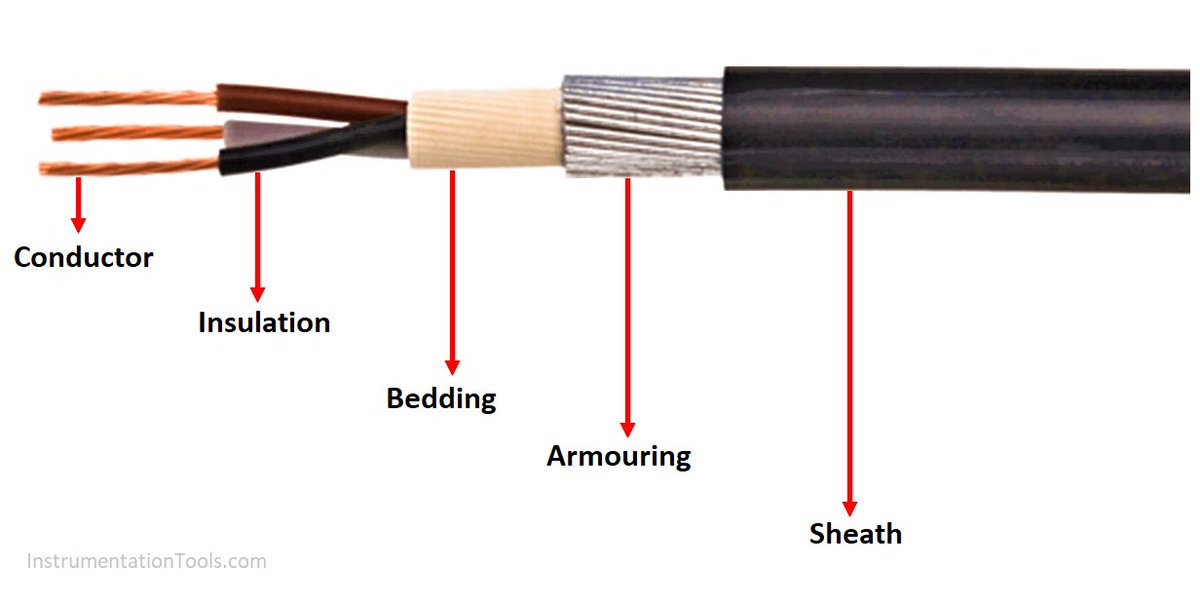

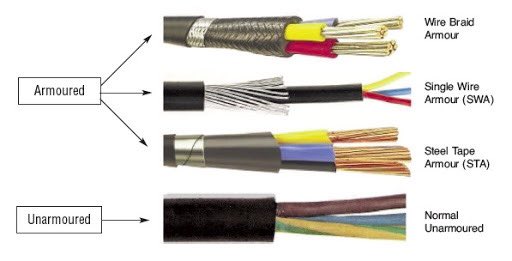

ثالثا : التسليح
١- مسلحة (Armored) وتستخدم في أنظمة الجهد المتوسط والمرتفع، وتتميز بصلابة عالية مما يجعلها تتحمل الأوزان الثقيلة.
٢- غير مسلحة (Non-Armored)
وتستخدم في أنظمة الجهد المنخفض وفي الأماكن التي لا يوجد فيها أوزان ثقيلة، وبالطبع أرخص ثمنا من المسلحة.
١- مسلحة (Armored) وتستخدم في أنظمة الجهد المتوسط والمرتفع، وتتميز بصلابة عالية مما يجعلها تتحمل الأوزان الثقيلة.
٢- غير مسلحة (Non-Armored)
وتستخدم في أنظمة الجهد المنخفض وفي الأماكن التي لا يوجد فيها أوزان ثقيلة، وبالطبع أرخص ثمنا من المسلحة.
رابعا : نوع الموصل و أشهرها :
١- النحاس وتستخدم في كابلات الجهد المنخفض.
٢- الالمونيوم وتستخدم عادة في كابلات الجهد المتوسط.
١- النحاس وتستخدم في كابلات الجهد المنخفض.
٢- الالمونيوم وتستخدم عادة في كابلات الجهد المتوسط.
خامسا : عدد الموصلات (Cores) :

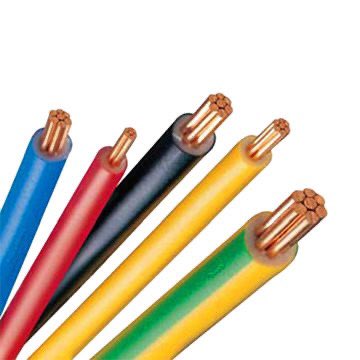

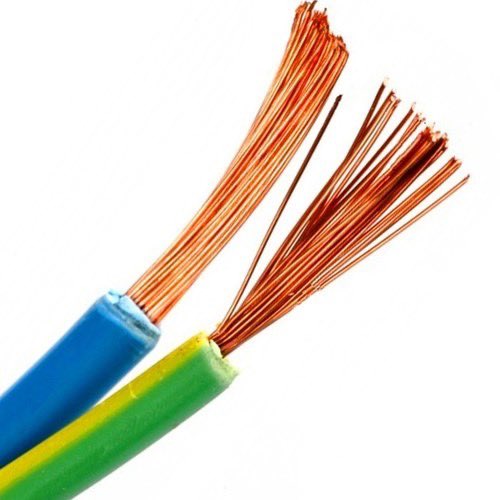

١- موصل واحد (Single Core)
ومن اسمه يوجد موصل واحد فقط بداخل الكابل كما هو مبين بالصورة أدناه.

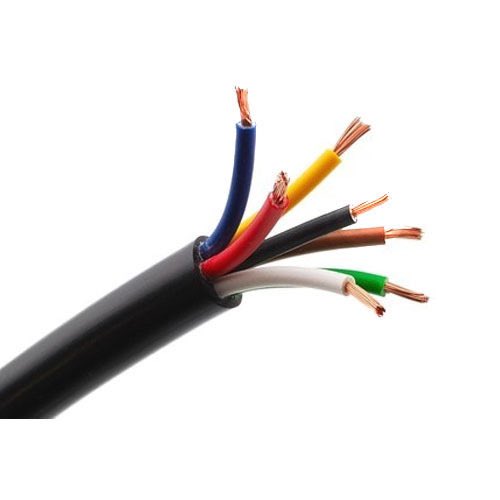

٢- متعدد الموصلات (Multi-Cores)
ويوجد أكثر من موصل في الكابل الواحد كما هو مبين بالصورة أدناه.
انتهى
