لو بلغتكم إننا علشان نحسب القاطع والكابل بطريقة صحيحية بنحتاج تقريبا من 8 الى عشر خطوات .هتصدقونى؟
إن شاء الله احاول اشرح هذه الخطوات بالتدريج لتصبح مرجع للمهتمين وخاصة إن الكابلات والقواطع من اهم عناصر المنظومة الكهربائية وللأسف تتم فى بعض المنازل بطريقة عشوائية وبدون أى مرجع
إن شاء الله احاول اشرح هذه الخطوات بالتدريج لتصبح مرجع للمهتمين وخاصة إن الكابلات والقواطع من اهم عناصر المنظومة الكهربائية وللأسف تتم فى بعض المنازل بطريقة عشوائية وبدون أى مرجع
اولا نحسب تيار الحمل
عن طريق معرفة قيمة الحمل فى حالة 1PH
P=VxI
وفى حالة 3PH
P=SQ VxIxCos o
اذن عن طريق الحمل ونوع الجهد يمكننا تحديد تيار الحمل المطلوب
تطبيق عملى
فيلا سكنية مجموع احمالها 88 كيلو وات ما قيمة تيار الحمل ؟
دفاية كهربائية حملها 2 ك وات ما قيمة تيار الحمل ؟
عن طريق معرفة قيمة الحمل فى حالة 1PH
P=VxI
وفى حالة 3PH
P=SQ VxIxCos o
اذن عن طريق الحمل ونوع الجهد يمكننا تحديد تيار الحمل المطلوب
تطبيق عملى
فيلا سكنية مجموع احمالها 88 كيلو وات ما قيمة تيار الحمل ؟
دفاية كهربائية حملها 2 ك وات ما قيمة تيار الحمل ؟
@An__ma00 حالتان
مممكن المقاول يفوض من المالك لانهاء المعاملة وبيكون واخد سعره من المالك
اوالمالك يطلبه مباشرة ويدفع الرسوم للشركة
مممكن المقاول يفوض من المالك لانهاء المعاملة وبيكون واخد سعره من المالك
اوالمالك يطلبه مباشرة ويدفع الرسوم للشركة

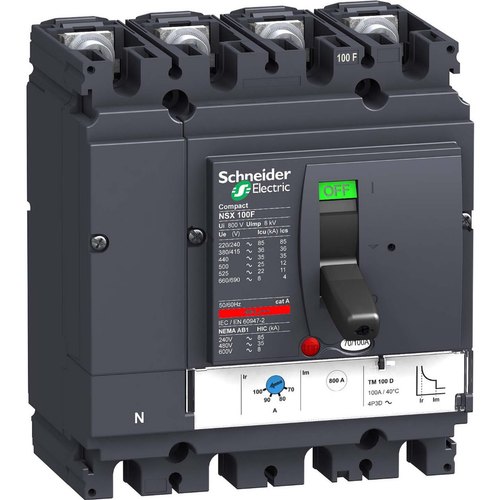

ثانيا من تيار الحمل بقدر احصل على قيمة القاطع بعد ضرب تيار الحمل فى معامل الامان 1.25٪ ثم اختيار القاطع من اقرب ستناندر متاح

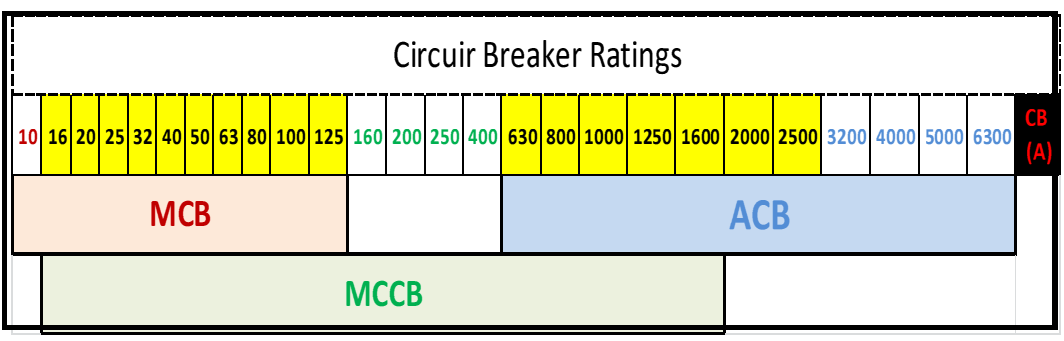

اشهر قيم القواطع هى 6_10_16_20_32_60_80_100_150_200_250_300_350.... وهكذا
اشهر قيم القواطع هى 6_10_16_20_32_60_80_100_150_200_250_300_350.... وهكذا
اذا من تيار الحمل نقدر نحدد القاطع المناسب لكن يوجد بعض التعليقات

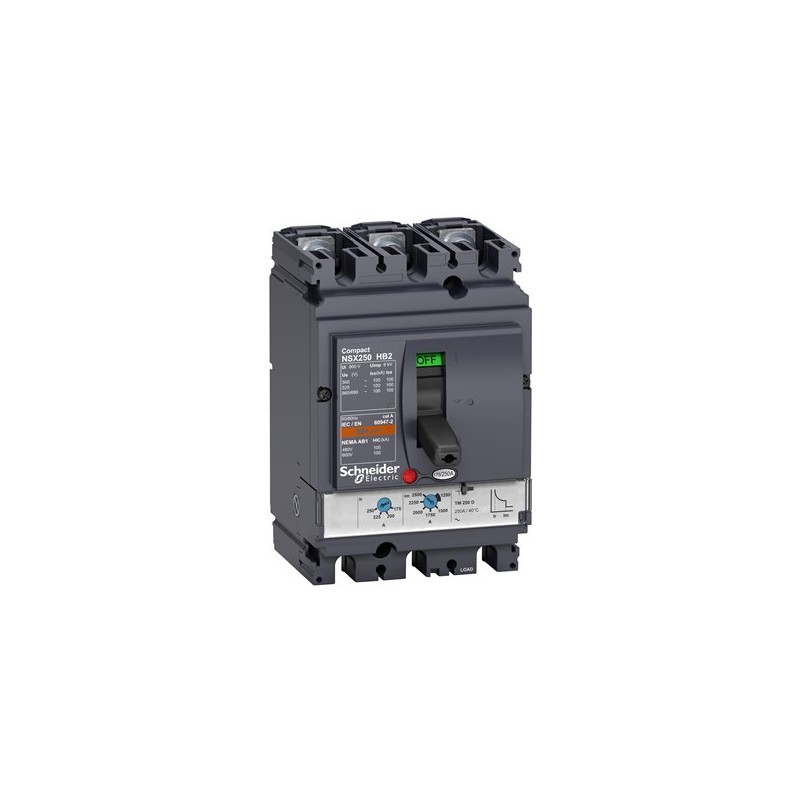

تجد فى المخططات 40AT/100AF هذا يسمى بالقاطع المتغير بمعنى إنه فى حالة زيادة الحمل مستقبلا يمكن رفع القاطع الى 100A بينما وضع التشغيل الحالى هو 40A
تجد فى المخططات 40AT/100AF هذا يسمى بالقاطع المتغير بمعنى إنه فى حالة زيادة الحمل مستقبلا يمكن رفع القاطع الى 100A بينما وضع التشغيل الحالى هو 40A
خلاصة اختيار القاطع هو انه مرتبط بالحمل وفكرة زيادة سعة القاطع بحجة انها أمان خطأ منتشر لأن وظيفة القاطع هى الحماية فى حالة حدوث مشكلة فلو تم اختيار القاطع بشكل خاطىء لن يؤدى وظيفته

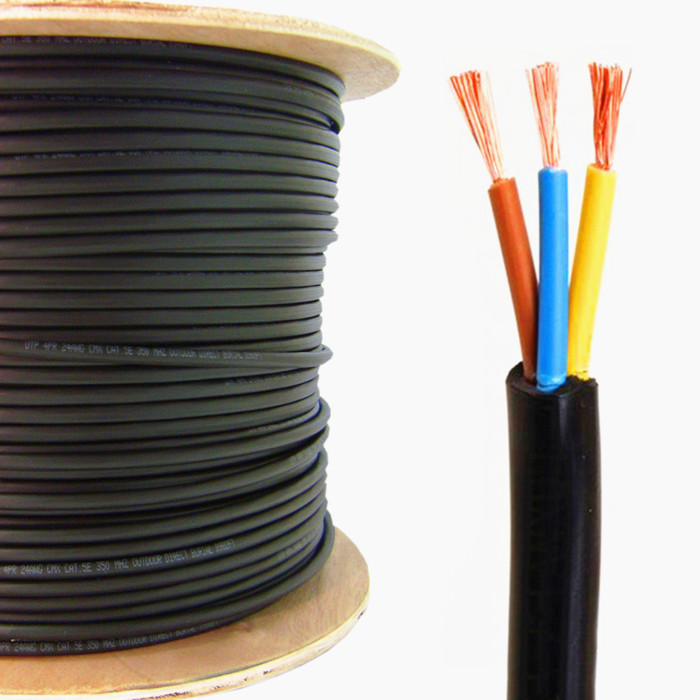

ثالثا اختيار الكابلات
يتوقف اختيار الكابل على عاملين
تحمل الكابل للتيار بعد تطبيق المعاملات de rating factors
عدم حصول فقد فى الجهد
و القاعدة الأساسية هى
ان يكون تيار الكابل اعلى من تيار القاطع اعلى من تيار الحمل
فلا يمكن اختبار كابل يتحمل 85 امبير لقاطع 100 امبير
يتوقف اختيار الكابل على عاملين
تحمل الكابل للتيار بعد تطبيق المعاملات de rating factors
عدم حصول فقد فى الجهد
و القاعدة الأساسية هى
ان يكون تيار الكابل اعلى من تيار القاطع اعلى من تيار الحمل
فلا يمكن اختبار كابل يتحمل 85 امبير لقاطع 100 امبير
تحت هذ الثريد شرح بالتفصيل لتصميم
الكابلات
الكابلات
حساب مقطع النيوترال
2x4+2.5
4x50+25
3.5x50+25
فى حالة 1Ph مساحة مقطع النيوترال مساوى للفاز
فى حالة 3PH مساحة مقطع النيوترال مساوى للفاز ويمكن ان يقل فى حالة اتزال الاحمال و3rd harmonic
لكن انصح بأن يكون مساوى لمقطع الفاز
2x4+2.5
4x50+25
3.5x50+25
فى حالة 1Ph مساحة مقطع النيوترال مساوى للفاز
فى حالة 3PH مساحة مقطع النيوترال مساوى للفاز ويمكن ان يقل فى حالة اتزال الاحمال و3rd harmonic
لكن انصح بأن يكون مساوى لمقطع الفاز
اخيرا كابل التاريض

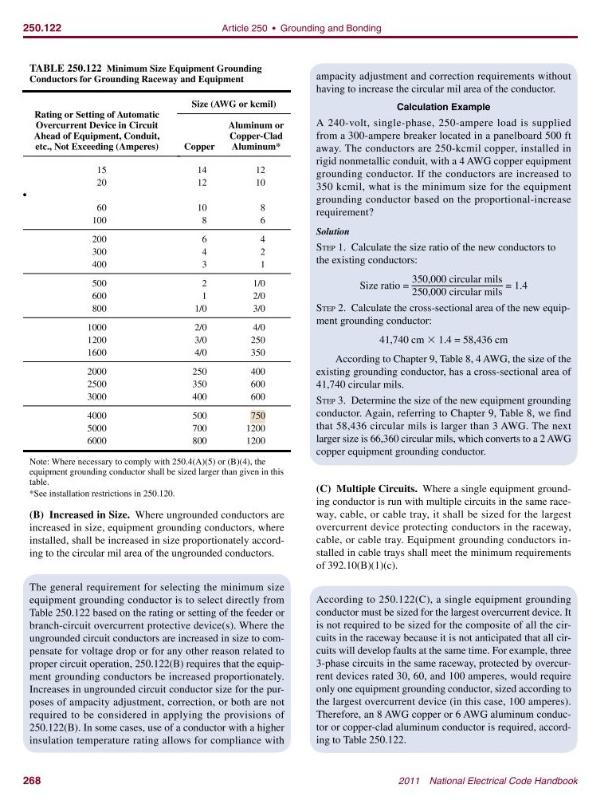

يوجد اختلاف بين الكود الامريكى والدولى كما بالصورة
بالنظر إلى الكود الدولى IEC
نجد أنه يعتمد على قطر الفازة
_قطر الفازة اقل من 16يكون كابل التأريض نفس الفازة
_قطر الفازة اكبر من 16واقل من 35 يكون كابل التأريض 16
-اكبر من 35 يكون كابل التأريض نص الفازة
يوجد اختلاف بين الكود الامريكى والدولى كما بالصورة
بالنظر إلى الكود الدولى IEC
نجد أنه يعتمد على قطر الفازة
_قطر الفازة اقل من 16يكون كابل التأريض نفس الفازة
_قطر الفازة اكبر من 16واقل من 35 يكون كابل التأريض 16
-اكبر من 35 يكون كابل التأريض نص الفازة
