احبائي المهندسين👷♂️ ،
هذه احد الاسئلة السريعة التي كانت ضمن مقابلة مرشحين لأحد شركات توزيع الكهرباء !!

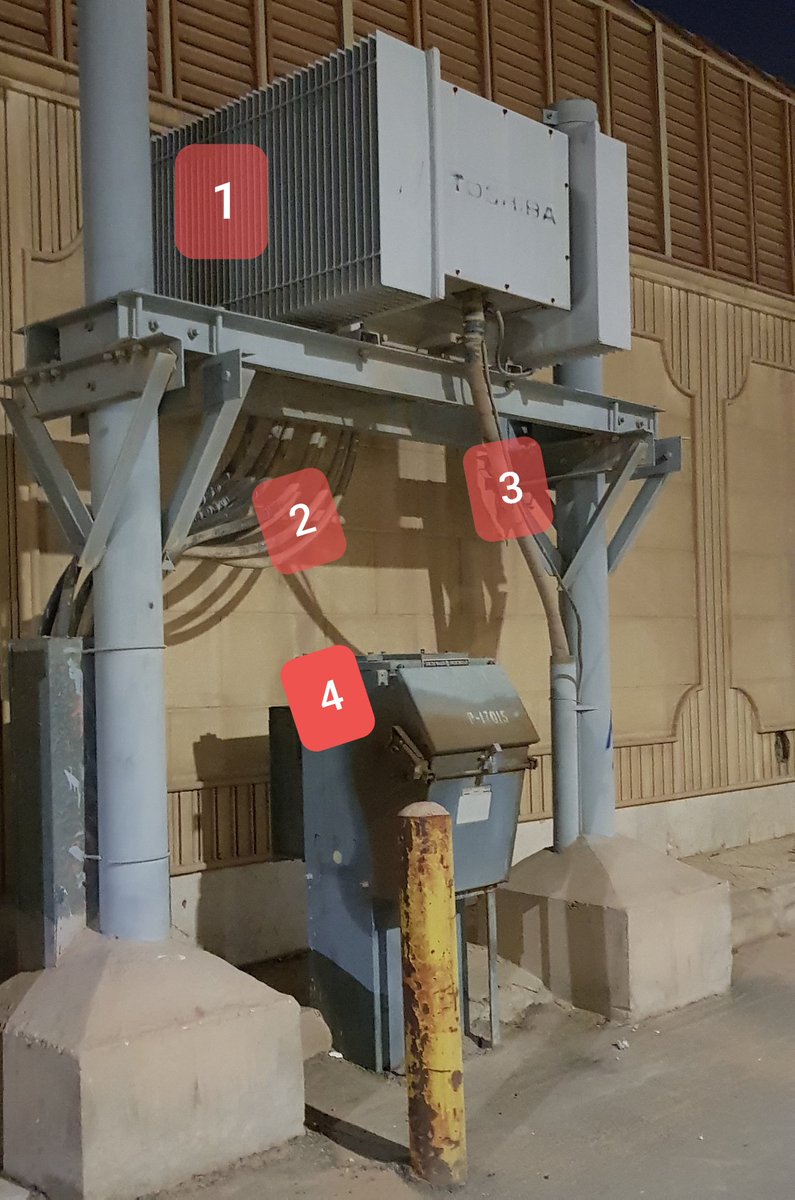

1️⃣ما هي الاجزاء الموضحة في الصورة ؟
2️⃣وما وظيفة كل جزء ؟
☝️ لا تنس تمنشن زميلك الخبير ... 😉
سيتم الاجابة خلال الساعات القادمة باذن الله.
@abo_alkahraba
هذه احد الاسئلة السريعة التي كانت ضمن مقابلة مرشحين لأحد شركات توزيع الكهرباء !!
1️⃣ما هي الاجزاء الموضحة في الصورة ؟
2️⃣وما وظيفة كل جزء ؟
☝️ لا تنس تمنشن زميلك الخبير ... 😉
سيتم الاجابة خلال الساعات القادمة باذن الله.
@abo_alkahraba
🙏شكرا للمشاركة المميزة من الزملاء الافاضل ،
وسنبدأ الان بالحديث عن المكونات المشار اليها بالصورة اعلاه :
وسنبدأ الان بالحديث عن المكونات المشار اليها بالصورة اعلاه :
1️⃣ محول توزيع كهربائي ، بالمواصفات التالية :
* Oil immersed distribution transformer
* pole mounted type
* MV/LV
* Oil immersed distribution transformer
* pole mounted type
* MV/LV
2️⃣ كابلات الجهد المنخفض الخارجة من المحول
LV cables feeders .
وهي المسؤولة عن تغذية الأحمال المربوطة مع المحول، ولان هذه الكابلات تقع على جهد الجهد المنخفض فسيكون التيار المار بها كبير جدا لذلك تجد حجمها كبير او عددها كبير ايضا
LV cables feeders .
وهي المسؤولة عن تغذية الأحمال المربوطة مع المحول، ولان هذه الكابلات تقع على جهد الجهد المنخفض فسيكون التيار المار بها كبير جدا لذلك تجد حجمها كبير او عددها كبير ايضا
3️⃣كابلات الجهد المتوسط الداخلة للمحول
MV cables
وهي المسؤولة عن تغذية المحول ، وعادة ما يكون التيار المار بها قليل جدا ويعتمد على حجم المحول ، فلو كان حجم المحول ١ ميجا فولت.امبير 13.8/0.4kv سيكون التيار المار بها تقريبا ٤٥ امبير.
MV cables
وهي المسؤولة عن تغذية المحول ، وعادة ما يكون التيار المار بها قليل جدا ويعتمد على حجم المحول ، فلو كان حجم المحول ١ ميجا فولت.امبير 13.8/0.4kv سيكون التيار المار بها تقريبا ٤٥ امبير.
4️⃣ وحدة الربط الحلقي
* RING MAIN UNIT
* oil filled , fused type.
وتستخدم لربط المحول مع شبكة توزيع الجهد المتوسط لشركة الكهرباء, كما توفر حماية للمحول من خطر ارتفاع التيار .
* RING MAIN UNIT
* oil filled , fused type.
وتستخدم لربط المحول مع شبكة توزيع الجهد المتوسط لشركة الكهرباء, كما توفر حماية للمحول من خطر ارتفاع التيار .
