ثريد عن معرفة إختيار محول #الطاقة_الشمسية نوع On Grid وهو النوع المرتبط بشبكة الكهرباء
حاولت تلخيص هذي المعلومات بقدر المستطاع وهذي المعلومات عامة لتجنب الاحتيال أو جهل المنفذ للنظام

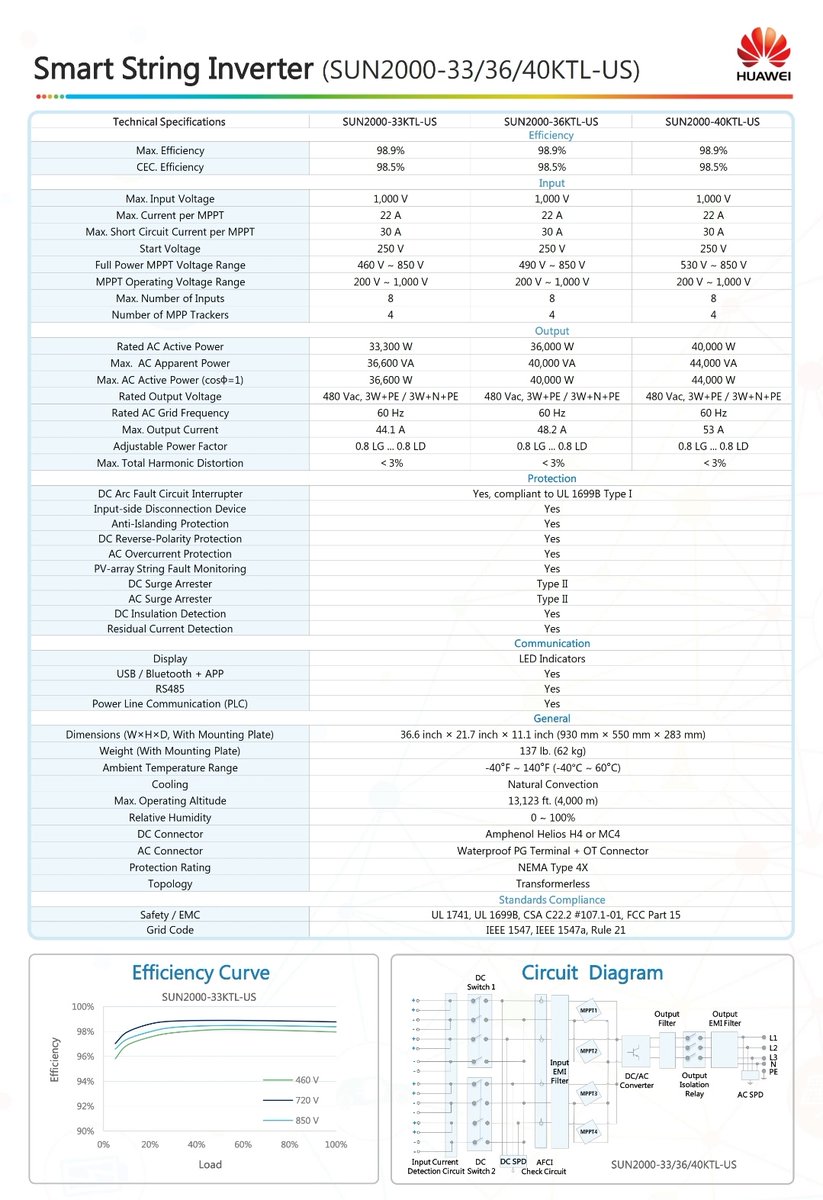

طبعا راح تكون المعلومات من دليل المحول وهذا الدليل يختلف حسب نوع المحول واختلاف شركة التصنيع

نبدأ أولا بتقسيم هذا الدليل إلى عدة أقسام وهي كالآتي
Efficiency الكفاءة
Input
المدخلات ع المحول من قبل ألواح
#الطاقة_الشمسية
Output
المخرجات من المحول والتي ترتبط بالشبكة
Protection الحماية
Communication خصائص الاتصالات
وهي تساعد في مراقبة النظام وتفعيل الواي فاي

General خصائص عامه
تساعد في معرفة الحجم والوزن ودررجة الحرارة والرطوبة ونوعية الاسللك
Standards معايير ومواصفات
المعايير والمواصفات وتعتبر من أهم الخصائص حيث تتيح لك معرفة توافق المحول مع متطلبات الكهرباء
Circuit Diagram رسم الدائرة الكهربائية
Efficiency Curve منحنى الكفاءة

أولا لمعرفة سعة المحول تكون في أول الدليل وتختلف من شركة الي شركة حيث انها تكون واضحة أو تكون مملحوقة بكود خاص بنوع المحول وكود خاص بالشركة
وهذا الدليل يحتوي على ثلاث أحجام واي حجم يتم إختياره من الاعمدة فأن ماتحته هي خصائص هذا الحجم

أول الخصائص الكفاءة Efficiency
وتعتبر هذي الخاصية هي من تحدد مدى جودة المحول وجودة الطاقة الناتجة من المحول ويفضل بأن تكون من 95٪ وفوق
فعندنا هنا 98٪ ويعتبر أفضل رقم لان الأجهزة الإلكترونية دائما يكون فيها فواقد

ثاني الخصائص وهي المدخلات من ألواح #الطاقة_الشمسية إلى المحول
ونبدأ بمعرفة جهد المستمر أو مايسمى ب DC
وهو جهد ألواح #الطاقة_الشمسية
فالخاصية هذي
Maximum Input Voltage
تعني أعلى قيمة جهد مستمر يدخل بالمحول
وهنا تكون 100v

هناك خاصية تسمى ب MPPT
وهذي الخاصية تقوم بعملية تحسين التيار المستمر والناتج من ألواح #الطاقة_الشمسية كما نعرف أن التيار يضعف ويزيد حسب شدة ضوء الشمس فخاصية MPPT تقوم بألفاظ على التيار دون إنخفاض
وكل محول يختلف عدد MPPT
ميزة هذي الخاصية في حال وجود ظل أو إتجاهات مختلفة للواح

كل MPPT يكون فيه Sting واحد
أي دائرة كهربائية وحدة لعدة ألواح #الطاقة_الشمسية
String
يعني بأن جهد ألواح #الطاقة_الشمسية يزيد والتيار ثابت
يعني لو عندنا 10 ألواح كل لوح جهده 35 فولت وتياره 18 أمبير
String
يتم توصيل ال 10 ألواح بموجب
سالب
يعني الجهد يصبح 350v والتيار 18A

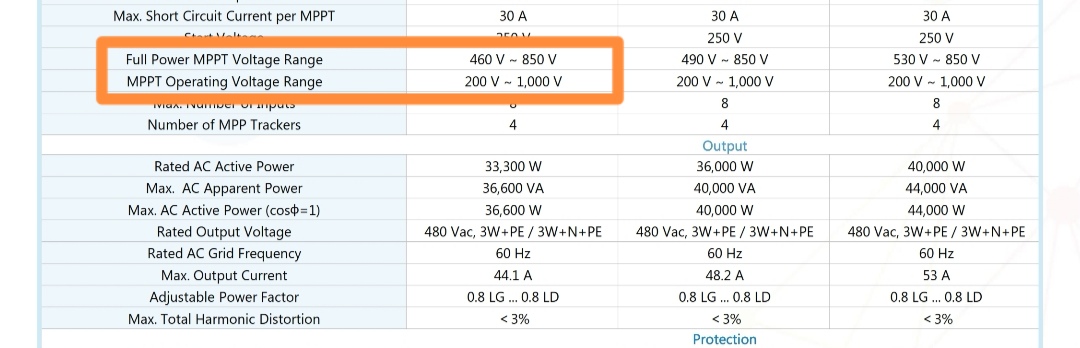

ومن خلال هذا الدليل فأنه يوجد مايسمى ب
Full Power MPPT Voltage Rate Range
وأيضا
MPPT Operating Voltage Range
فالاول يوضح مدى الجهد لل MPPT عند تشغيل الطاقة كاملة
والثاني يوضح بأن MPPT يبدأ بالعمل من 200 فولت إلى أعلى جهد 1000 فولت

هل انت فعليا مستفيد من هذي الخاصية أو لا
فمثلا لو عندك 10 ألواح #الطاقة_الشمسية
كل لوح جهده 35 وجاك واحد يقولك شغل
2 MPPT
معناته راح يكون عندك 2 string
كل String يحتوي على 5 ألواح يعني راح تنتج لك جهد 175 حسب خصائص هذا المحول أقل شي للتشغيل 200
اذا ماراح تستفيد من MPPT

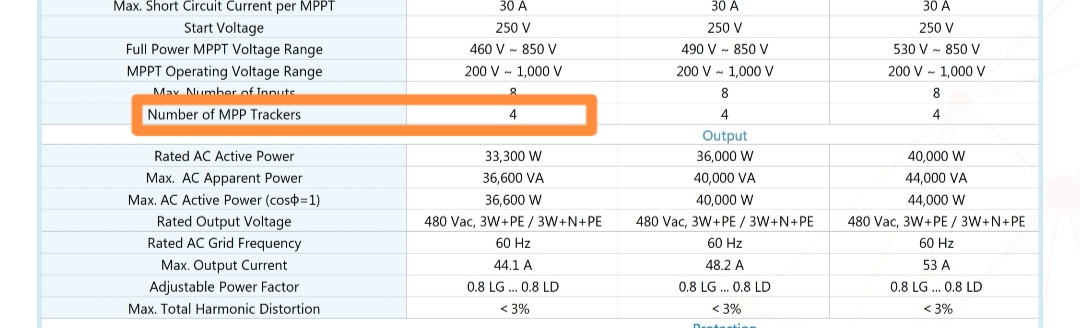

هنا يذكر لك في الدليل كم عدد MPPT الموجود بالمحول ومثل ماذكرنا بأن عددها لايعني أنك تستفيد منها بقدر أن مصمم المنظومة #الطاقة_الشمسية يخليها تشتغل عندك

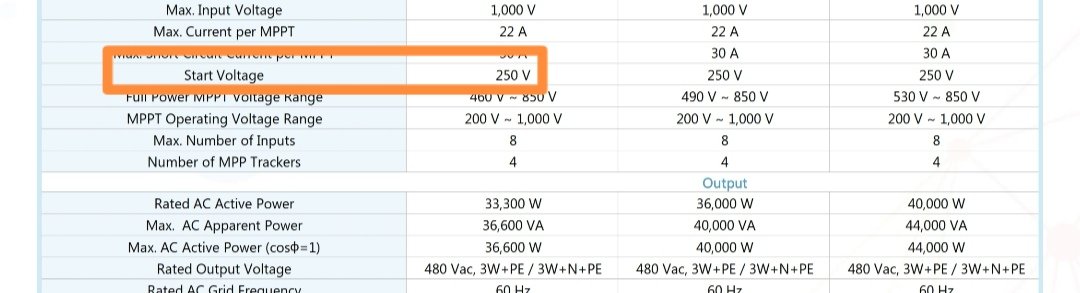

هنا تعرف هل المحول يعمل أو لا عن طريق Start Voltage
في حال كان الجهد الناتج عن ألواح #الطاقة_الشمسية أقل من 250 فالمحول لا يعمل بالشكل الصحيح لانه لم يحصل على جهد كافي لتشغيل
والمعرفة ذلك قسم هذي القيمة على جهد الوح تعرف كم لوح أقل حاجة يكون في String ألواحد

هنا تعرف حجم محول #الطاقة_الشمسية وأيضا أقصى طاقة تنتج من المحول في أحسن الظروف

هنا خاصية معرفة نوع المحول هل هو ثلاث فازات وتأريض أو فاز واحد ونوع الجهد وهذي الخاصية تعتبر جدا مهمه خصوصا عند الربط مع شبكة الكهرباء و #الطاقة_الشمسية

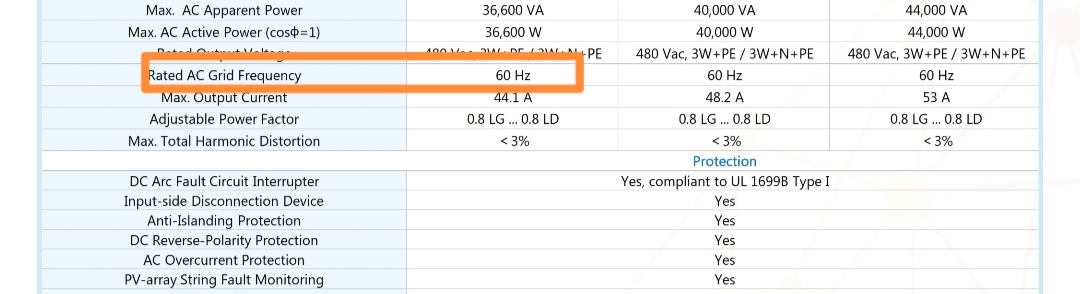

هنا خاصية التردد ودائما كثير من الناس تتوورظ بهذا الشي لأغلب المحولات الي يتم شرائها من الاون لاين تكون بتردد 50 هرتز وهذي غير مطابقة للأجهزة الكهربائية المتواجدة عندنا لذلك أحرص أن تكون
60 هرتز لان إختلاف التردد يؤثر ع الشبكة أو ع الأجهزة

هنا Output Current
أو التيار المتردد الناتج من المحول وهذا يعتبر أيضا مهم لمعرفة قياس قواطع الحماية وأيضا معرفة توزيع الاحمال

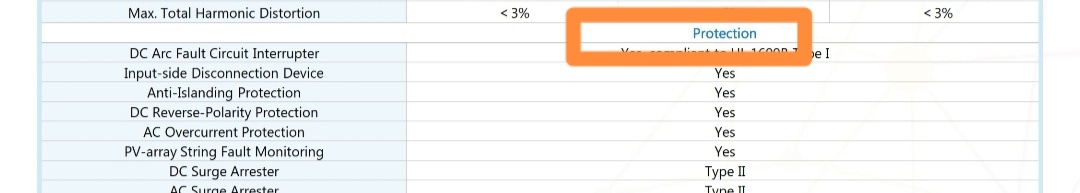

هذي الجزئية تعتبر أكثر جزئية مهمه من حيث السلامة ومن النصب والاحتيال
أنظمة الحماية تعتبر حساسة ومهمه لأغلب المحولات يتواجد فيها أغلب القواطع
ولكن الشركات تقوم ببيع قواطع خارجية للاستفاده فأحرص ع تشييك هذي الانظمة عند التركيب لتجنب دفع تكاليف زائدة
#الطاقة_الشمسية

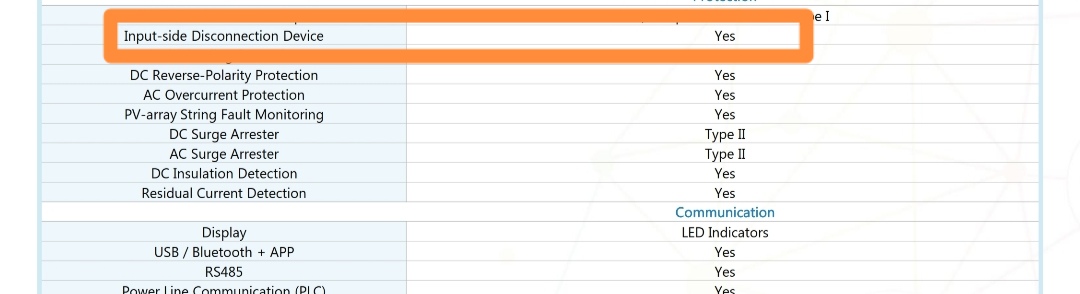

نظام فصل محول #الطاقة_الشمسية وهذا يساعد في حال وجود صيانة أو توقيف المنظومة

ووجود قواطع أخرى مثل
DC Breaker قاطع التيار المستمر
Surge Protection حامي الصواعق
PV string Monitor مراقبة الاسترينج

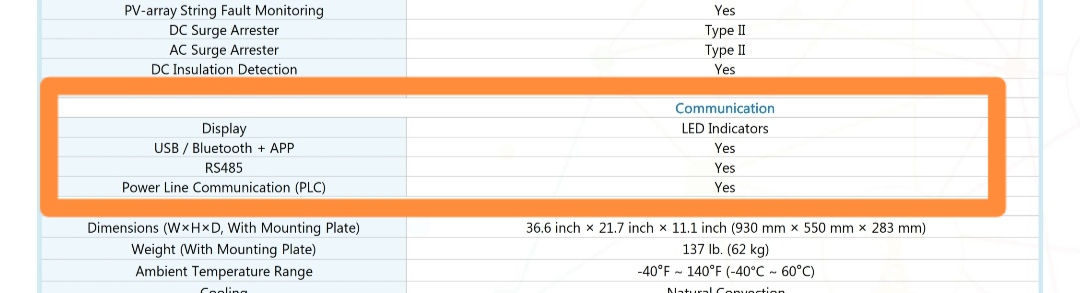

خصائص الاتصالات
تساعد في معرفة تطور محول #الطاقة_الشمسية ويساعد في مراقبة والتحكم في منظومة #الطاقة_الشمسية كما يساعد في الحصول على تقارير عن إنتاجية المنظومة
