أحبائي 👷♂️
في هذا الثريد رح اتكلم بالتفصيل عن هذه القطعة Break Rectifier الموجودة في بعض أنواع المحركات !
هل في أحد شافها من قبل؟
الاغلب ممكن ما شافها، لأن استخدامها قليل ولكن حلو الواحد يتعرف عليها.
وقد تكون ضمن اسئلة المقابلات في مجال التحكم ولوحات ال MCC.
بسم الله نبدأ 🏃♂️🏃♂️
في هذا الثريد رح اتكلم بالتفصيل عن هذه القطعة Break Rectifier الموجودة في بعض أنواع المحركات !
هل في أحد شافها من قبل؟
الاغلب ممكن ما شافها، لأن استخدامها قليل ولكن حلو الواحد يتعرف عليها.
وقد تكون ضمن اسئلة المقابلات في مجال التحكم ولوحات ال MCC.
بسم الله نبدأ 🏃♂️🏃♂️

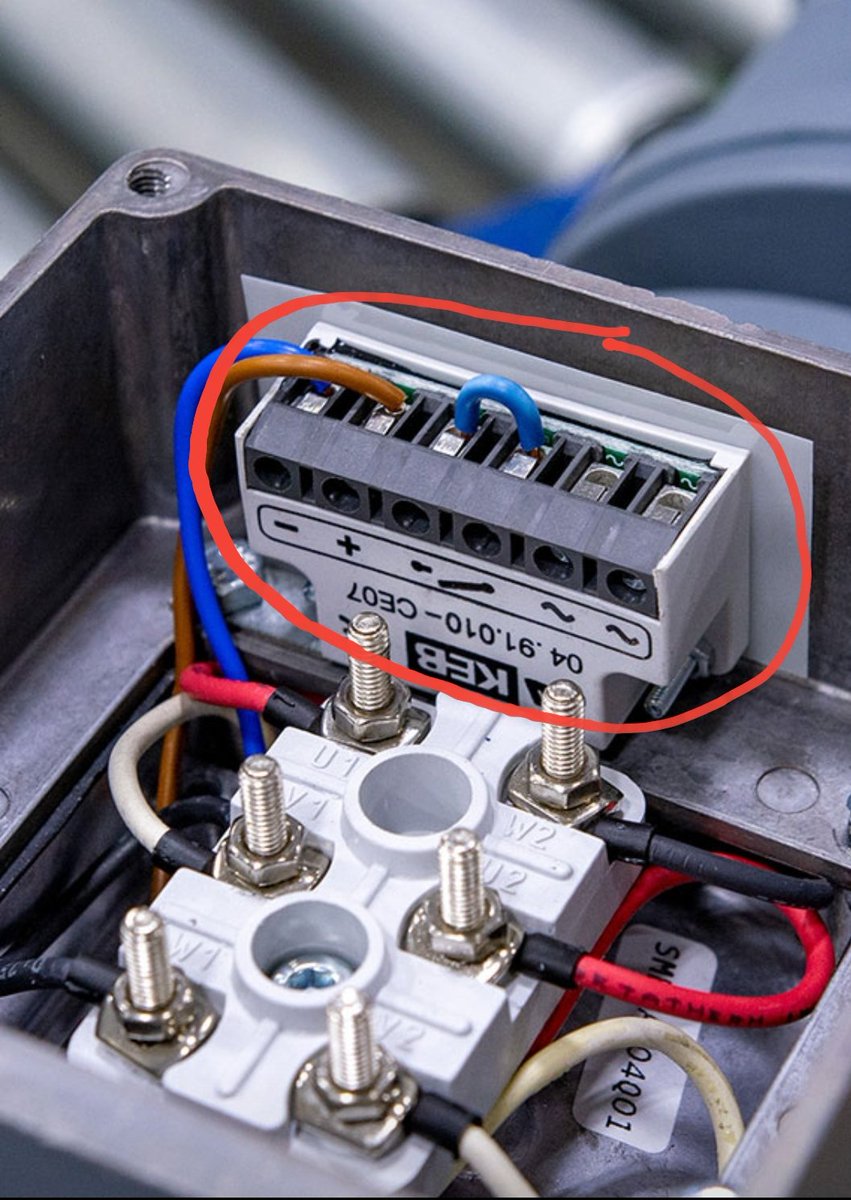

ما اسم هذه القطعة ؟
هذه القطعة الالكترونية تسمى Break Rectifier
دائرة التقويم الخاصة بنظام الكبح الكهربائي للمحرك
هذه القطعة الالكترونية تسمى Break Rectifier
دائرة التقويم الخاصة بنظام الكبح الكهربائي للمحرك
اين يتم تركيبها؟
غالبا ما يتم تركيبها مع المحركات ثلاثية الطور (٣ فاز )، ولكن يمكن تركيبها مع المحركات احادية الطور ، حيث انها صغيرة الحجم ويمكن وضعها في صندوق التوصيل connection box
غالبا ما يتم تركيبها مع المحركات ثلاثية الطور (٣ فاز )، ولكن يمكن تركيبها مع المحركات احادية الطور ، حيث انها صغيرة الحجم ويمكن وضعها في صندوق التوصيل connection box
ما الدور الذي تقوم به هذه القطعة الالكترونية Break Rectifier ؟
تعمل كدائرة تقويم Rectifier ، حيث يتم توصيلها بجهد AC وتعمل على تحويله الى جهد DC تقريبا ١٩٠ فولت ، وذلك لتغذية قرص المكابح الكهربائي Break coil والذي يعمل كنظام فرامل (نظام مكابح كهربائي ) لتخفيض سرعة المحرك
تعمل كدائرة تقويم Rectifier ، حيث يتم توصيلها بجهد AC وتعمل على تحويله الى جهد DC تقريبا ١٩٠ فولت ، وذلك لتغذية قرص المكابح الكهربائي Break coil والذي يعمل كنظام فرامل (نظام مكابح كهربائي ) لتخفيض سرعة المحرك

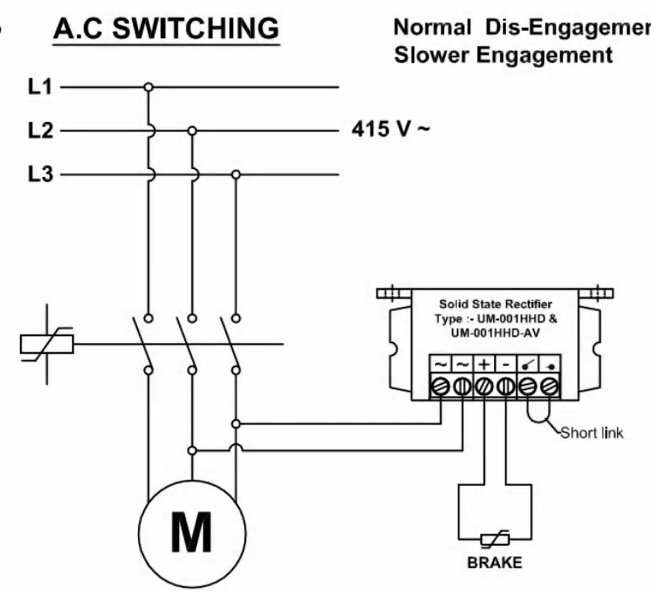

هل ممكن توضيح مخطط التوصيل الكهربائي لها ؟
نعم بالتأكيد، مخطط التوصيل موضح في الصورة المرفقة . حيث يمكن تغذيتها من فازين او من فاز ونيوترال
نعم بالتأكيد، مخطط التوصيل موضح في الصورة المرفقة . حيث يمكن تغذيتها من فازين او من فاز ونيوترال

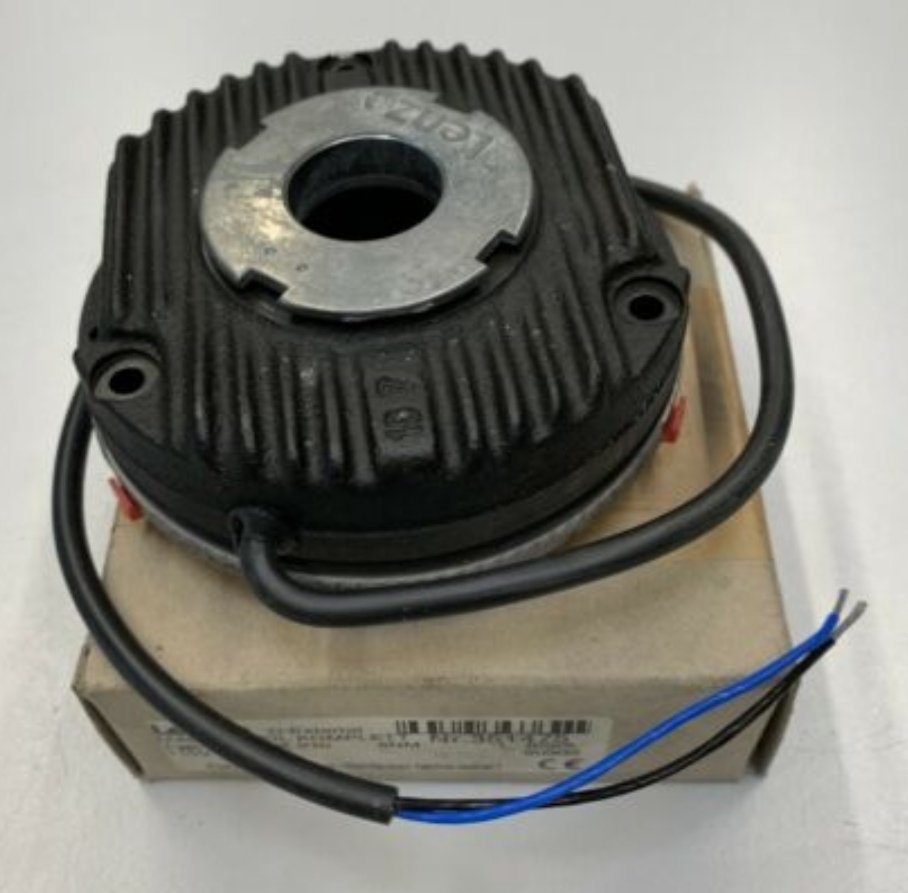

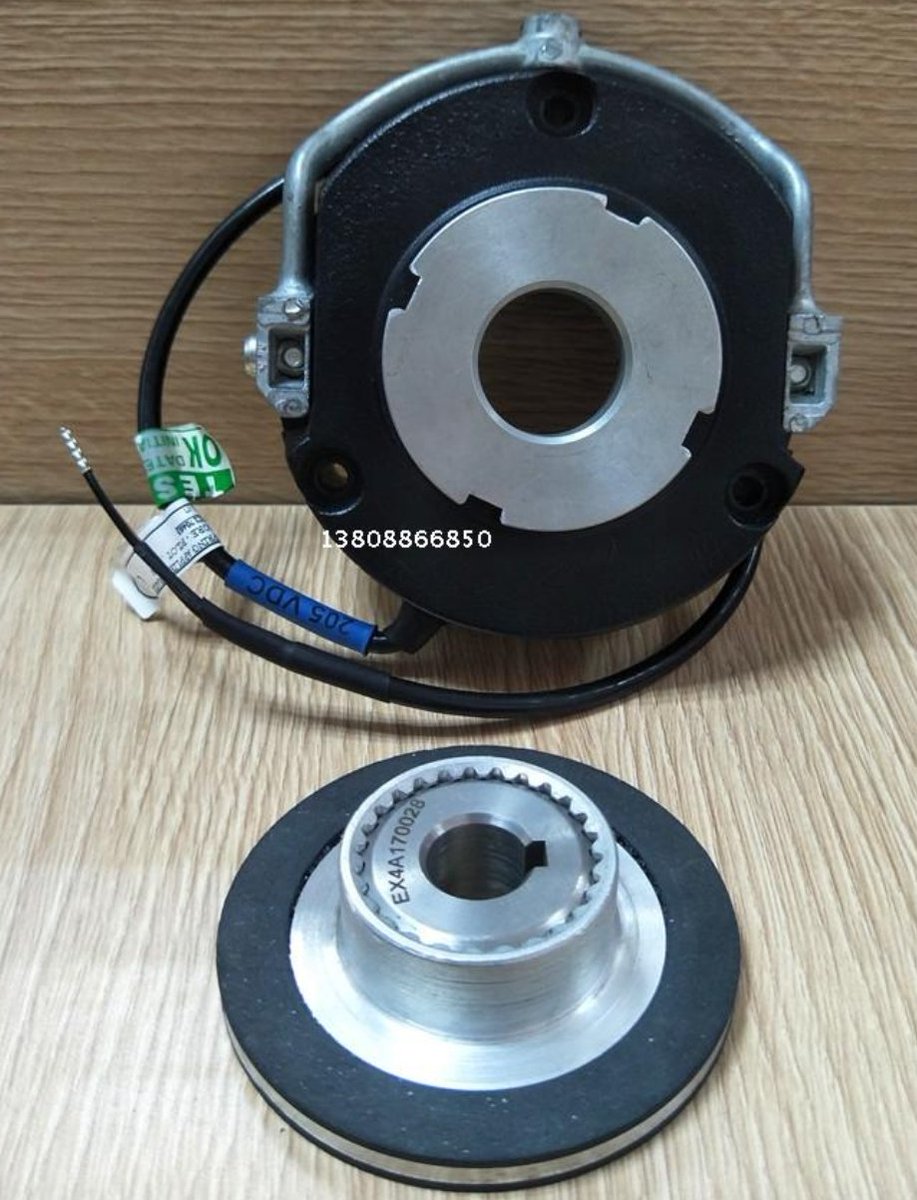

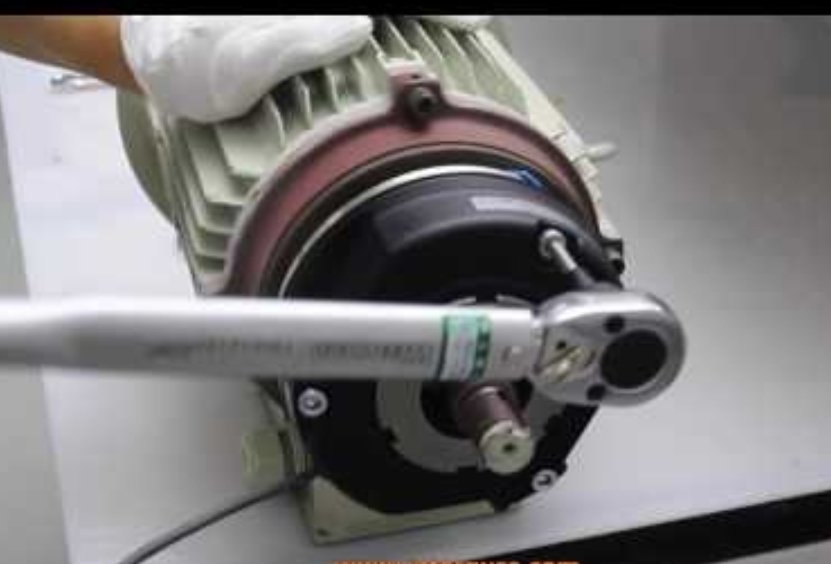

ما هو شكل قرص المكابح الكهربائي Break coil ؟
ها هو موضح في الصورة، ويمكن تبسيطه لكم وتشبيهه مثل نظام مكابح السيارة ( الفحمات والهوب ) ولكن هذا يعمل بالكهرباء ، حيث يتم توليد احتكاك داخل فحمات القرص وتبدأ عملية الفرملة وتنخفض سرعة المحرك.
ها هو موضح في الصورة، ويمكن تبسيطه لكم وتشبيهه مثل نظام مكابح السيارة ( الفحمات والهوب ) ولكن هذا يعمل بالكهرباء ، حيث يتم توليد احتكاك داخل فحمات القرص وتبدأ عملية الفرملة وتنخفض سرعة المحرك.
ما هي التطبيقات التي تستخدم ال Break Rectifier؟
تستخدم في التطبيقات التي نحتاج فيها الى نظام كبح او فرملة لتخفيض سرعة المحرك مثل انظمة الرافعات Crean & hoist وخصوصا عند تنزيل الكتلة فانها يمكن ان تتسارع للاسفل بفعل الجاذبية، لذلك نحتاج الى عملية كبح لمساعدة المحرك على التوقف
تستخدم في التطبيقات التي نحتاج فيها الى نظام كبح او فرملة لتخفيض سرعة المحرك مثل انظمة الرافعات Crean & hoist وخصوصا عند تنزيل الكتلة فانها يمكن ان تتسارع للاسفل بفعل الجاذبية، لذلك نحتاج الى عملية كبح لمساعدة المحرك على التوقف
