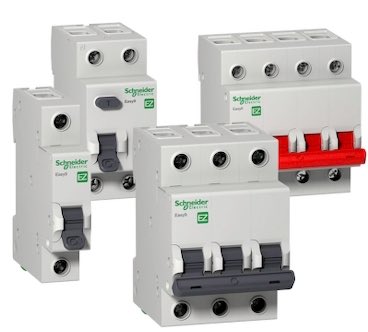

قواطع الدوائر المصغرة MCB
Miniature Circuit Breaker
تستخدم في تطبيقات الجهد المنخفض مثل المنازل و بلوحات التحكم في التطبيقات الصناعية بهدف الحماية من التحميل الزائد أو عند حدوث دائرة قصر Short-Circuit لذلك تعمل على قطع الدائرة الكهربائية في الظروف الاعتيادية وغير الاعتيادية
يتبع
Miniature Circuit Breaker
تستخدم في تطبيقات الجهد المنخفض مثل المنازل و بلوحات التحكم في التطبيقات الصناعية بهدف الحماية من التحميل الزائد أو عند حدوث دائرة قصر Short-Circuit لذلك تعمل على قطع الدائرة الكهربائية في الظروف الاعتيادية وغير الاعتيادية
يتبع

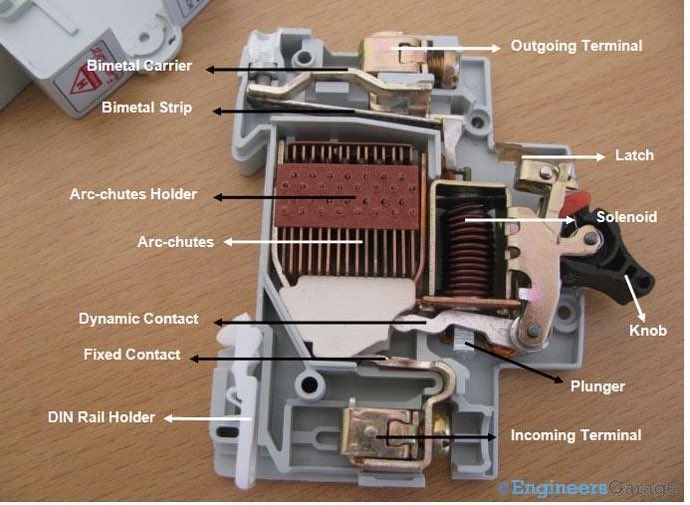

يتكون قاطع MCB من عدة أجزاء منها أطراف التوصيل الداخلة والخارجة والمفتاح ونقاط التلامس الثابتة والمتحركة والشريط ثنائي المعدن والملف solenoid وغيرها كما هو موضح بالتفصيل بالشكل المرفق
يعتمد مبدأ عمله على حالتين
الحالة الأولى التأثير الكهرومغناطيسي
الحالة الثانية التأثير الحراري
يعتمد مبدأ عمله على حالتين
الحالة الأولى التأثير الكهرومغناطيسي
الحالة الثانية التأثير الحراري
الحالة الأولى التأثير المغناطيسي
Electromagnetic Effect
عند حدوث Short-Circuit يكون هناك تيار عالي ويتدفق في الملف Solenoid فيحدث تغير مفاجيء في المجال المغناطيسي مما يجعل المكبس Plunger ينجذب للأعلى مما يتسبب في تحرير المزلاج Latch فتفتح الدائرة ويتكون قوسArc يخمد في arc-chamber
Electromagnetic Effect
عند حدوث Short-Circuit يكون هناك تيار عالي ويتدفق في الملف Solenoid فيحدث تغير مفاجيء في المجال المغناطيسي مما يجعل المكبس Plunger ينجذب للأعلى مما يتسبب في تحرير المزلاج Latch فتفتح الدائرة ويتكون قوسArc يخمد في arc-chamber
الحالة الثانية Thermal Effect
التأثير الحراري
عند حدوث حمل زائد على الدائرة الكهربائية يسخن الشريط ثنائي المعدن Bimetallic ويحدث له إنحناء أكثر من المستوى المحدد سابقاً مما يتسبب في تحرير المزلاج Latch وتفتح الدائرة ويحدث شرارة بين نقاط التلامس يتم إخمادها في arc-chamber
التأثير الحراري
عند حدوث حمل زائد على الدائرة الكهربائية يسخن الشريط ثنائي المعدن Bimetallic ويحدث له إنحناء أكثر من المستوى المحدد سابقاً مما يتسبب في تحرير المزلاج Latch وتفتح الدائرة ويحدث شرارة بين نقاط التلامس يتم إخمادها في arc-chamber
