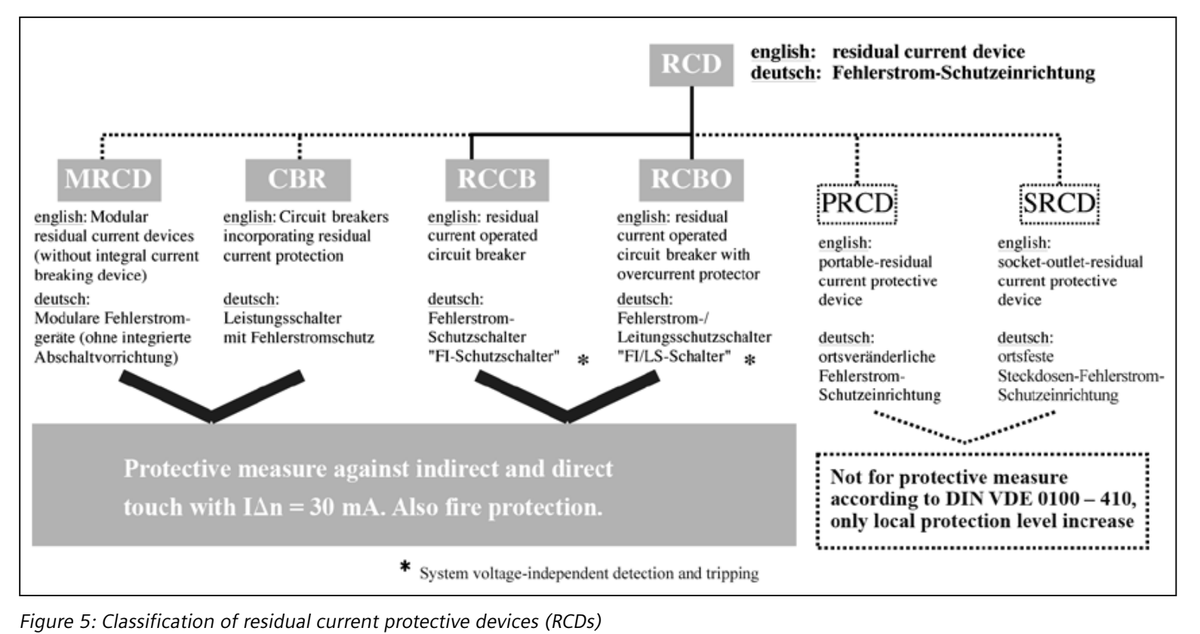

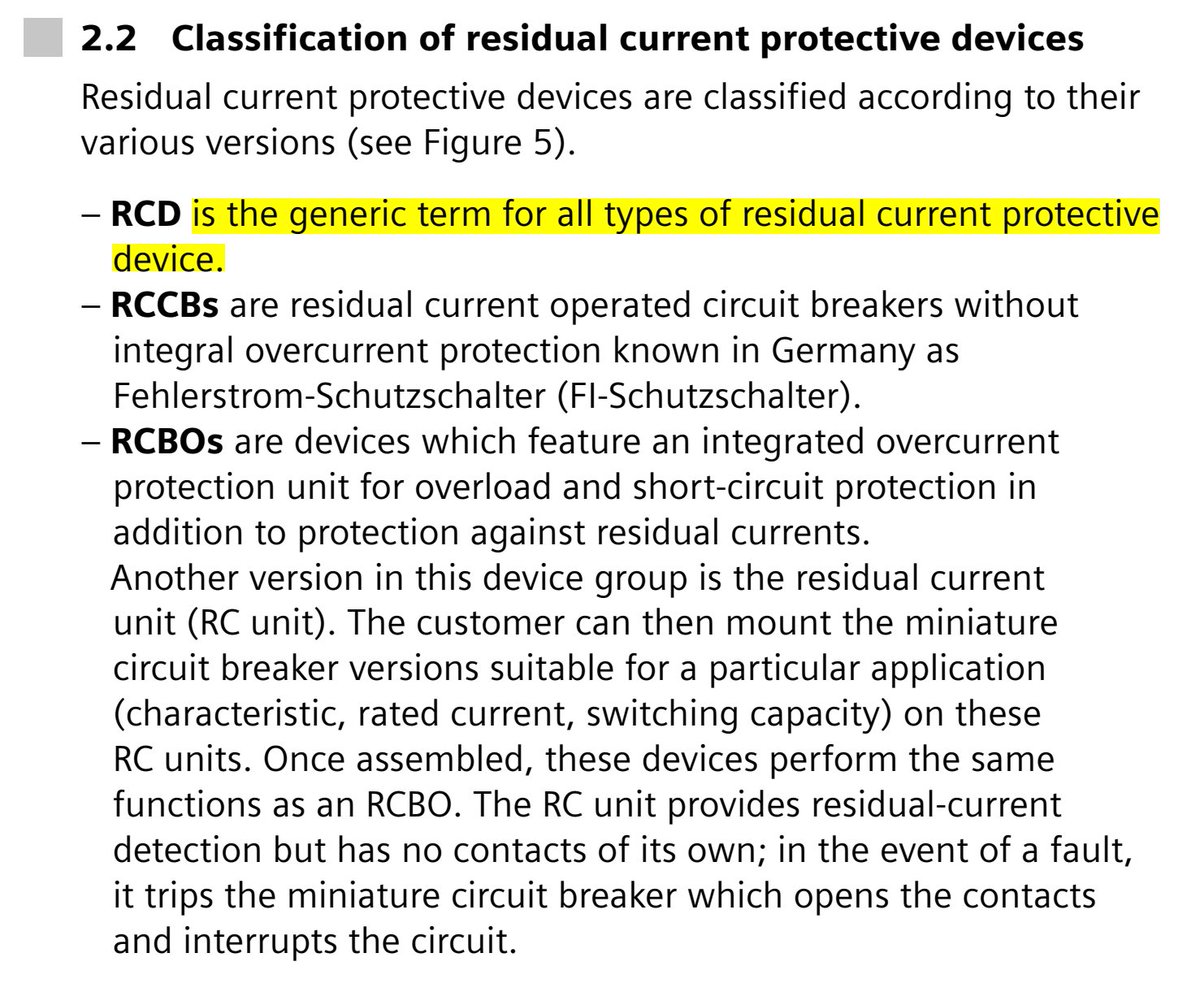

@electrical88 الـ RCDهوالمصطلح العام لأجهزةالحمايةمن التيارالمتسرب والذي يندرج تحته عدةأنواع منها:
RCCB
للحماية من التيار المتسرب فقط
RCBO
للحماية من التيار المتسرب + حماية من ارتفاع قيمة التيار (زيادة الحمل + تيار القصر)
RCCB
للحماية من التيار المتسرب فقط
RCBO
للحماية من التيار المتسرب + حماية من ارتفاع قيمة التيار (زيادة الحمل + تيار القصر)

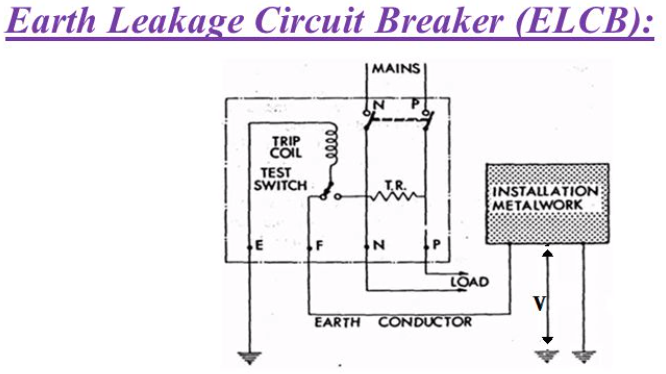

@electrical88 بالنسبة للـ ELCB هو الإصدار الأقدم لأجهزة الحماية من التيار المتسرب
يعمل على مبدأ قياس فرق الجهد بين الجسم المعدني والأرض لذلك قد يسمى VOLTAGE OPERATED ELCB
طريقة توصيله كما هو واضح في الصورة
يعمل على مبدأ قياس فرق الجهد بين الجسم المعدني والأرض لذلك قد يسمى VOLTAGE OPERATED ELCB
طريقة توصيله كما هو واضح في الصورة

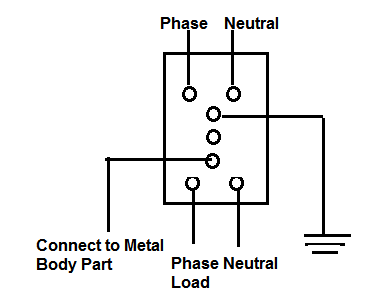

@electrical88 ولكن لوجود عيوب تم إصدار ELCB أحدث يعمل على مبدأ قياس فرق التيار الداخل للحمل والخارج منه
وحتى يتم التفريق بين الجهازين قامت الـ IEC بتغيير اسم CURRENT OPERATED ELCB إلى RCD
طريقة توصيله كما هو واضح في الصورة ، مع ملاحظة ضرورة توصيل جسم الجهاز بسلك التأريض
وحتى يتم التفريق بين الجهازين قامت الـ IEC بتغيير اسم CURRENT OPERATED ELCB إلى RCD
طريقة توصيله كما هو واضح في الصورة ، مع ملاحظة ضرورة توصيل جسم الجهاز بسلك التأريض

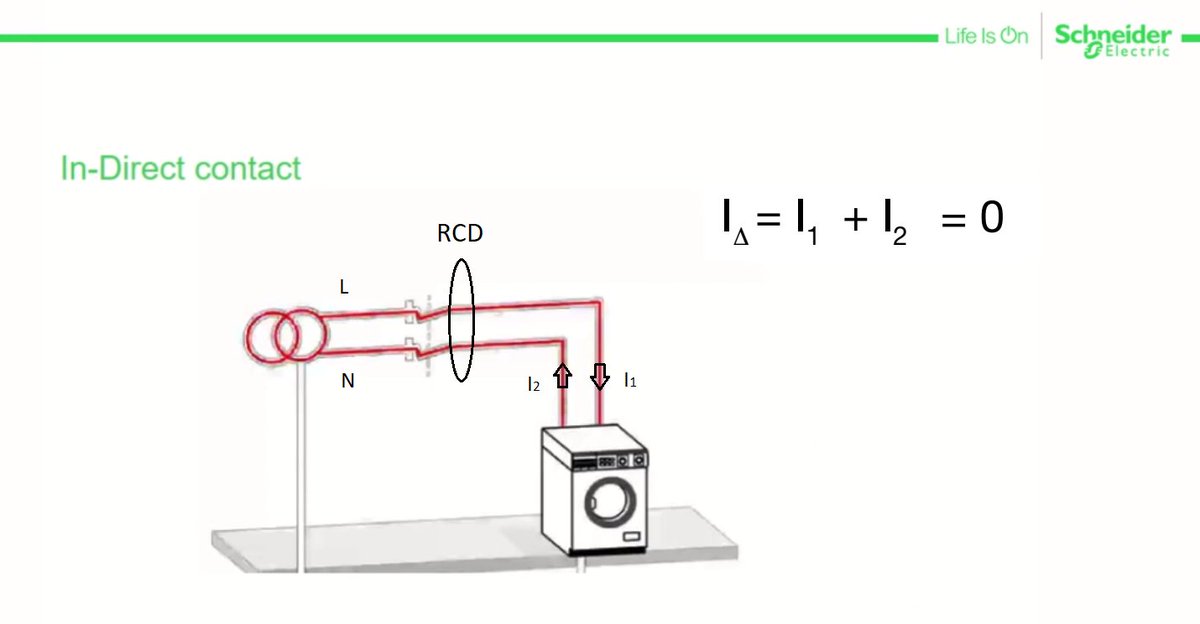

@electrical88 لتوضيح مبدأ العمل بالمثال التالي:
1
يتم تغذية الأحمال في المنازل عن طريق مرور التيار من المصدر إلى الحمل و عودته مرة آخرى إلى المصدر في دائرة مغلقة
حيث أن وجود دائرة مغلقة و فرق بالجهد شرطان لمرور التيار المتردد
وفي حال تساوت قيم التيار ذهاباً وإياباً فلن يفصل القاطع RCD
I1=I2
1
يتم تغذية الأحمال في المنازل عن طريق مرور التيار من المصدر إلى الحمل و عودته مرة آخرى إلى المصدر في دائرة مغلقة
حيث أن وجود دائرة مغلقة و فرق بالجهد شرطان لمرور التيار المتردد
وفي حال تساوت قيم التيار ذهاباً وإياباً فلن يفصل القاطع RCD
I1=I2

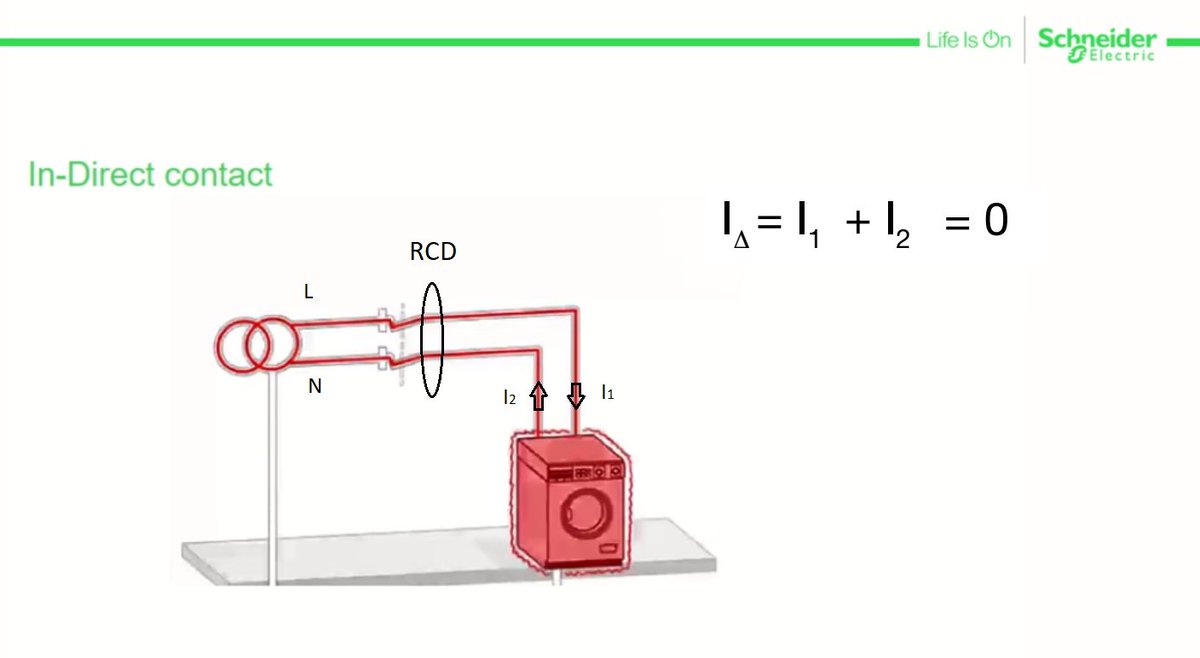

@electrical88 2
عند تلامس السلك المغذي للحمل مع الجسم المعدني للجهاز ، فإن الجسم المعدني سيحمل جهد المصدر ولن يؤثر ذلك في استمرارية عمل الجهاز
عند تلامس السلك المغذي للحمل مع الجسم المعدني للجهاز ، فإن الجسم المعدني سيحمل جهد المصدر ولن يؤثر ذلك في استمرارية عمل الجهاز
@electrical88 في هذه الحالة لا يوجد تسريب للتيار فالتيار سيخرج من المصدر إلى الحمل مروراً بالجسم المعدني ويعود إلى المصدر بنفس القيمةوذلك لعدم وجود مسار مغلق يسمح بتفريغ التيار المتسرب على الجسم المعدنى إلى المصدر ( لم يتحقق شرط مرور التيار )
وهنا أيضاً لن يفصل القاطع RCD
I1=I2
وهنا أيضاً لن يفصل القاطع RCD
I1=I2

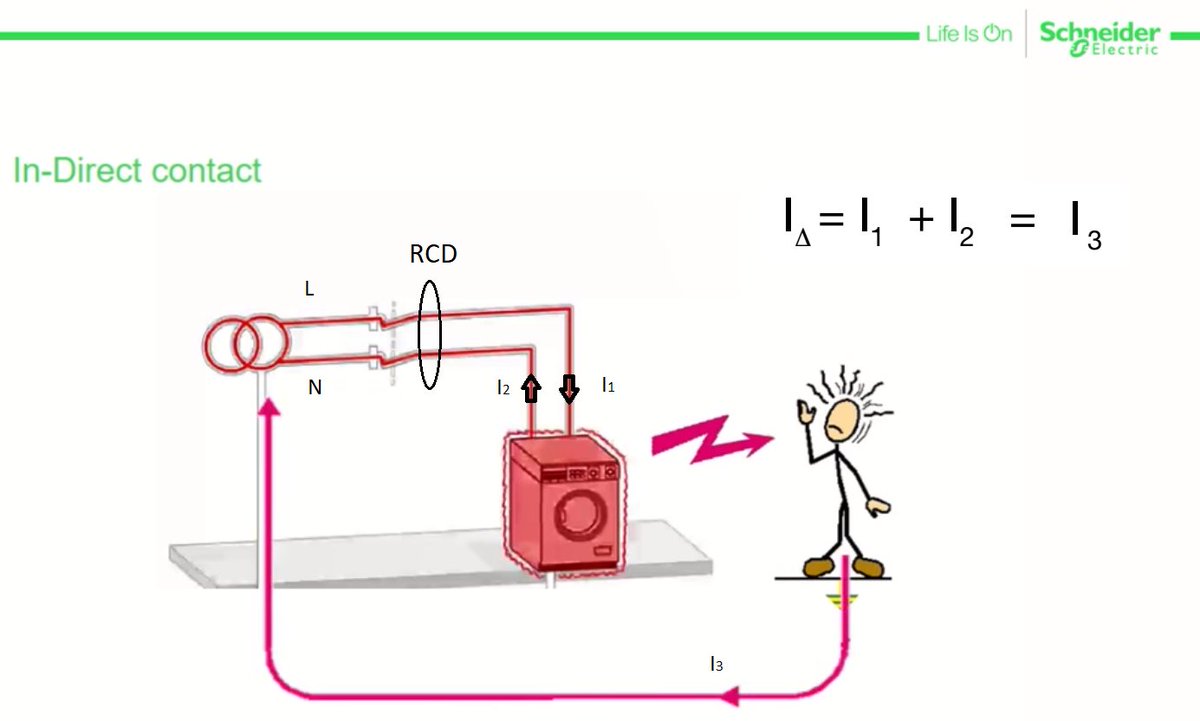

@electrical88 3
عندما يلمس شخص الجسم المعدنى للجهاز سيصاب بصعق كهربائي ، وذلك لأنه سيغلق الدائرة بين الجسم المعدني والأرض إلى المصدر وبالتالي
تحقق الشرط لمرور التيار المتردد ( دائرة مغلقة + فرق جهد )
عندما يلمس شخص الجسم المعدنى للجهاز سيصاب بصعق كهربائي ، وذلك لأنه سيغلق الدائرة بين الجسم المعدني والأرض إلى المصدر وبالتالي
تحقق الشرط لمرور التيار المتردد ( دائرة مغلقة + فرق جهد )
@electrical88 وهنا سيكون هناك مسارين لعودة التيار إلى المصدر I2 + I3 وبالتالي وجود اختلاف في قيم التيارات المارة بالقاطع RCD مما سيؤدي إلى فصله بعد حدوث الصعق الكهربائي
I1>I2
I1>I2
@electrical88 4
وحتى نتجنب حدوث صعق كهربائي وجب توصيل الأجهزة المنزلية بأسلاك التأريض ، حتى يكون هناك مسار لتفريغ أي تسريب للتيار على جسم الجهاز وإعادته إلى المصدر
وبالتالي ستكون التيارات المارة على القاطع غير متساوية وبالتالي يقوم القاطع RCD بفصل الدائرة فوراً
I1>I2
وحتى نتجنب حدوث صعق كهربائي وجب توصيل الأجهزة المنزلية بأسلاك التأريض ، حتى يكون هناك مسار لتفريغ أي تسريب للتيار على جسم الجهاز وإعادته إلى المصدر
وبالتالي ستكون التيارات المارة على القاطع غير متساوية وبالتالي يقوم القاطع RCD بفصل الدائرة فوراً
I1>I2
