خلال فترة عملي البسيطة في مصنع للالواح الكهربائية والمؤكد انها مليئة بالتجارب قمت بالمشاركة في تركيب عدة الواح كهربائية ولكن خلال الاسبوعين الماضيين كنت اعمل على اول لوحة اقوم ببنائها من البداية لنهاية.
بعد اول اسبوعين لي في المصنع لاحظ المهندس المسؤول رغبتي في العمل وتميزي قام بإخراج ورقة واعطائي اياها مع جملة " بالتوفيق، اول طلبيه لك "
وهنا بشرحلكم الخطوات اللي سويتها من البداية لنهاية مع شرح الاجهزة المستخدمة في اللوحة وفوائدها واستخداماتها.
وهنا بشرحلكم الخطوات اللي سويتها من البداية لنهاية مع شرح الاجهزة المستخدمة في اللوحة وفوائدها واستخداماتها.
في البداية رحت قسم الحدادة وطلبت لوح داخلي لتركيب الاجهزة عليه بالمقاسات المطلوبة زي اللي في الصورة وغالبا سمك الالواح هذي يتراوح بين ١.٢٥ ملي و ٢ ملي حسب الحاجة.
بعد كذا ناخذ اللوحة لقسم الكنترول ونشوف ترتيب القطع وين بيكون ومجاري الاسلاك cable tray . غالبا تكون جاهزة مع رسمه الدائرة زي الصورة الاولى ولكن بعض الاحيان يكون صعب تطبق اللي في الرسم على الواقع وهنا لازم شوي ابتكار في التصميم زي اللي في اللوحة هذي.
بعد ما عرفنا ترتيب اللوحة نبدا نثبت القطع و cables tray (مسارات الاسلاك) في اماكنها و نركب terminal blocks اللي يسحب منها الزبون الاسلاك للاجهزة اللي عنده.

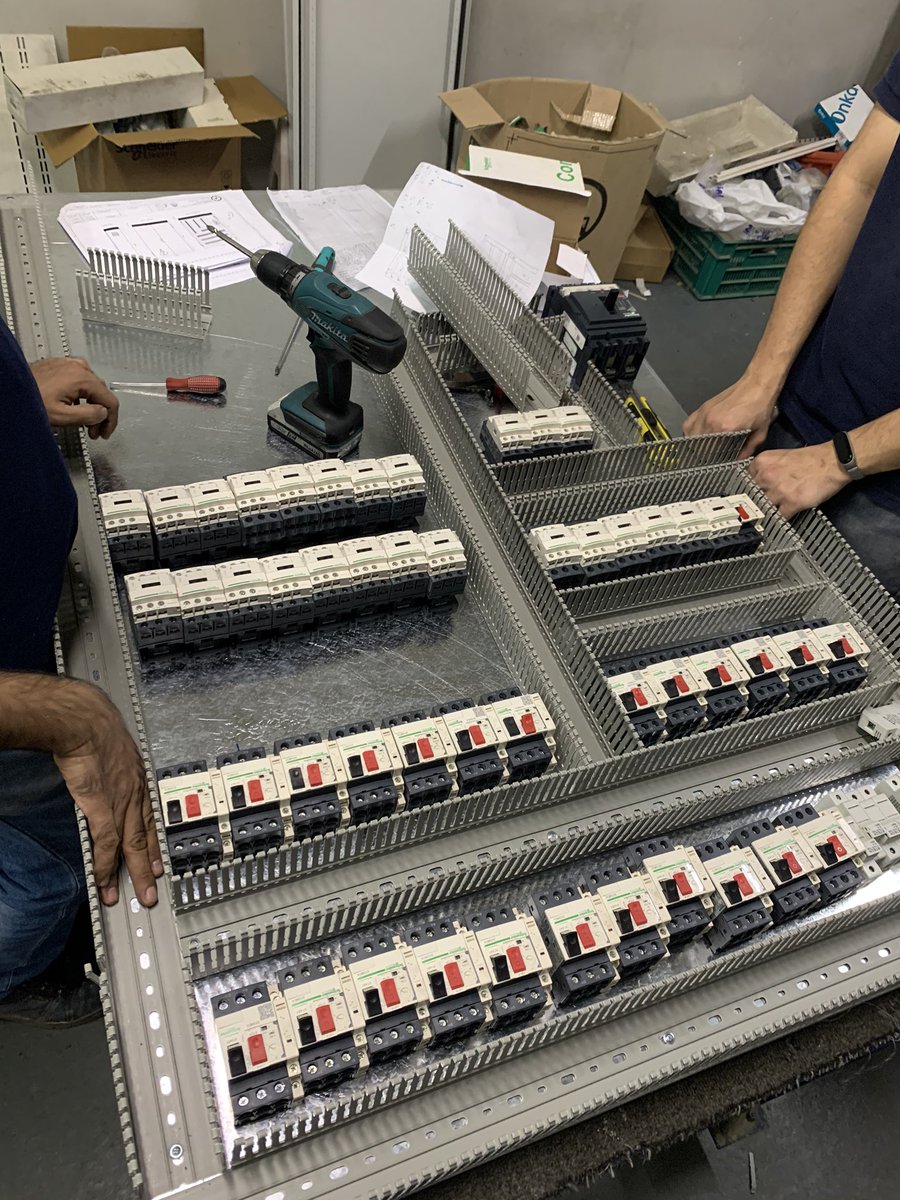

وهذي صورة بعد التركيب.
وهذي صورة بعد التركيب.
نبدا نركب اسلاك ال power لانها تاخذ المساحة الاكبر من cable trays ( ممرات الاسلاك ) بسبب حجم الاسلاك ويكون التوصيل من main circuit breaker ثم لل GV ومنه لل contactor وفي الاخير تروح لل terminal block عشان يسحب منها الزبون الاسلاك لل motor.
وبعد كذا نبدا نوصل اسلاك الكنترول وغالبا سمكها 1 او 2.5 ملي وفائدتها في مراقبة اللوحة من الشاشة واللمبات البيانيه وتشغيل واغلاق الاجهزة.

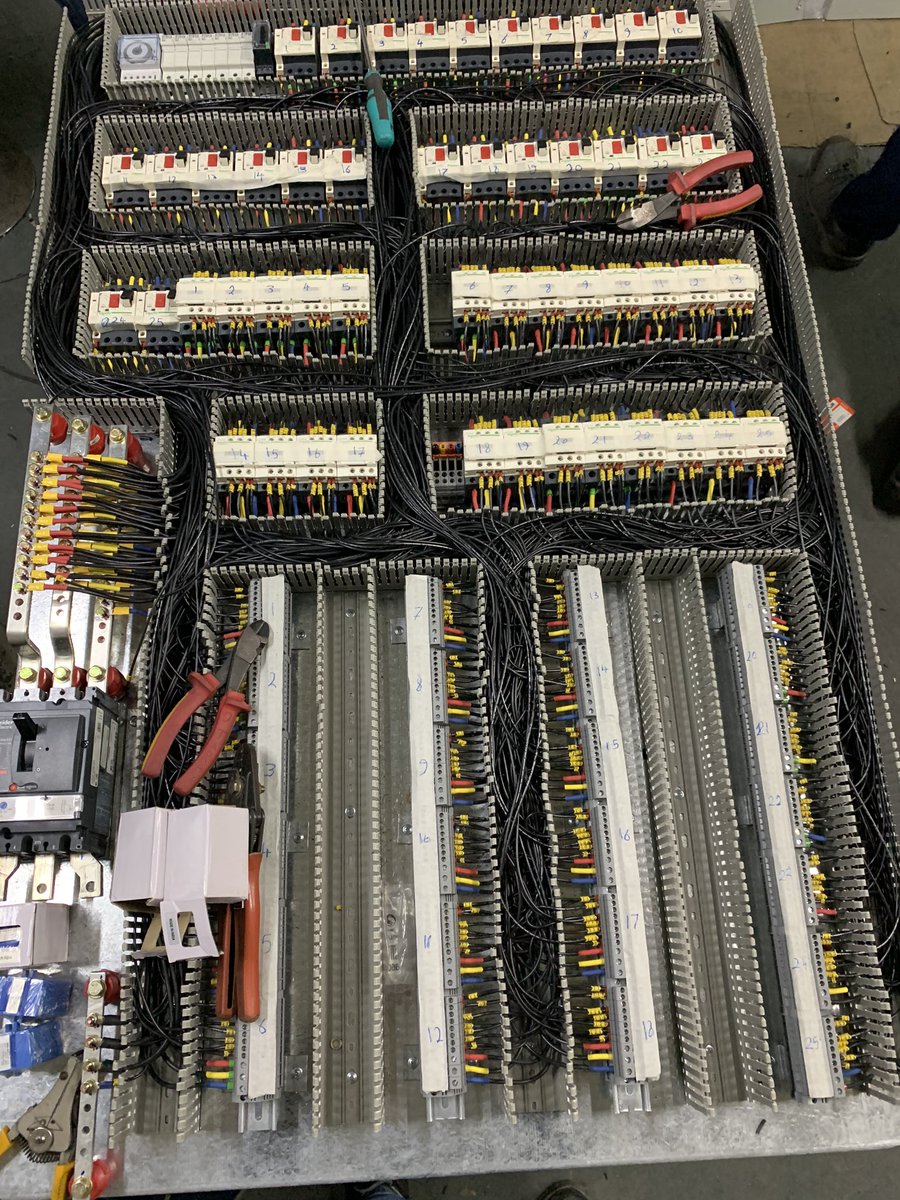

وهذي صورة بعد تركيب اسلاك الكنترول.
وهذي صورة بعد تركيب اسلاك الكنترول.

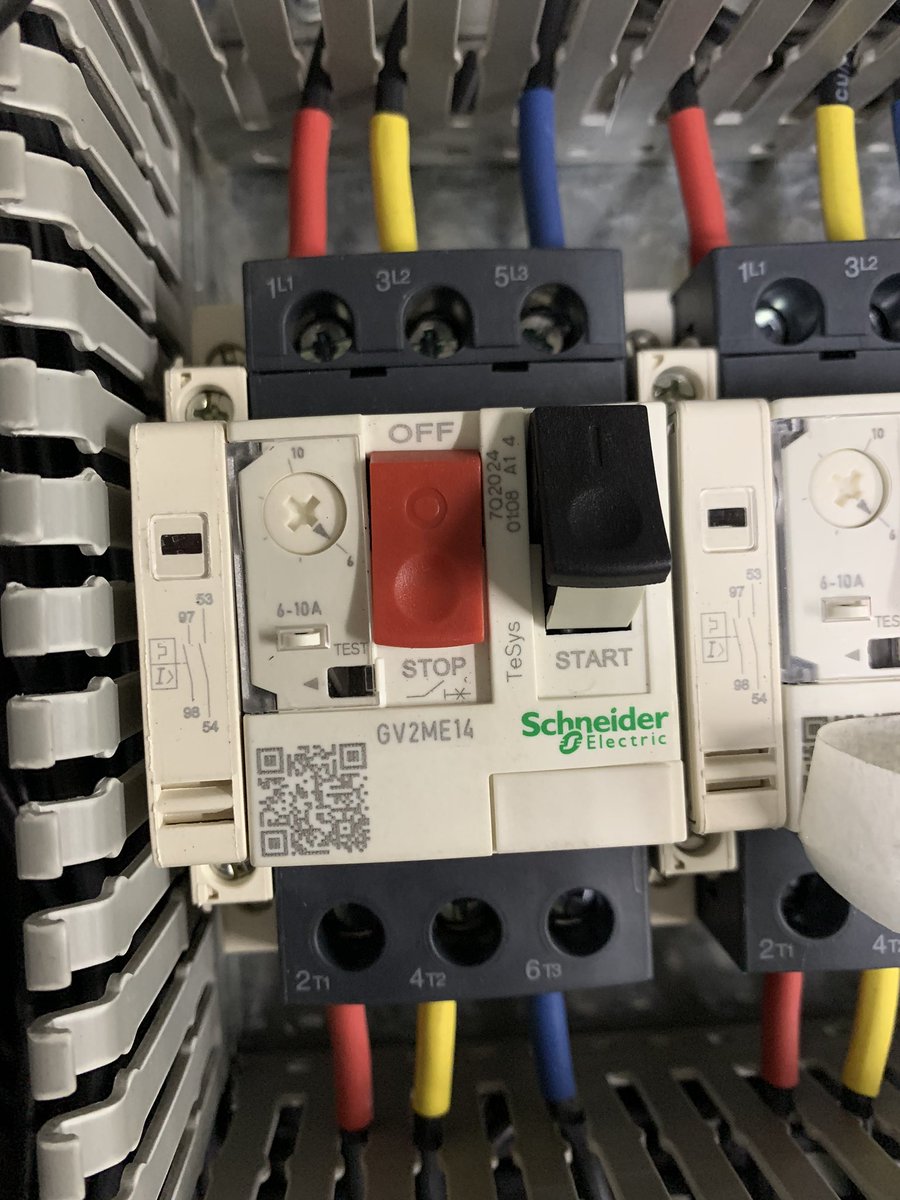

نبدا بشرح القطع المستخدمة في الدائرة ونبدا من ال GV و الاسم العلمي له motor circuit breaker
الدائرة فيها breaker رئيسي ولكل motor فيه breaker خاص فيه اللي هو GV.
طيب ليه ما استخدم breaker عادي لل motors ؟
الدائرة فيها breaker رئيسي ولكل motor فيه breaker خاص فيه اللي هو GV.
طيب ليه ما استخدم breaker عادي لل motors ؟
لان motors تحتاج starting current عالي وقت التشغيل و GV مصمم انه يتحمل التيار العالي وقت التشغيل وفي نفس الوقت يحمي من short circuit. ايضا يحمي من overload عن طريق thermal magnetic اللي يتمدد وقت الحرارة ويفصل GV في حالة الحمل الزائد.

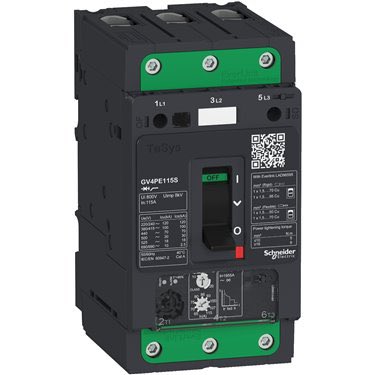

وممكن نركب عليه auxiliaries للحماية من مخاطر ثانية مثل ( unbalance current, ground fault...) وبعض انواع GV المتقدمة تكون موجودة فيه مثل GV4 و GVPM.

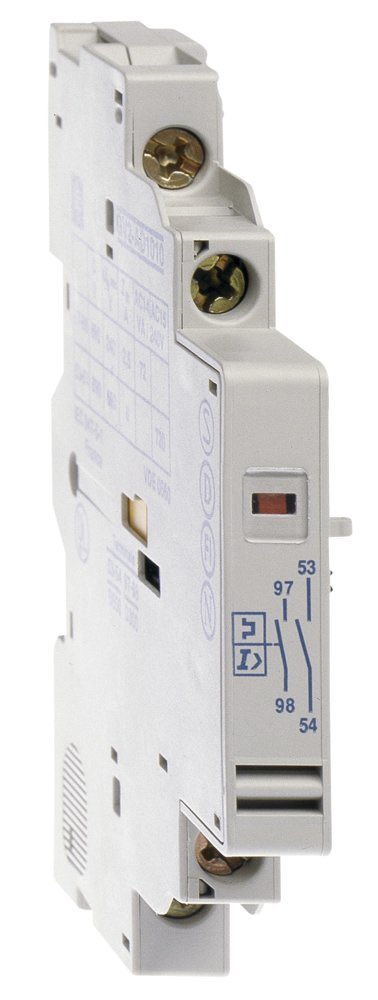

وهذي القطعة auxiliari لل GV اسمها GV AD 1010 وفائدتها انها تبين اذا كان توقف الدائرة trip او لا.
بعد كذا عندنا contactor فائدته هو التحكم في الدائرة عن طريق control signal، بما ان GV يعمل على تيار عالي فصعب اننا نربط فيه لمبة بيان او سلك صغير لل control.

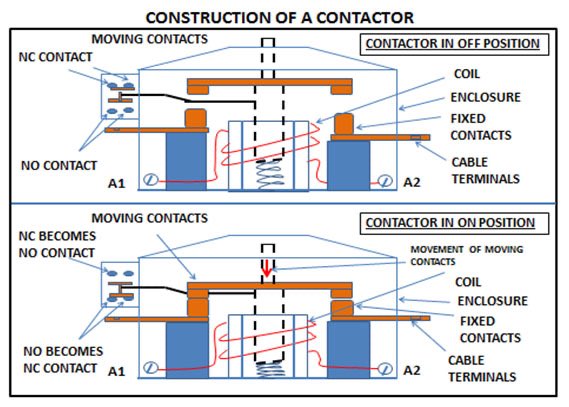

تمر فيه اسلاك power وفيه نقاط مساعده ( نقطة coil و و 2 نقاط للمبات ON و OFF) تبين فيها حالة الدائرة. مكون من صفيحتين معدنيه بينهم spring و coil. اذا دخلنا تيار لل coil يتكون magnetic field ويجذب الطرف الثاني من الموصل ويوصل التيار. وعند توقف التيار يقوم spring بقطع الدائرة.
والنقاط المساعدة تكون في حالتين N/O لدلالة على حالة ON او N/C للOFF, وتنعكس عند التشغيل. ومنها نسحب السلك للمبات اللي على control panle عشان يعرف المشغل حالة ال motor.

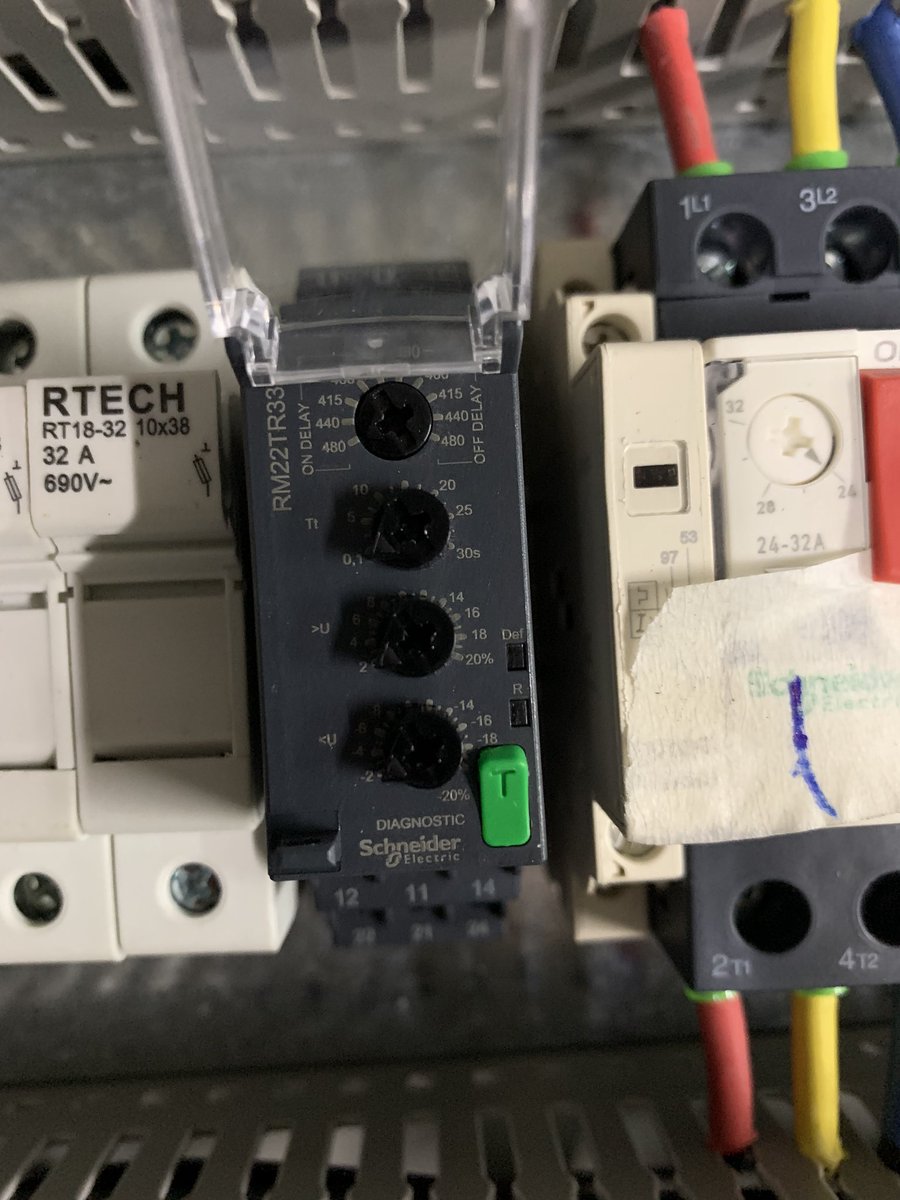

وهذا over\under voltage relay لحماية الدائرة من زيادة او نقص الجهد. وايضا phase sequence ترتيب الفيزات في الدائرة و phase failuo في حاله تعطل احد الفيزات.

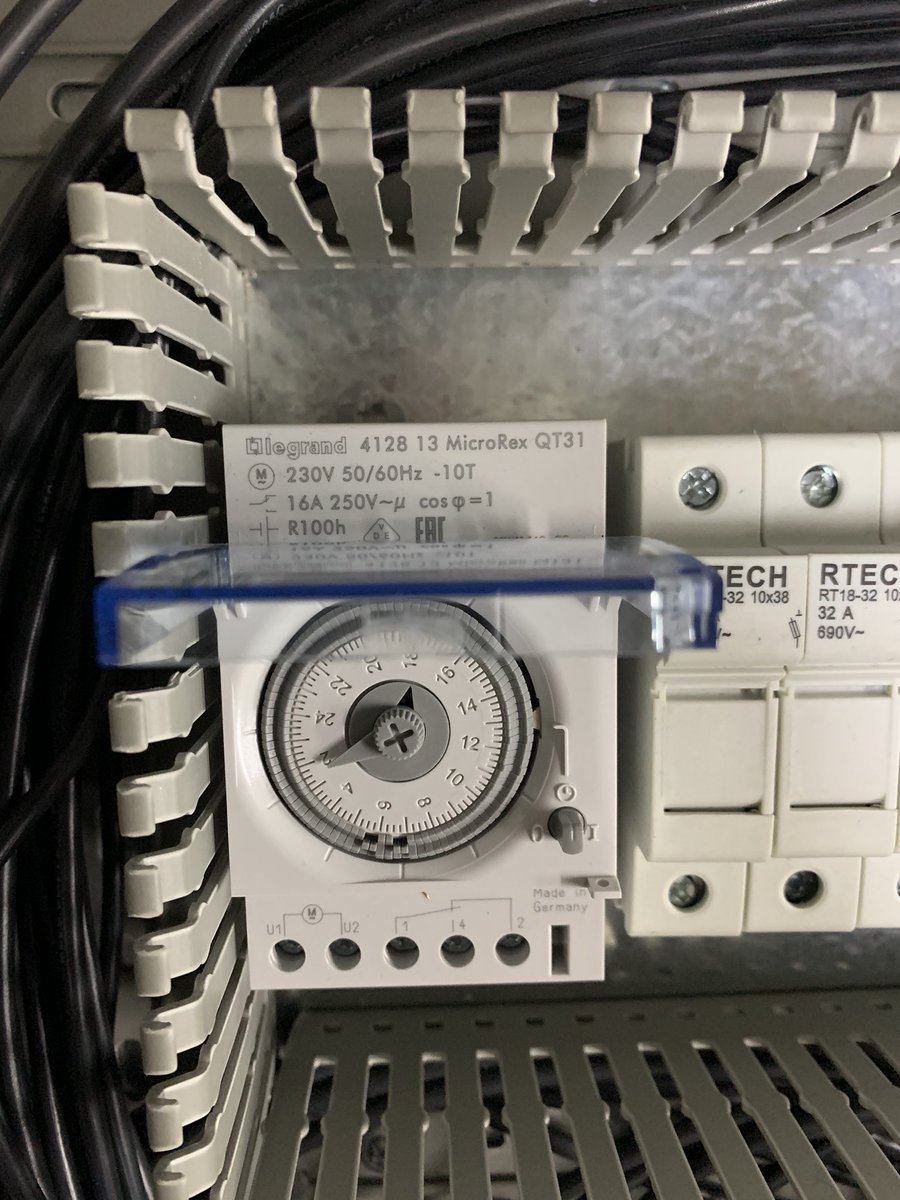

ايضا timer relay(microrex QT31) عشان نقدر نتحكم في تشغيل الدائرة واغلاقها في اوقات محددة. اللي عندنا يستخدم ليوم وفيه اللي يستخدم لاسبوع او عده ساعات
فيه نقاط في الاطراف اذا كانت نازله تسبب تلامس الموصل اثناء دوران الساعة واذا رفعتها توقف الدائرة في الفترات اللي المستخدم يريدها.
فيه نقاط في الاطراف اذا كانت نازله تسبب تلامس الموصل اثناء دوران الساعة واذا رفعتها توقف الدائرة في الفترات اللي المستخدم يريدها.

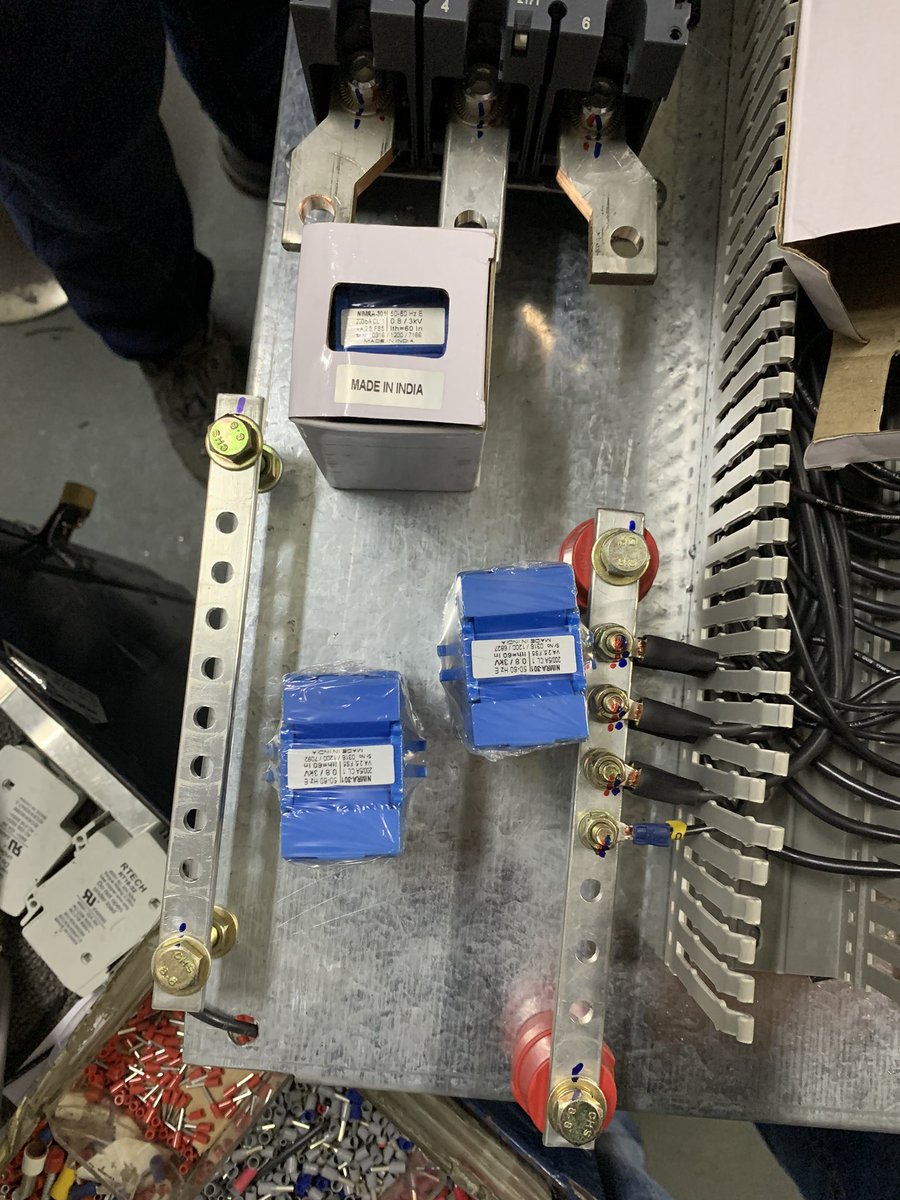

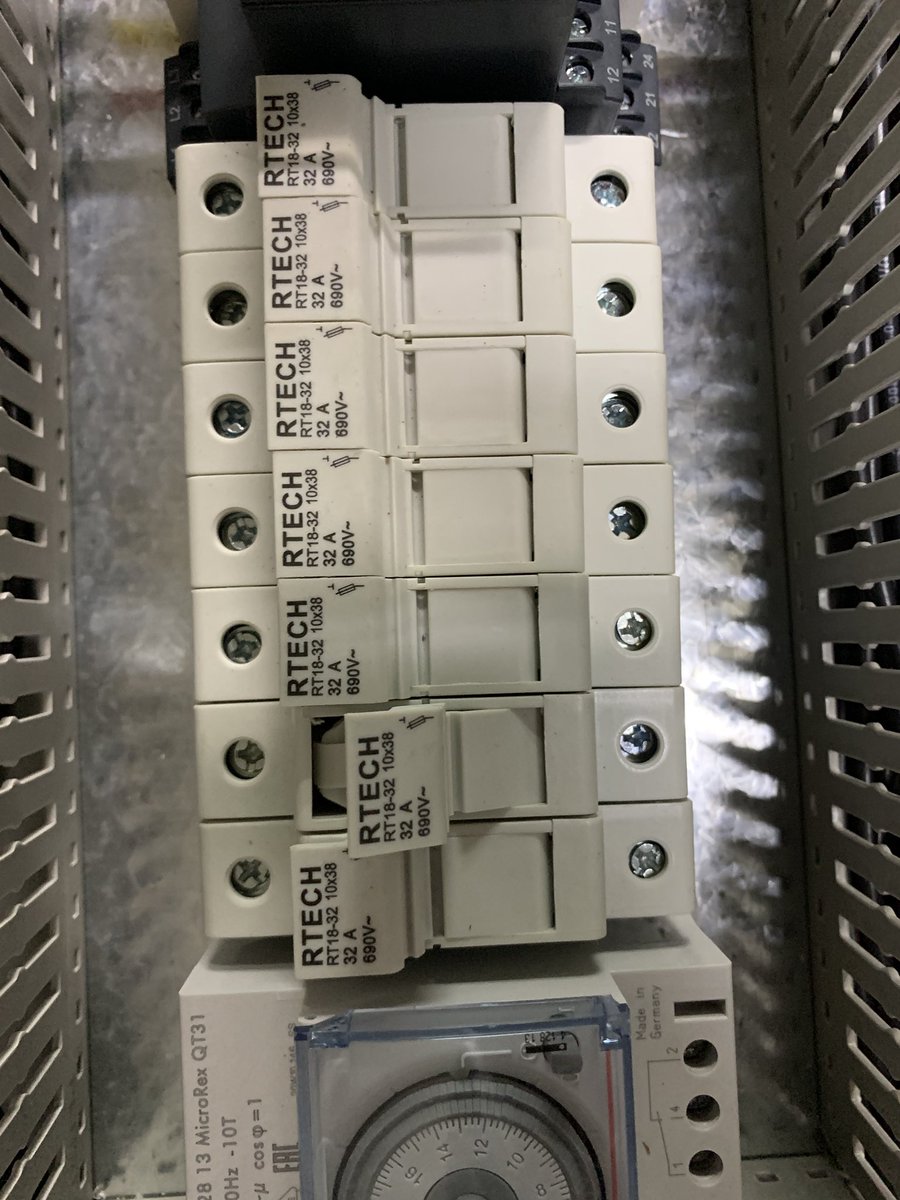

واخيرا مستخدمين fuse 4A و current transformer موصل في الشاشة اللي على باب اللوحة الكهربائية عشان ينزل التيار لمعدل يقدر الجهاز يتعامل معاه وهو في العادة بين 5A و 1A واللي مستخدمه 200A/5A.

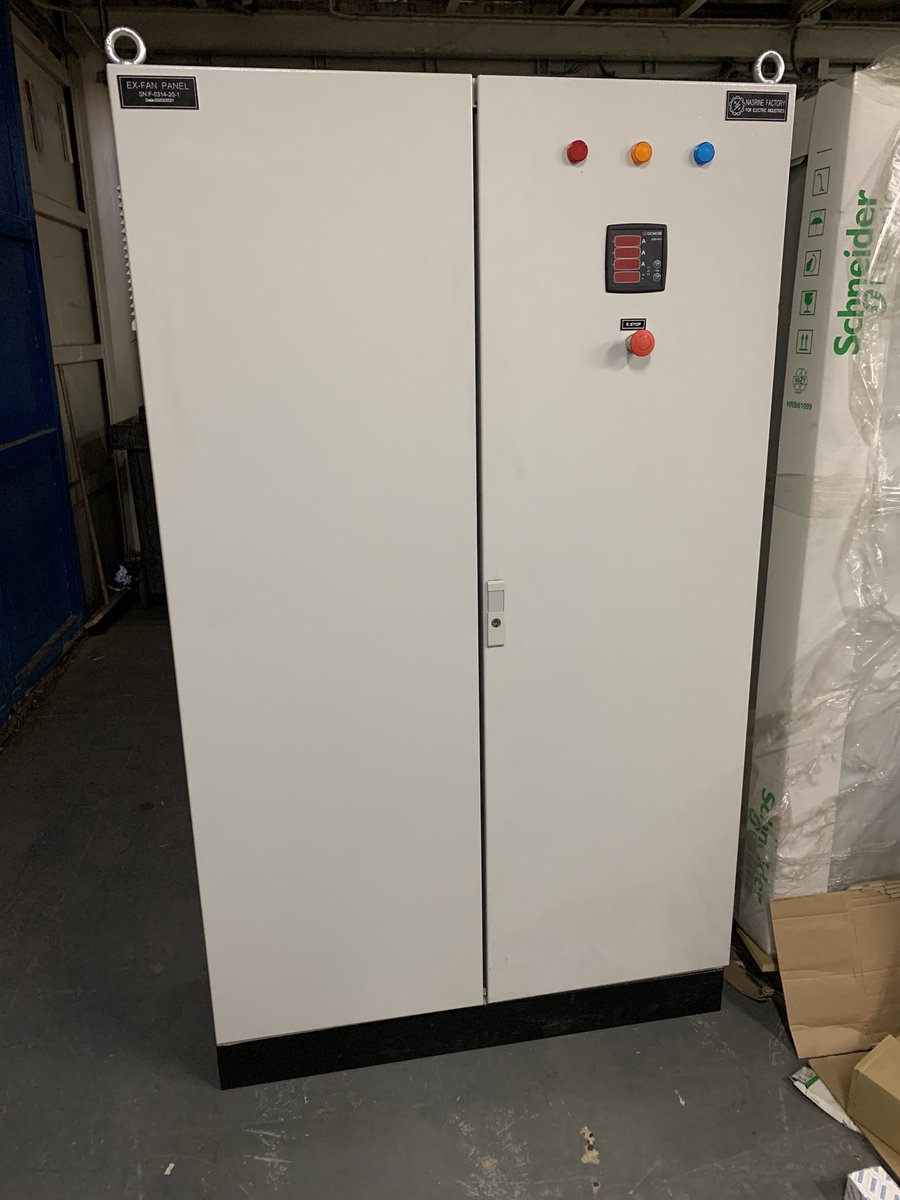

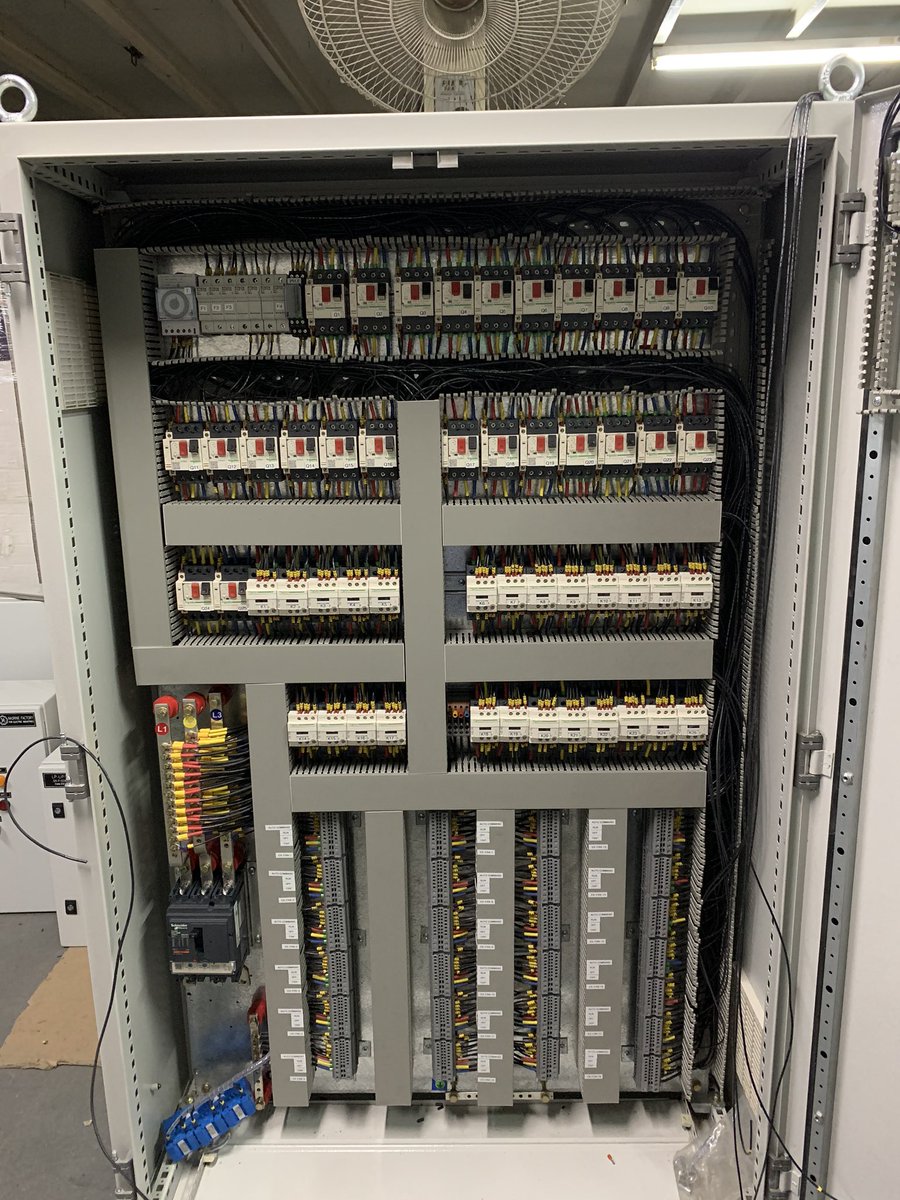

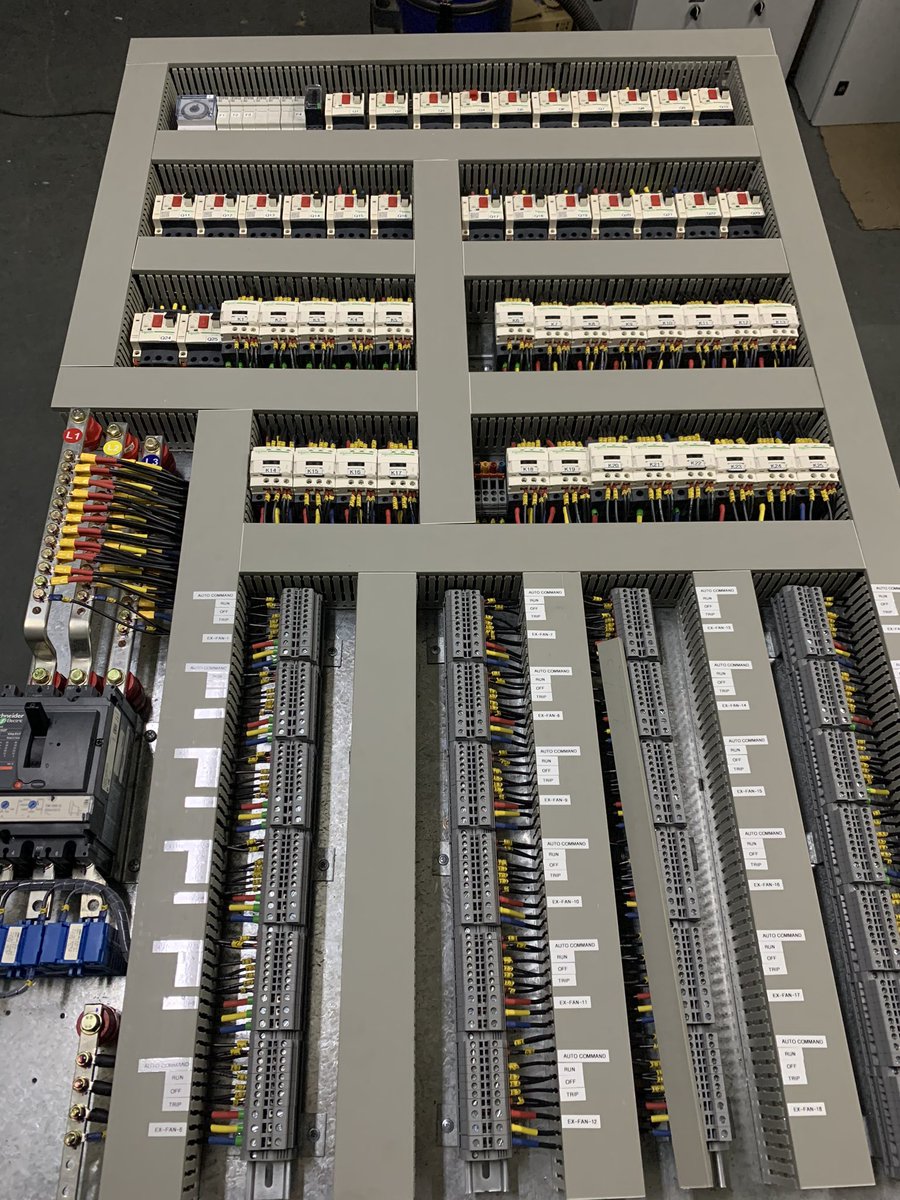

وهذي صور نهائية للوحة بعد التركيب 😁
