نستكمل الجزء الثاني و الاخير من الثريد ⬇️
راح نتكلم فيه في ١٠ تغريدات فقط عن :
-التفاصيل الفنية للاسلاك
-كيف يُحسب الحجم المناسب
- اسلاك الاجهزة الكهربائية بما فيها الجوالات
راح نتكلم فيه في ١٠ تغريدات فقط عن :
-التفاصيل الفنية للاسلاك
-كيف يُحسب الحجم المناسب
- اسلاك الاجهزة الكهربائية بما فيها الجوالات
9️⃣
الاسلاك مثل ما ذكرنا سابقًا عبارة عن مواد موصلة لها مقاومة و سعة قصوى للتيار المار فيها ، وعند رغبتك بمعرفة السلك المناسب يجب ان تعرف مقدار الحمل للجهاز + الموصولية ..
الاسلاك مثل ما ذكرنا سابقًا عبارة عن مواد موصلة لها مقاومة و سعة قصوى للتيار المار فيها ، وعند رغبتك بمعرفة السلك المناسب يجب ان تعرف مقدار الحمل للجهاز + الموصولية ..
🔟

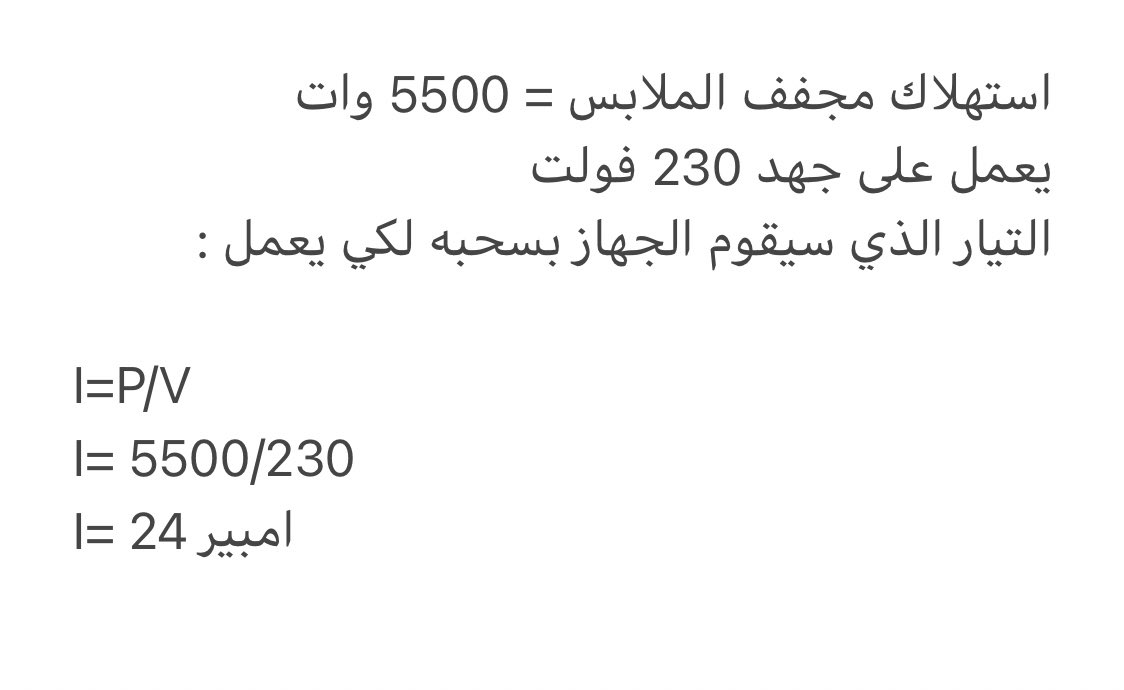

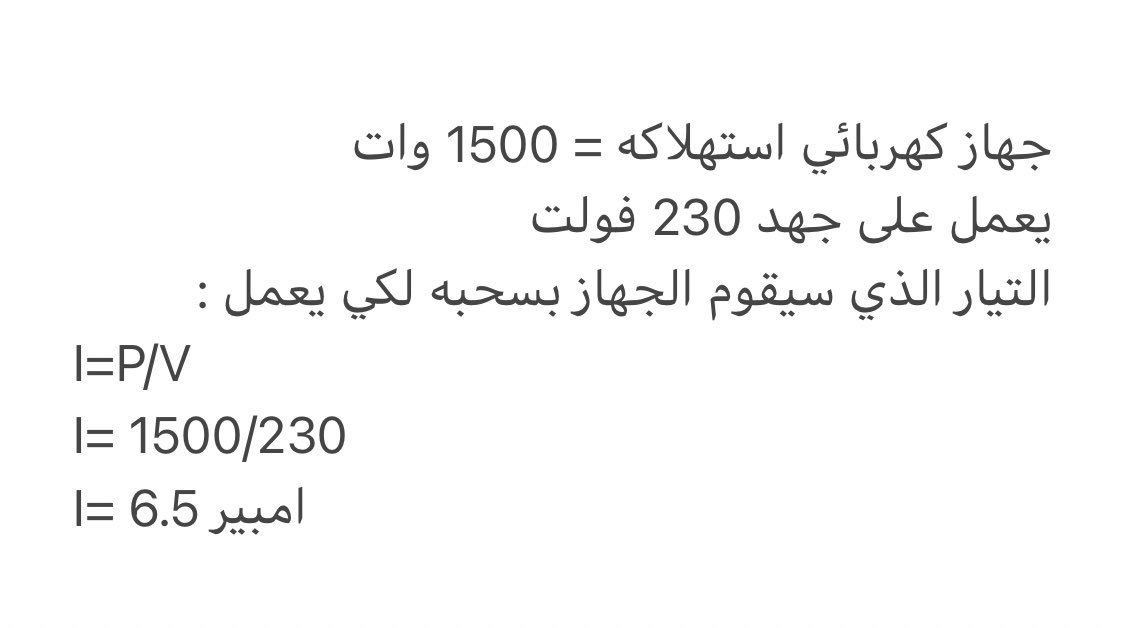

* مقدار الحمل : يُقاس بالواط و يُكتب على كل جهاز كهربائي ، بناء عليه تقوم بحساب كمية التيار التي تُغذي هذا الحمل حسب المعادلة التالية :
* مقدار الحمل : يُقاس بالواط و يُكتب على كل جهاز كهربائي ، بناء عليه تقوم بحساب كمية التيار التي تُغذي هذا الحمل حسب المعادلة التالية :
1️⃣1️⃣
بعد ما عرفت قيمة التيار ، كيف اعرف الحجم المناسب ؟

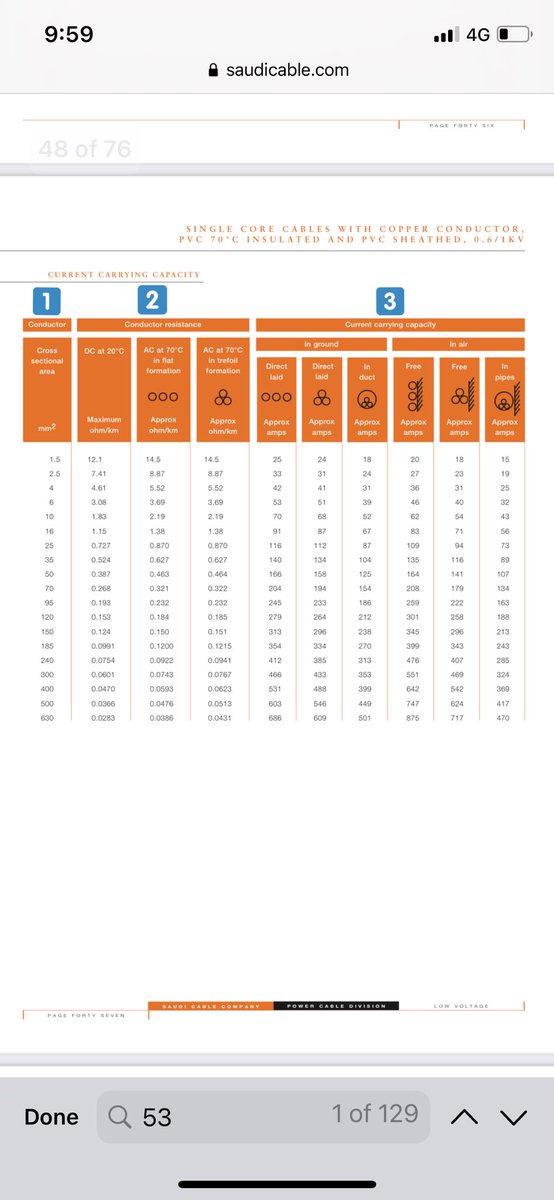

كل حجم له قيمة قصوى من التيار يمكنه ان ينقلها (Ampacity) و المُصنع يقوم بتحديد هذه القيمه في كتالوج المنتج ، في الصورة مثلًا كتالوج شركة الكابلات السعودية🇸🇦:
بعد ما عرفت قيمة التيار ، كيف اعرف الحجم المناسب ؟
كل حجم له قيمة قصوى من التيار يمكنه ان ينقلها (Ampacity) و المُصنع يقوم بتحديد هذه القيمه في كتالوج المنتج ، في الصورة مثلًا كتالوج شركة الكابلات السعودية🇸🇦:
1️⃣2️⃣
١- عمود حجم الكيبل
٢- المقاومة الداخلية للكيبل في حالة التيار المتردد او المستمر
٣- موصولية الكيبل في اوضاع التركيب المختلفة
الان بناء على مثالنا السابق نحتاج كيبل يستطيع نقل تيار ٦.٥ امبير لتركيبه على الجهاز سيقع اختيارنا على كيبل ١.٥ مم٢ لانه اقصى تيار له ٢٥ ..
١- عمود حجم الكيبل
٢- المقاومة الداخلية للكيبل في حالة التيار المتردد او المستمر
٣- موصولية الكيبل في اوضاع التركيب المختلفة
الان بناء على مثالنا السابق نحتاج كيبل يستطيع نقل تيار ٦.٥ امبير لتركيبه على الجهاز سيقع اختيارنا على كيبل ١.٥ مم٢ لانه اقصى تيار له ٢٥ ..
1️⃣3️⃣
مما يعتبر امن جدًا و مناسب ، و بشكل عام معظم التمديدات الداخلية لاحمال الاضاءة و الافياش العادية يكون حجم السلك فيها يتراوح من ١.٥ مم٢ الى ٤مم٢ ، و بعض الاكواد تحدد مقاس ٤ مم٢ كحد ادنى لاختيار السلك ليتناسب مع اوضاع التركيب المختلفة ..
مما يعتبر امن جدًا و مناسب ، و بشكل عام معظم التمديدات الداخلية لاحمال الاضاءة و الافياش العادية يكون حجم السلك فيها يتراوح من ١.٥ مم٢ الى ٤مم٢ ، و بعض الاكواد تحدد مقاس ٤ مم٢ كحد ادنى لاختيار السلك ليتناسب مع اوضاع التركيب المختلفة ..
1️⃣4️⃣
عودة للصورة من الجزء الاول ، نلاحظ ان حجم سلك المجفف اكبر بكثير من الغسالة و السبب يعود لاختلاف مقدار الحمل و بالتالي التيار مما يجعل الحجم المناسب له لا يقل عن ٦مم٢ ..
عودة للصورة من الجزء الاول ، نلاحظ ان حجم سلك المجفف اكبر بكثير من الغسالة و السبب يعود لاختلاف مقدار الحمل و بالتالي التيار مما يجعل الحجم المناسب له لا يقل عن ٦مم٢ ..
1️⃣5️⃣
قد تعتقد ان حجم ٦ او ١٠ مم٢ يحمل تيار يفوق احتياج المجفف -حسب الكتالوج- ولكن تم اختياره من قبل المصنع بناء على اختبارات محددة و معايير مختلفة ثبت انه افضل كيبل لتأدية الغرض .
قد تعتقد ان حجم ٦ او ١٠ مم٢ يحمل تيار يفوق احتياج المجفف -حسب الكتالوج- ولكن تم اختياره من قبل المصنع بناء على اختبارات محددة و معايير مختلفة ثبت انه افضل كيبل لتأدية الغرض .
1️⃣6️⃣
انت كمصمم تقوم بالبحث عن كيبل مناسب من الكتالوج لتوصيل التيار من لوحة التوزيع الى نقطة التوصيل (الفيش) اما من الجهاز للفيش فغالبًا يكون الكيبل جاهز من مُصنع الجهاز مثل الصورة السابقة.
انت كمصمم تقوم بالبحث عن كيبل مناسب من الكتالوج لتوصيل التيار من لوحة التوزيع الى نقطة التوصيل (الفيش) اما من الجهاز للفيش فغالبًا يكون الكيبل جاهز من مُصنع الجهاز مثل الصورة السابقة.
1️⃣7️⃣

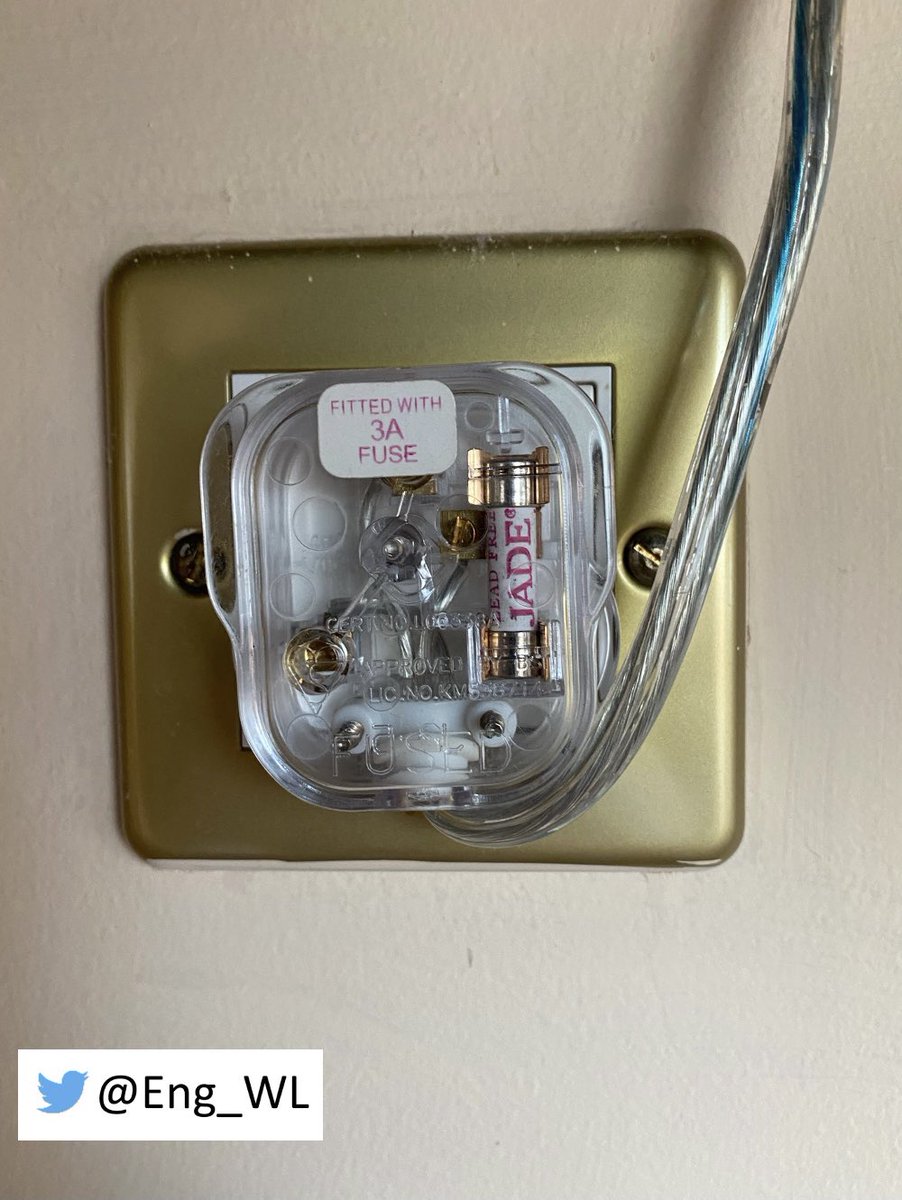

في الصورة هنا سلك كهربائي لتغذية مصباح مكتبي ، لاحظ حجم السلك الصغير نظرًا لُصغر التيار المار فيه ، كذلك نقطة التوصيل الجدارية التي تربط السلك بمصدر التغذية تم تزويدها بفيوز حماية ٣ امبير ، و ذلك لحماية المصباح من اي تيار يفوق الـ ٣ امبير .
في الصورة هنا سلك كهربائي لتغذية مصباح مكتبي ، لاحظ حجم السلك الصغير نظرًا لُصغر التيار المار فيه ، كذلك نقطة التوصيل الجدارية التي تربط السلك بمصدر التغذية تم تزويدها بفيوز حماية ٣ امبير ، و ذلك لحماية المصباح من اي تيار يفوق الـ ٣ امبير .
1️⃣8️⃣

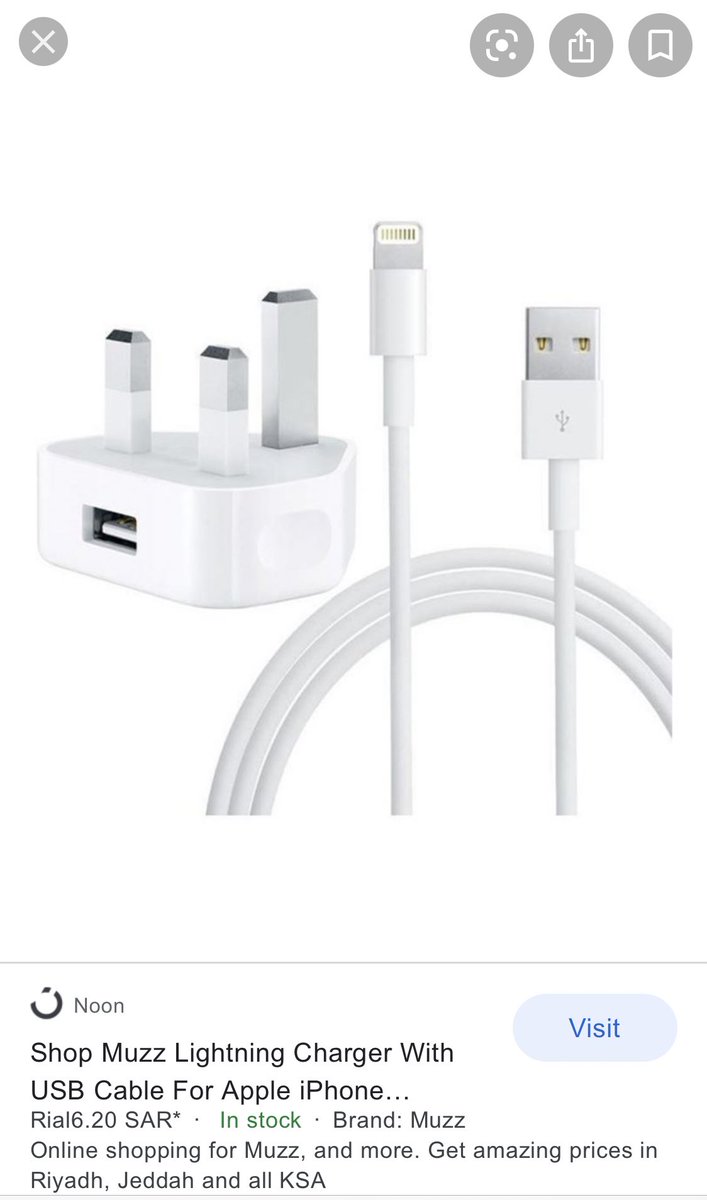

اما باقي الاسلاك كشواحن الجوال فهي عبارة عن دائرة متكاملة داخل الفيش تهدف لتغذية بطارية الجوال ذات القيمة المنخفضة -١٢ فولت- بتيار مستمر منخفض -DC-و تتكون بشكل اساسي من:
Step Down Transformer
(تخفيض الجهد من ٢٣٠ الى ١٢ فولت )
Rectifier
(تحويل التيار من AC الى DC)
اما باقي الاسلاك كشواحن الجوال فهي عبارة عن دائرة متكاملة داخل الفيش تهدف لتغذية بطارية الجوال ذات القيمة المنخفضة -١٢ فولت- بتيار مستمر منخفض -DC-و تتكون بشكل اساسي من:
Step Down Transformer
(تخفيض الجهد من ٢٣٠ الى ١٢ فولت )
Rectifier
(تحويل التيار من AC الى DC)
