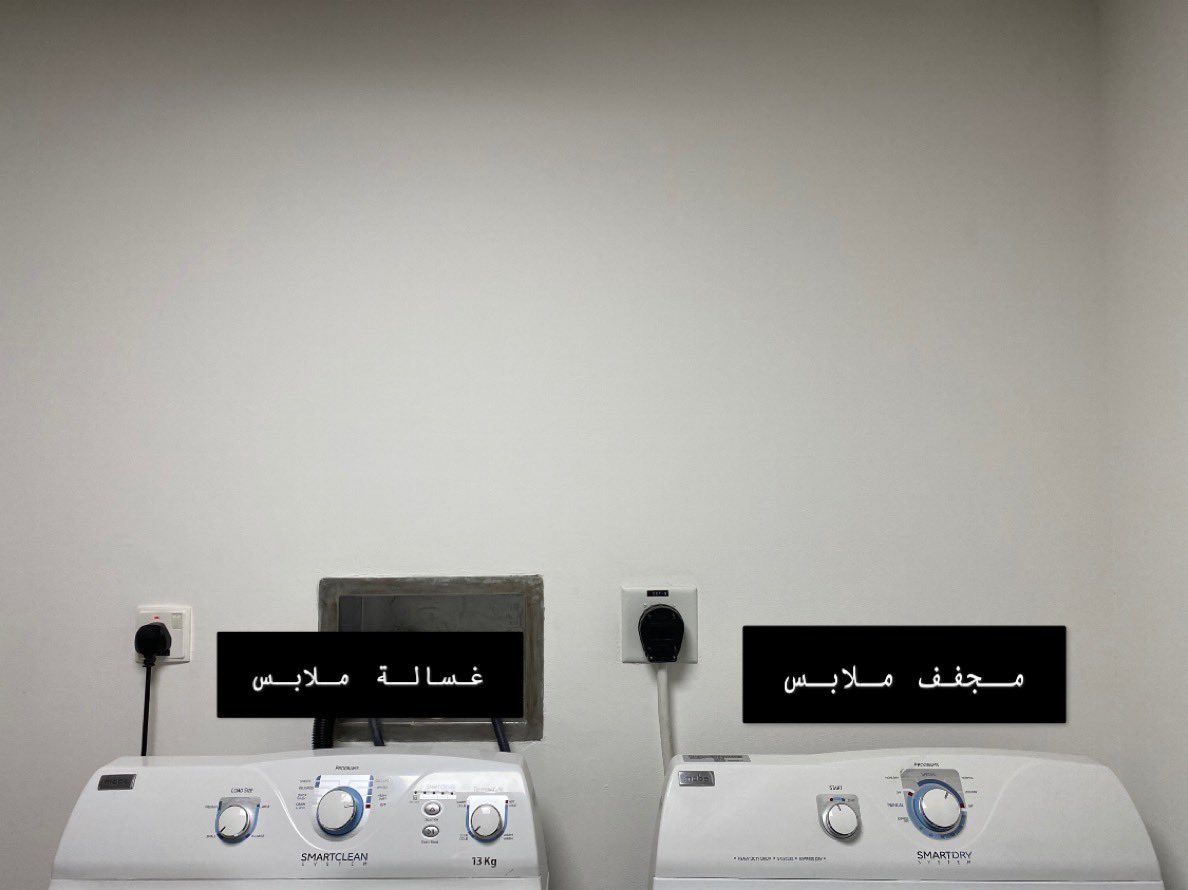

لماذا تختلف الاسلاك للأجهزة الكهربائية في الشكل و الحجم ؟ 🔌
ثريد راح نجاوب فيه على السؤال بشكل مبسط ، الثريد راح يكون على جزئين لسهولة السرد و القراءة السريعة .
هنا الجزء الاول | ونتكلم فيه عن تعريف الاسلاك و مكوناتها والفروقات بينها في ثمان تغريدات فقط ⬇️
ثريد راح نجاوب فيه على السؤال بشكل مبسط ، الثريد راح يكون على جزئين لسهولة السرد و القراءة السريعة .
هنا الجزء الاول | ونتكلم فيه عن تعريف الاسلاك و مكوناتها والفروقات بينها في ثمان تغريدات فقط ⬇️
1️⃣
أولًا ، الاسلاك الكهربائية ( او الكيابل ) عبارة عن ناقل يقوم بنقل الكهرباء الى الاجهزة لتشغيلها ..
أولًا ، الاسلاك الكهربائية ( او الكيابل ) عبارة عن ناقل يقوم بنقل الكهرباء الى الاجهزة لتشغيلها ..
2️⃣

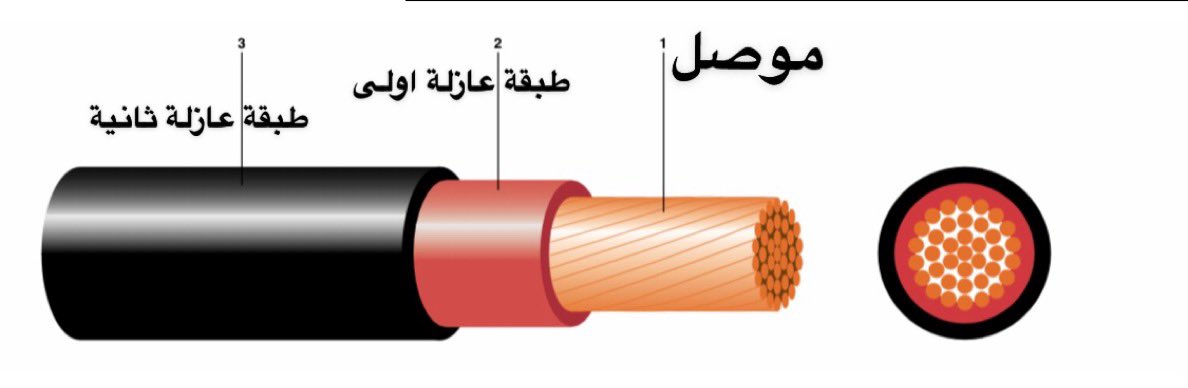

الكيبل يتكون من مادتين رئيسيتين :
١- الموصل ( مادة موصلة مثل نحاس ، المنيوم )
٢- العازل ( مادة غير موصلة تعزل الموصل عن البيئة الخارجية مثل بولي ايثيلين ، كلوريد الفينيل ) و قد يكون هناك طبقتين من المادة العازلة .
الكيبل يتكون من مادتين رئيسيتين :
١- الموصل ( مادة موصلة مثل نحاس ، المنيوم )
٢- العازل ( مادة غير موصلة تعزل الموصل عن البيئة الخارجية مثل بولي ايثيلين ، كلوريد الفينيل ) و قد يكون هناك طبقتين من المادة العازلة .
3️⃣
عندما نتحدث عن حجم الكيبل فنحن نتحدث اما عن حجم الموصل او العازل ، او كلاهما ..
فاذا زاد التيار ( كمية الشحنات المنقولة ) نحتاج الى موصل بحجم اكبر لان الحجم الكبير للموصل يعني ان موصوليته اكبر ( Ampacity ) ..
عندما نتحدث عن حجم الكيبل فنحن نتحدث اما عن حجم الموصل او العازل ، او كلاهما ..
فاذا زاد التيار ( كمية الشحنات المنقولة ) نحتاج الى موصل بحجم اكبر لان الحجم الكبير للموصل يعني ان موصوليته اكبر ( Ampacity ) ..
4️⃣
ماهي الموصولية ( Ampacity ) ؟
هي اقصى تيار يمكن ان يحمله الموصل باستمرار تحت الظروف الطبيعية دون ان تزيد حرارته.
ماهي الموصولية ( Ampacity ) ؟
هي اقصى تيار يمكن ان يحمله الموصل باستمرار تحت الظروف الطبيعية دون ان تزيد حرارته.
5️⃣
اما اذا كان التيار منخفض بينما الجهد عالي - مثل حالات نقل الكهرباء - فنحتاج الى حجم صغير او عادي للموصل ولكن حجم كبير جدًا للعازل .
لماذا ؟
اما اذا كان التيار منخفض بينما الجهد عالي - مثل حالات نقل الكهرباء - فنحتاج الى حجم صغير او عادي للموصل ولكن حجم كبير جدًا للعازل .
لماذا ؟
6️⃣
لان الجهد الكبير يسبب حيز كهربائي عالي حول الموصل ( Electric Field ) مما يتطلب طبقات عزل اكثر في الحجم و العدد .

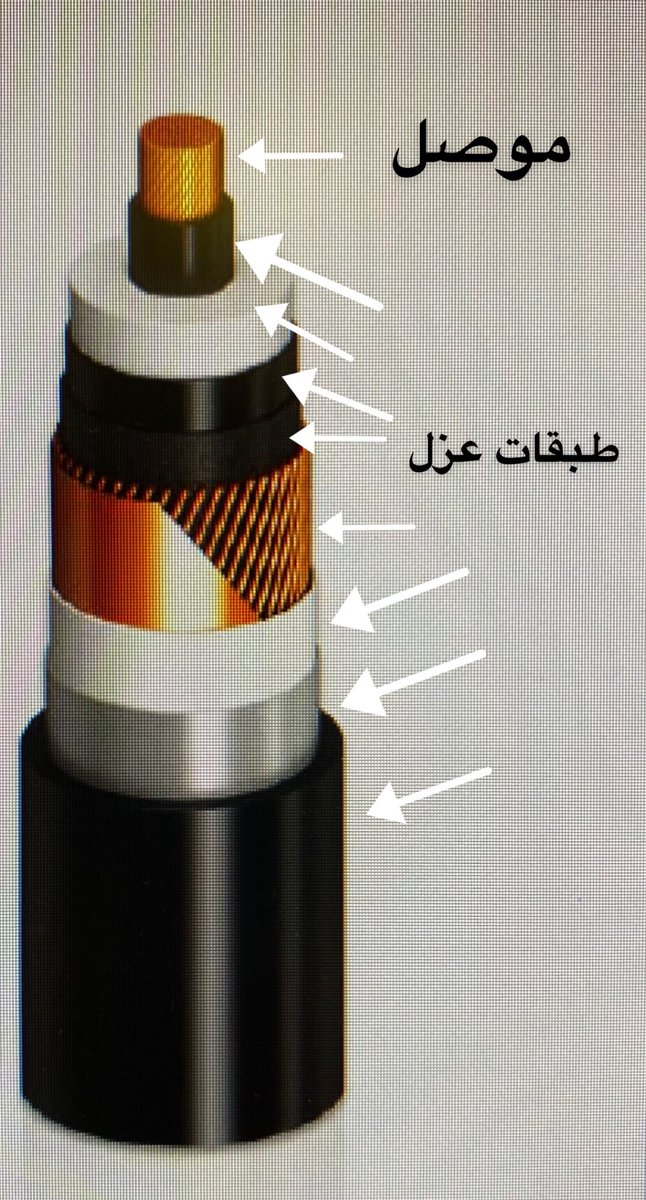

شاهد هنا شكل كيابل الجهد العالي ⬇️
لان الجهد الكبير يسبب حيز كهربائي عالي حول الموصل ( Electric Field ) مما يتطلب طبقات عزل اكثر في الحجم و العدد .
شاهد هنا شكل كيابل الجهد العالي ⬇️
7️⃣
في كيابل الجهد المنخفض ( Low Voltage Cable ) لا نحتاج لعزل كبير بسبب انخفاض الجهد ونستخدمها في المنازل مثلًا .. وتاتي باحجام موصلات متنوعة لتحمل تيارات مختلفة حسب كمية الحمل المتصلة عليه ..
في كيابل الجهد المنخفض ( Low Voltage Cable ) لا نحتاج لعزل كبير بسبب انخفاض الجهد ونستخدمها في المنازل مثلًا .. وتاتي باحجام موصلات متنوعة لتحمل تيارات مختلفة حسب كمية الحمل المتصلة عليه ..
8️⃣
يوجد احجام مختلفة متوفرة في السوق و تقاس بالمللي متر المربع (وحدة المساحة) حيث المساحة يُقصد بها مساحة مقطع الموصل Cross sectional area
mm2
يوجد احجام مختلفة متوفرة في السوق و تقاس بالمللي متر المربع (وحدة المساحة) حيث المساحة يُقصد بها مساحة مقطع الموصل Cross sectional area
mm2
** نهاية الجزء الاول **
