LED:
كثير ما نسمع بكلمة "ليد" وتستخدم للدلالة على نوع معين من اللمبات وحقيقة مصدر الكلمة جاي من اللغة الإنجليزية LED وهي اختصار Light Emitting Diode بمعنى أنه صمام ثنائي (دايود) باعث للضوء …
تابعوا معنا هذا الثريد للمزيد حول خصائص وماهية الـ LED 😆🙌
كثير ما نسمع بكلمة "ليد" وتستخدم للدلالة على نوع معين من اللمبات وحقيقة مصدر الكلمة جاي من اللغة الإنجليزية LED وهي اختصار Light Emitting Diode بمعنى أنه صمام ثنائي (دايود) باعث للضوء …
تابعوا معنا هذا الثريد للمزيد حول خصائص وماهية الـ LED 😆🙌
@SaudiTech30 فأول شيء راح نتكلم عن الصمام الثنائي، وهي قطعة كهربائية مكونة من مادة شبه موصلة (سيليكون مثلاً) وحقيقة هي قطعتين موصلة ببعضها، بحيث يتم إضافة إلكترونات لأحدها وتصبح مشحونة بشحنة سالبة (negative) وعشان كذا نقول عنها اختصاراً n-type
@SaudiTech30 والمادة الأخرى ينزع منها الإلكترونات وتصبح شحنتها موجبة (positive) ونقول عنها p-type .

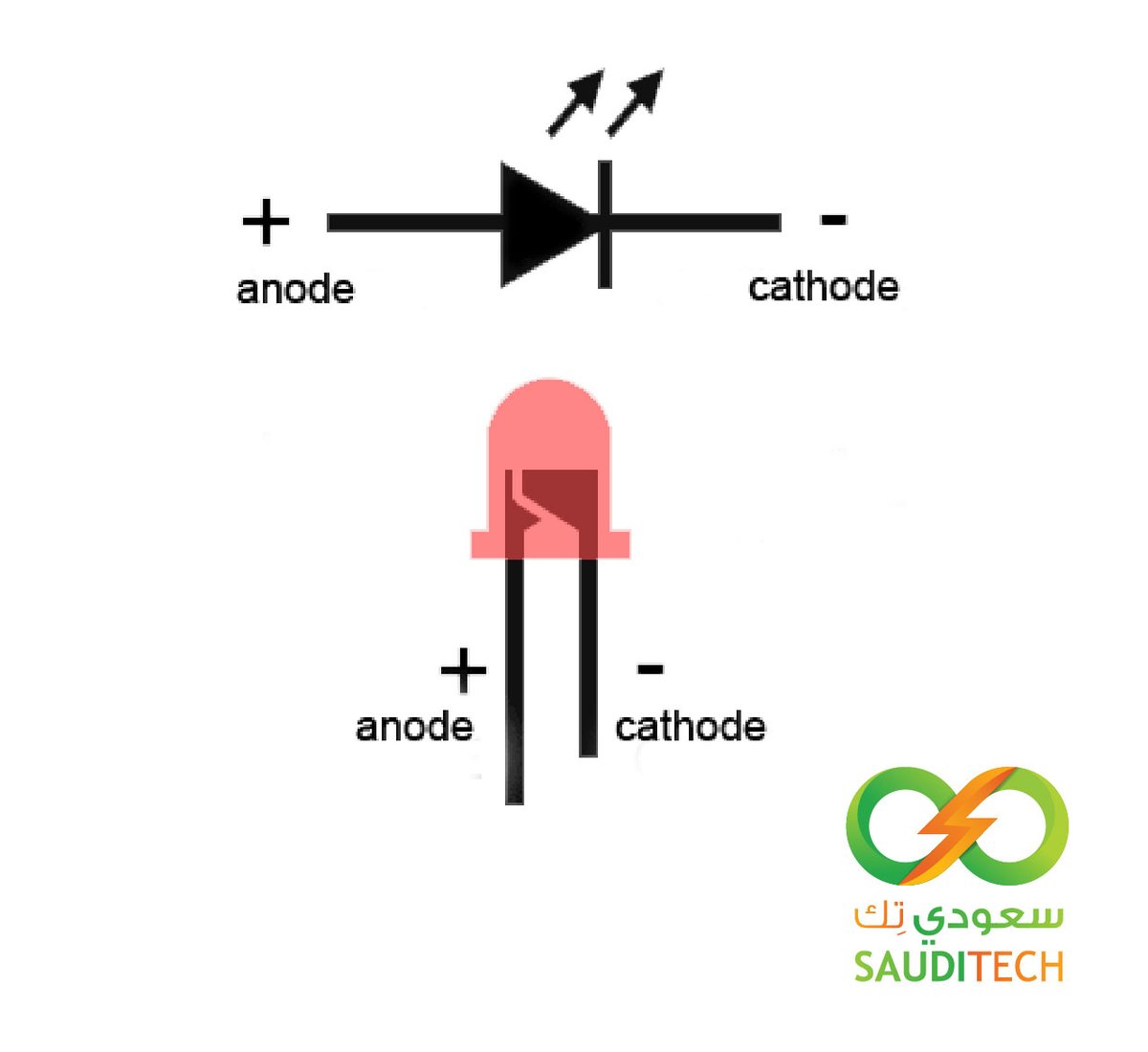

@SaudiTech30 طبعاً عشاق الفيزياء قد يطلعون على تفاصيل الموضوع بشكل أكبر، ولكن هنا سنقفز إلى النتائج ... الطرف الموصل من ناحية ال p-type يسمى anode وهو الطرف الموجب، والطرف الآخر (n-type) يسمى بال cathode وهو الطرف السالب (كما هو واضح في الصور الحقيقة للقطعة)
@SaudiTech30 ومن اسمه صمام فهو يسمح بمرور التيار واحد في اتجاه واحد (من الأنود إلى الكاثود) ولا يسمح بمروره في الاتجاه المعاكس … ليش طيب قلنا هذا الكلام؟ لأنه مهم جداً في طريقة التوصيل، حيث أنه لازم نأخذ القطبية في عين الاعتبار ولو عكسناها ما راح يشتغل

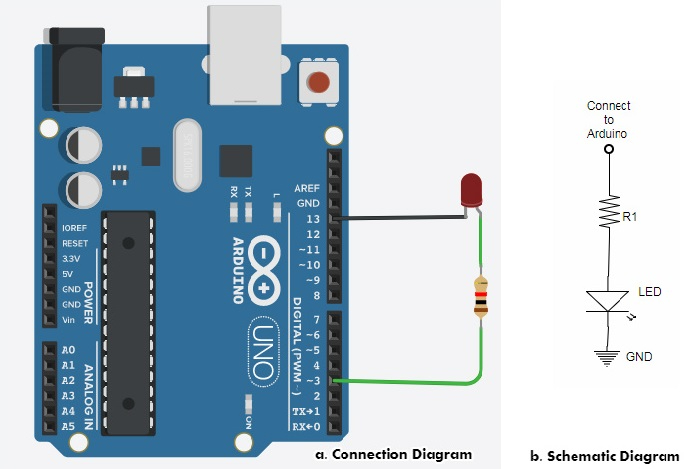

@SaudiTech30 نوصل الفولتية الموجبة بالطرف الموجب (الأنود) ونقدر نميّز هذه الرجل بأنها أطول (ولكن ممكن تكون سبق وتم تقصيرها) فالأفضل نتأكد ونشوفها من الداخل وتكون نحيفة وبعد كذا نوصل الطرف السالب (تكون من الداخل أعرض) بمقاومة موصلة بالقراوند عشان ما يمر تيار كبير ويحرق ال LED

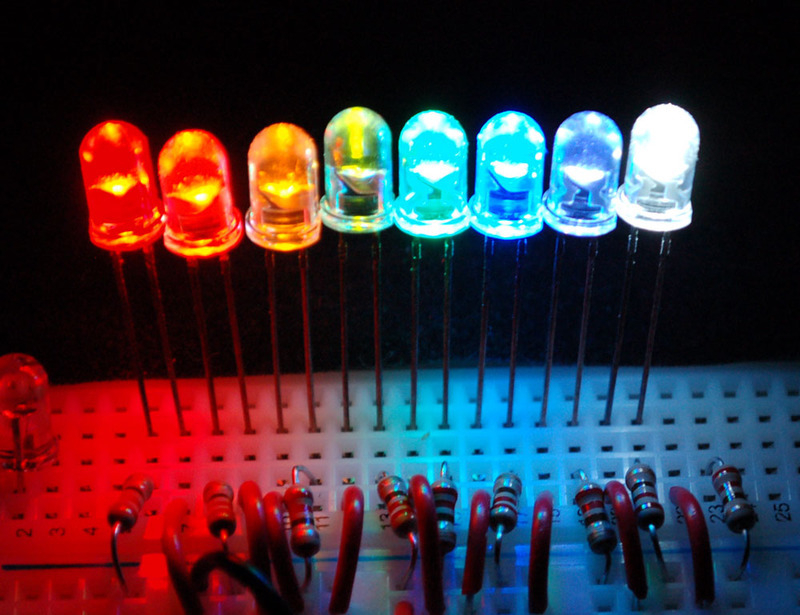

@SaudiTech30 وبكذا نكون وصلنا الفولتية في الاتجاه الصحيح للصمام الثنائي مما يسمح بتمرير التيار في الاتجاه المسموح، وإذا مر التيار فحينها فقط يظهر الفرق بين الصمام الثنائي العادي وبين الباعث للضوء وهو أن هذا الصمام الثنائي سيبعث الضوء (وطبعاً فيه منه ألوان متعددة).
@SaudiTech30 يبقى موضوع كم قيمة المقاومة؟ ولا أحط أي شيء عادي؟! لو كانت المقاومة كبيرة جداً فلن يمر تيار كافي لجعل الصمام يبعث الضوء (ما راح تشتغل الليد حتى لو وصلتها بشكل صحيح)، ولو كانت المقاومة صغيرة جداً فقد يتسبب هذا في حرقها (وما راح تشتغل بعد كذا أبداً) …
@SaudiTech30 لحساب قيمة المقاومة من قانون أوم نحتاج لمعرفة الفولتية والتيار، وتكون قيمتها كالتالي: المقاومة = (الفولتية) ÷ (التيار) = (فولتية الأردوينو - فولتية الدايود) ÷ (تيار الدايود) …
@SaudiTech30 يمكن الحصول على قيمة الفولتية والتيار للدايود من الشركة المصنعة (datasheet)، ولكن غالباً ما يتم استخدام 220R ~ 330R في عالم الأردوينو.
