في هذا الثريد استعرض معكم مشروع الفصل الماضي "استديو الأنظمة" وهو عبارة عن تصميم متحف بشتى انواعه (وطني ، علمي ، بيئي، إلخ..) وبكامل الأنظمة (إنشائي، تكييف، اضاءة ، امن وسلامة) ، بحيث يخدم منطقة القصيم فكانت فكرتي ان احاكي مسيرة رجال العقيلات من خلال هذا المتحف .
بسم الله نبدأ :
بسم الله نبدأ :

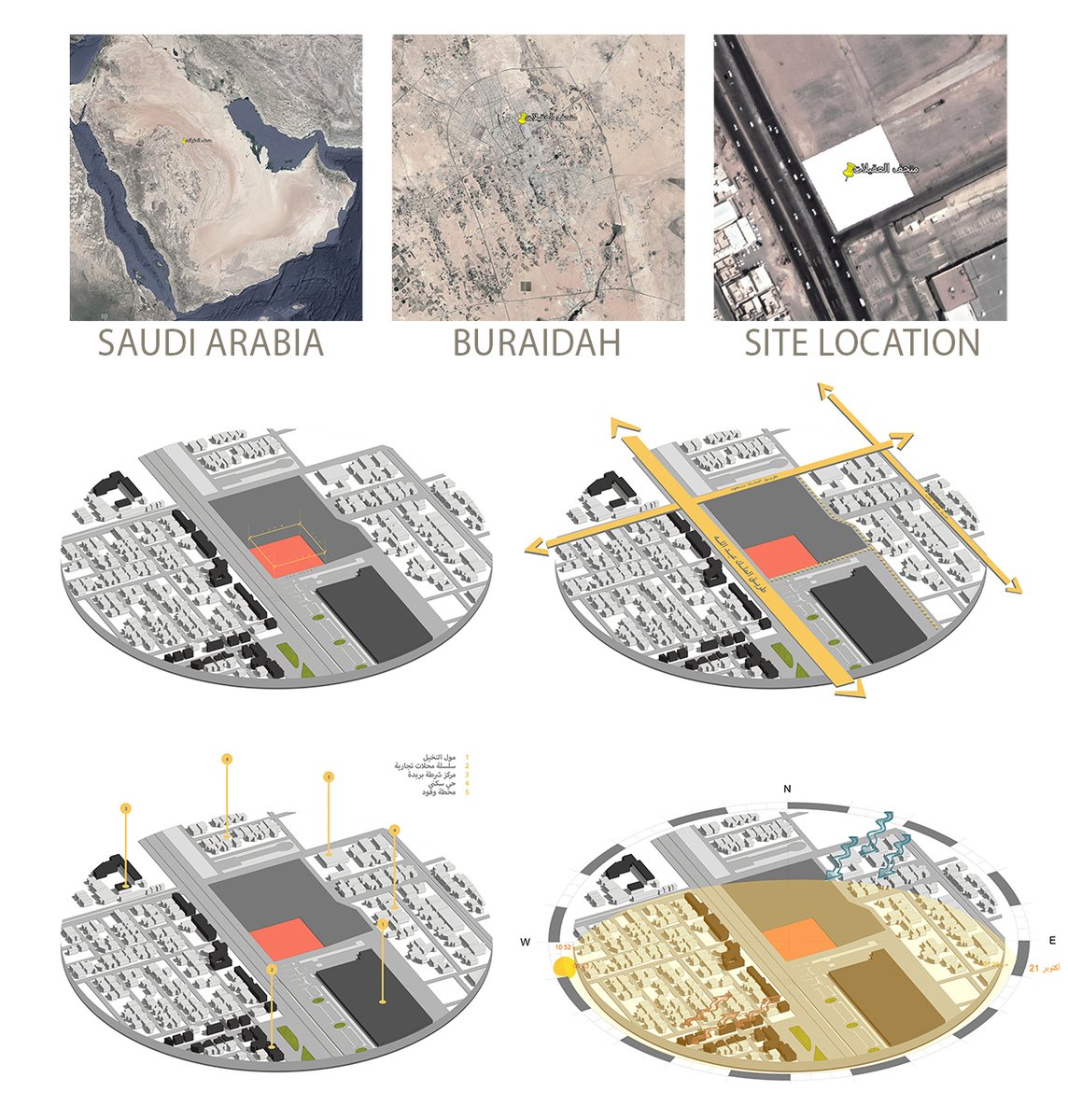

يقع موقع المشروع على الشريان الرئيسي الرابط بين الجنوب و الشمال لمدينة بريدة، واعتمد اختيار الموقع على عدة أمور من أهمها استغلال عنصر المفاجأة للخارج من الطريق السفلي، وخلق مكان حضري ومتنفس للمنطقة بسبب فقر المنطقة للمسطحات الخضراء.
يتبع..
يتبع..
لرجال العقيلات 8 رحلات رئيسية متباينة في الطول والأهمية وتنطلق كافة الرحلات من مدينة بريدة وهي المركز الرئيسي لهم ومن هنا جاءت فكرة المشروع الرئيسية حيث انعكس ذلك على الكتل و ارتفاعاتها وحجمها كذلك.

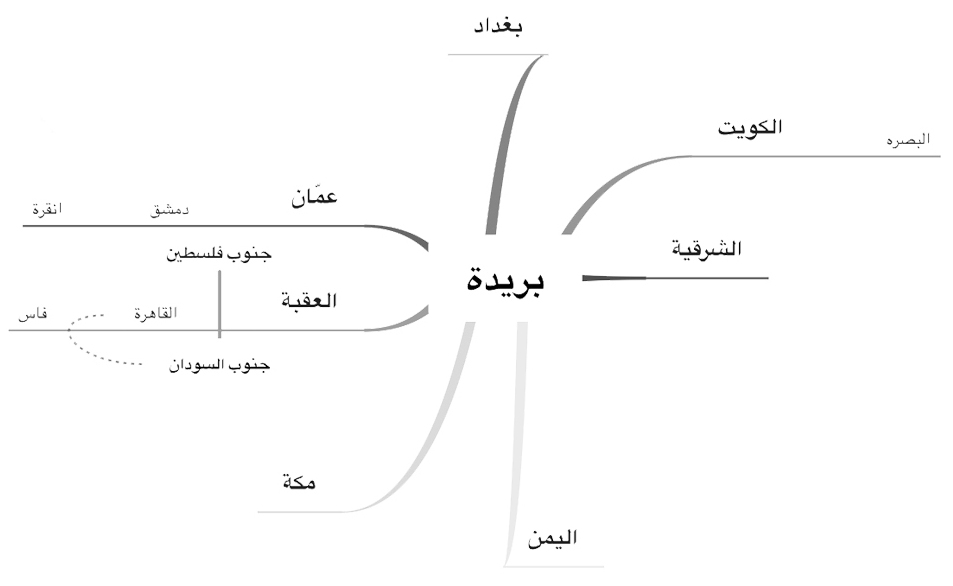

-رحلات العقيلات
-الرسومات الأولية للفكرة

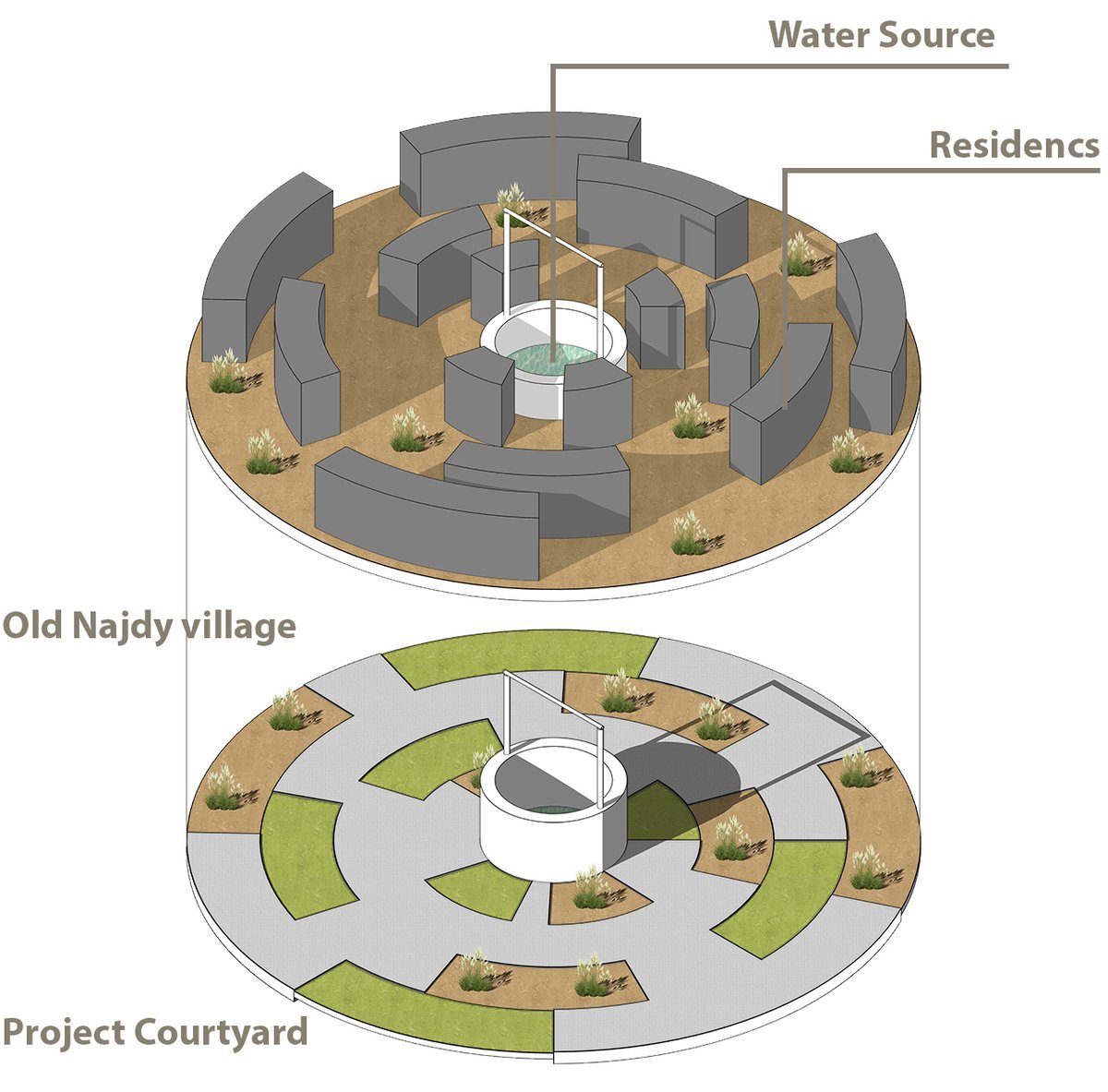

-الفناء الداخلي للمشروع
يتبع..
-رحلات العقيلات
-الرسومات الأولية للفكرة
-الفناء الداخلي للمشروع
يتبع..

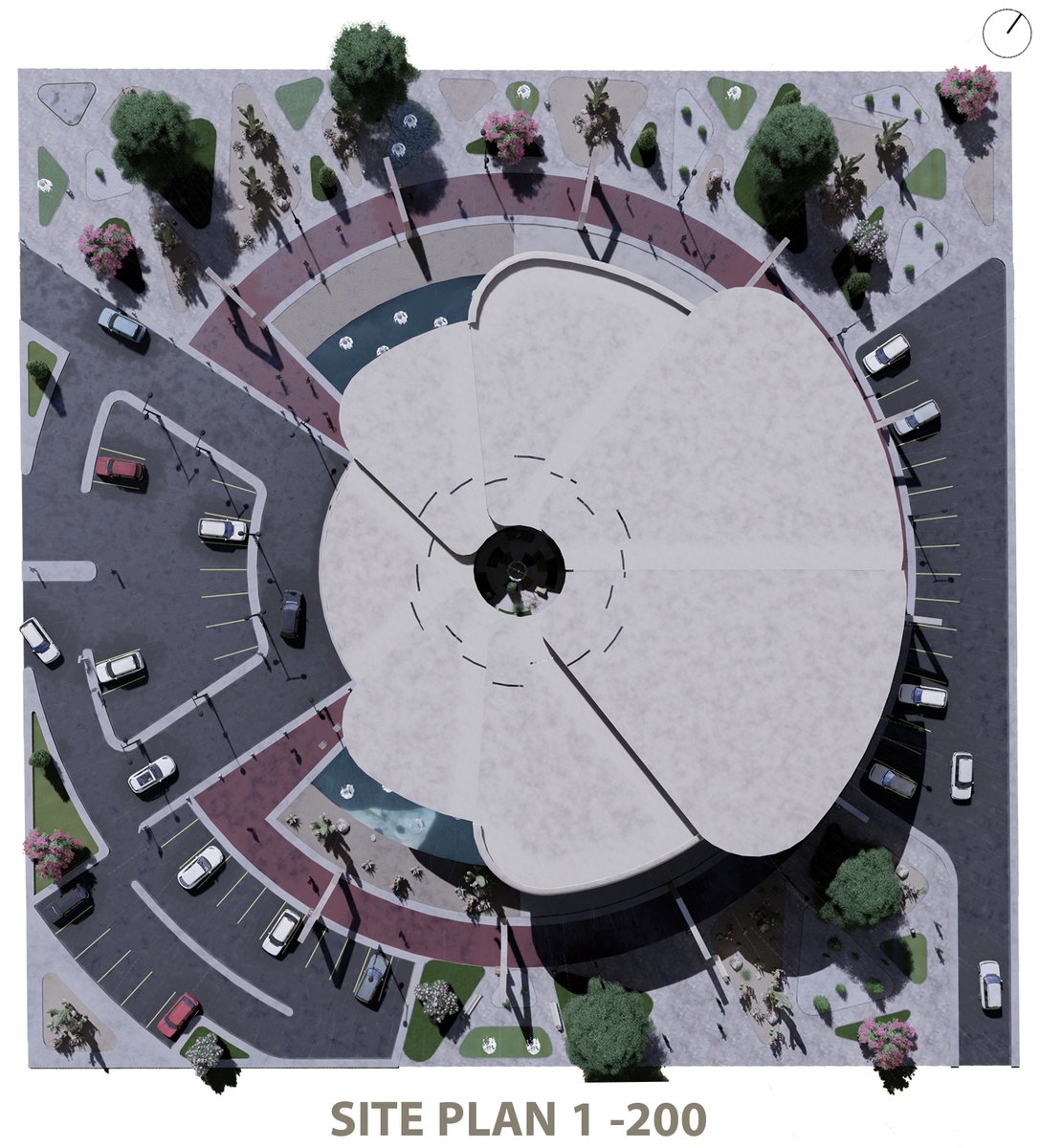

اعتمدت في الموقع العام على ان يكون مكان حضري يستفيد منه كافة المستخدمين و يعكس هوية المتحف من خلال المعرض الدائم المتواجد على طول مسار المشاة ويؤكد الممشى على مركز المشروع وهو الفناء الداخلي ومركز الفكرة، واعتمدت على النباتات الصحراوية و العناصر المائية بشكل كبير .
يتبع..
يتبع..
يتكون المسقط الأرضي من : مصلى ودورات مياه، كافتيريات، استعلامات و بيع تذاكر، غرف اطلاع، مكاتب إدارة بمدخل خاص.

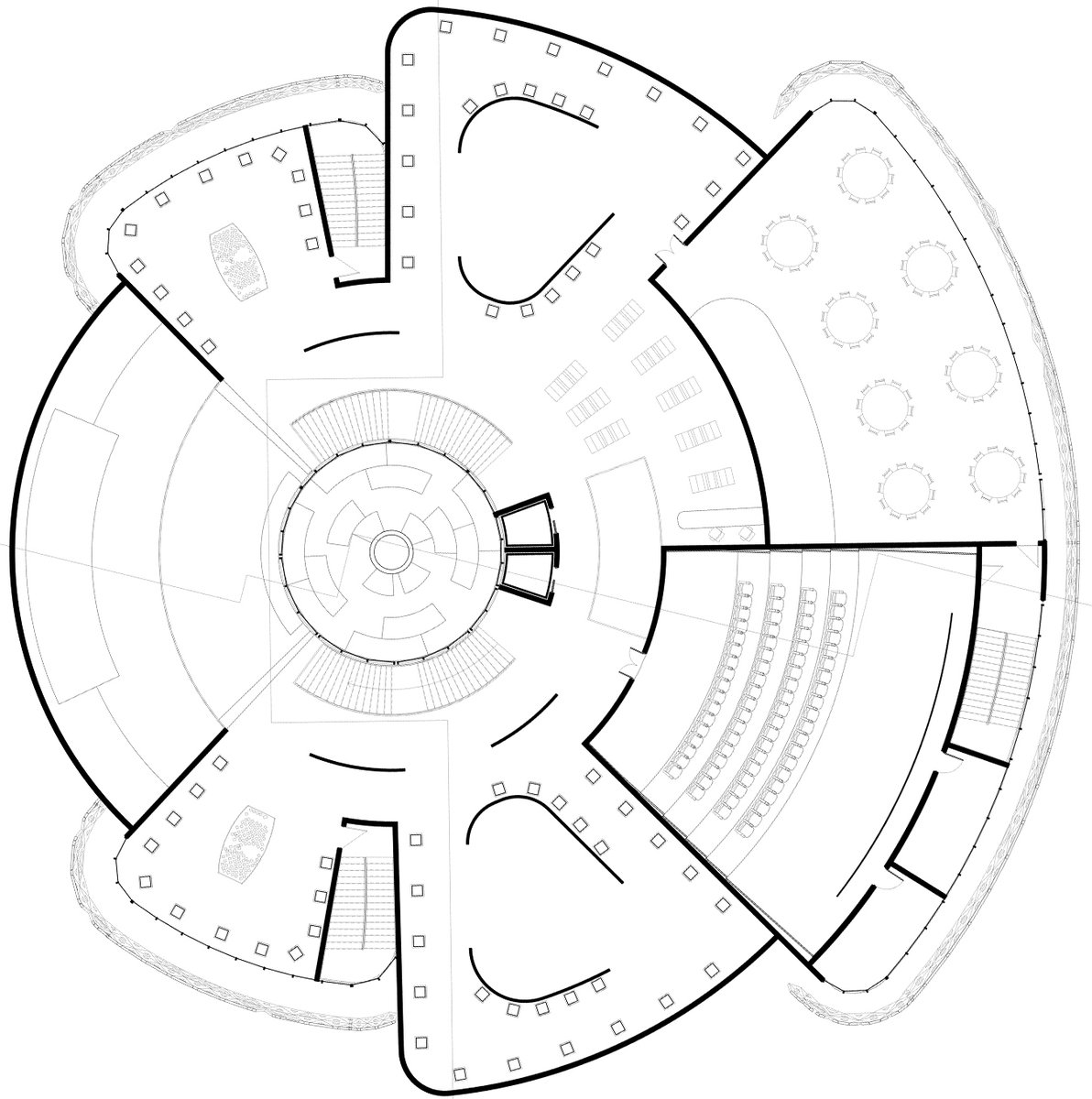

المسقط الأول : سينما ، 5 قاعات عرض ، قاعة ندوات .
في قاعات العرض كان لابد من دراسة حركة الزوار و تسلسلها بشكل صحيح لتحقق الفائدة الأكبر للزائر
يتبع..
المسقط الأول : سينما ، 5 قاعات عرض ، قاعة ندوات .
في قاعات العرض كان لابد من دراسة حركة الزوار و تسلسلها بشكل صحيح لتحقق الفائدة الأكبر للزائر
يتبع..

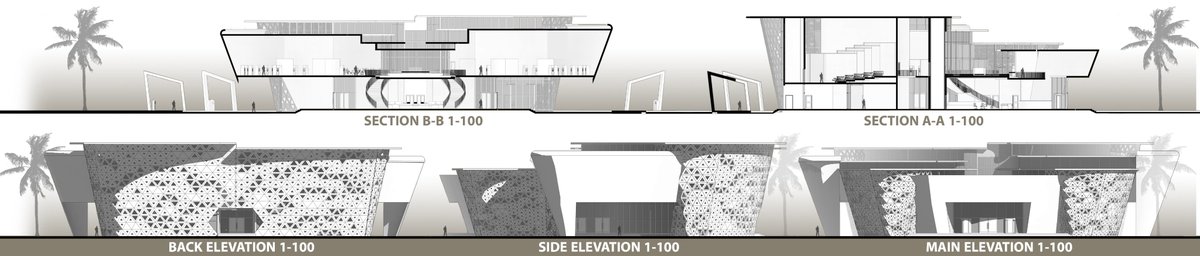

-قطاع أ-أ يوضح الفراق الكبير في الارتفاعات المؤكدة للفكرة الرئيسية.
-قطاع ب-ب يوضح الساحات المغطاة.
-في الواجهات اعتمدت نمط المثلثات النجدية حيث تتسع الفتحات للفراغ الداخلي حسب احتياجه للإضاءة وتم تأكيد بوابات الدخول للزوار بكتل صمّاء توضح كافة المداخل وتجذب المستخدم لها.
يتبع..
-قطاع ب-ب يوضح الساحات المغطاة.
-في الواجهات اعتمدت نمط المثلثات النجدية حيث تتسع الفتحات للفراغ الداخلي حسب احتياجه للإضاءة وتم تأكيد بوابات الدخول للزوار بكتل صمّاء توضح كافة المداخل وتجذب المستخدم لها.
يتبع..

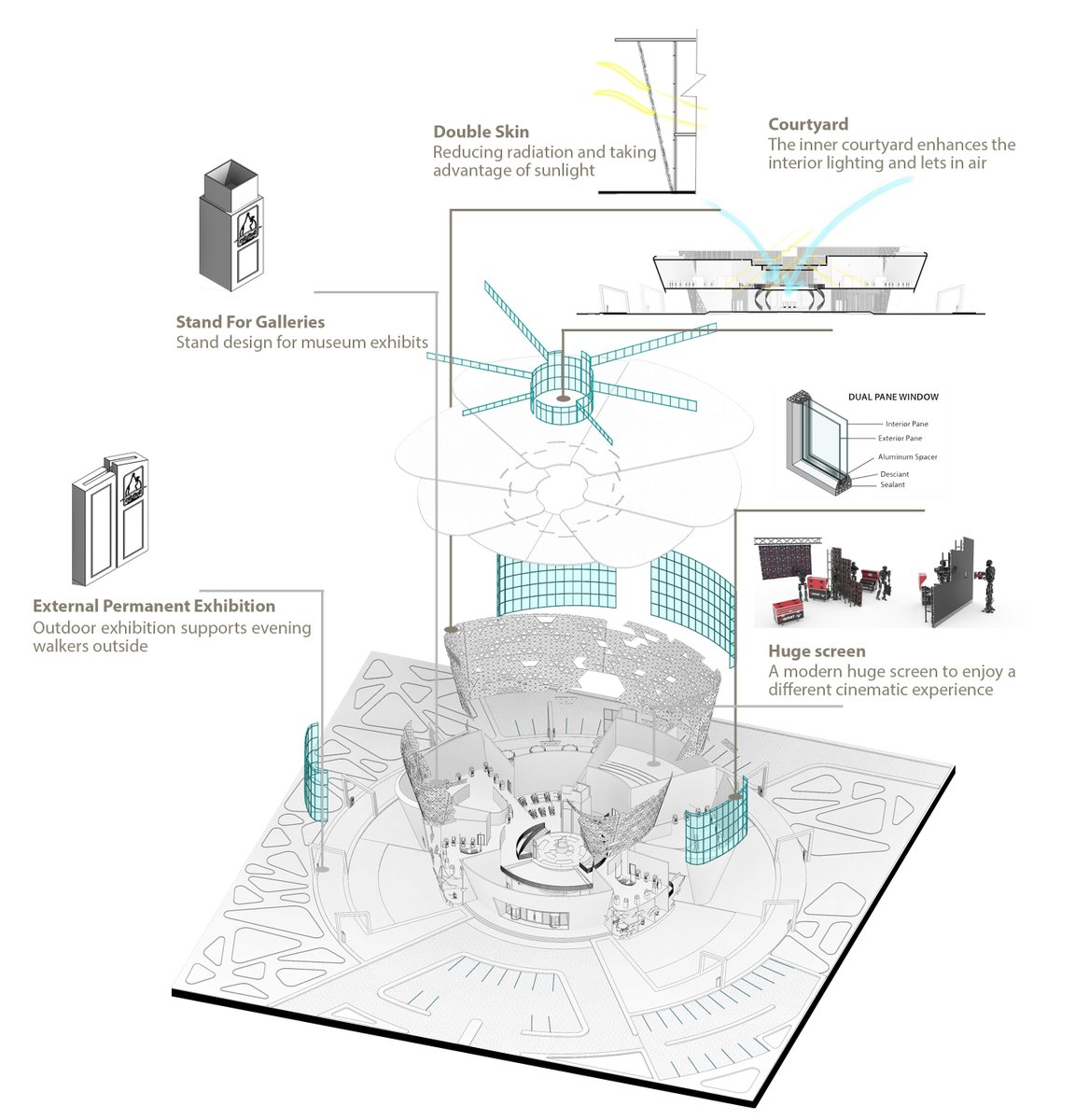

بعض معالجات و تفاصيل المشروع :

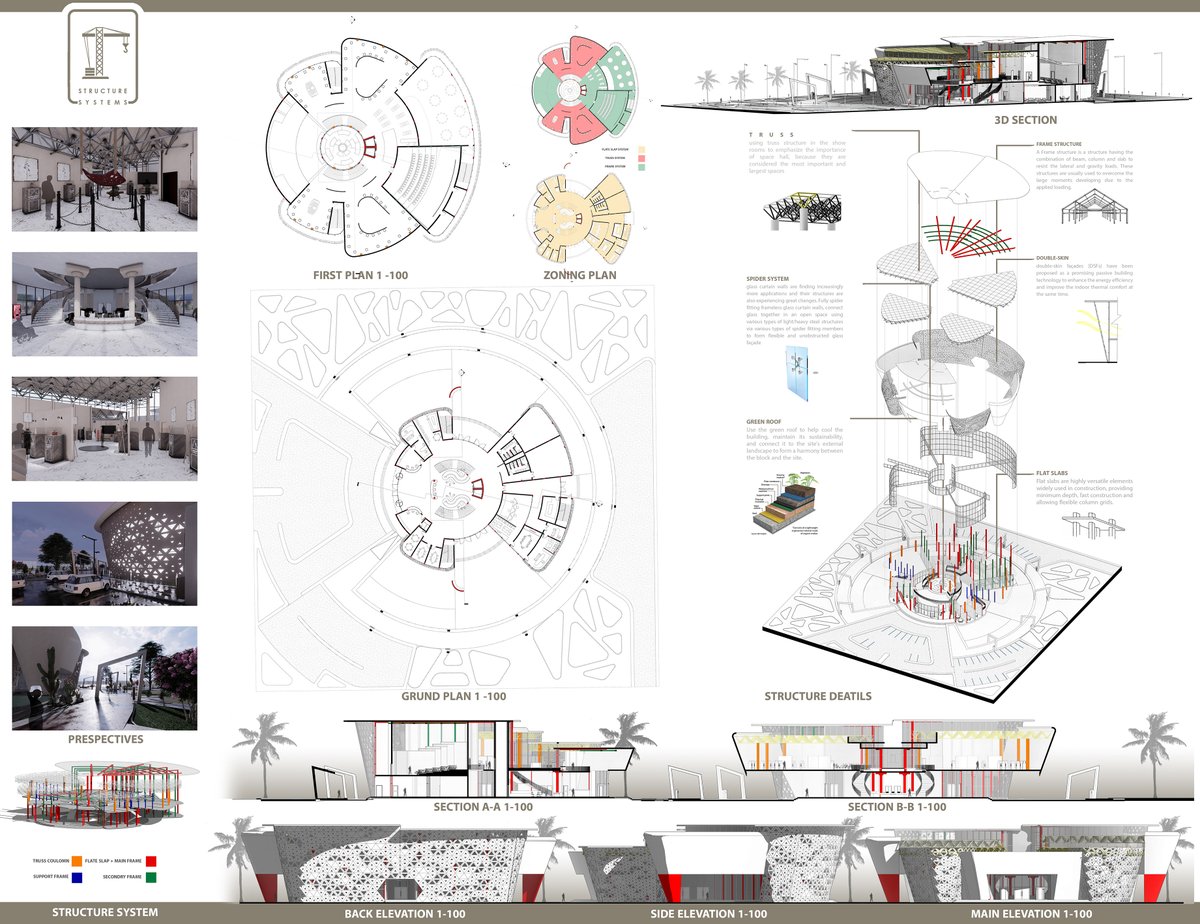

النظام الإنشائي للمشروع :

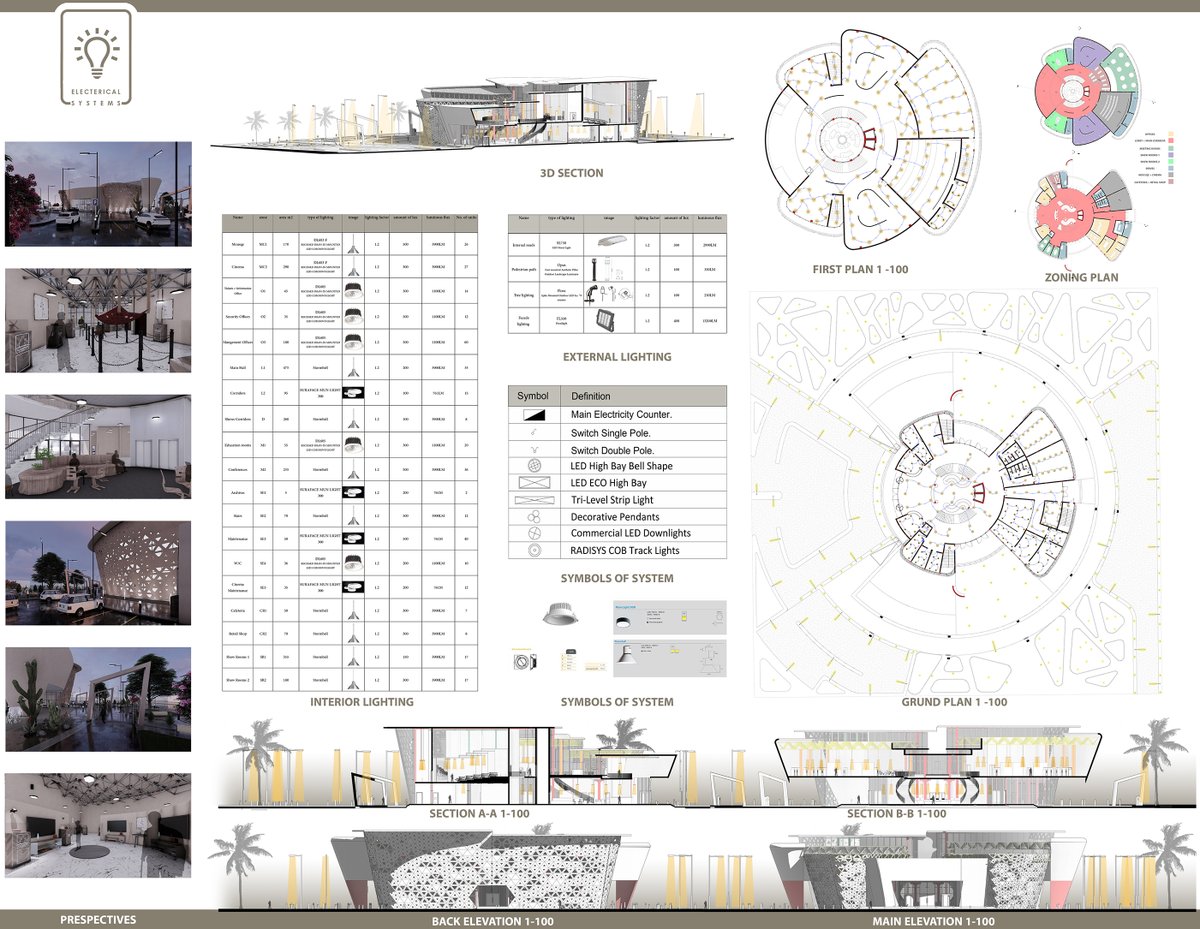

نظام الإضاءة في المشروع :

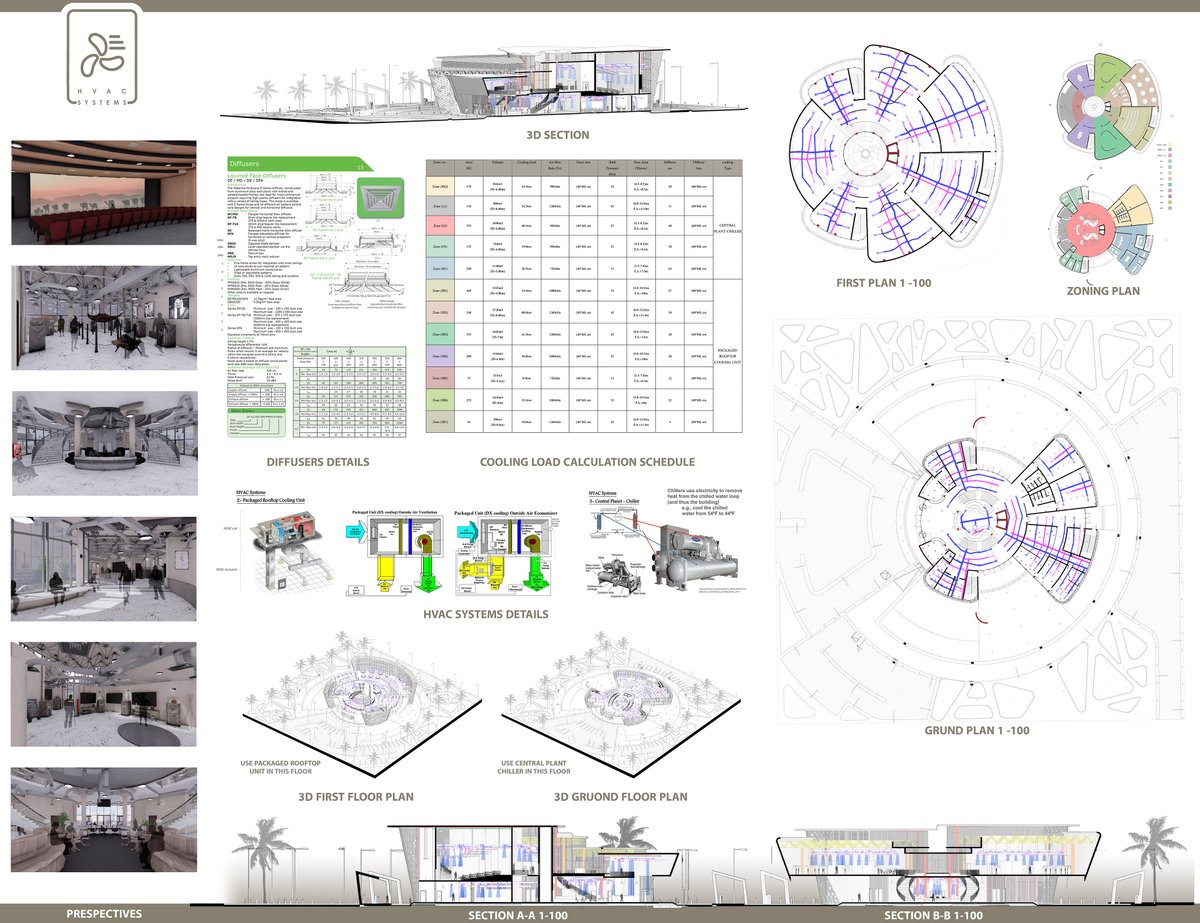

نظام التكييف في مشروع :
نظام الأمن و السلامة في مشروع :

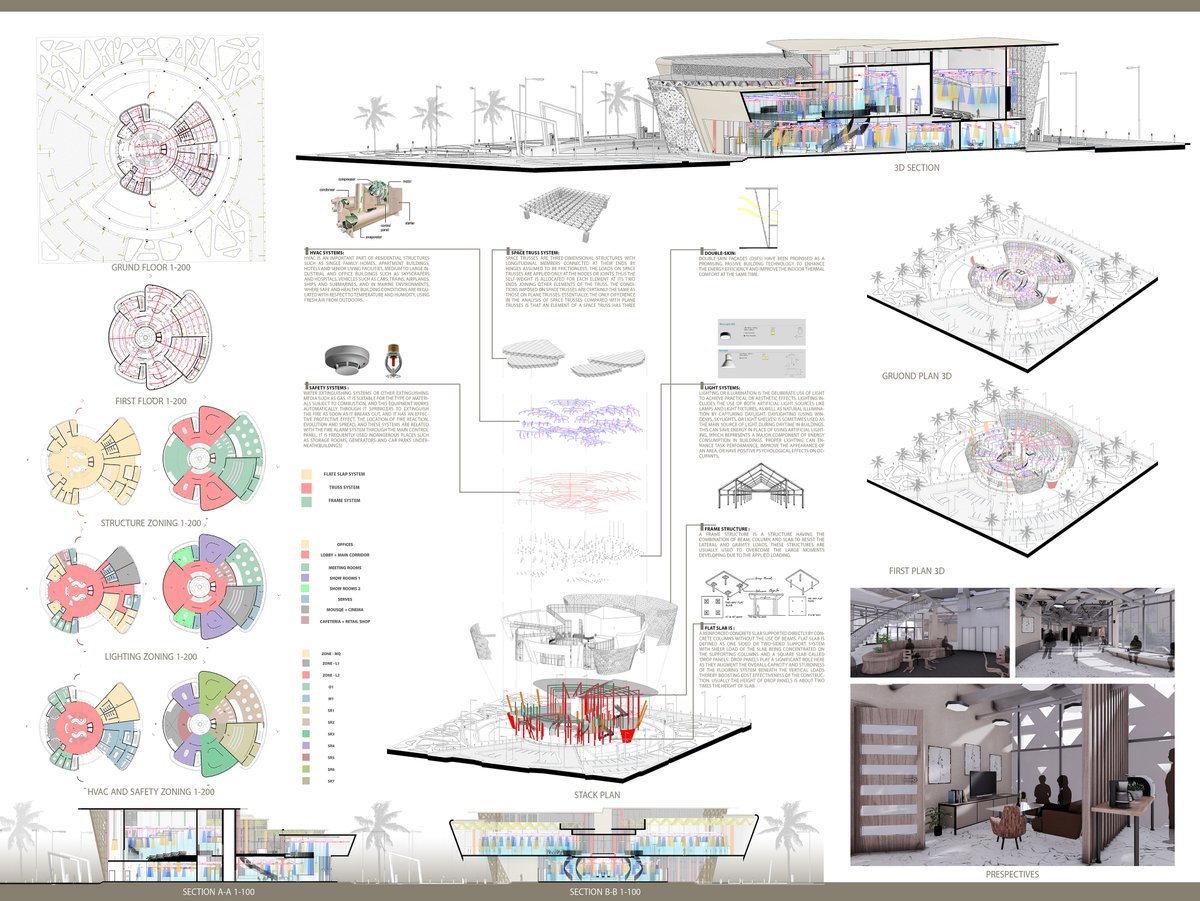

أنظمة المشروع مجمعة :

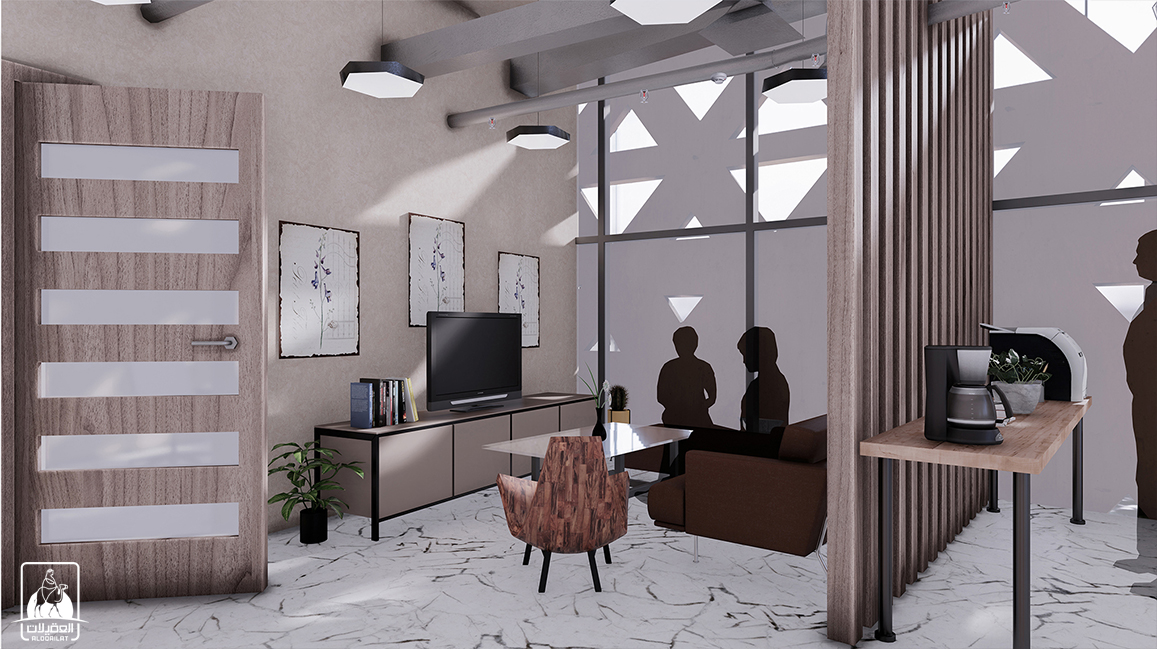

مناظير داخلية للمشروع :

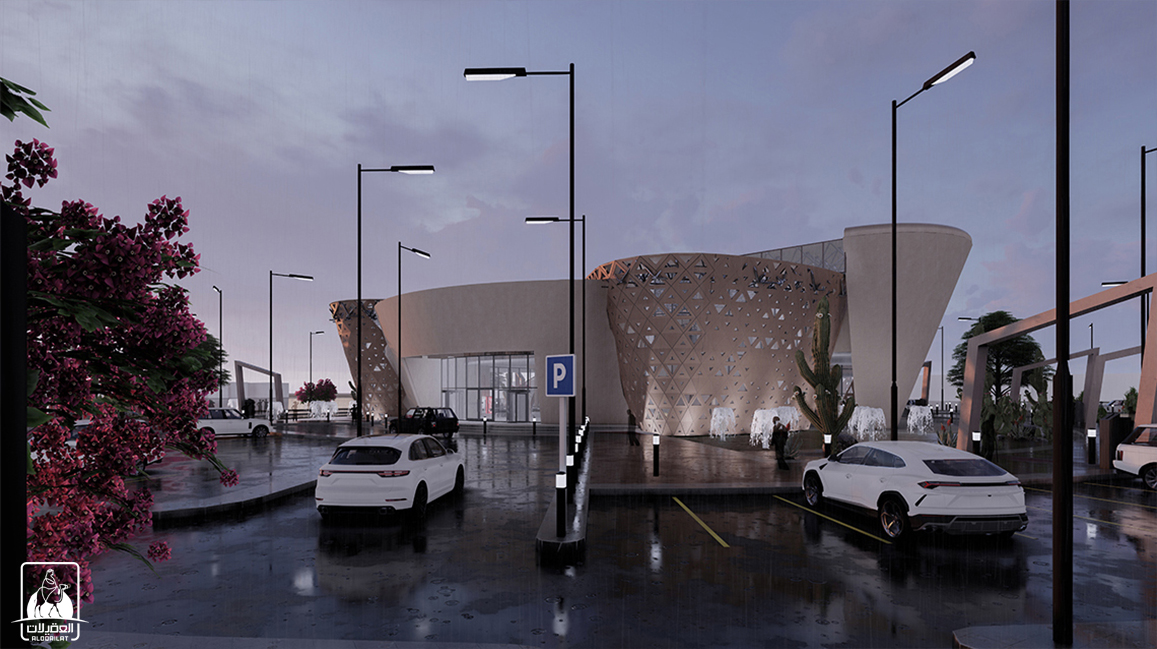

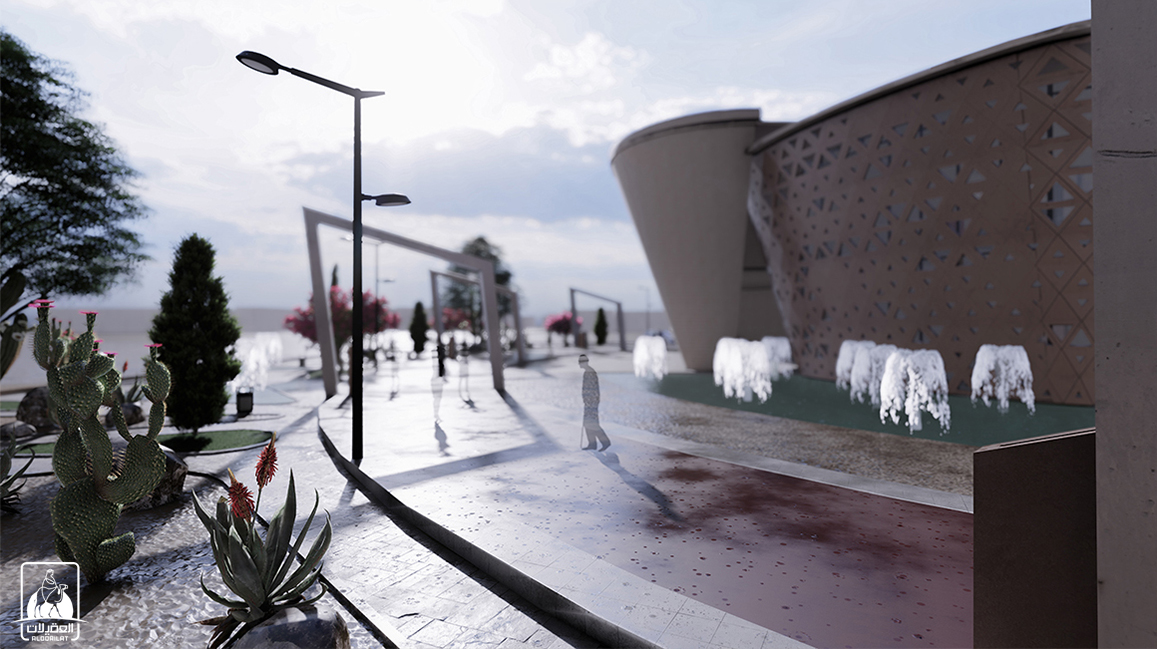

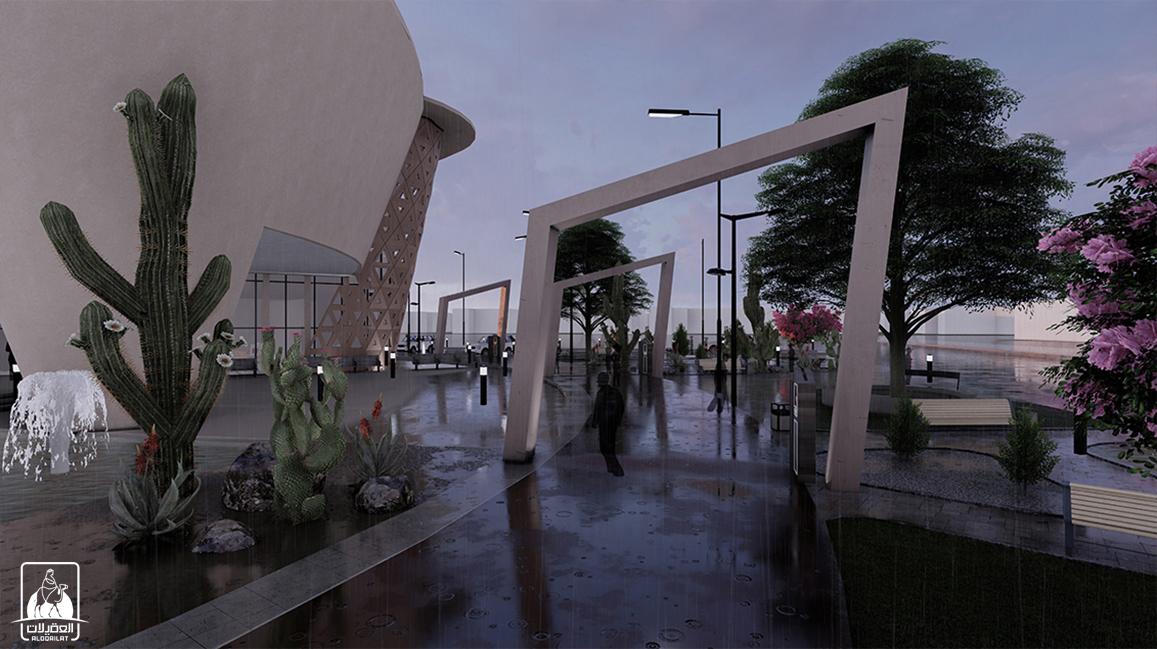

مناظير خارجية للمشروع :

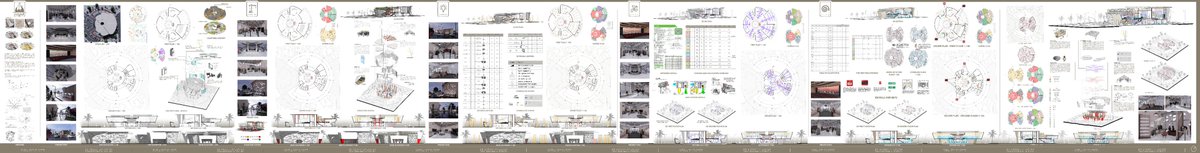

كامل لوحات المشروع :
