سلسلة تغريدات (ثريد) حول الخرائط الجيولوجية ..
تعتبر مهمة رسم وإعداد الخرائط الجيولوجية أحد المهام التي يجب أن يلم بها الجيولوجيون مهما كان مجال عملهم .. تحت هذه التغريدة سنتحدث عن الخرائط الجيولوجية وإعدادها بشكل موسع
مصدر الخريطة المرفقة:
dx.doi.org
تعتبر مهمة رسم وإعداد الخرائط الجيولوجية أحد المهام التي يجب أن يلم بها الجيولوجيون مهما كان مجال عملهم .. تحت هذه التغريدة سنتحدث عن الخرائط الجيولوجية وإعدادها بشكل موسع
مصدر الخريطة المرفقة:
dx.doi.org
الخريطة: هي تمثيل للمسقط الرأسي (ثنائي الأبعاد لسطح الأرض) فعندما تشاهد موقعك في خرائط جوجل ماب أو خريطة سناب شات فإنك في الواقع تنظر إلى سطح الأرض من الأعلى .. ويساعدك ذلك على تحديد موقعك والمعالم المحيطة بك وهذا ماتفعله الخرائط الجيولوجية ..
تكمن فائدة الخرائط الجيولوجية في تمثيل المعالم والظواهر والمكونات الجيولوجية للمناطق المستهدفة .. ويعتبر تحليلها جزءًا هاماً من مراحل الإعداد للعمل الحقلي .. فلا يمكن النزول للعمل الحقلي دون خريطة جيولوجية أو على أقل تقدير خريطة جغرافية ..
وحتى تكون الخرائط قابلة للقراءة، يجب أن يتوفر بها خمس عناصر أساسية هي:
1- العنوان
2- مفتاح الخريطة legend
3- مقياس الرسم scale
4- الأحداثيات
5- اتجاه الشمال
ويضيف البعض عنصراً سادساً وهو تاريخ نشر الخريطة أو تاريخ رسمها أو الحقبة الزمنية التي تمثلها الخريطة
1- العنوان
2- مفتاح الخريطة legend
3- مقياس الرسم scale
4- الأحداثيات
5- اتجاه الشمال
ويضيف البعض عنصراً سادساً وهو تاريخ نشر الخريطة أو تاريخ رسمها أو الحقبة الزمنية التي تمثلها الخريطة
وبالنسبة للخرائط الجيولوجية فمن المهم جداً أن يصاحبها تقريراً جيولوجياً يوضح مفرداتها ومعانيها وعلاقات الوحدات الجيولوجية مع بعض .. بكلمات أخرى .. مهم أن تُرفق الخرائط الجيولوجية بالملاحظات الحقلية .. وذلك حتى تكون قابلة للقراءة والفهم
س/ كيف يتم رسم وإعداد الخرائط الجيولوجية ؟
يجب أولاً تحديد المنطقة المراد تخريطها، ومقياس رسم الخريطة المطلوبة وذلك لمعرفة مدى دقة التفاصيل التي يجب تضمينها في الخريطة .. فعلى سبيل المثال لو أردت رسم خريطة لمنطقة تبلغ مساحتها 100 كم مربع بمقياس رسم 1:100000 فمن غير الممكن تضمين الظواهر التي يبلغ طولها بضعة أمتار
وبالمناسبة 1:100000 تعني أن الوحدة الواحدة على الخريطة تساوي 100000 وحدة في الطبيعة .. فسيمثل 1 سم على الخريطة 100000 سم في الطبيعة أي 1 كم

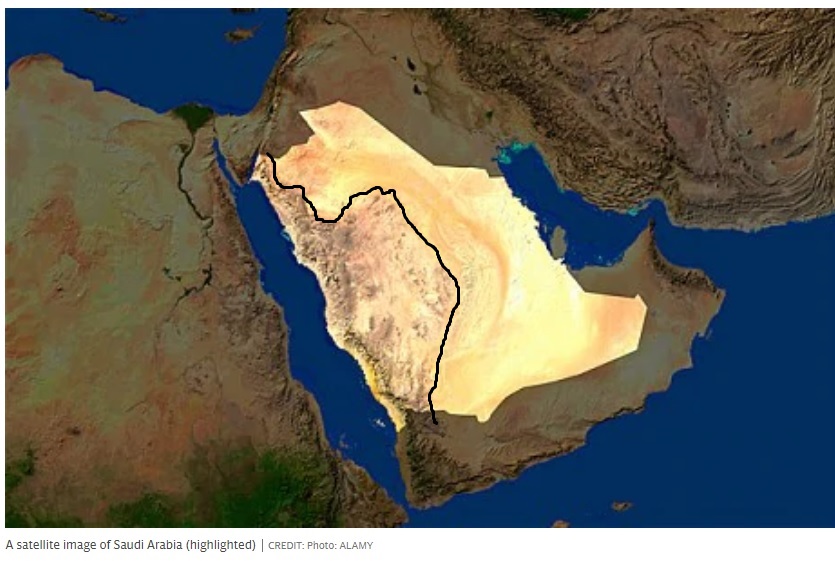

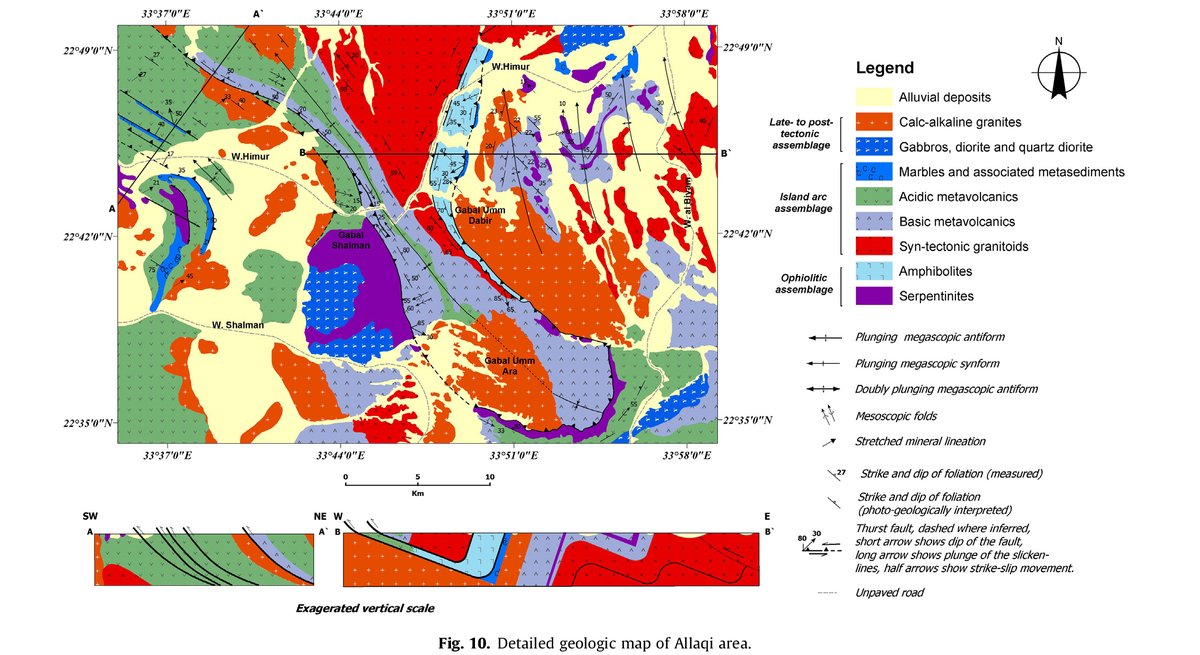

يُفضل أن يتم رسم الخريطة بناءً على خريطة أساس أو شبكة مساحية .. فعلى سبيل المثال يمكن تحديد أبرز المعالم الأرضية من خلال صور الأقمار الاصطناعية .. قارن بين الخريطة المرفقة وصورة الأقمار الاصطناعية .. وكيف يمكن التمييز بين الوحدات الصخرية المختلفة بسبب تمايز ألوانها ..
توضح الصورتين في التغريدة السابقة الحد الفاصل بين صخور الدرع العربي وصخور الغطاء الرسوبي .. وهذا ماتقوم الخرائط الجيولوجية على توضيحه .. الحدود الفاصلة بين الوحدات الصخرية .. وتعتبر مهمة تحديد طبيعة الحدود الفاصلة بين الوحدات الصخرية جزءاً أساسياً من العمل الحقلي
وتكون الحدود بين الحدود الصخرية إما حدوداً توافقية أو غير توافقية .. أو حدوداً بين قاطع ومقطوع أو حدوداً تركيبية (الصدوع) ويتم ذكر هذه العلاقات الحقلية تفصيلياً في التقرير الجيولوجي المصاحب للخريطة ..
يمكن للجيولوجي أثناء العمل الحقلي لرسم الخريطة الجيولوجية تسجيل ملاحظاته في نوتة حقلية وتوثيق مشاهداته بواسطة الكاميرا وجمع العينات الصخرية بحسب ما تتطلبه دراسته الحقلية ..
ومن المهم أيضاً قياس اتجاهات التركيب الجيولوجية لفهم طبيعة الصخور في الطبيعة وتدوين ذلك في النوتة الحقلية، مرفقة - ما أمكن ذلك برسم مبسط يوضح شكل التراكيب الجيولوجية واتجاهاتها .. كما في الصورة المرفقة ..
مصدر الصورة : structuralgeo.files.wordpress.com
مصدر الصورة : structuralgeo.files.wordpress.com
وبعد الانتهاء من جمع البيانات الحقلية (العمل الحقلي) وربطها بخريطة الأساس وتأكيد أنواع الصخور وطبيعة الحدود الفاصلة بينها، يتم إخراج الخريطة بشكلها النهائي (العمل المكتبي) باستخدام برامج الإخراج المختلفة ..
وهناك العديد من البرامج التي يمكن استخدامها لإخراج الخرائط بشكلها النهائي .. بدءًا من برامج تحرير الصور مثل الفوتوشوب وانتهاءً ببرامج نظم المعلومات الجغرافية مثل ArcGIS و QGIS
وإذا كنت من محبي استخدام أجهزة الآيباد أثناء العمل الحقلي، فانصح باستخدام برنامج fieldmove . ويمكن التعرف على مميزاته من خلال البحث في يوتيوب . من عيوبه : احتمالية تحطم الآيباد بسبب العمل، عدم توفر تغطية الشبكة في بعض الأحيان، انتهاء البطارية أثناء العمل .. نهاية السلسلة (الثريد)
