أم آي أم-104 باتريوت (بالإنجليزية: MIM-104 Patriot) هو منظومة دفاع جوي صاروخي من نوع أرض-جو يستعمل من قبل الولايات المتحدة الأمريكية وعدد من حلفائها، يصنع النظام من قبل شركة رايثيون الأمريكية. حل الباترويت محل كل من نظام (نايك-هرقل) للدفاع العالي والمتوسط
ونظام إم آي إم-23 هوك التكتيكي للدفاع المتوسط فضلا عن دوره كنظام مضاد للصواريخ الباليستية (TBM) وهي مهمته الرئيسية في الوقت لحاضر
الهدف الاول لنظام صواريخ باتريوت يتمثل : اكتشاف واستهداف ثم إصابة صاروخ قادم قد لا يزيد طوله عن 10 إلى 20 قدمًا (3 إلى 6 أمتار) ويطير عادةً بسرعة تتراوح من ثلاثة إلى خمسة أضعاف السرعة من الصوت. يمكن لنظام باتريوت الذي تمت ترقيته أيضًا تدمير الطائرات القادمة وصواريخ كروز
تم نشر نظام صواريخ باتريوت في العديد من المواقف لأنه قادر على إسقاط صواريخ العدو (مثل صواريخ سكود) وحماية الجنود والمدنيين من هجوم صاروخي. تم تفعيل بطاريات صواريخ باتريوت عدة مرات في حرب العراق واستخدمت على نطاق واسع في حرب الخليج عام 1991
صاروخ سكود تم استقاطه عن طريق صواريخ منظومة باتريوت.
في هذا الموضع سنتعرف على التكنولوجيا التي تسمح لصاروخ باتريوت بتحقيق هدفها
في هذا الموضع سنتعرف على التكنولوجيا التي تسمح لصاروخ باتريوت بتحقيق هدفها
مثل صاروخ ستينغر وصاروخ سايدويندر باتريوت هو صاروخ موجه ومع ذلك فإن الباتريوت أكثر تطوراً إلى حد ما في كل من صواريخ ستينغر Stinger و سايدويندر Sidewinder التي تستخدم باحث حراري بالاشعة تحت الحمراء يقوم بتعقب حرارة المحرك حيث يكون الإنسان مسؤولاً عن العثور على الهدف
وتحديده و تصويب الصاروخ بشكل مناسب حتى يتمكن الباحث الحراري الخاص بالصاروخ من الاطباق على الهدف ثم إطلاق الصاروخ
بدلاً من ذلك يعتمد صاروخ باتريوت على الرادار
يستخدم نظام صواريخ باتريوت رادار أرضي للعثور على الأهداف وتحديدها وتتبعها. يمكن أن يكون الصاروخ القادم على بعد 50 ميلاً (80.5 كيلومترًا)
يستخدم نظام صواريخ باتريوت رادار أرضي للعثور على الأهداف وتحديدها وتتبعها. يمكن أن يكون الصاروخ القادم على بعد 50 ميلاً (80.5 كيلومترًا)
عندما يقفل رادار باتريوت عليه. من تلك المسافة لن يكون الصاروخ القادم مرئيًا بالعين المجردة ناهيك عن تحديده.
حتى أنه من الممكن أن يعمل نظام صواريخ باتريوت بوضع تلقائي تمامًا دون أي تدخل بشري على الإطلاق
حتى أنه من الممكن أن يعمل نظام صواريخ باتريوت بوضع تلقائي تمامًا دون أي تدخل بشري على الإطلاق
صاروخ قادم يطير بسرعة ماخ Mach 5 يقطع حوالي ميل واحد كل ثانية و بالتالي ليس هناك الكثير من الوقت لرد الفعل بمجرد اكتشاف الصاروخ ، مما يجعل الاكتشاف التلقائي وإطلاق ميزة مهمة
في حين أن ستينغر Stinger هو سلاح كتفي اي يطلق من الكتف ويتم إطلاق صاروخ سايدويندر Sidewinder من الطائرات يتم إطلاق صواريخ باتريوت من بطاريات صواريخ باتريوت على الأرض

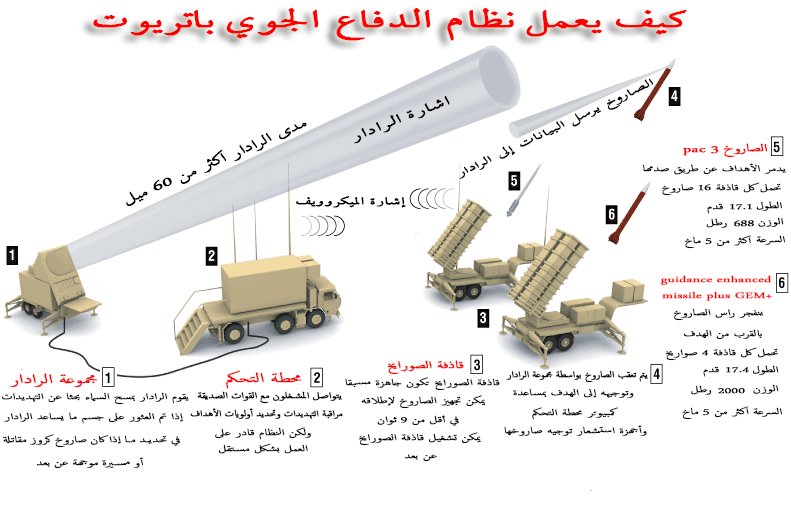

تحتوي البطارية النموذجية على خمسة مكونات
* صواريخ MIM-104
تحتوي البطارية النموذجية على خمسة مكونات
* صواريخ MIM-104

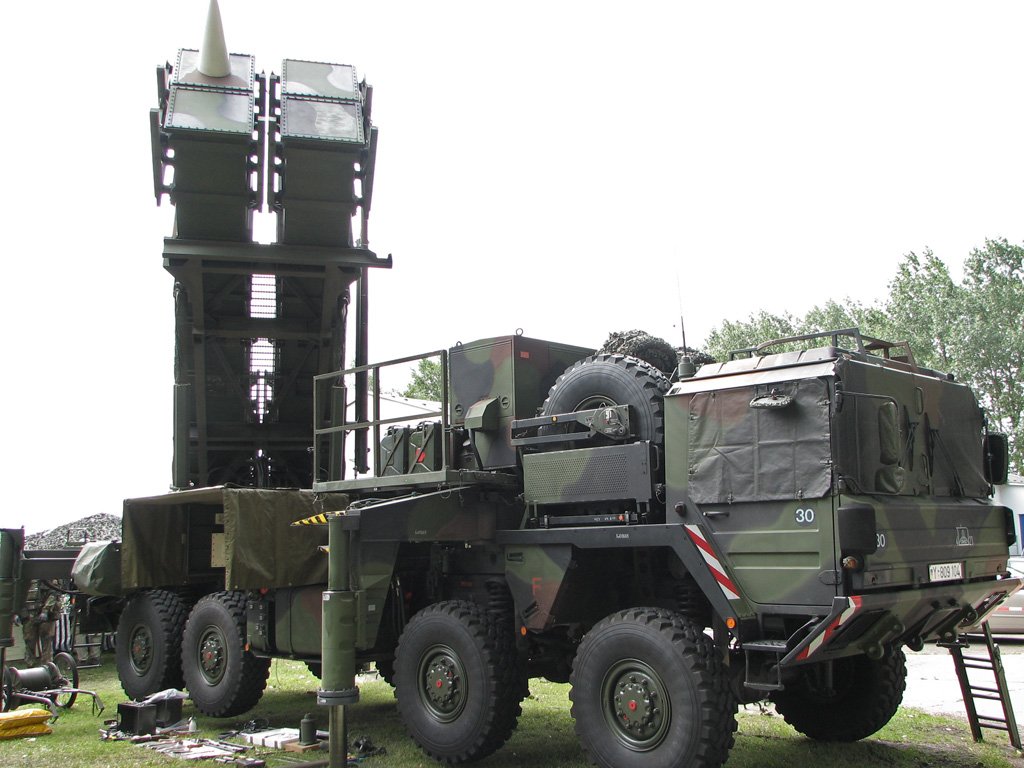

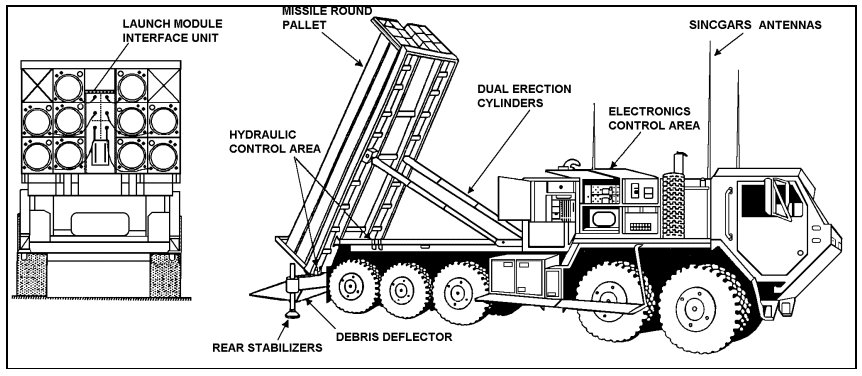

قاذفة الصواريخ التي تحمل وتنقل وتوجه وتطلق الصواريخ (M-901). هذا الجزء ضروري لأن كل صاروخ يزن حوالي 1 طن
رادار (MPQ-53 أو MPQ-65) لاكتشاف الصواريخ القادمة

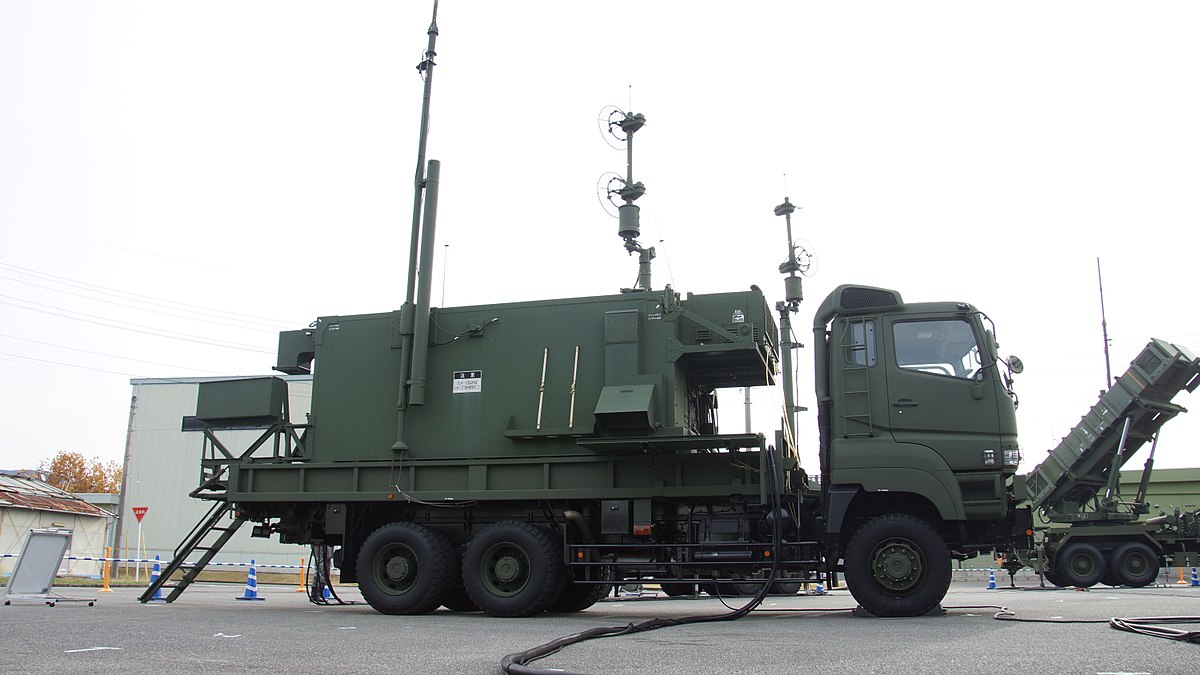

تضم شاحنة المعدات المعروفة باسم محطة التحكم في الاشتباك Engagement Control Station (ECS) أجهزة كمبيوتر ووحدات تحكم للتحكم في البطارية

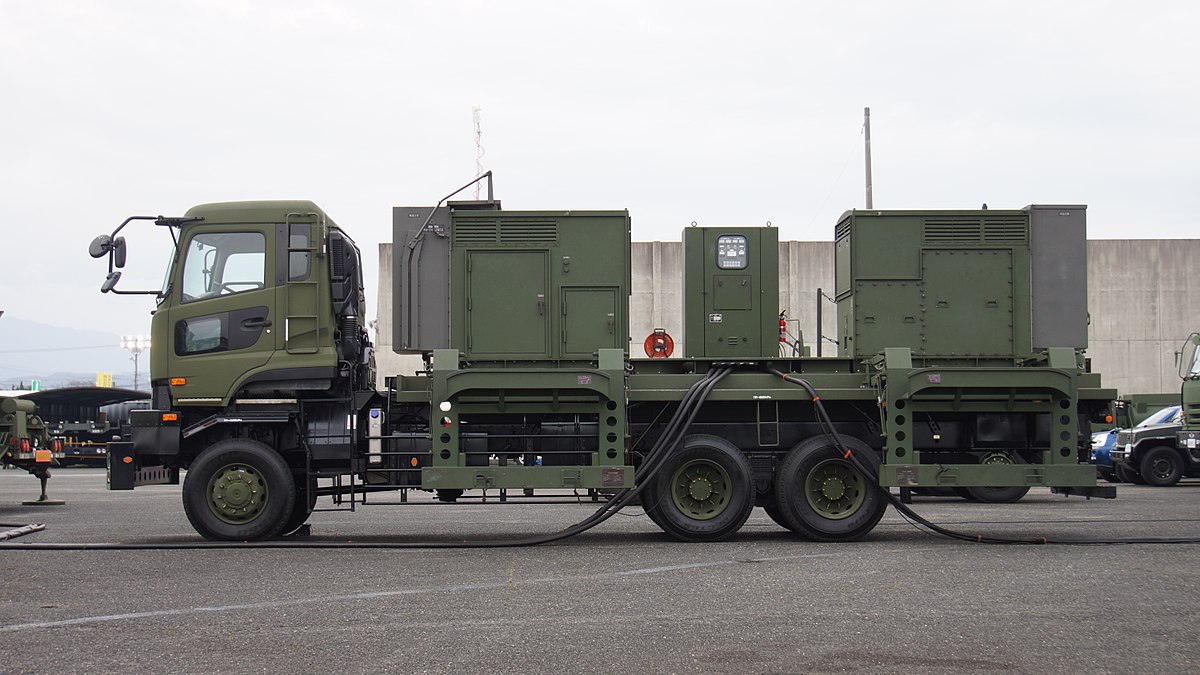

شاحنة محطة توليد الكهرباء مزودة بمولدين بقوة 150 كيلوواط يوفران الطاقة لهوائي الرادار ونظام التحكم الإلكتروني
نظرًا لأن بطارية صواريخ باتريوت يمكن أن تحتوي على ما يصل إلى 16 قاذفة أيضًا صواريخ احتياطية لإعادة إمداد منصات الإطلاق أثناء إطلاق الصواريخ يمكن حينها ادراك أن نشر بطارية صواريخ باتريوت ليس بالامر الهين او السهل يبلغ حجم كل قاذفة تقريبًا حجم مقطورة شاحنة ثقيلة
كما هو الحال في محطة التحكم ECS وشاحنة إمداد الطاقة هناك أيضًا أفراد تشغيل وفنيون وموظفو دعم و امداد بالوقود للمولدات وقوات أمن لحماية البطارية وما إلى ذلك

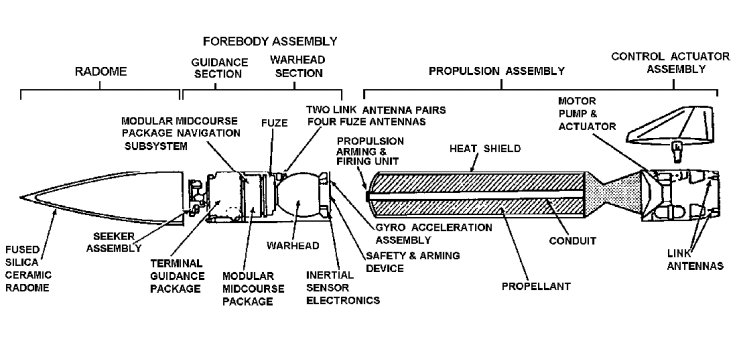

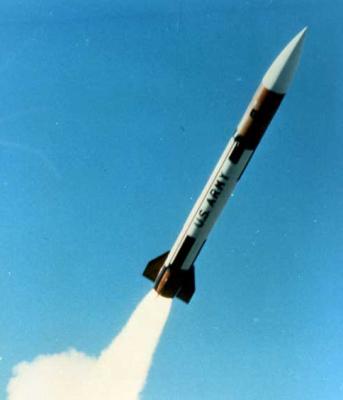

صاروخ باتريوت هو صاروخ أحادي المرحلة يعمل بالوقود الصلب يأتي حاليًا في شكلين : هناك صاروخ PAC-2 الأقدم وهو أكبر حجمًا وغير فعال مثل صاروخ PAC-3 الأحدث الذي تم نشره في عام 2002
صاروخ PAC-2
يبلغ طوله 17 قدمًا
يبلغ قطره 16 بوصة 41 سم
له زعانف تمتد إلى 16 بوصة 41 سم
يزن ما يقرب من 2000 رطل 900 كجم
يحمل راس متفجر يزن 200 رطل (90 كيلوغرام مع صمام تفجير تقاربي
يطير بسرعة Mach 5 وهو أسرع من الصوت في غضون ثانية بعد الإطلاق
تحمل كل قاذفة أربعة صواريخ PAC-2
يبلغ طوله 17 قدمًا
يبلغ قطره 16 بوصة 41 سم
له زعانف تمتد إلى 16 بوصة 41 سم
يزن ما يقرب من 2000 رطل 900 كجم
يحمل راس متفجر يزن 200 رطل (90 كيلوغرام مع صمام تفجير تقاربي
يطير بسرعة Mach 5 وهو أسرع من الصوت في غضون ثانية بعد الإطلاق
تحمل كل قاذفة أربعة صواريخ PAC-2
مبدا الصاروخ PAC-2 هو الطيران مباشرة نحو الصاروخ القادم ثم ينفجر عند أقرب نقطة اقتراب. سيؤدي الانفجار إما إلى تدمير الصاروخ القادم بشظايا القنبلة المتشظية أو إبعاد الصاروخ القادم عن مساره حتى يخطئ الهدف
صاروخ PAC-3
يبلغ طول الصاروخ PAC-3 نفس طول الصاروخ PAC-2 ولكنه يزن ثلث وزنه فقط حيث يبلغ وزنه 686 رطلاً 312 كجم يبلغ قطر الصاروخ 10 بوصات25 سم
الحجم الصغير يعني أن 16 صاروخًا من طراز PAC-3 يمكن تحميله على القاذفة الخاصة به
يزن الرأس الحربي المتشظي 160 رطلاً فقط 73 كجمفي PAC-3.
يبلغ طول الصاروخ PAC-3 نفس طول الصاروخ PAC-2 ولكنه يزن ثلث وزنه فقط حيث يبلغ وزنه 686 رطلاً 312 كجم يبلغ قطر الصاروخ 10 بوصات25 سم
الحجم الصغير يعني أن 16 صاروخًا من طراز PAC-3 يمكن تحميله على القاذفة الخاصة به
يزن الرأس الحربي المتشظي 160 رطلاً فقط 73 كجمفي PAC-3.
أكبر فرق بين PAC-2 و PAC-3 ، والشيء الذي يسمح لـ PAC-3 بضرب هدفه بالفعل ، هو أن PAC-3 لديه جهاز إرسال رادار خاص به وكمبيوتر توجيه. سنقوم لاحقا ببيان الاختلافات التشغيلية بين PAC-2 و PAC-3.
تبلغ تكلفة صواريخ PAC-3 حاليًا ما بين 2 إلى 3 ملايين دولار لكل منها.
تبلغ تكلفة صواريخ PAC-3 حاليًا ما بين 2 إلى 3 ملايين دولار لكل منها.
أنظمة الإطلاق والرادار و محطة التحكم ECS.
تتواصل جميع قاذفات البطارية مع شاحنة ECS إما من خلال كبلات الألياف الضوئية أو من خلال التواصل عن طربق الراديو ترسل شاحنة ECS أوامر إلى منصات الإطلاق لإطلاق الصواريخ

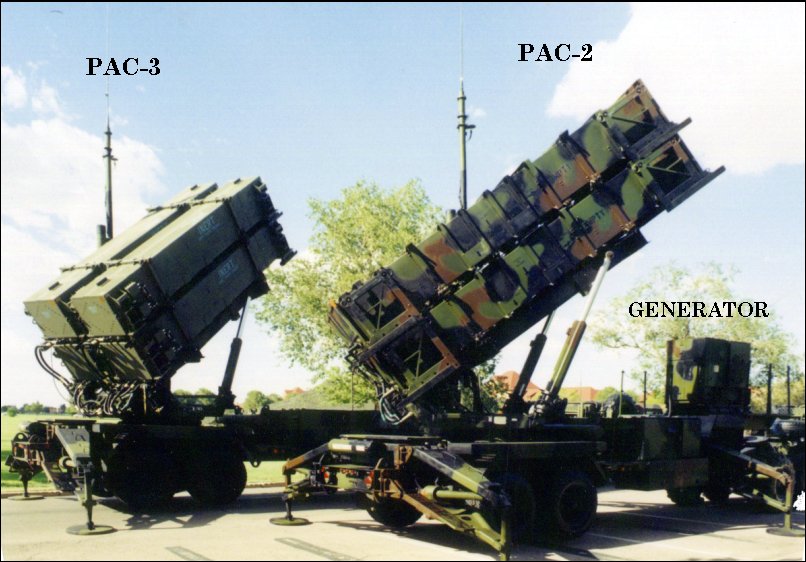

كل قاذفة بحجم مقطورة شاحنة ثقيلة يمكن للقاذفة أن تحمل أربعة صواريخ PAC-2 أو 16 صاروخًا من طراز PAC-3
كل قاذفة بحجم مقطورة شاحنة ثقيلة يمكن للقاذفة أن تحمل أربعة صواريخ PAC-2 أو 16 صاروخًا من طراز PAC-3

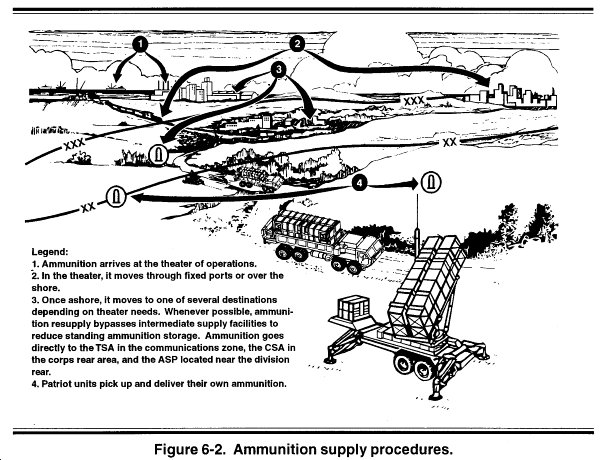

بعد إطلاق صواريخها يتم سحب شاحنة إعادة تموين المزودة برافعة إلى جانب منصة الإطلاق لاعادة تحميل القاذفة بصواريخ جديدة.
لكل قاذفة مصدر طاقة خاص بها لتشغيل الإلكترونيات وتوجيه الصواريخ على الرغم من أن صاروخ باتريوت لا يجب أن يوجه مباشرة إلى الهدف عند إطلاقه.
لكل قاذفة مصدر طاقة خاص بها لتشغيل الإلكترونيات وتوجيه الصواريخ على الرغم من أن صاروخ باتريوت لا يجب أن يوجه مباشرة إلى الهدف عند إطلاقه.

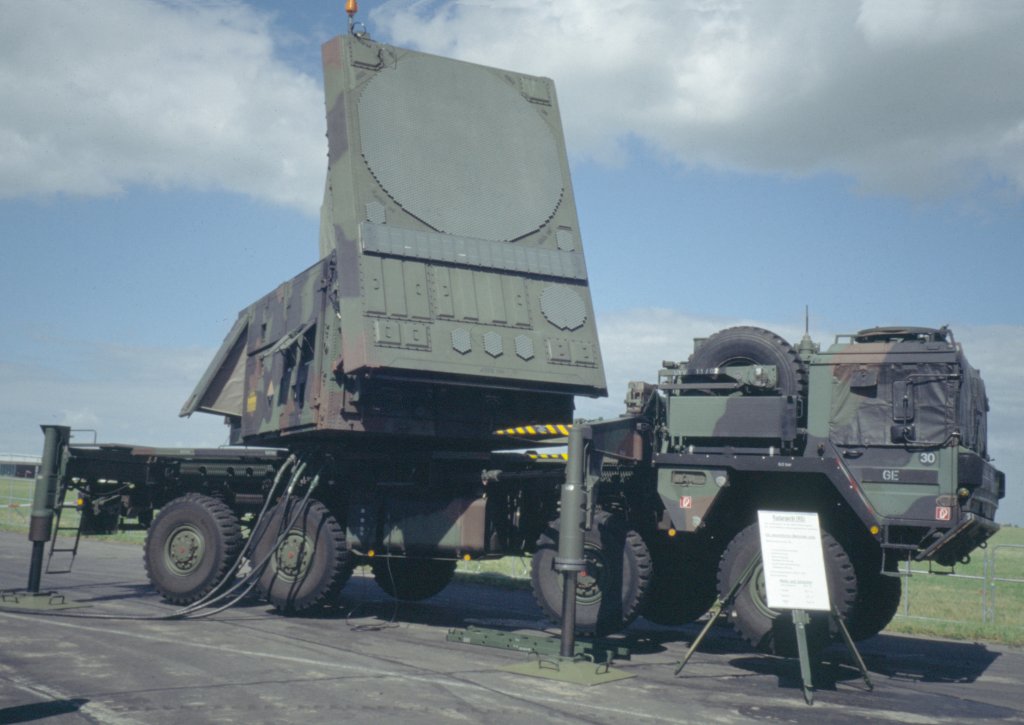

تحتوي كل بطارية صاروخ باتريوت على هوائي رادار عالي الطاقة يلعب مجموعة متنوعة من الأدوار
تفحص السماء لكشف الأهداف
تحديد مسار وسرعة و اتجاه الهدف
تقديم معلومات عنه
يوفر الرادار معلومات كافية لتحديد ما إذا كان الهدف صديق أو عدوًا
تتبع باتريوت بمجرد إطلاقها للمساعدة في توجيهها للهدف
إضاءة الهدف وهو مهم لنظام توجيه المسار عبر الصاروخ الذي تستخدمه صواريخ PAC-2.
تحديد مسار وسرعة و اتجاه الهدف
تقديم معلومات عنه
يوفر الرادار معلومات كافية لتحديد ما إذا كان الهدف صديق أو عدوًا
تتبع باتريوت بمجرد إطلاقها للمساعدة في توجيهها للهدف
إضاءة الهدف وهو مهم لنظام توجيه المسار عبر الصاروخ الذي تستخدمه صواريخ PAC-2.

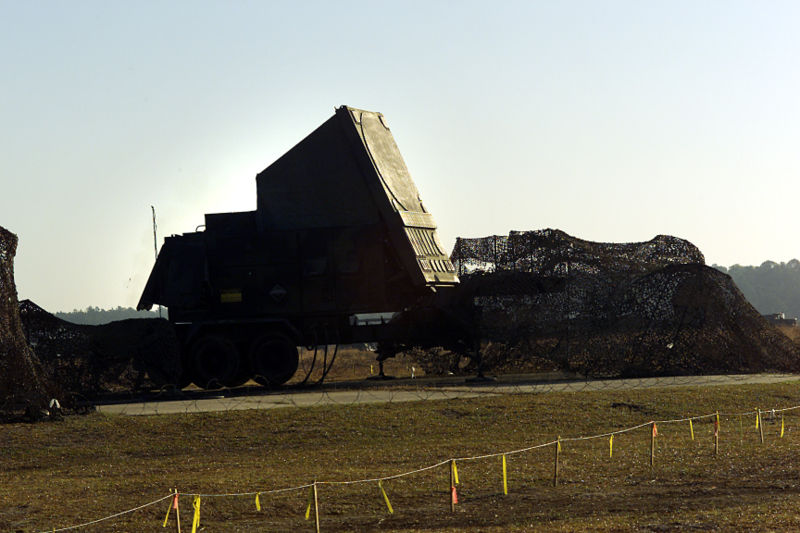

الصورة التقليدية لهوائي الرادار هي الهوائي الذي يدور و الذي يُرى أعلى أبراج التحكم في المطارات وحاملات الطائرات يستخدم نظام باتريوت بدلاً من ذلك هوائي صفيف مرحلي
يحتوي هذا الهوائي على 5000 وحدة تسمح للهوائي بإرسال حزم رادار متعددة وضيقة وموجهة بدقة لتفحص السماء
يحتوي هذا الهوائي على 5000 وحدة تسمح للهوائي بإرسال حزم رادار متعددة وضيقة وموجهة بدقة لتفحص السماء
باستخدام هذه الحزم ، يمكن لرادار باتريوت تتبع ما يصل إلى 100 هدف محتمل بالإضافة إلى متابعة ما يصل إلى تسعة صواريخ باتريوت بعد الاطباق
يبلغ مدى هوائي الرادار 63 ميلاً

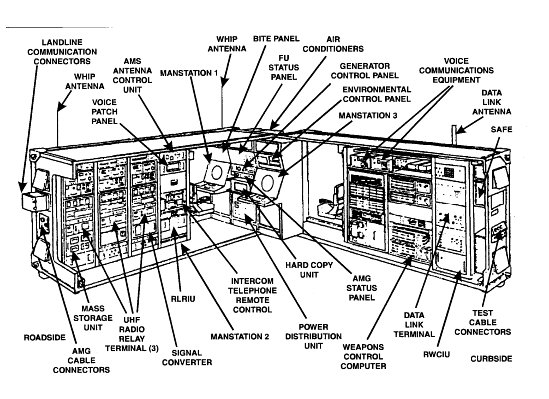

شاحنة ECS هي مركز قيادة بطارية صاروخ باتريوت يحتوي نظام ECS على محطات لثلاثة مشغلين بالإضافة إلى أجهزة الكمبيوتر التي تتحكم في البطارية يتصل هوائي الرادار وجميع قاذفات البطارية بـ ECS وتتواصل صواريخ باتريوت أثناء الطيران أيضًا مع ECS
شاحنة ECS هي مركز قيادة بطارية صاروخ باتريوت يحتوي نظام ECS على محطات لثلاثة مشغلين بالإضافة إلى أجهزة الكمبيوتر التي تتحكم في البطارية يتصل هوائي الرادار وجميع قاذفات البطارية بـ ECS وتتواصل صواريخ باتريوت أثناء الطيران أيضًا مع ECS
يوجد داخل الشاحنة وحدتا تحكم بالرادار يمكن للمشغلين رؤية حالة جميع الأهداف التي يتتبعها النظام حاليًا يمكن للمشغلين السماح للنظام بالعمل في الوضع التلقائي بالكامل أو يمكنهم التدخل لتحديد الأهداف أو إلغاء تحديدها.

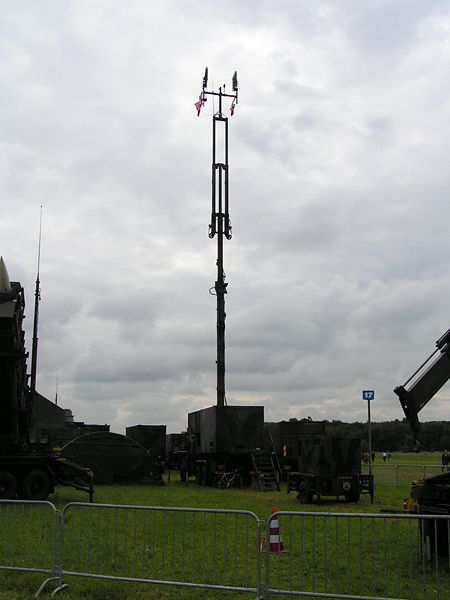

توجد أيضًا محطة اتصالات تسمح للبطارية بالاتصال بالبطاريات الأخرى أو بمركز القيادة الخاص بالمنطقة.
تعمل بطارية صواريخ باتريوت بشكل مختلف اعتمادًا على ما إذا كانت ستطلق صواريخ PAC-2 أو -3 سننظر في تشغيل صاروخ PAC-2
يقوم هوائي الرادار بمسح السماء بحثًا عن أهداف واردة بمجرد العثور على هدف يقوم بمسحه بشكل مكثف ويتواصل مع ECS
الهدف من الفحص هو تحديد سرعة الهدف واتجاهه
يقوم هوائي الرادار بمسح السماء بحثًا عن أهداف واردة بمجرد العثور على هدف يقوم بمسحه بشكل مكثف ويتواصل مع ECS
الهدف من الفحص هو تحديد سرعة الهدف واتجاهه
عندما يقرر المشغل أو الكمبيوتر أن الهدف هو عدو تحسب ECS الهدف الأولي لصاروخ باتريوت تختار المحطة صاروخ باتريوت الذي ستطلقه و تقوم برفع معلومات التوجيه الأولية لذلك الصاروخ وتطلقه
في غضون ثلاث ثوانٍ يتحرك الصاروخ بسرعة 5 ماخ و يطير في اتجاه الهدف.
في غضون ثلاث ثوانٍ يتحرك الصاروخ بسرعة 5 ماخ و يطير في اتجاه الهدف.
هوائي الرادار على الأرض له ثلاثة أدوار في هذه المرحلة
يواصل تتبع الصاروخ القادم.
متابعة صاروخ باتريوت وتتبعه لتزويد بمعلومات عن اتجاهه وسرعته.ECS
إضاءة الهدف القادم.
يواصل تتبع الصاروخ القادم.
متابعة صاروخ باتريوت وتتبعه لتزويد بمعلومات عن اتجاهه وسرعته.ECS
إضاءة الهدف القادم.
تنعكس إشارة إضاءة الهدف ويتم استقبالها بواسطة هوائي في مقدمة الصاروخ PAC-2 الذي يطير في اتجاه الهدف ثم ينقل صاروخ هذه الإشارة إلى ECS
يستخدم نظام التحكم الإلكتروني ECS معلومات إشارة الإضاءة جنبًا إلى جنب مع معلومات الرادار حول مسار الهدف وصاروخ باتريوت الصادر لتوجيه باتريوت
يستخدم نظام التحكم الإلكتروني ECS معلومات إشارة الإضاءة جنبًا إلى جنب مع معلومات الرادار حول مسار الهدف وصاروخ باتريوت الصادر لتوجيه باتريوت
ترسل ECS أوامر توجيهية إلى صاروخ باتريوت لتعديل مساره عندما يكون صاروخ باتريوت على وشك الاقتراب من الهدف تنفجر قنبلته المتشظية
