ما هي العدادات الرقمية؟
تعتبر العدادات الالكترونية من الدوائر الرقمية الهامة التي لها القدرة على تخزين و عرض عدد المرات التي يحدث فيعا حدث معين أو عملية معينة.
أهميتها و استخداماتها:
- تستخدم بكثرة في العد و التخزين المؤقت و التوقيت.
- تستخدم في المعالجات الدقيقة و الحاسبات.
تعتبر العدادات الالكترونية من الدوائر الرقمية الهامة التي لها القدرة على تخزين و عرض عدد المرات التي يحدث فيعا حدث معين أو عملية معينة.
أهميتها و استخداماتها:
- تستخدم بكثرة في العد و التخزين المؤقت و التوقيت.
- تستخدم في المعالجات الدقيقة و الحاسبات.
- تستخدم في جميع التطبيقات العملية للدوائر الرقمية مثل إشارات المرور و المصانع في عد المنتجات... الخ
تركيبها العام:
- تتكون جميع العدادات من القلابات Flip/Flops حيث يتم توصيل مجموعة من القلابات بطرق محددة للقيام بوظائف العد.
تركيبها العام:
- تتكون جميع العدادات من القلابات Flip/Flops حيث يتم توصيل مجموعة من القلابات بطرق محددة للقيام بوظائف العد.
- تحدد عدد القلابات المستخدمة بالإضافة إلى كيفية توصيل بعضها ببعض الحالات المختلفة للخرج الخاص بالعداد
- تعمل العدادات الرقمية بالنظام الثنائي مثل تسلسل العد من000 إلى111بما يناظر العد العشري من0 إلى7 و هو ما يسمى معامل العد
- معامل العد هو عدد العمليات التي يمكن للعداد تنفيذها
- تعمل العدادات الرقمية بالنظام الثنائي مثل تسلسل العد من000 إلى111بما يناظر العد العشري من0 إلى7 و هو ما يسمى معامل العد
- معامل العد هو عدد العمليات التي يمكن للعداد تنفيذها
- العداد ذو معامل16هو العداد الذي يقوم بالعد الثنائي من0000إلى1111أي ما يناظر العد العشري من0 إلى15
أنواع العدادات:
العدادات الغير متزامنة(Asynchronous Counters):
* لا توصل نبضة التزامن الرئيسية إلى دخل التزامن لقلابات العداد
* تعمل بطريقة غير متزامنة مع نبضات التزامن الرئيسية
أنواع العدادات:
العدادات الغير متزامنة(Asynchronous Counters):
* لا توصل نبضة التزامن الرئيسية إلى دخل التزامن لقلابات العداد
* تعمل بطريقة غير متزامنة مع نبضات التزامن الرئيسية
العدادات المتزامنة(Synchronous Counters):
* توصل نبضات التزامن الرئيسية بدخل التزامت لقلابات العداد.
* تعمل بطريق متزامنة مع نبضات التزامن الرئيسية حيث تقون نبضة التزامن( الساعة) بقدح و تشغيل جميع القلابات معاً.
* توصل نبضات التزامن الرئيسية بدخل التزامت لقلابات العداد.
* تعمل بطريق متزامنة مع نبضات التزامن الرئيسية حيث تقون نبضة التزامن( الساعة) بقدح و تشغيل جميع القلابات معاً.
طرق تصميم العدادات:
* عدادات تصاعدية Up Counters
* عدادات تنازلية Down Counters

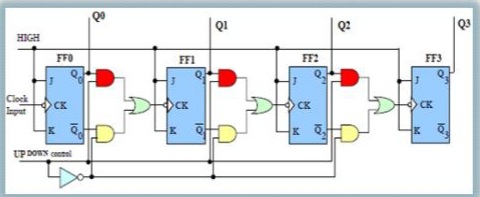

* عدادات تصاعدية/ تنازلية Up/Down Counters
* عدادات تصاعدية Up Counters
* عدادات تنازلية Down Counters
* عدادات تصاعدية/ تنازلية Up/Down Counters
الخصائص العامة للعدادات:
• أقصى عدد يستطيع العداد إحصاءه و يسمى معامل العدادات.
• العد تصاعدياً أو تنازلياً.
• التشغيل متزامن أو غير متزامن.
• حر الحركة أو ذاتي التوقف.
• أقصى عدد يستطيع العداد إحصاءه و يسمى معامل العدادات.
• العد تصاعدياً أو تنازلياً.
• التشغيل متزامن أو غير متزامن.
• حر الحركة أو ذاتي التوقف.
العدادات الغير متزامنة:
1- العدادات التصاعدية Up Counters

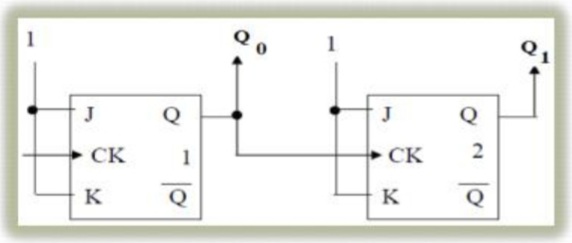

و كمثال عليها عداد تصاعدي غير متزامن ذو معامل 4:
▪︎ له أربع حالات عد من 0 إلى 3 عشري أي من 00 إلى 11 ثنائياً.
▪︎ يتكون من قلابين J-K و توصل المداخل J-K بالواحد المنطقي.
1- العدادات التصاعدية Up Counters
و كمثال عليها عداد تصاعدي غير متزامن ذو معامل 4:
▪︎ له أربع حالات عد من 0 إلى 3 عشري أي من 00 إلى 11 ثنائياً.
▪︎ يتكون من قلابين J-K و توصل المداخل J-K بالواحد المنطقي.
▪︎ تعمل المداخل J-K عند الحافة السالبة للنبضة المدخلة على مدخل التزامن.
▪︎ يوصل مدخل التزامن للقلاب الثاني بالمخرج Q1 للقلاب الأول.

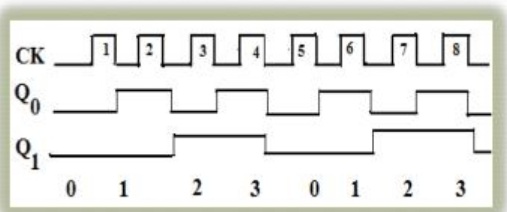

المخطط الزمني للعداد ذو معامل 4 :
▪︎ يوصل مدخل التزامن للقلاب الثاني بالمخرج Q1 للقلاب الأول.
المخطط الزمني للعداد ذو معامل 4 :

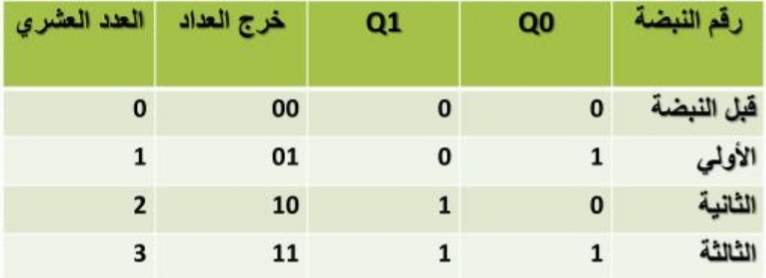

جدول العد للعداد ذو معامل 4:
2-العدادات التنازلية Down Counters:

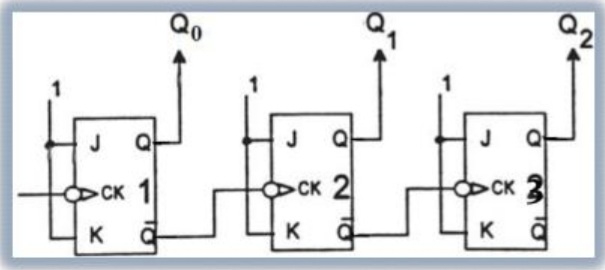

و كمثال عليه عداد تنازلي غير متزامن ذو معامل 8:
~ له ثمانية حالات عد من 7 إلى 0 عشري أي من 111 إلى 000 ثنائياً
~ يتكون من ثلاث قلابات J-K و توصل المداخل J-K بالواحد المنطقي
~ تعمل المداخل J-K عند الحافة السالبة للنبضة المدخلة على مدخل التزامن
و كمثال عليه عداد تنازلي غير متزامن ذو معامل 8:
~ له ثمانية حالات عد من 7 إلى 0 عشري أي من 111 إلى 000 ثنائياً
~ يتكون من ثلاث قلابات J-K و توصل المداخل J-K بالواحد المنطقي
~ تعمل المداخل J-K عند الحافة السالبة للنبضة المدخلة على مدخل التزامن
~ يوصل مدخل التزامن للقلاب الثاني بالمخرج المتمم Q1 للقلاب الأول و مدخل التزامن للقلاب الثالث بالمخرج المتمم Q2 للقلاب الثاني.
المخطط الزمني للعداد ذو معامل 8
المخطط الزمني للعداد ذو معامل 8

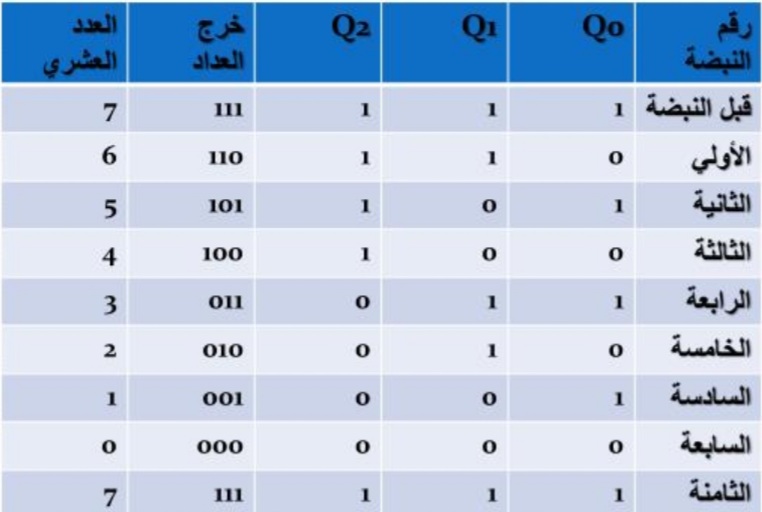

جدول العد للعداد ذو المعامل 8

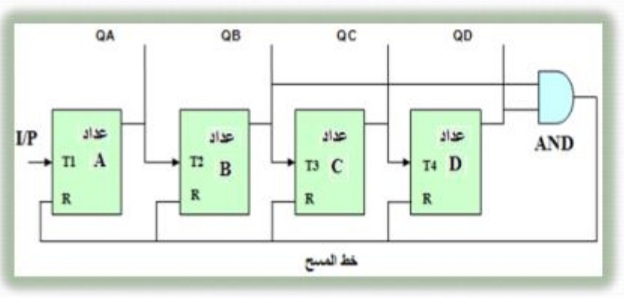

3- العداد B.C.D غير المتزامن بإستخدام القلاب المتبدل T:
* يقوم بعد الأعداد العشرية تصاعدياً من0 إلى 9 بنظام العد الثنائي أو تنازلياً من9 إلى0 و يوجد عداد ذو اتجاهين UP/DOWN
* يتكون من أربع قلابات نوع T لها طرف R( Reset) و بوابة AND يكون خرجها إشارة عند المستوى1 عندما يكون دخلها
* يقوم بعد الأعداد العشرية تصاعدياً من0 إلى 9 بنظام العد الثنائي أو تنازلياً من9 إلى0 و يوجد عداد ذو اتجاهين UP/DOWN
* يتكون من أربع قلابات نوع T لها طرف R( Reset) و بوابة AND يكون خرجها إشارة عند المستوى1 عندما يكون دخلها
من القلابات D,B في المستوى 1
* و تستخدم إشارة بوابة AND لإعادة العداد إلى الوضع ( 0000) أي تصفير العداد و هذا يحدث عند تغيير القيمة من (1001)إلى ( 0101).
* و تستخدم إشارة بوابة AND لإعادة العداد إلى الوضع ( 0000) أي تصفير العداد و هذا يحدث عند تغيير القيمة من (1001)إلى ( 0101).

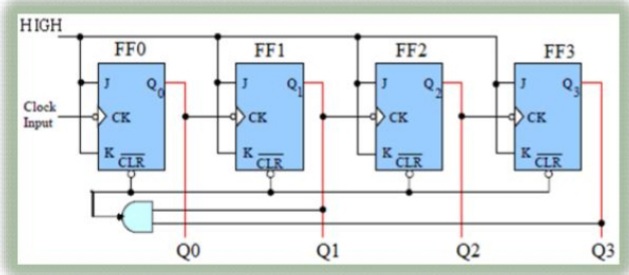

4- العداد العشري (10) Module بإستخدام القلاب J-k:
☆ يقوم بالعد عشرياً من 0 إلى 10 ما يناظر العد ثنائياً من 0000 إلى 1010
☆ يتكون من أربع قلابات نوع J-K لها طرف CLR بالإضافة إلى بوابةNAND تعطي المستوى 0 عندما يكون دخليها في المستوى المرتفع 1
☆ يقوم بالعد عشرياً من 0 إلى 10 ما يناظر العد ثنائياً من 0000 إلى 1010
☆ يتكون من أربع قلابات نوع J-K لها طرف CLR بالإضافة إلى بوابةNAND تعطي المستوى 0 عندما يكون دخليها في المستوى المرتفع 1
☆ يستخدم خرج بوابة NAND كنبضة مسح لجميع القلابات لإعادة العداد إلى الوضع 0000 و هذا يحدث عند تغيير القيمة من 1010 إلى 1011
