♦️بناء على طلب الزملاء المهندسين و المتابعين و للفايدة العامة لطلاب الهندسة ساتكلم تحت هذه التغريدة معلومات مفيدة حول السند للجوانب للابنية المجاورة لمشروعك
1️⃣النقطة الاولى و هي مهمة ، الصح ان لا يتم السماح/الترخيص للبناء الا بعد تقديم مالك المشروع تصميمه بحيث يضمن معالجة / التعامل مع الابنية المجاورة اذا كان منسوب حفره اقل من قواعد الجيران و يسمى فنيا
Party wall Repot وهذا يعني ضمنا ان الذي يبني لاحقا مسؤول عن حماية الذي بنى مسبقا
Party wall Repot وهذا يعني ضمنا ان الذي يبني لاحقا مسؤول عن حماية الذي بنى مسبقا

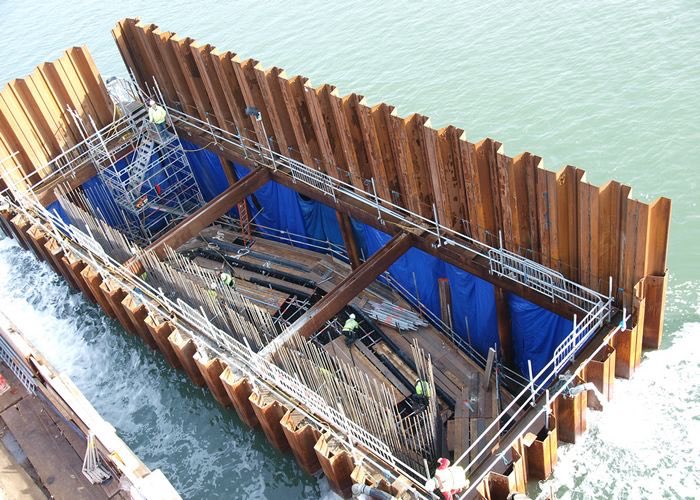

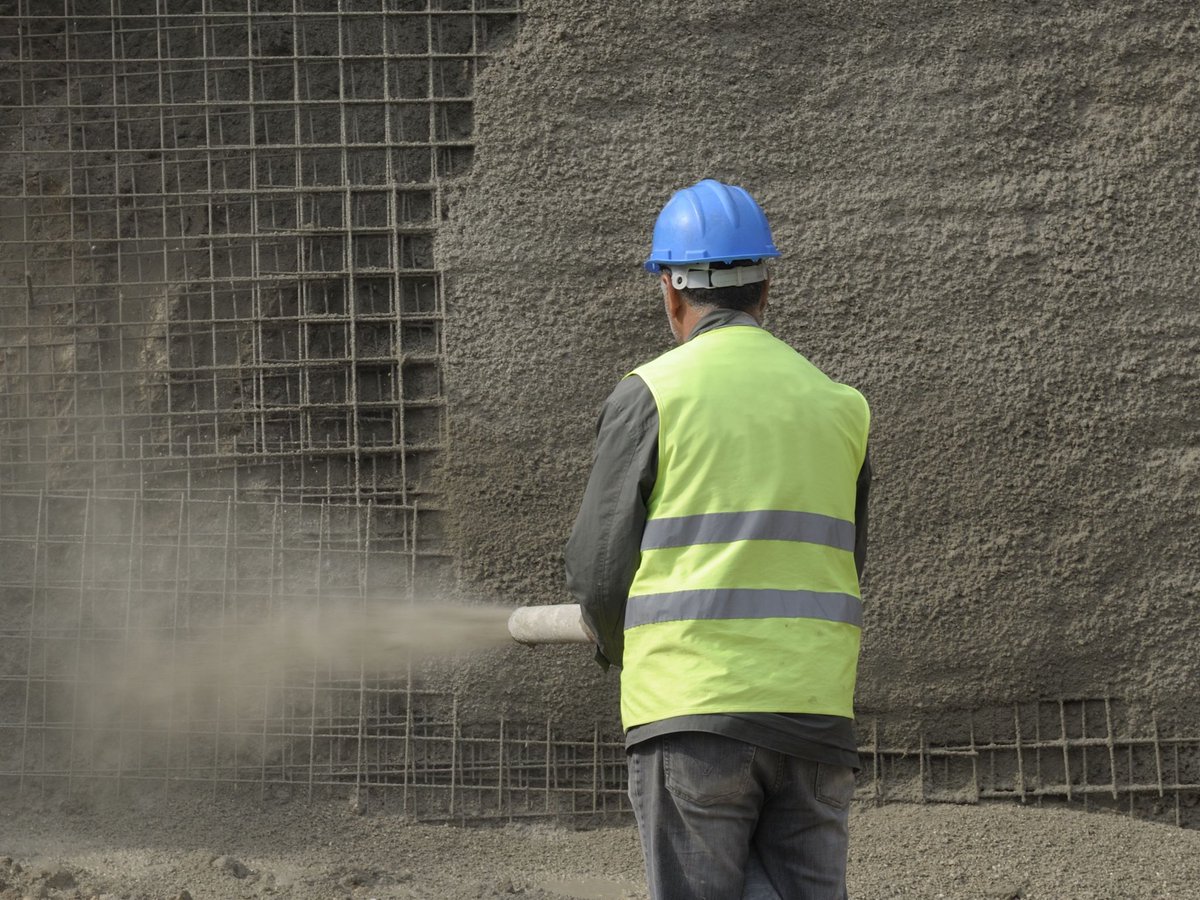

2️⃣بحال الحفر عميق -تربة ضعيفة -ابنية مجاورة -طريق و عند استشعار ان جوانب الحفر قد تكون غير مستقرة ، فإنه يتم العمل على تثبيت جوانب الحفر باحد الطرق المعروفة و منها صفايح معدنية sheet piles او اوتاد خرسانية Concrte piles او اذا سمح الوضع تثبيت الجوانب برش خرسانة shotcrete
3️⃣يراجع معلومات التصميم مهندس مختص بالاعمال المؤقتة temporary work engineer لعلي اشير ان هذا تخصص مهم لزملائنا المهندسين او المكاتب الهندسية
و يتم تصميم الاوتاد وفق تقرير التربة و طبقاتها والابنية المجاورة و تحديد الة الحفر المناسبة وعمق الوتد وقطره وتسليحه والاهتزاز المتوقع
و يتم تصميم الاوتاد وفق تقرير التربة و طبقاتها والابنية المجاورة و تحديد الة الحفر المناسبة وعمق الوتد وقطره وتسليحه والاهتزاز المتوقع
4️⃣يتم اخطار صاحب الصلاحية ( البلدية او وكيلها الفني ) Building control inspector حول طريقة التنفيذ و اعتمادها
5️⃣يتم تجهيز اجهزة مراقبة الاهتزاز و علامات للقياس حسب التوصية
يعتمد مقدار الاهتزاز الناتج على وزن معدات الحفر ، وسرعة التأثير ، ومدة التأثير ، وشكل الركيزة والتربة المحيطة.
غالبا الحفر الدايري بالمثقاب اهتزازه قليل و يعتمد التنفيذ الشطرنجي للاوتاد بمعنى ينفذ واحد و يترك اثنان
يعتمد مقدار الاهتزاز الناتج على وزن معدات الحفر ، وسرعة التأثير ، ومدة التأثير ، وشكل الركيزة والتربة المحيطة.
غالبا الحفر الدايري بالمثقاب اهتزازه قليل و يعتمد التنفيذ الشطرنجي للاوتاد بمعنى ينفذ واحد و يترك اثنان
6️⃣تكون المعدات هي
الة الحفر
خلاطة خرسانة
جرافة صغيرة
ترك تحميل
و الخطوات
حفر ثم نقل التربة Muck away ثم صب الخرسانة ثم تنزيل قميص الحديد و التحكم الكتروني بالوزنية
مرفق فيديو منقول
الة الحفر
خلاطة خرسانة
جرافة صغيرة
ترك تحميل
و الخطوات
حفر ثم نقل التربة Muck away ثم صب الخرسانة ثم تنزيل قميص الحديد و التحكم الكتروني بالوزنية
مرفق فيديو منقول
7️⃣يذكر انه هناك خطوة مهمة و هي الكشف عن اماكن الاساسات للمباني المجاورة للتاكد من عدم وجودها في مسار الاوتاد

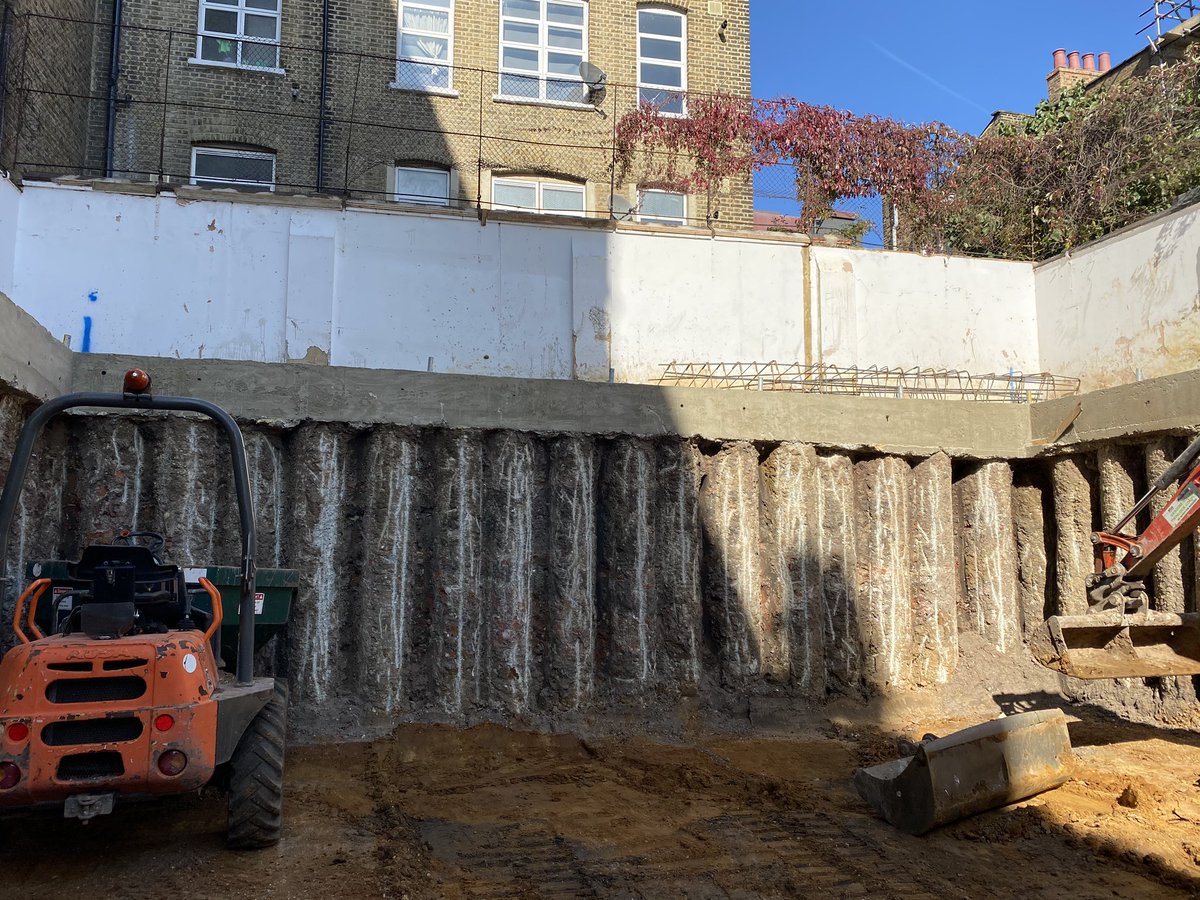

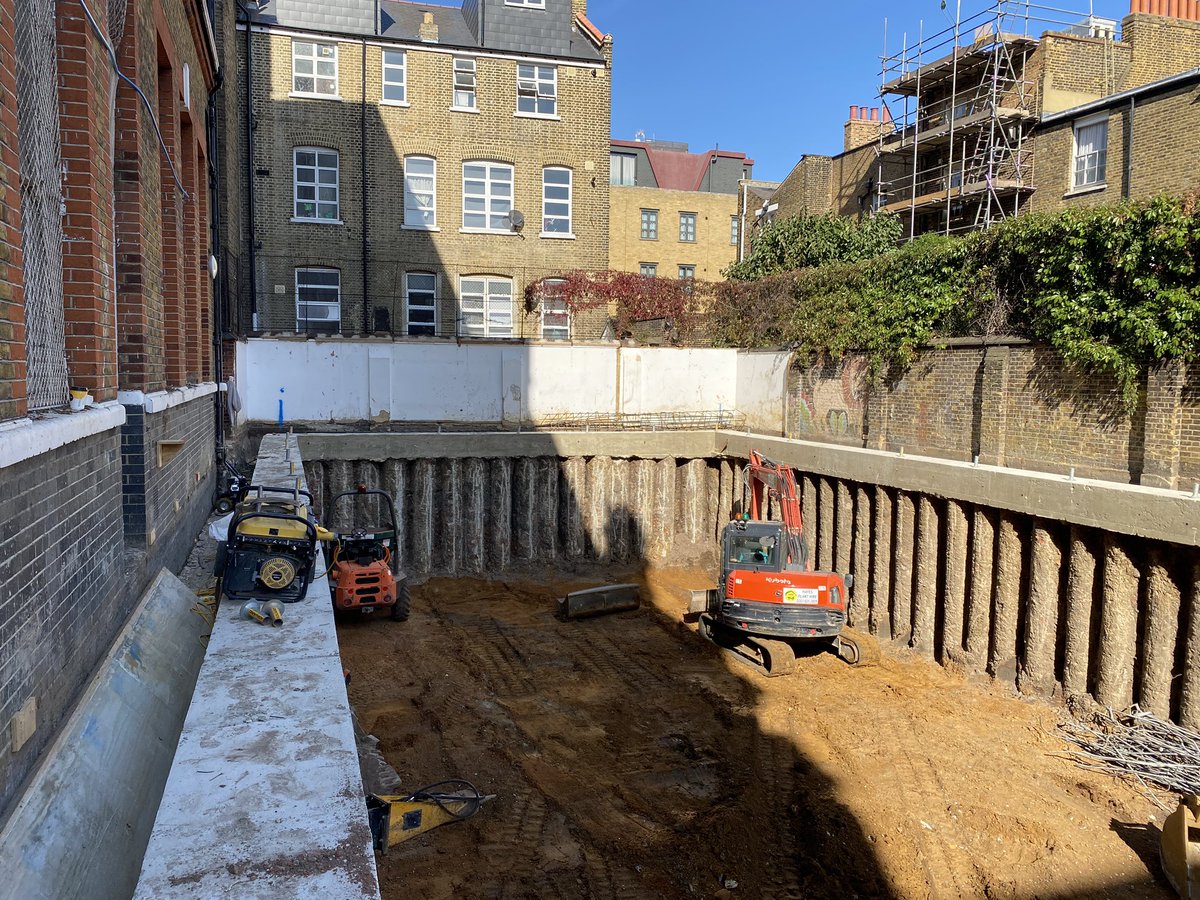

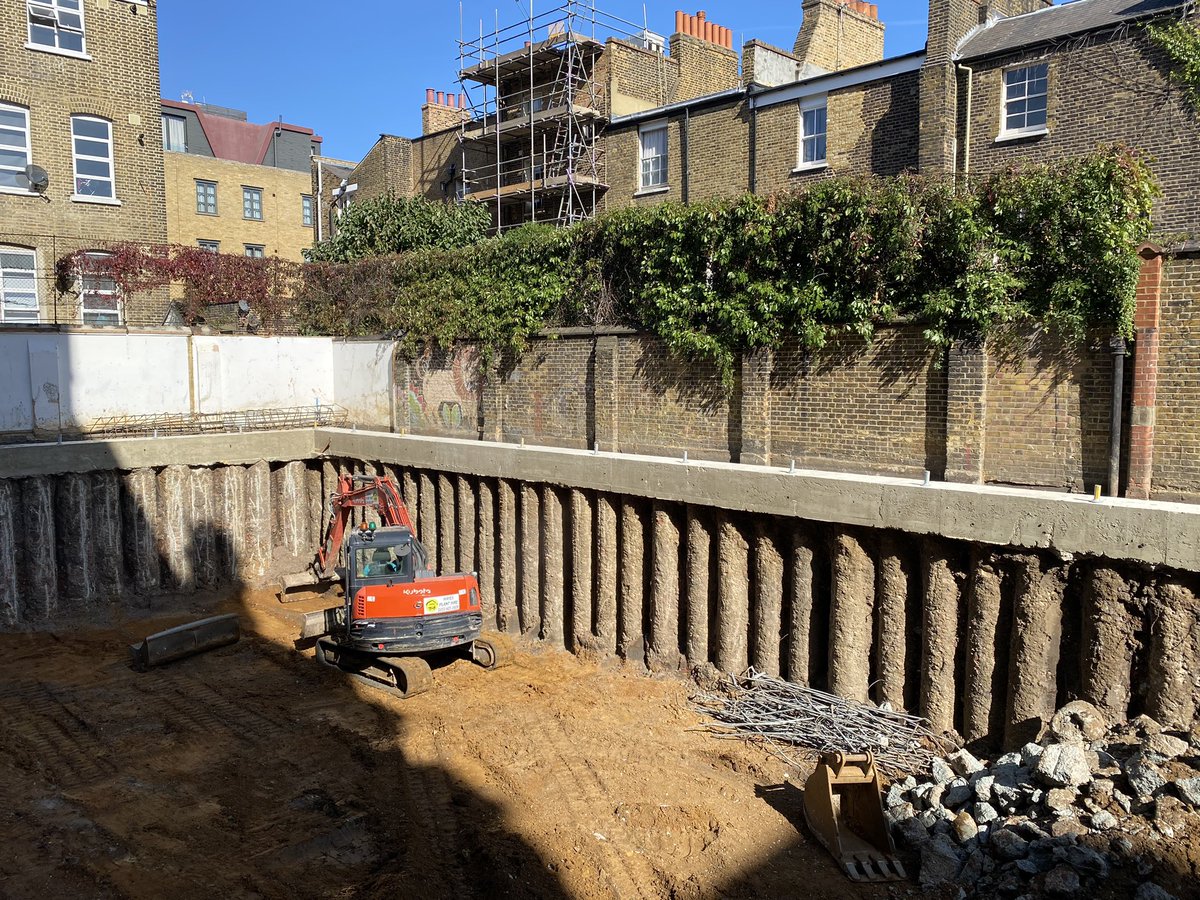

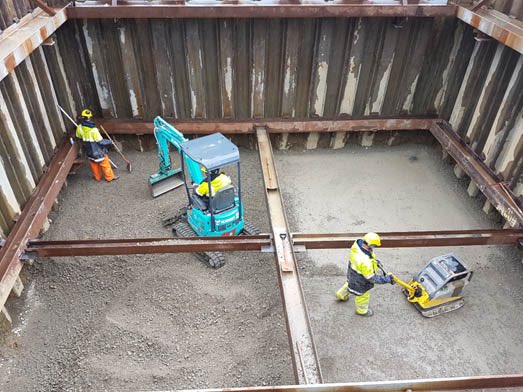

بعد تنفيذ الاوتاد الشطرنجي يتم تنفيذ كمرة فوق للاوتاد تربطها ببعضها و تسمى capping beam و زمن تصلبها ثم يمكن بدء الحفر حسب التوصية ثم توضع التدعيم الجانبي لها propping
بعد تنفيذ الاوتاد الشطرنجي يتم تنفيذ كمرة فوق للاوتاد تربطها ببعضها و تسمى capping beam و زمن تصلبها ثم يمكن بدء الحفر حسب التوصية ثم توضع التدعيم الجانبي لها propping
8️⃣اخيرا لم اتطرق الا لجزء من الموضوع و هذه تغريدات الغاية منها الاشارة للمراحل العامة ولكل مشروع خصوصيته كما يوجد انواع اخرى كما ذكرت واشير ان سند جوانب الحفر شي والتدعيم underpinningشي اخر لم اتكلم عنه
♦️طبعا الامر مكلف لكنه يبقى ضروريا خاصة عندما يكون فنيا مطلوب والمشروع مجدي
♦️طبعا الامر مكلف لكنه يبقى ضروريا خاصة عندما يكون فنيا مطلوب والمشروع مجدي
