رتبها

1️⃣
توفير ما لا يقل عن عدد (٢) باب هروب متباعدين في غرف التنويم أو أي جناح رعاية يحتوي على غرف تنويم في #المستشفيات عندما تزيد المساحة عن 100 متر مربع .
SBC-201
البند 407.4.4.5.2

2️⃣

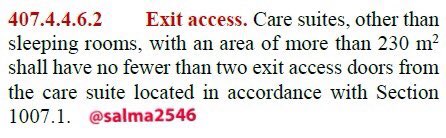

توفير ما لا يقل عن عدد (٢) باب هروب متباعدين في أي جناح رعاية طبية لا يحتوي على غرف تنويم تزيد مساحته عن 230 متر مربع .
SBC-201
البند 407.4.4.6.2

3️⃣

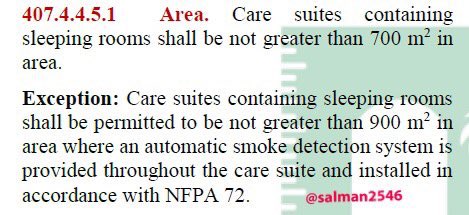

الحد الأقصى لمساحة جناح التنويم في #المستشفيات 700 متر مربع ويمكن زيادته إلى 900 متر مربع في حال تغطية وحماية الجناح بكواشف الدخان .
SBC-201
البند 407.4.4.5.1

4️⃣

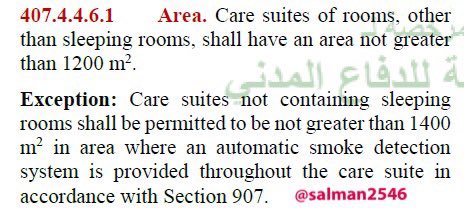

الحد الأقصى لمساحة جناح الرعاية في #المستشفيات الذي لا يحتوي على غرف تنويم 1200 متر مربع ويمكن زيادته إلى 1400 متر مربع في حال تغطية وحماية الجناح بكواشف الدخان .
SBC-201
البند 407.4.4.6.1

5️⃣

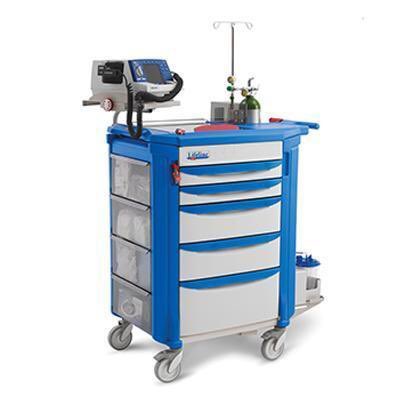

يسمح بوجود مثل هذه الأجهزة في ممرات #المستشفيات التي فيها حركة لأسرّة المرضى بحيث:
-تكون خفيفة الخطورة وعلى عجلات
-ألا تقلل عرض سبل الهروب عن 1.5م
-في حال عدم استخدامها يتم وضعها على جانب واحد من الممر
-لا يزيد عدد المعدات عن واحدة لكل غرفة تنويم ضمن كل قطاع دخان
SBC-801

6️⃣
يُحظر إستخدام سلالم الهروب الخارجية كجزء من سبل الهروب في مباني الرعاية (GROUP I-2) مثل المستشفيات ودور رعاية المسنين ودور الحضانة ويُسمح بإستخدامها كجزء من سبل الهروب في باقي أنواع المباني التي لا يتجاوز إرتفاعها ٦ أدوار أو التي ليست مباني عالية .
SBC-801
البند 1027.2

7️⃣
متطلبات الوقاية والحماية من الحريق في موزعات تعقيم اليدين ذات الأساس الكحولي في #المستشفيات .
docdro.id
SBC-801
البند 5705.5

docdro.id/tKXhWVw

8️⃣
أماكن الإنتطار
محطات التمريض والكادر الطبي
محلات بيع الهدايا
فصل واستمرارية الممرات
أبواب الممرات
في #المستشفيات وفق متطلبات كود البناء السعودي .
docdro.id
SBC-201
البند 407.2.1
البند 407.2.2
البند 407.2.4
البند 407.2
البند 407.3.1

docdro.id/OYu9JDh

9️⃣
🔺التعريف وفق الكود :
تعتبر #المستشفيات ضمن إشغالات المجموعة (I-2) / الحالة (٢) : التي تقدم الرعاية الصحية وخدمات التمريض والطوارىء والعمليات الجراحية والتوليد لأكثر من ٥ أشخاص على مدار ٢٤ ساعة ليس لديهم قدرة الإعتماد على أنفسهم .
SBC-201
البند 308.4
البند 308.4.1.2

1️⃣0️⃣

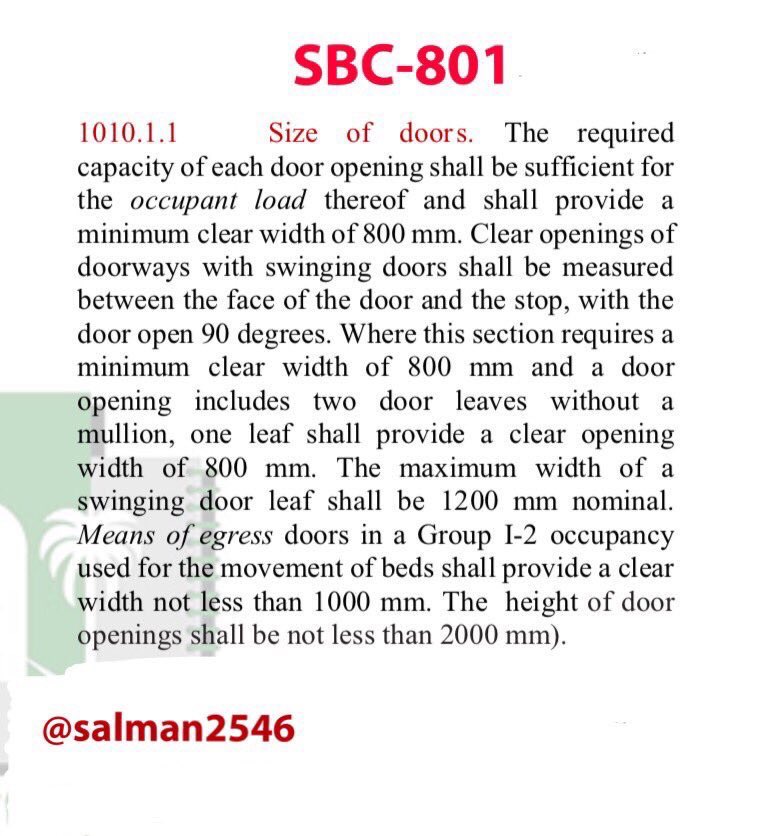

لا يقل عرض أبواب سبل الهروب عن 80سم ، وإذا كان الباب درفتين يشترط الكود ألا يقل عرض أحدهما عن 80سم .
في #المستشفيات يتطلب أن يكون الحد الأدنى لعرض أبواب سبل الهروب المستخدمة لمرور سرير المريض = 1م ، والإرتفاع لايقل عن ٢م .
SBC-801
1010.1.1

1️⃣1️⃣
- يجب أن تُفتح الأبواب باتجاه الهروب (خروج الأشخاص) عندما يزيد الإشغال في غرفة أو موقع عن 50 شخص أو أكثر أو في حال كان الإشغال عالي الخطورة “Group-H “ .
- يجب أن تفتح الأبواب باتجاه الهروب في حال الأبواب التي تخدم أدراج الهروب .
SBC-801
الفقرة 1010.1.2.1

1️⃣2️⃣
يجب أن تكون الأبواب قابلة للفتح من جهة الهروب بحيث لا يتطلب فتحها استعمال مفاتيح أو جهد بدني أو أي معرفة خاصة بإستثناء الحالات التي يجيزها الكود .
SBC-801
البند 1010.1.9

1️⃣3️⃣

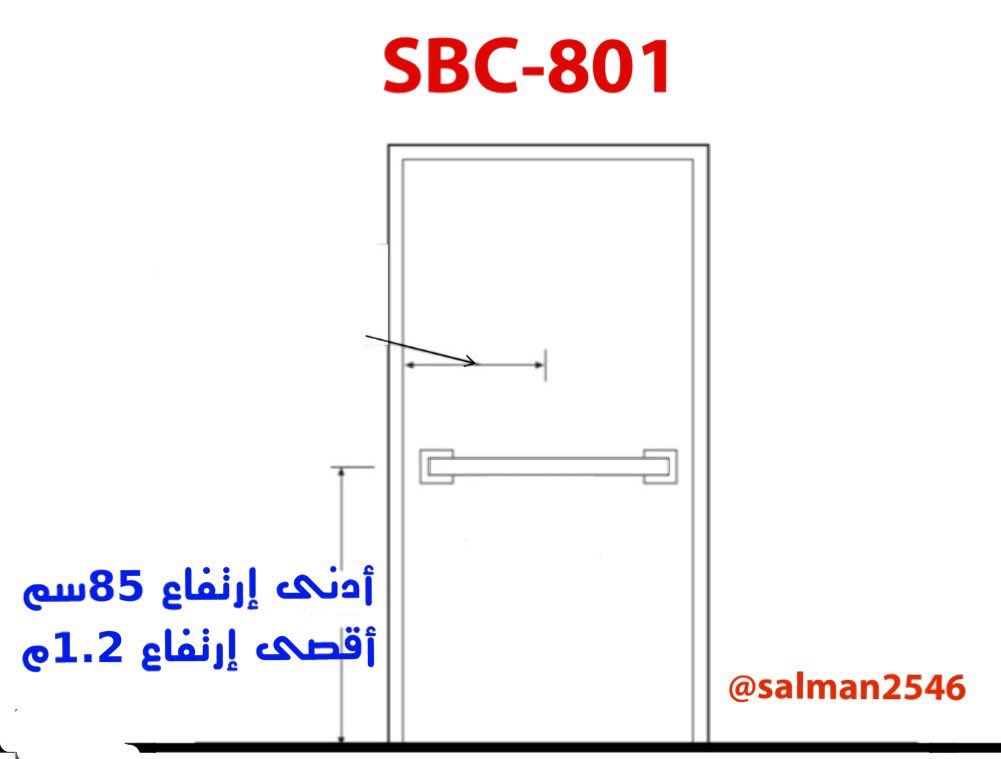

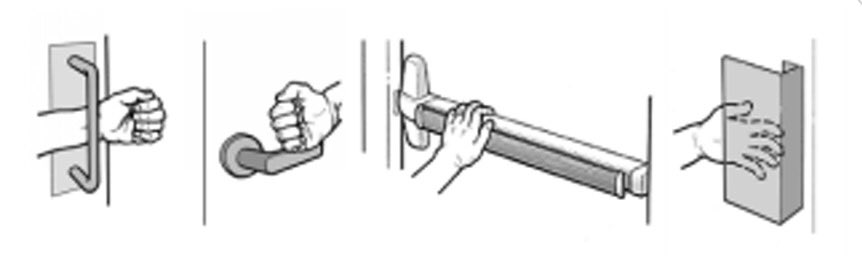

تكون وسائل فتح الأبواب كالمقابض والأقفال وذراع فتح الأبواب على ارتفاع يتراوح بين 85سم (كحد أدنى ) إلى 1.2م (كحد أقصى )فوق مستوى البلاط .
SBC-801
البند 1010.1.9.2

1️⃣4️⃣

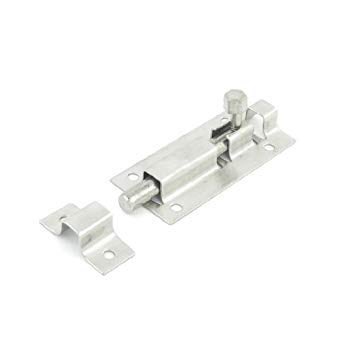

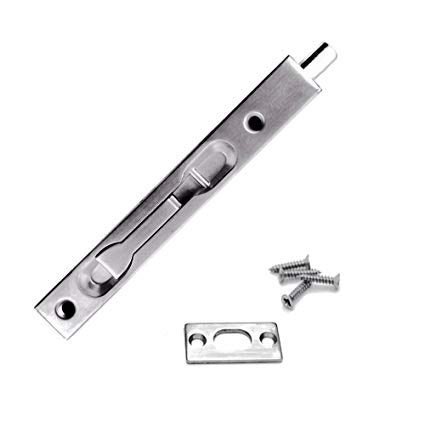

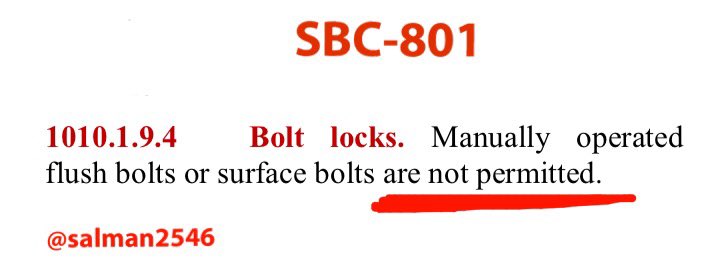

لا يُسمح بتركيب هذا النوع من الأقفال على أبواب الخروج في #المستشفيات بإستثناء الأبواب ذو الدرفتين التي تخدم غرف رعاية المرضى حيث يُسمح بتركيبها على الدرفة الغير نشطة بشرط ألا يحتاج أن تلبي هذه الدرفة متطلبات سعة الخروج ولا تحتوي على مقابض أو ذراع فتح باب.
SBC-801
1010.1.9.4

1️⃣5️⃣

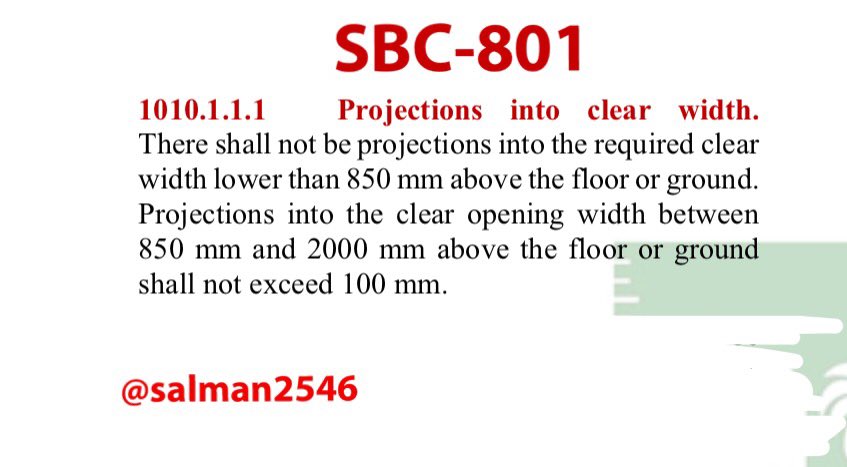

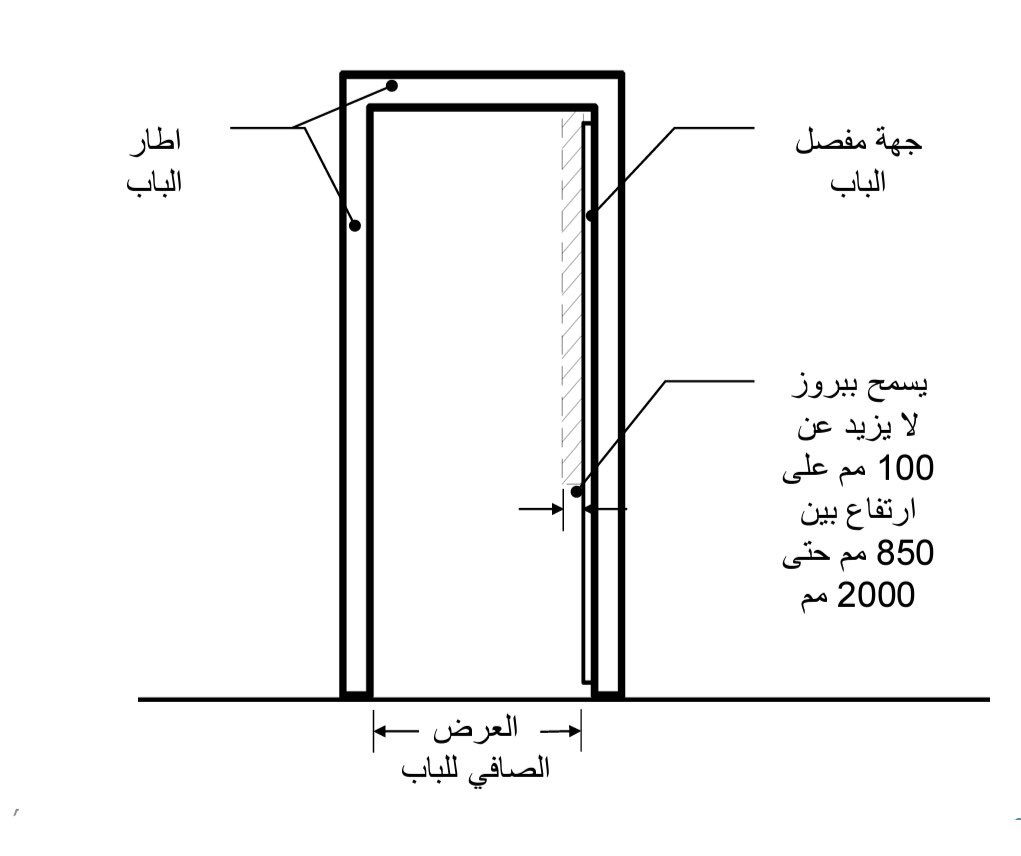

قياس العرض الصافي للباب :
يتم فتح الباب بزاوية 90 ْ ثم يُقاس العرض الصافي بين وجه الباب والإطار المقابل .
ويُسمح ببروز في الباب لايزيد عن 100 ملم على ارتفاع بين 850 ملم و 2000 ملم .
SBC-801
البند 1010.1.1.1

1️⃣6️⃣

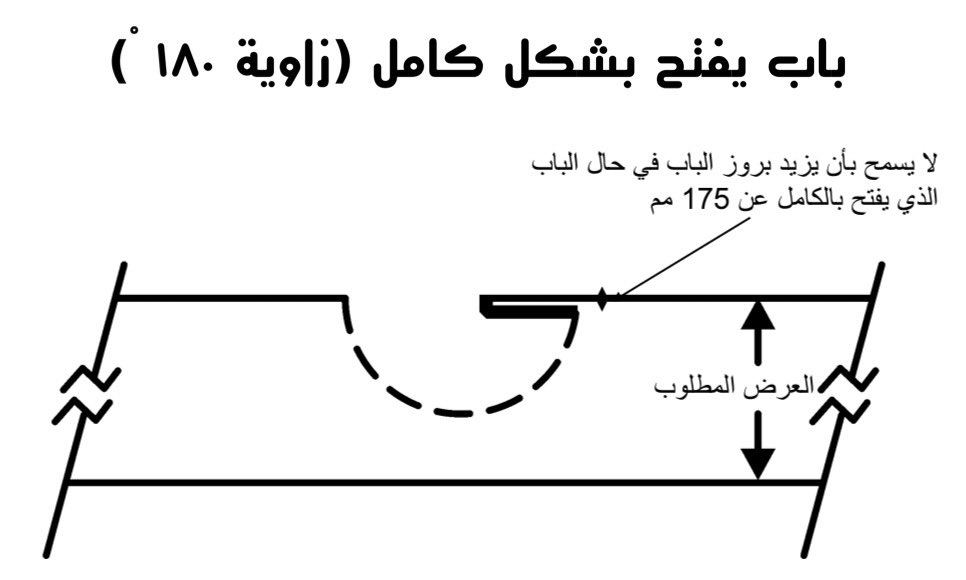

١)الأبواب التي تفتح بشكل كامل (زاوية 180) لايسمح بأن يقلل بروز الباب من العرض المطلوب لسبل الهروب بأكثر من 175ملم .

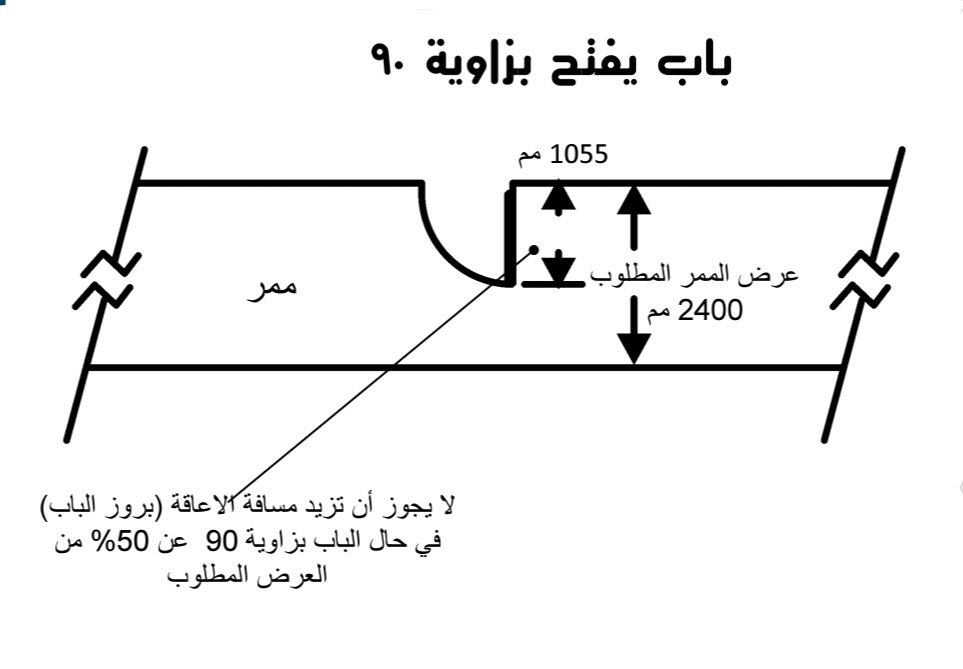

٢)الأبواب التي تفتح بزاوية 90 ْ أو أي وضعية أخرى ، لايسمح بأن يقلل بروز الباب بأكثر من نصف (50%) العرض المطلوب لسبل الهروب .
SBC-801
البند 1005.7.1

1️⃣7️⃣
يُسمح بإستعمال الأقفال على الأبواب في #المستشفيات عندما يتطلب الوضع توفر إحتياطات أمنية خاصة للمرضى حرصاً على سلامتهم (كما في حال الأمراض العقلية أو النفسية ) بشرط توفر إمكانية فتح الأبواب في جميع الأوقات من قبل الكادر الطبي .
SBC-801
البند 1010.1.9.3

1️⃣8️⃣

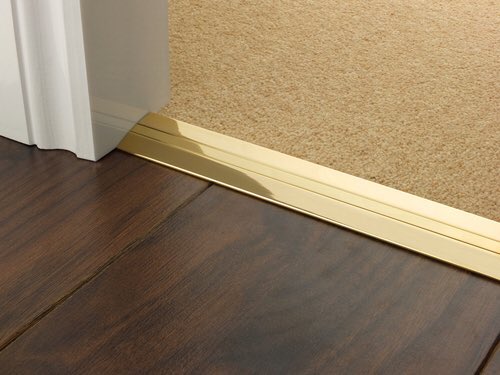

يُسمح بتركيب العتبات "Thresholds " على المداخل doorways بحيث لايتجاوز ارتفاعها فوق مستوى البلاط عن 13ملم ، وإذا زاد ارتفاعها عن 6ملم يشترط أن تكون مشطوفة والميل ٢:١ .
SBC-801
البند 1010.1.7

1️⃣9️⃣
- يجب أن تكون أبواب سبل الهروب مختلفة ومميزة عن التشطيبات والإنشاءات المجاورة بحيث يمكن التعرف عليها بسهولة .
- لايجوز استخدام المرايا أو المواد العاكسة المماثلة في أبواب سبل الهروب .
- لايجوز إخفاء أبواب سبل الهروب بالستائر أو الزخارف أو أي مواد مماثلة .
SBC-801
1010.1

2️⃣0️⃣

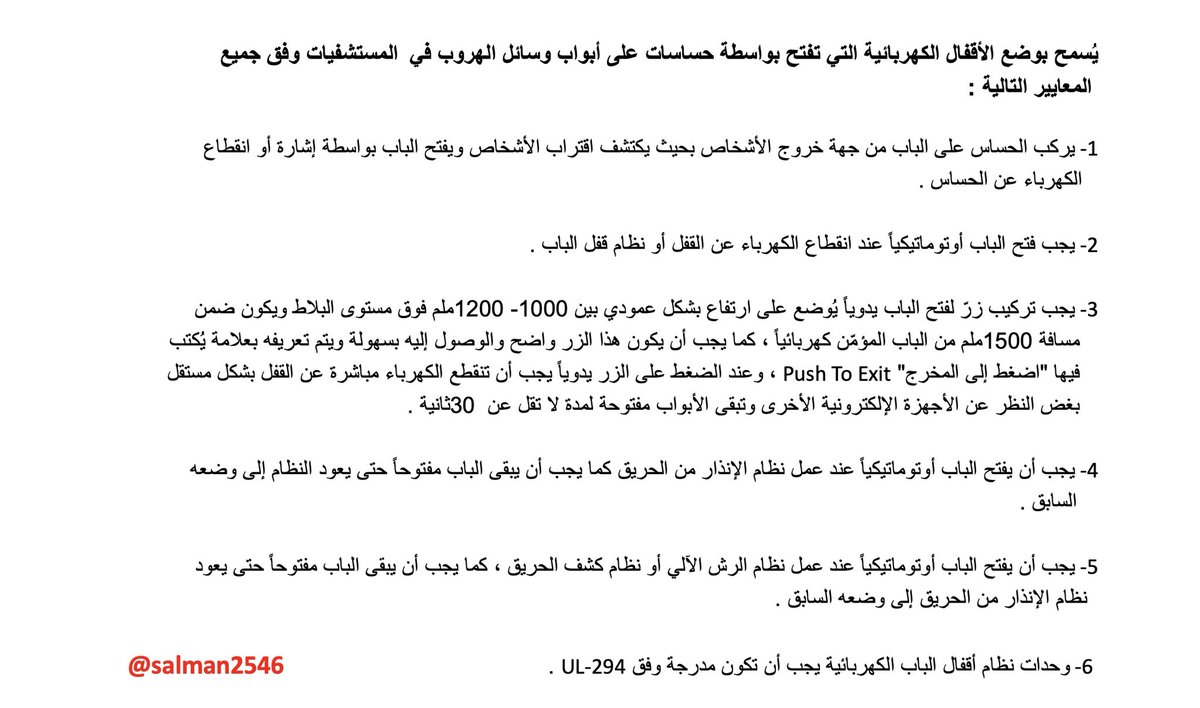

يُسمح بتركيب الأقفال الكهربائية التي تفتح بواسطة حساسات على أبواب سبل الهروب في #المستشفيات بشرط توفر جميع المعايير الموضحة أدناه 👇🏻
Sensor release of electrically locked egress doors
SBC-801
1010.1.9.8

2️⃣1️⃣

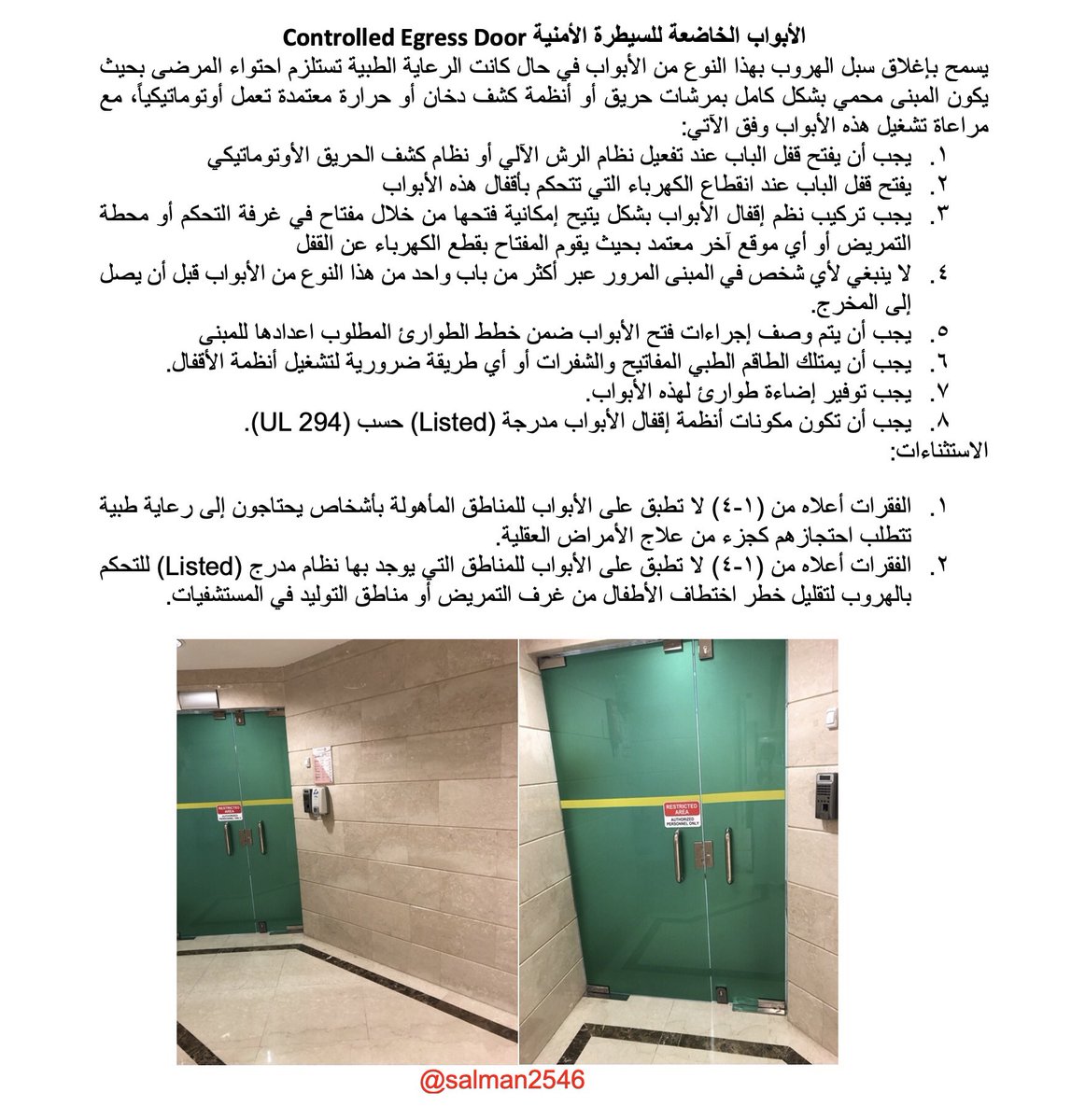

الأبواب الخاضعة للسيطرة الأمنية مسموح بها في #المستشفيات وفق الضوابط المرفقة ..
Controlled Egress Door
SBC-801
البند 1010.1.9.6

2️⃣2️⃣

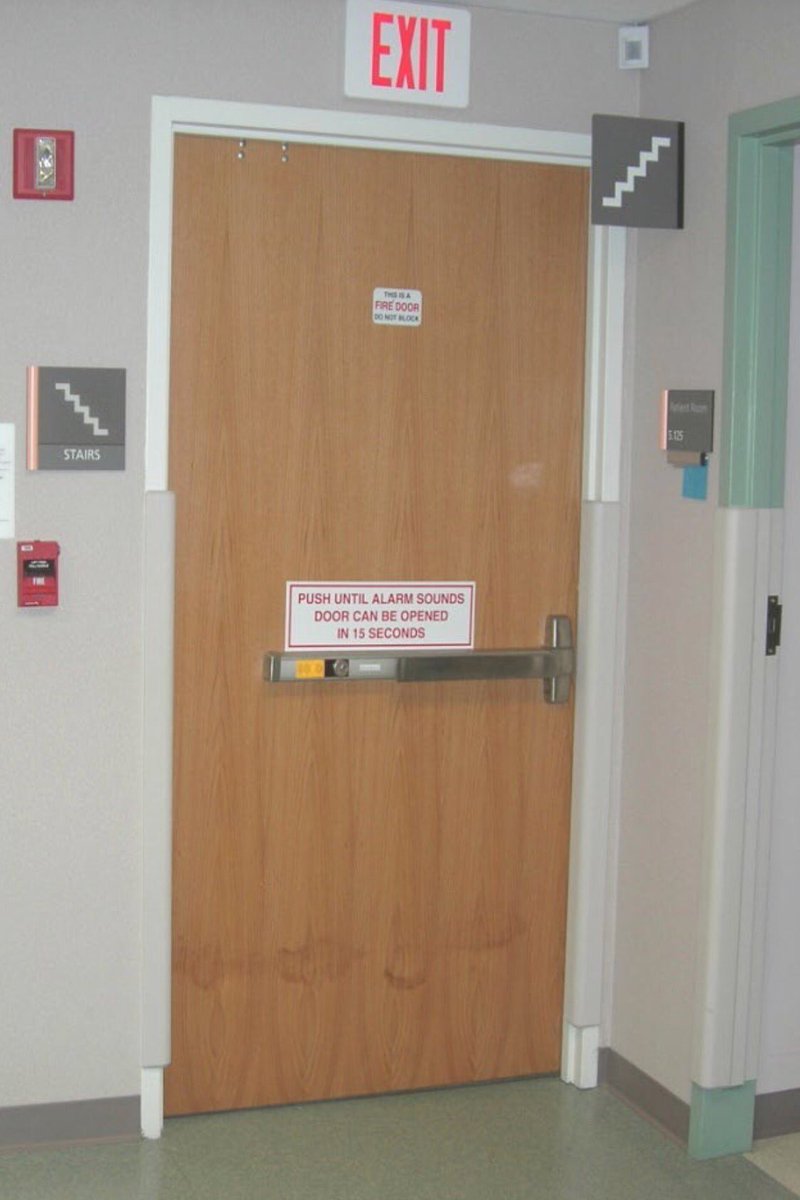

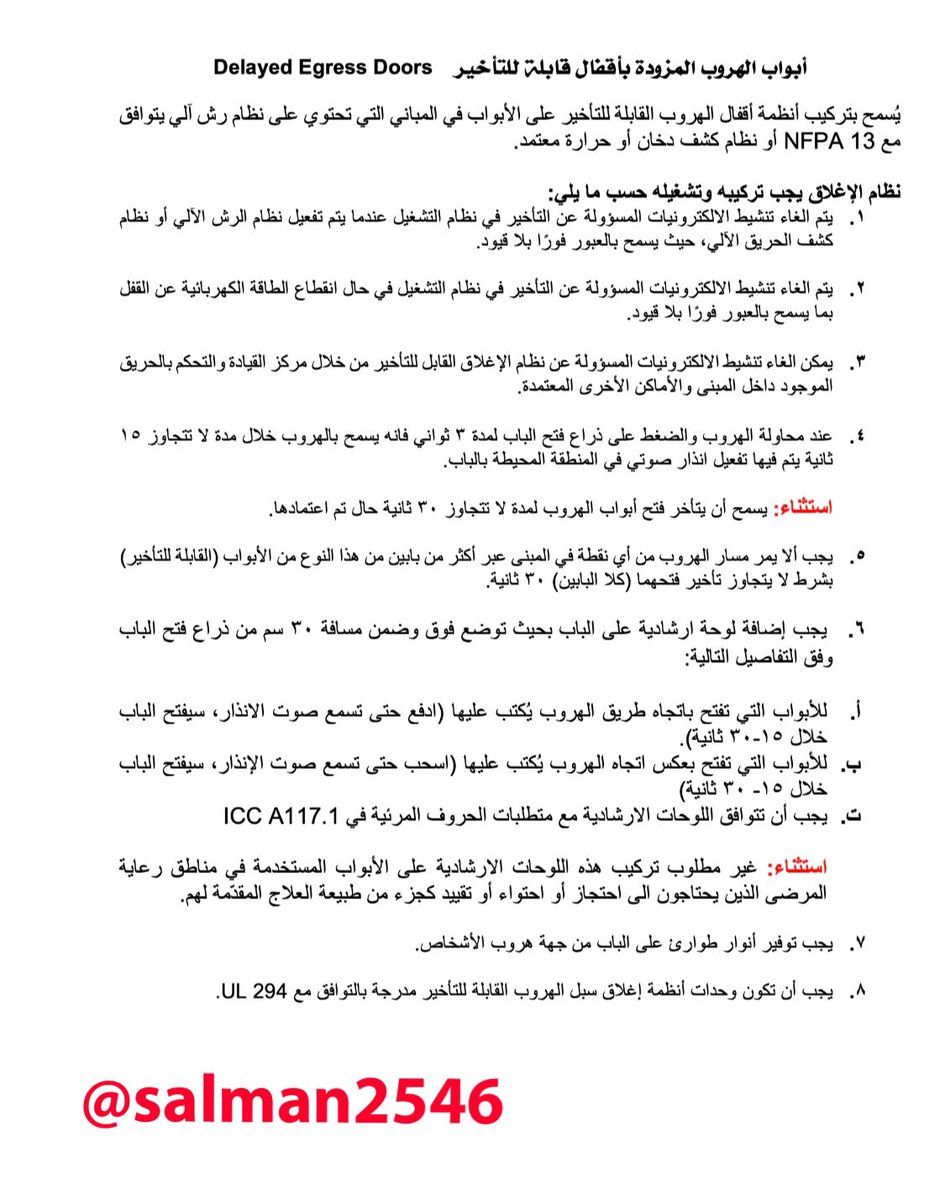

يُسمح بتركيب أبواب مزوّدة بأقفال قابلة للتأخير لمدة بين ١٥ -٣٠ ثانية على سبل الهروب في #المستشفيات سواءً لمنع خروج المرضى أو سرقة الرضّع ، وفق جميع الضوابط المرفقة .
Delayed Egress Door
SBC-801
البند 1010.1.9.7

2️⃣3️⃣

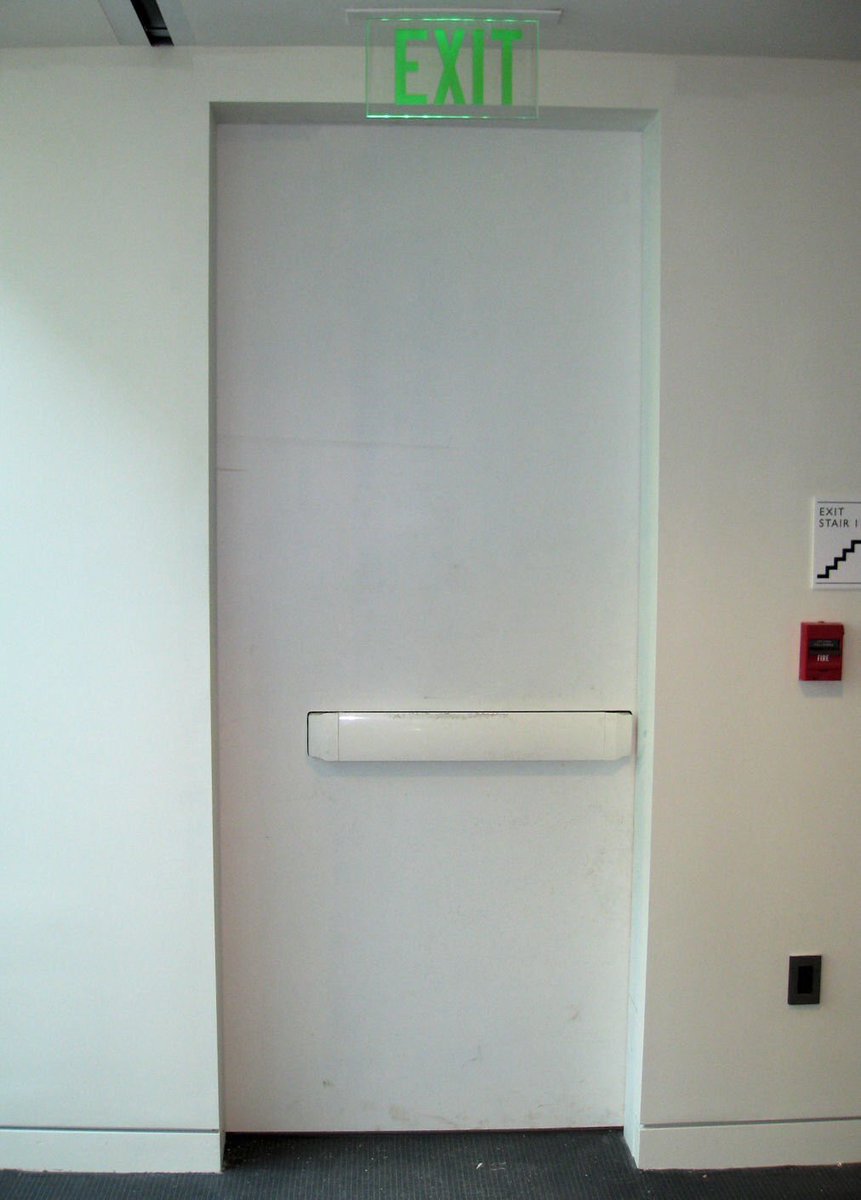

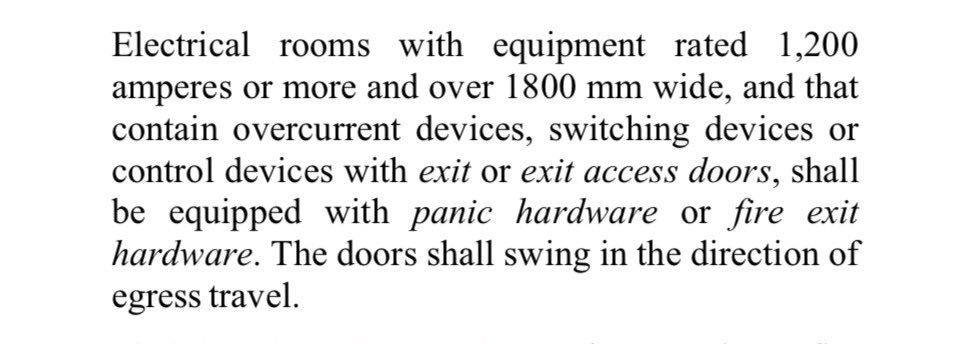

يشترط الكود تزويد أبواب الغرف الكهربائية بذراع الفتح بالدفع "الذي يفتح باتجاه خروج الأشخاص " عندما يتجاوز عرض هذه الغرف عن 1.8م وتحتوي على معدات وأجهزة تزيد شدة التيار الكهربائي فيها عن ١٢٠٠ أمبير .
SBC-801
البند 1010.1.10

2️⃣4️⃣

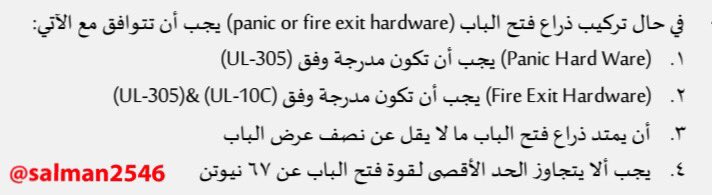

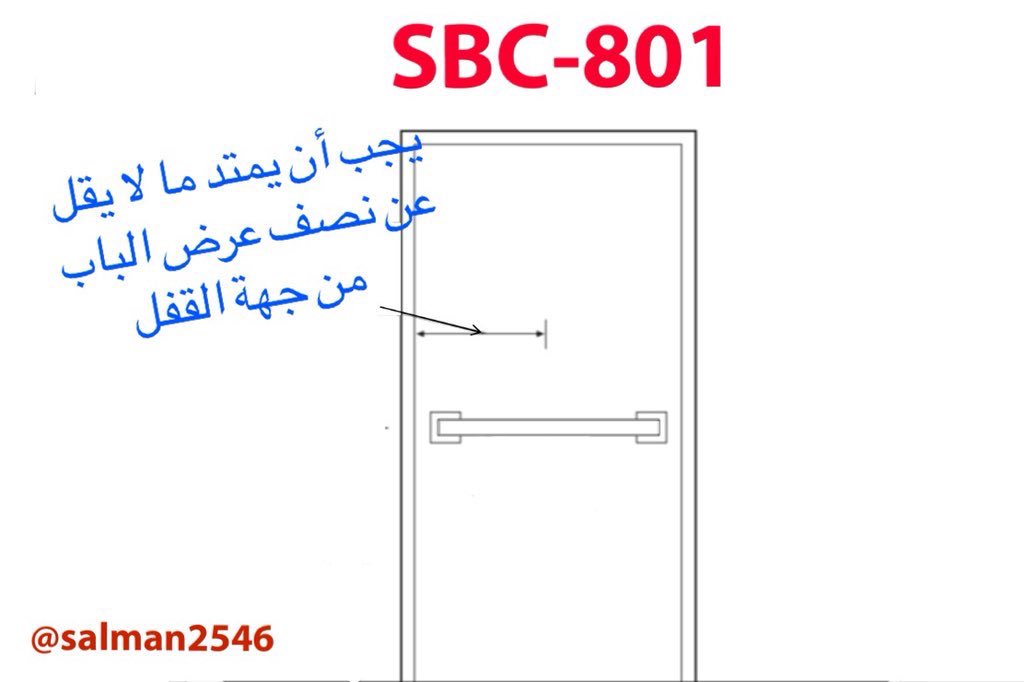

متطلبات ذراع فتح الباب 👇🏻
SBC-801
البند 1010.1.10.1

2️⃣5️⃣

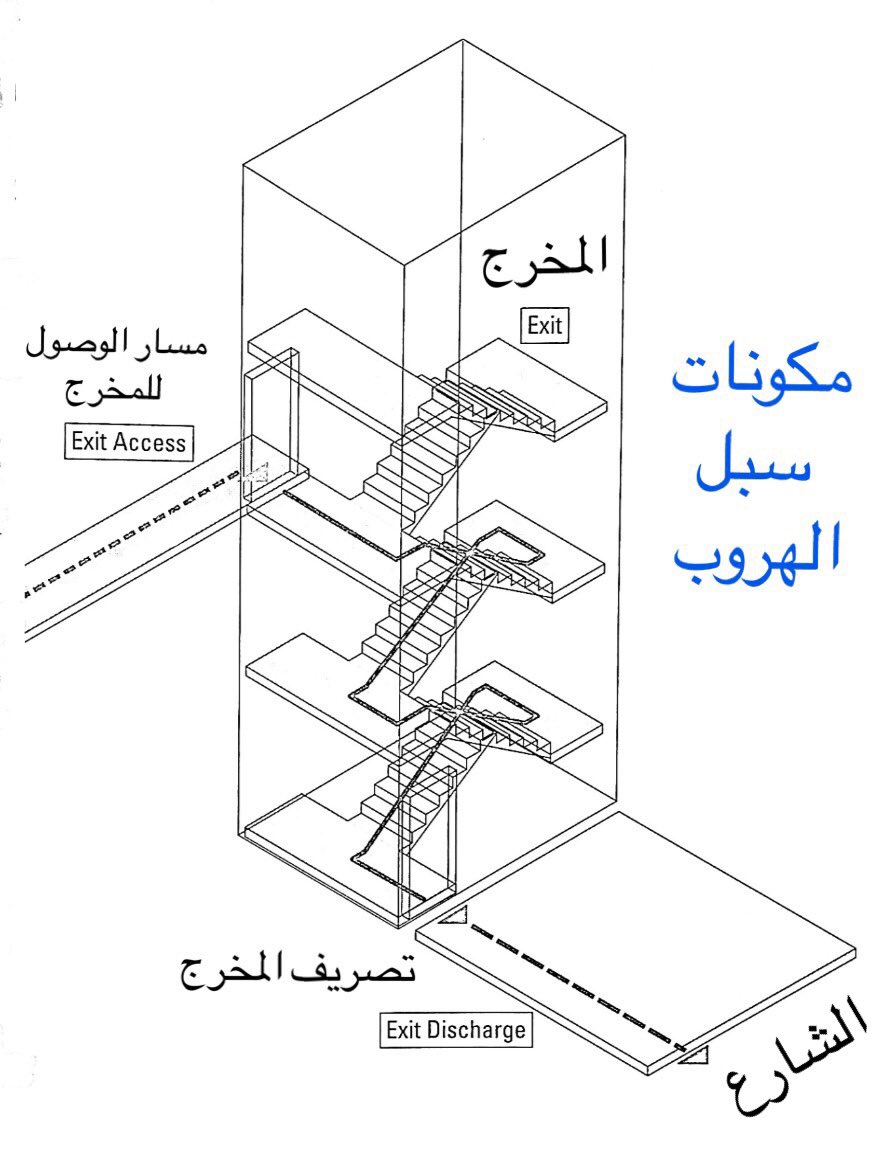

سبل الهروب:هي مسار انتقال مستمر وبدون عوائق من أي نقطة في المبنى حتى الطريق العام، وتتكون من ٣ أجزاء :
١)مسار الوصول إلى المخرج Exit Access
٢)المخرج Exit هو الجزء الواقع بين مسار الوصول للمخرج وتصريف المخرج أو الشارع
٣)تصريف المخرج Exit Discharge
SBC-801
الباب 2

2️⃣6️⃣
الشارع أو الطريق العام : هو شارع أو طريق أو قطعة أرض مفتوحة على الهواء الخارجي تؤدي إلى الشارع تم تخصيصها بشكل دائم للإستعمال العام ، ولايقل عرضه وارتفاعه الصافي عن 3 متر .
SBC-801
الباب 2 / التعريفات

2️⃣7️⃣
-عدد من المواقع داخل #المستشفيات والمساحة بالمتر المربع لكل شخص .
- تعريف المساحة الإجمالية (Gross) والصافية (Net) .
- مثال تطبيقي
docdro.id

docdro.id/s4f5GMA

2️⃣8️⃣

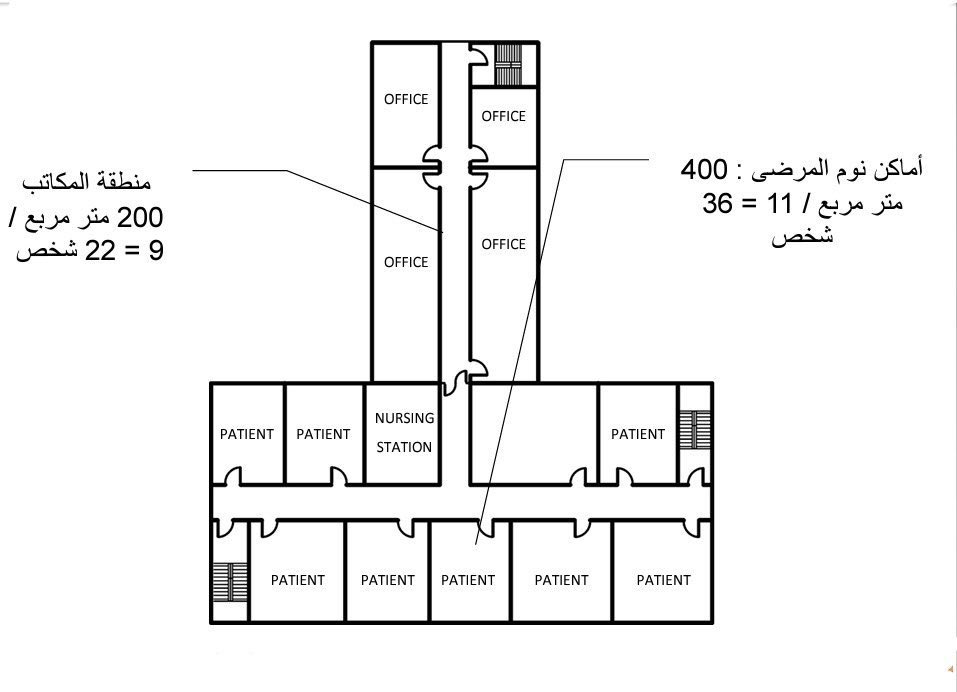

حساب عدد المخارج في طابق غرف تنويم بمستشفى
-تحديد المساحة

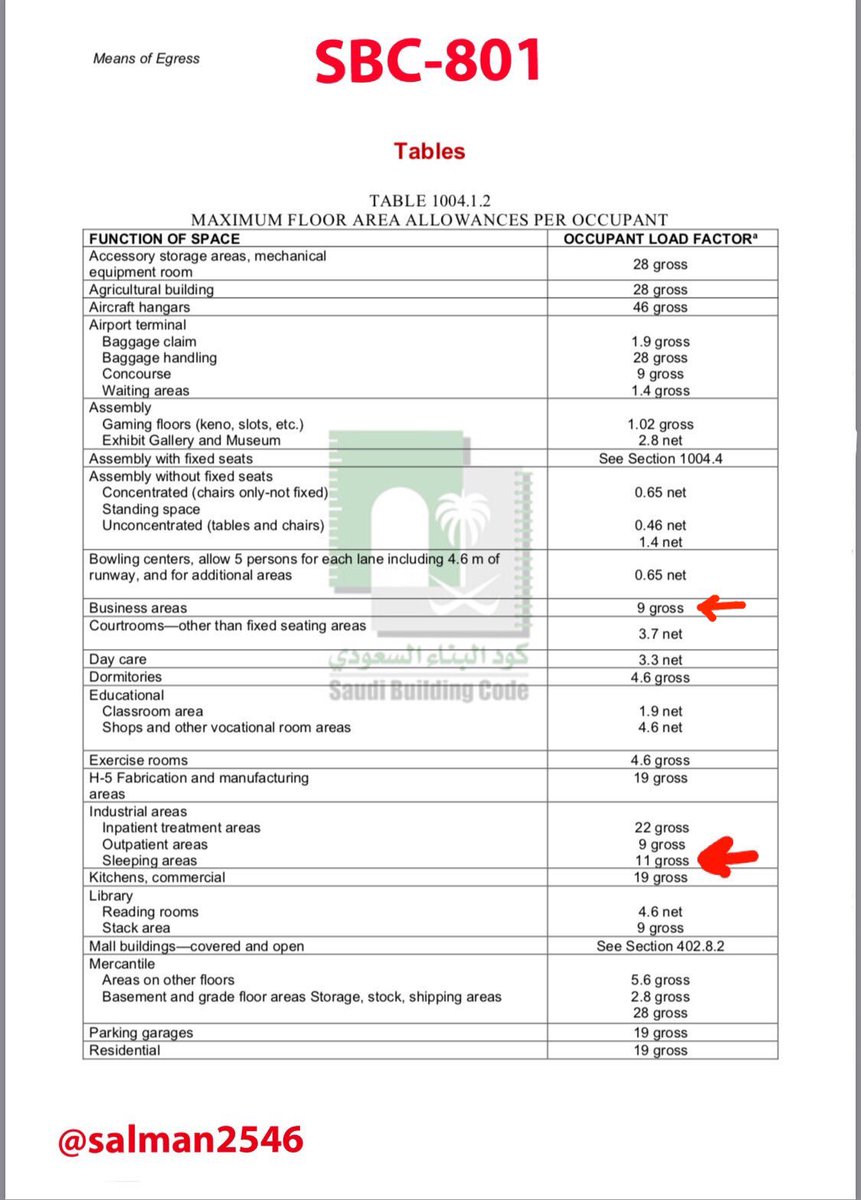

-الرجوع للجدول المرفق1004.1.2لتحديد المساحة المقدّرة بالمتر المربع لكل شخص
-حساب عدد الأشخاص بقسمة المساحة على القيمة المحددة من الجدول أعلاه
-الرجوع للجدول المرفق1006.3.1لتحديد عدد المخارج المطلوبة
SBC-801

2️⃣9️⃣
إذا كان عندك مكاتب إدارية جوار غرف التنويم تحسب بنفس الطريقة في التغريدة السابقة ، وتقسم المساحة على ٩ م٢ وهي المساحة المقدّرة لكل شخص في المكاتب مثال 👇🏻

3️⃣0️⃣
تسمى المائدة بين مقعدين في الكود ب Seating Booths ، وحمل الإشغال لكل شخص = ٦٠سم.
مثال:
عندك ٨ موائد جلوس وعرض كل منها ١٨٠سم ، كم عدد الأشخاص المسموح به ؟
الحل:
عدد الأشخاص / مقعد
١٨٠➗٦٠=٣
عدد المقاعد
٨✖️٢= ١٦ مقعد
الإجمالي المطلوب=
٣✖️١٦= ٤٨ شخص
SBC-801
البند 1004.4

3️⃣1️⃣

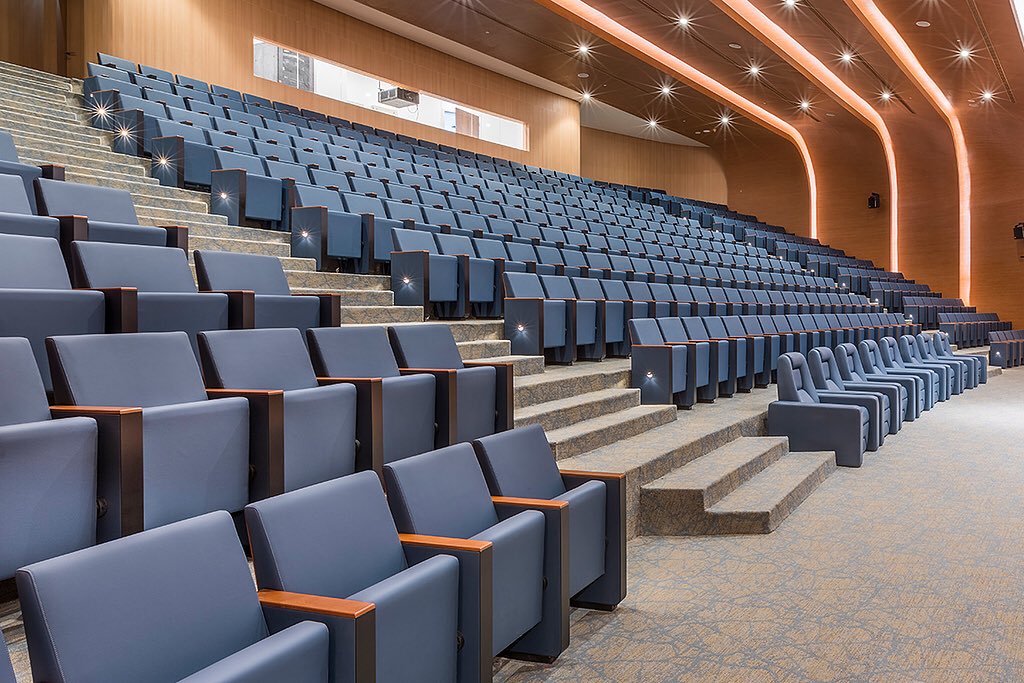

الغرف أو القاعات اللي فيها كراسي مثبتة يُحسب عدد الأشخاص فيها بعدد الكراسي .
SBC-801
البند 1004.4

3️⃣2️⃣

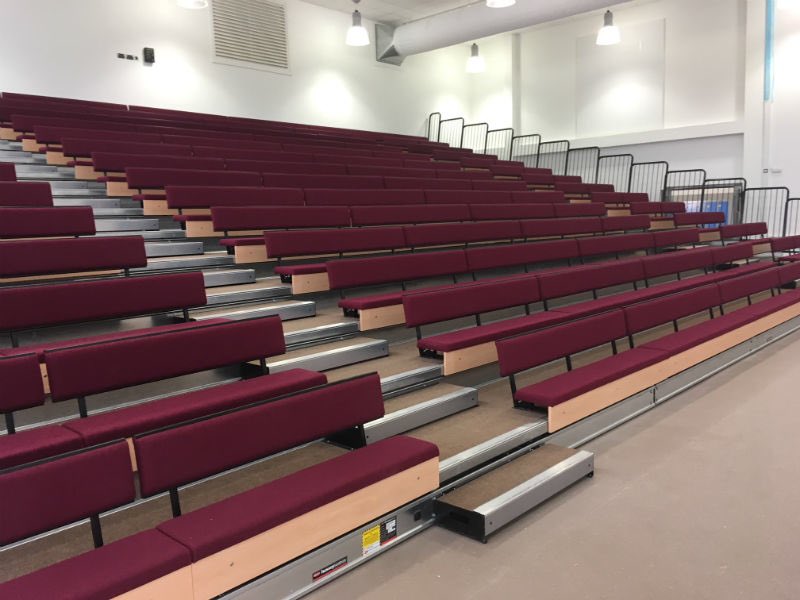

الكراسي المثبتة الطولية بدون تكّايات : يُحسب لكل شخص 450ملم (45 سم ) طولي .
SBC-801
1004.4

3️⃣3️⃣

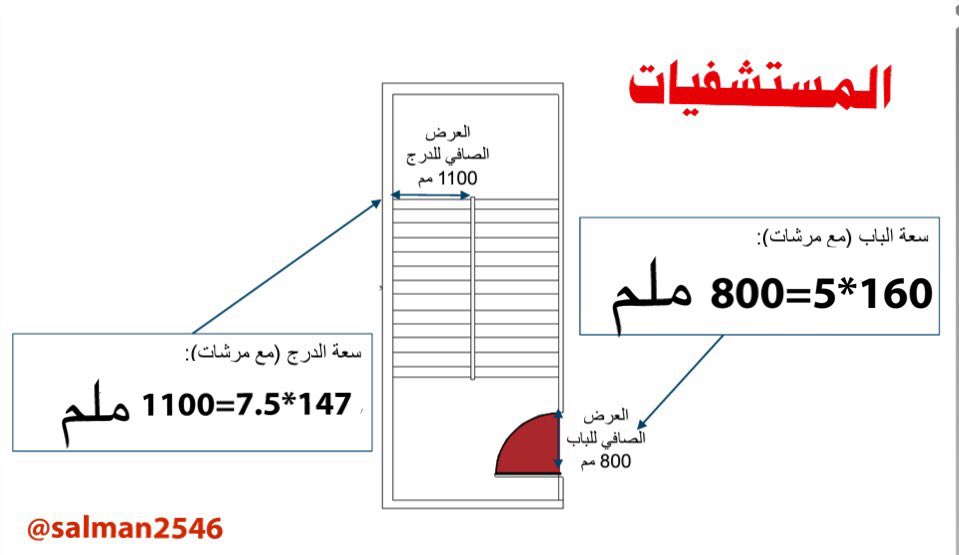

حساب كلٌّ من :
١)عرض درج الهروب :
بعد تحديد عدد الأشخاص يتم ضرب الناتج في معامل مقداره 7.5 ملم/شخص .
٢)عرض الأبواب والممرات وباقي سبل الهروب :
بعد تحديد عدد الأشخاص يتم ضرب الناتج في معامل مقداره 5 ملم/ شخص .
SBC-801
1005.3.1&1005.3.2

3️⃣4️⃣

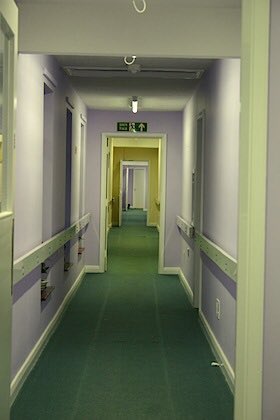

١)يتم تحديد عرض الممرات بناء على عدد الأشخاص كما في التغريدة السابقة ولكن يجب ألا يقل العرض عن 1100ملم .
٢)لايقل عرض الممرات عن 900ملم في حال كان عدد شاغلي المبنى لايتجاوز 50 شخص .
٣)لايقل عرض الممرات التي يتطلب فيها حركة أسرّة المرضى عن 2400 ملم .
SBC-801
Table 1020.2

3️⃣5️⃣

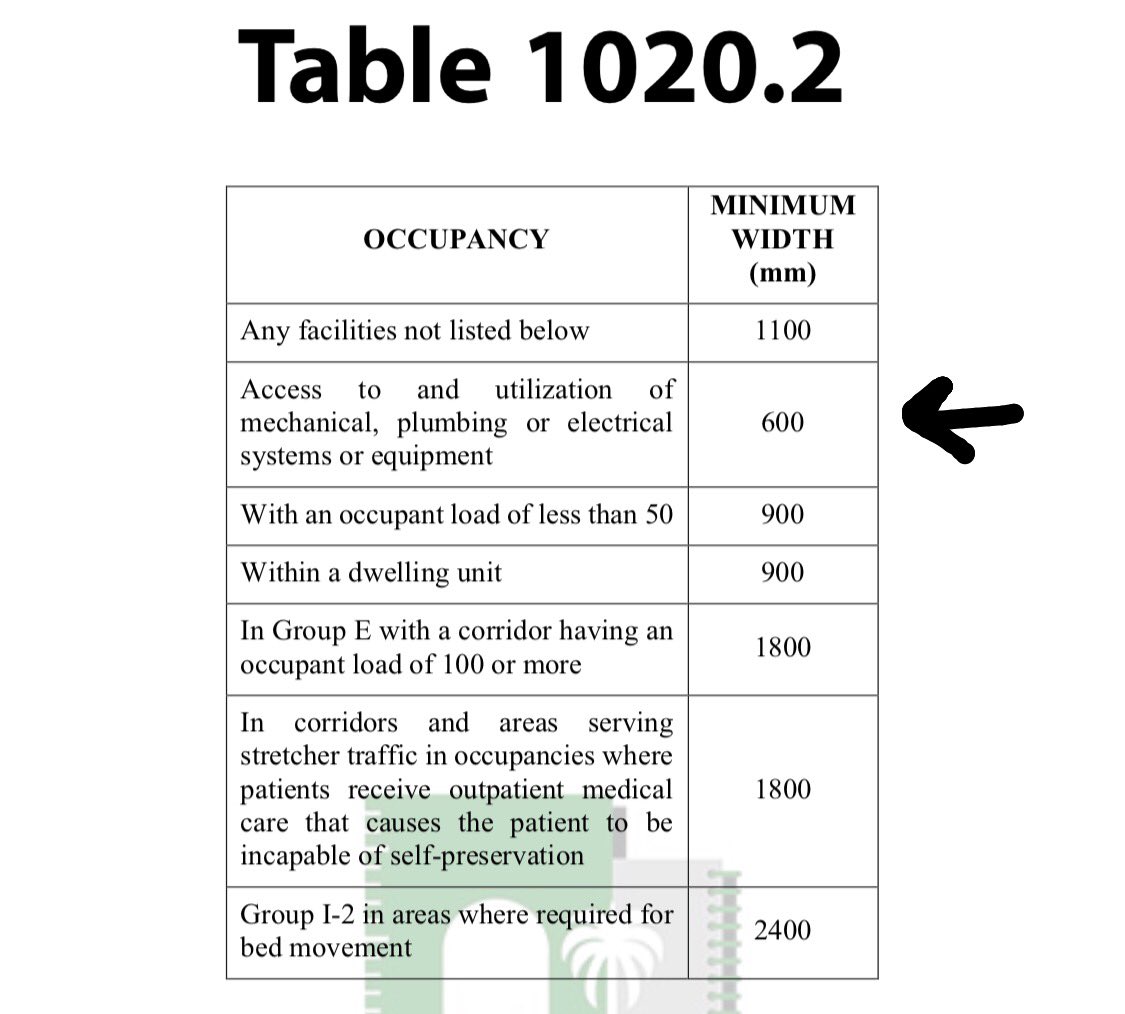

لايقل الحد الأدنى لعرض ممر الوصول لاستخدام الأنظمة الميكانيكية والكهربائية والأنابيب والمعدات عن 600 ملم .
SBC-801
Table 1020.2

3️⃣6️⃣
يجب ألا تمر سبل الهروب من خلال المطابخ وغرف التخزين وغرف الخِزانات (الدواليب ) أو أي حيّز يُستخدم لأغراض مشابهة .
SBC-801
البند 1016.2 / الفقرة (5)

3️⃣7️⃣

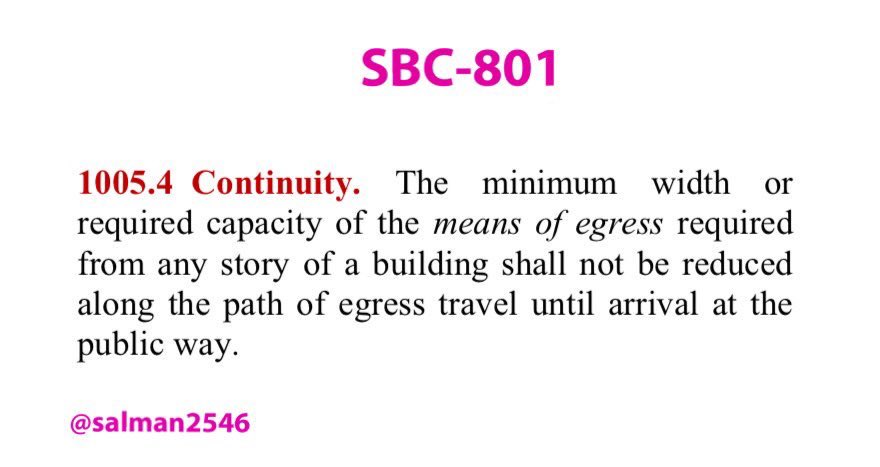

الإستمرارية :
يجب عدم تقليل عرض أو سعة سبل الهروب من أي طابق في المبنى وعلى إمتداد مسار الخروج حتى الوصول إلى الطريق العام " خارج المبنى"
SBC-801
البند 1005.4

3️⃣8️⃣
١) لايقل ارتفاع سقف سبل الهروب عن 2300ملم
٢) في حال وجود أجزاء ساقطة من السقف في سبل الهروب (ديكور مثلاً) فإنه يمكن تقليل الارتفاع ولكن بشرط لايقل عن 2000ملم
٣) لايجوز أن يزيد طول مسار الهروب الذي يوجد به ديكورات ساقطة عن ٥٠٪ من إجمالي مسار الهروب
1003.2 & 1003.3.1

3️⃣9️⃣

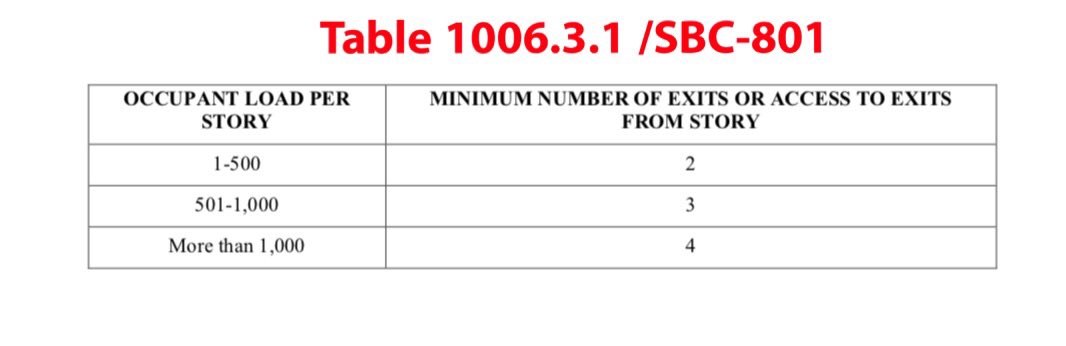

يجب توفير مخرجين على الأقل لكل طابق أو قطاع حريق في المستشفى على النحو التالي :
✔️عدد الأشخاص حتى 500 : مخرجين
✔️عدد الأشخاص بين 501-1000: ٣ مخارج طوارىء
✔️عدد الأشخاص أكثر من 1000شخص : ٤ مخارج طوارىء
SBC-801
البند 1006.3.1

4️⃣0️⃣

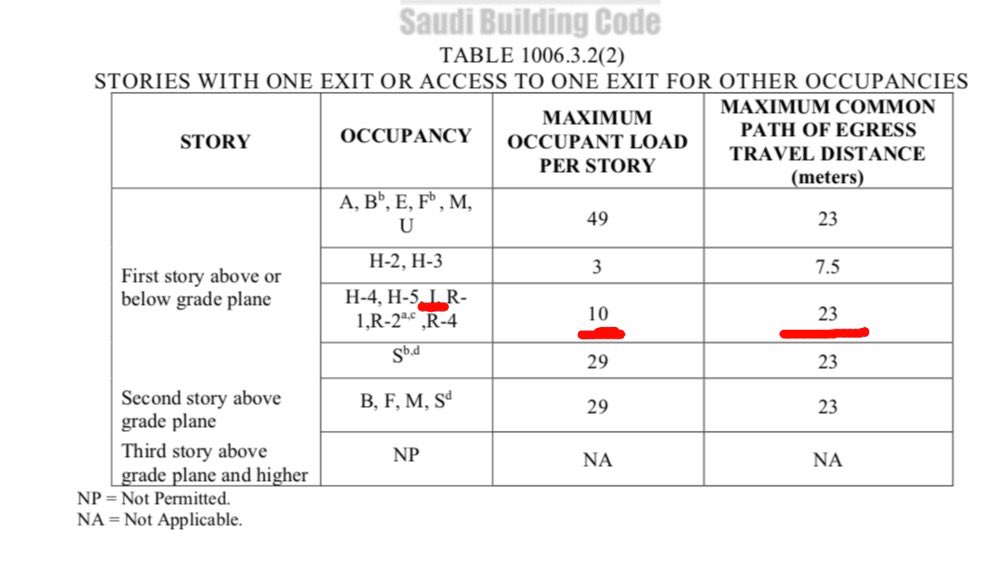

١) يُسمح بمخرج طوارىء واحد للطابق الأرضي أو القبو عندما لايزيد عدد شاغلي كل طابق عن 10 أشخاص ولاتتجاوز المسافة بين أبعد نقطة في الطابق وباب المخرج عن ٢٣م .
SBC-801
الجدول (2)1006.3.2

4️⃣1️⃣

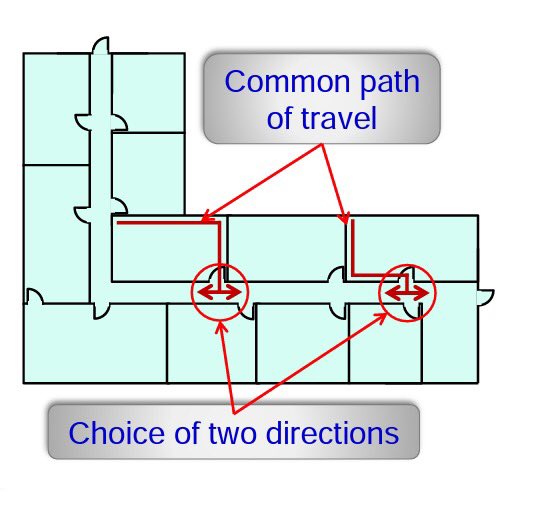

يجب ألا تتجاوز مسافة الهروب المشتركة في #المستشفيات عن ٢٣ م وهي المسافة المطلوبة للإختيار بين مسارين متجهين إلى مخرجين منفصلين ، كما يتضح من الرسم والجدول المرفقيْن .
SBC-801
Table 1006.2.1

4️⃣2️⃣

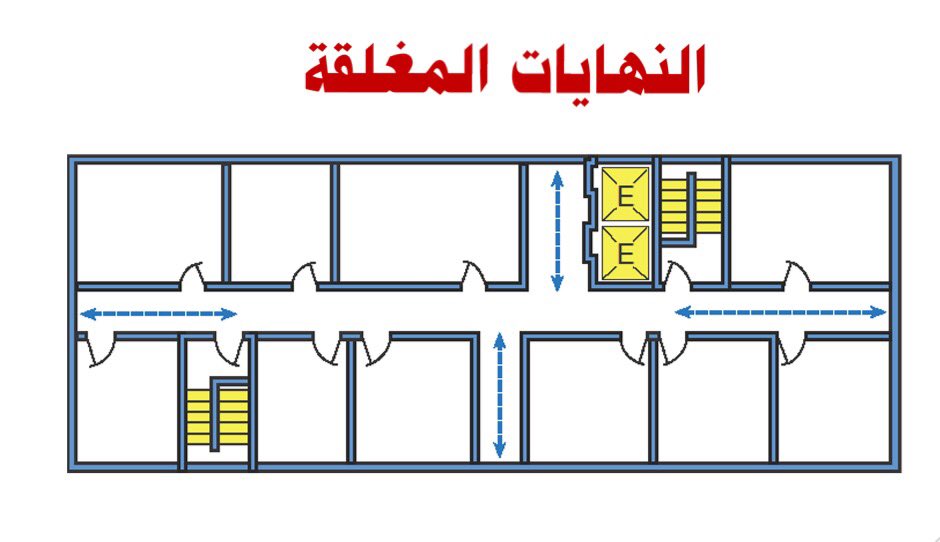

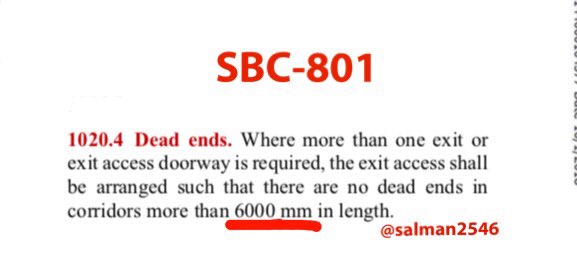

النهاية المغلقة أو المسدودة : ممر أو منطقة يكون الهرب منها في اتجاه واحد فقط ، ويجب ألا تزيد هذه المسافة في #المستشفيات عن 6م للوصول إلى المخرج .
SBC-801
البند 1020.4

4️⃣3️⃣

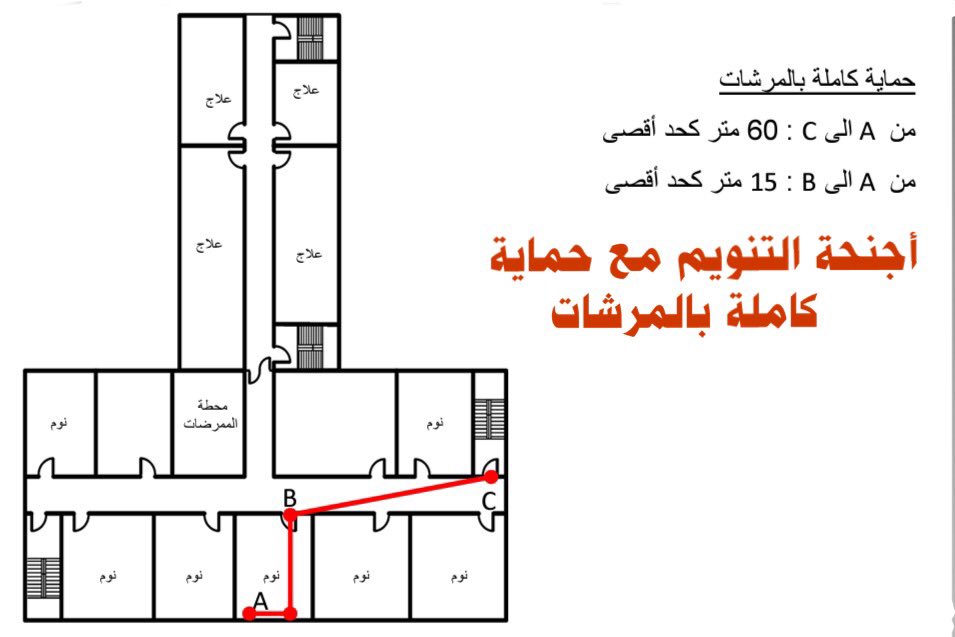

مسافات الإنتقال مع حماية بالمرشات:
١)من أي نقطة في غرفة التنويم إلى باب الغرفة لاتزيد عن15م
٢)من أي نقطة في جناح الرعاية بما في ذلك أجنحة التنويم إلى باب الجناح لاتزيد عن30م
٣)من أي نقطة في الغرفة إلى أقرب مخرج لاتزيد عن60م
407.4.2/SBC-201
SBC-201/407.4.4.3
الجدول1017.2

4️⃣4️⃣

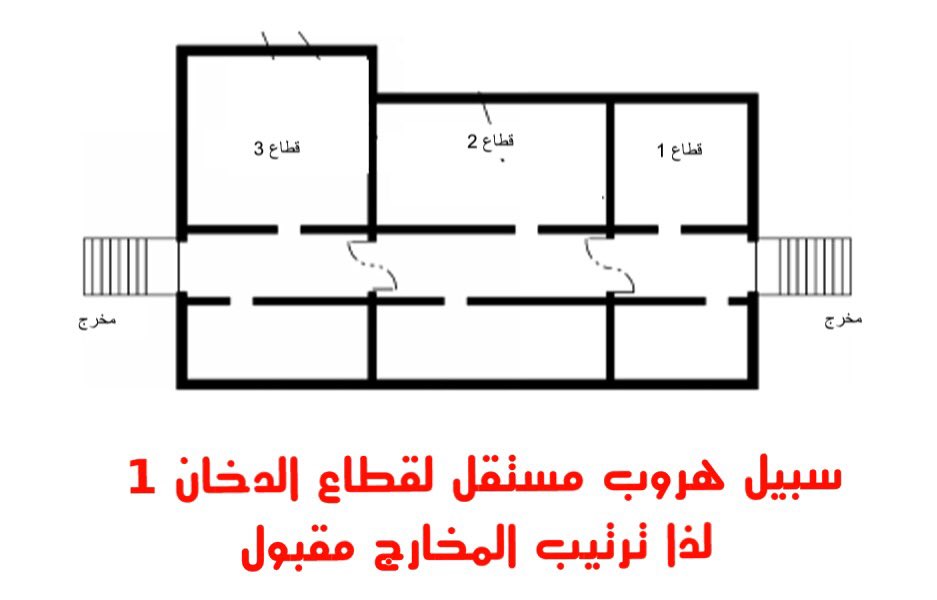

يشترط توفير سبيل هروب مستقل لكل قطاع دخان دون الحاجة للعودة إلى نفس قطاع الدخان الذي انطلقت منه سبل الهروب ،يظهر من الرسم أنه في حال نقل المرضى من القطاع 2 إلى 1 لايوجد مخرج متاح من القطاع 1 دون الإضطرار للعودة للقطاع 2 لذا يعتبر القطاع 1 نهاية مسدودة.
SBC-201
البند 407.5.2

4️⃣5️⃣

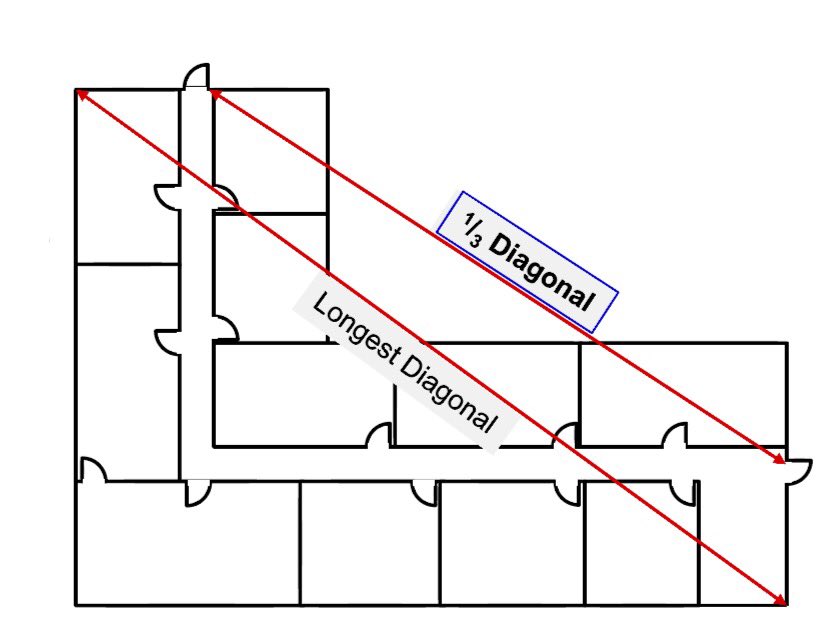

الفصل بين المخارج :
يجب توفير مخرجين بعيدين عن بعضهما البعض على مسافة لاتقل عن ثلث طول وتر (قُطْر) الطابق في حال المباني المحمية بالمرشات كالمستشفيات وتُقاس هذه المسافة على خط مستقيم يصل بين أبواب المخارج .
SBC-801
البند 1007.1.1

4️⃣6️⃣
يجب أن يتوفر لكل غرفة مأهولة باب هروب يؤدي مباشرة إلى ممر ، باستثناء الآتي :
١) الغرف التي لها أبواب تفتح مباشرة إلى خارج المبنى عند مستوى الطابق الأرضي .
٢) الغرف الموجودة داخل أجنحة الرعاية الطبية .
SBC-201
البند 407.4.1

4️⃣7️⃣
8 غرف تنويم هو الحد الأقصى لعدد الغرف المسموح بها في الجناح الواحد ويمكن زيادتها بأكثر من 8 غرف تنويم في حال :
١) تم ترتيب الجناح بحيث يوفر للمشرفين إمكانية المراقبة البصرية المباشرة والدائمة لغرف التنويم .
٢) حماية غرف التنويم بكواشف الدخان .
SBC-201
البند 407.4.4.5

4️⃣8️⃣
مقاسات قوائم وبسطات الدرج :
١) عرض النائم أو عمق البسطة لايقل عن 28 سم .
٢) ارتفاع القائم لايقل عن 10 سم ولا يزيد عن 18سم .
SBC-801
البند 1011.5.2

4️⃣9️⃣

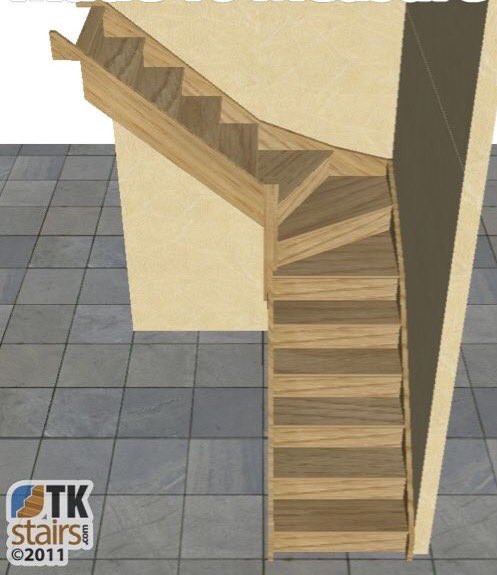

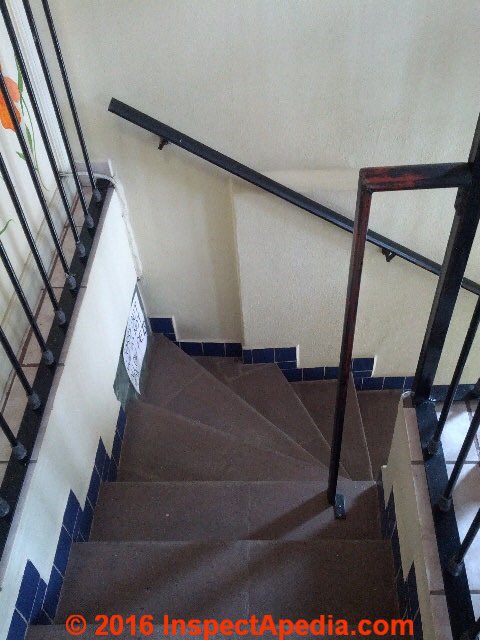

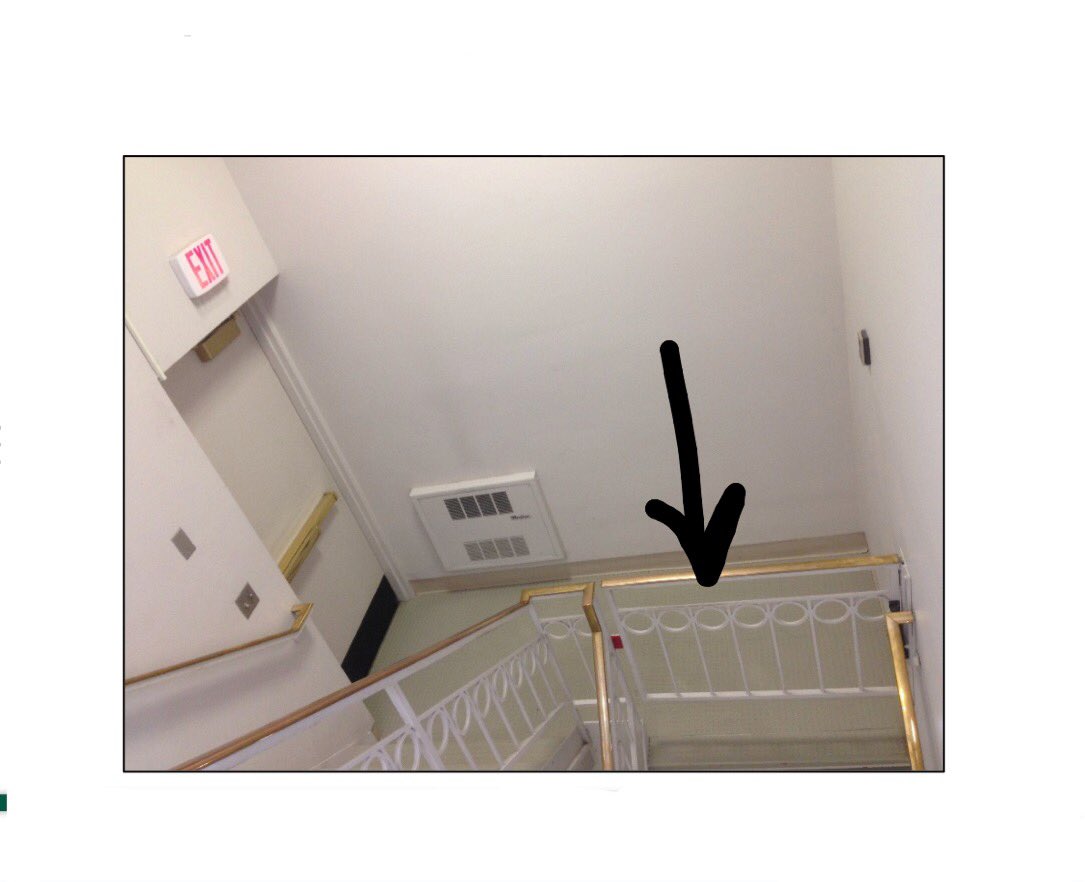

بسطات الدرج المقوّسة اللي فيها لفّة بهذا الشكل غير مسموح بها في سبل الهروب في #المستشفيات ، تسمى winder treads .
SBC-801
البند 1011.5.3

5️⃣0️⃣
يحظر عمل اختراقات أو ثقوب إلى أو من خلال سلالم الهروب الداخلية باستثناء ماهو مخصص ل:
١)معدات ومجاري التهوية والضغط
٢)مواسير نظام الرش الآلي
٣)الأنابيب الرأسية
٤)مجاري التمديدات الكهربائية التي تخدم السلالم
ويشترط حمايتها بأنظمة إيقاف حريق معتمدة .
SBC-801
البند 1023.5

5️⃣1️⃣

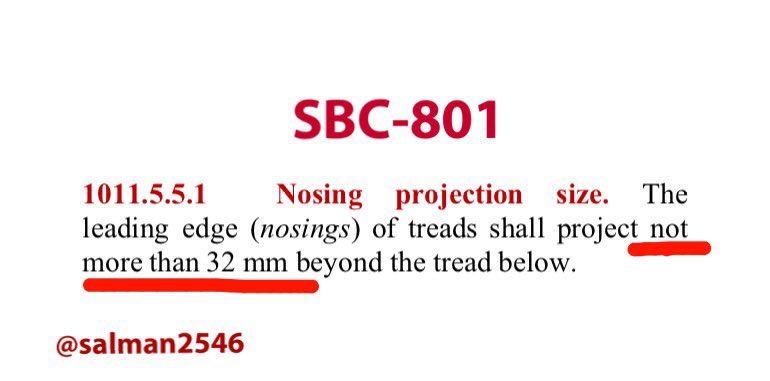

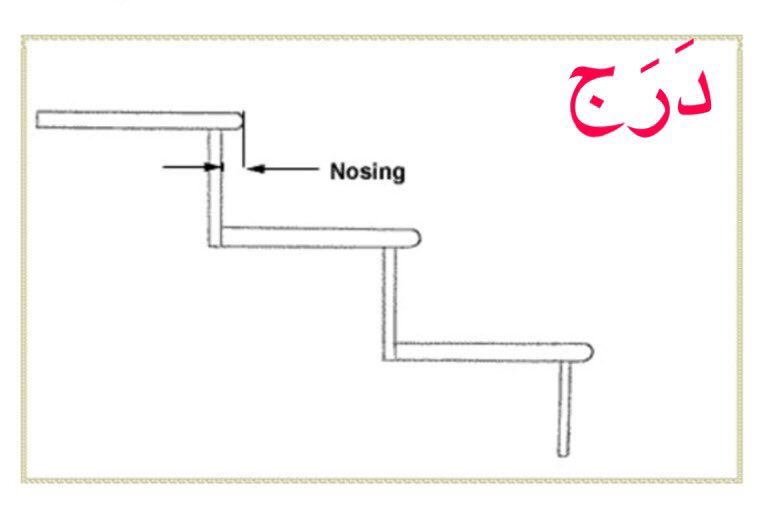

يسمى هذا البروز الموجود في دعسة الدرج ب "Nosing Projection Size" ويشترط ألا يزيد هذا البروز عن 3,2 سم .
SBC-801
البند 1011.5.5.1

5️⃣2️⃣
لايُسمح باستمرار سلالم الهروب الداخلية للقبو أو الأدوار أسفل الدور الأرضي إلا في حال تم تركيب حواجز معتمدة تمنع نزول الأشخاص ، ويشترط تركيب لوحات إرشادية للدلالة على الإتجاه الصحيح .
SBC-801
البند 1023.8

5️⃣3️⃣

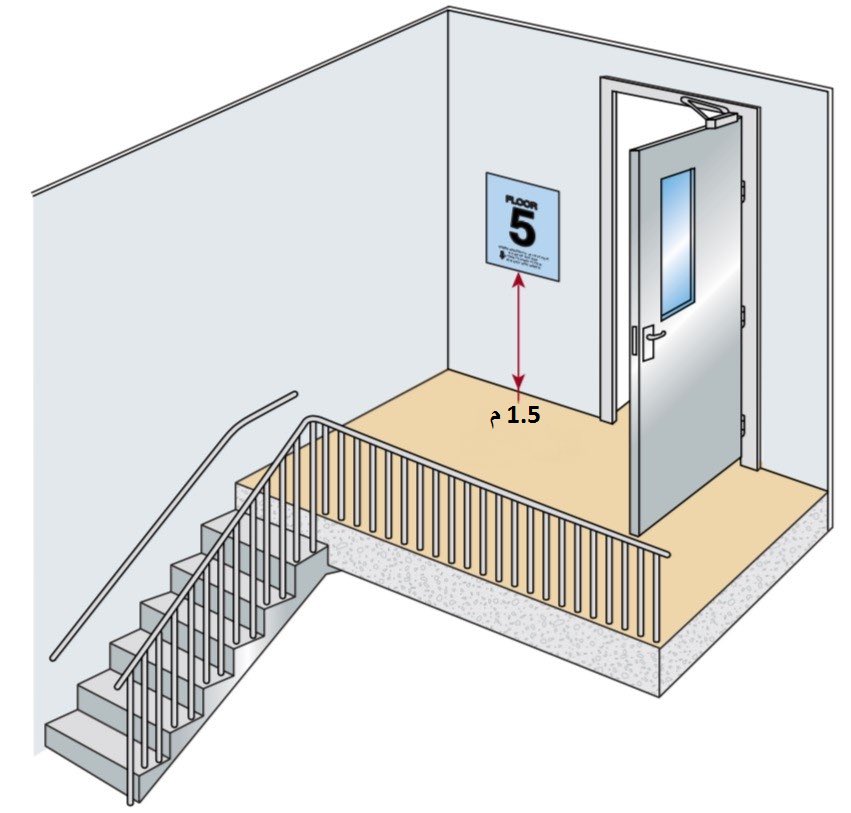

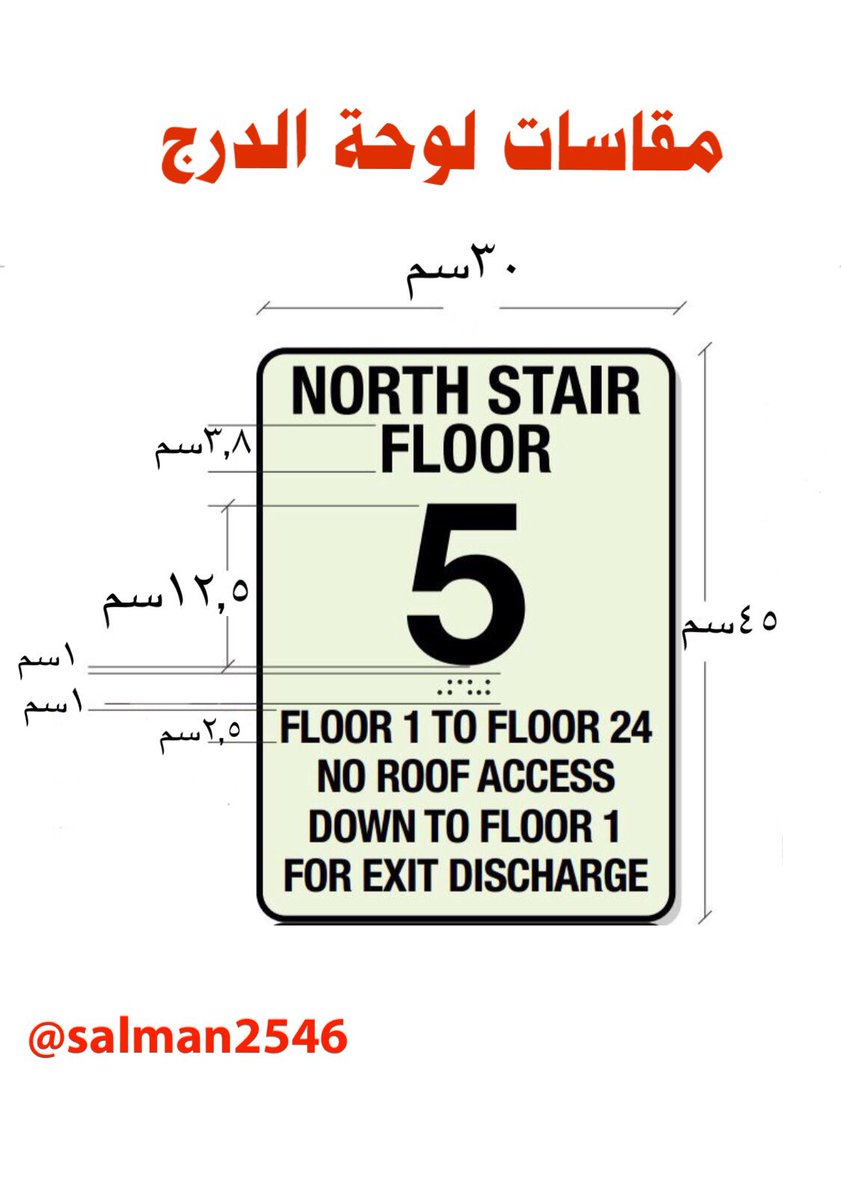

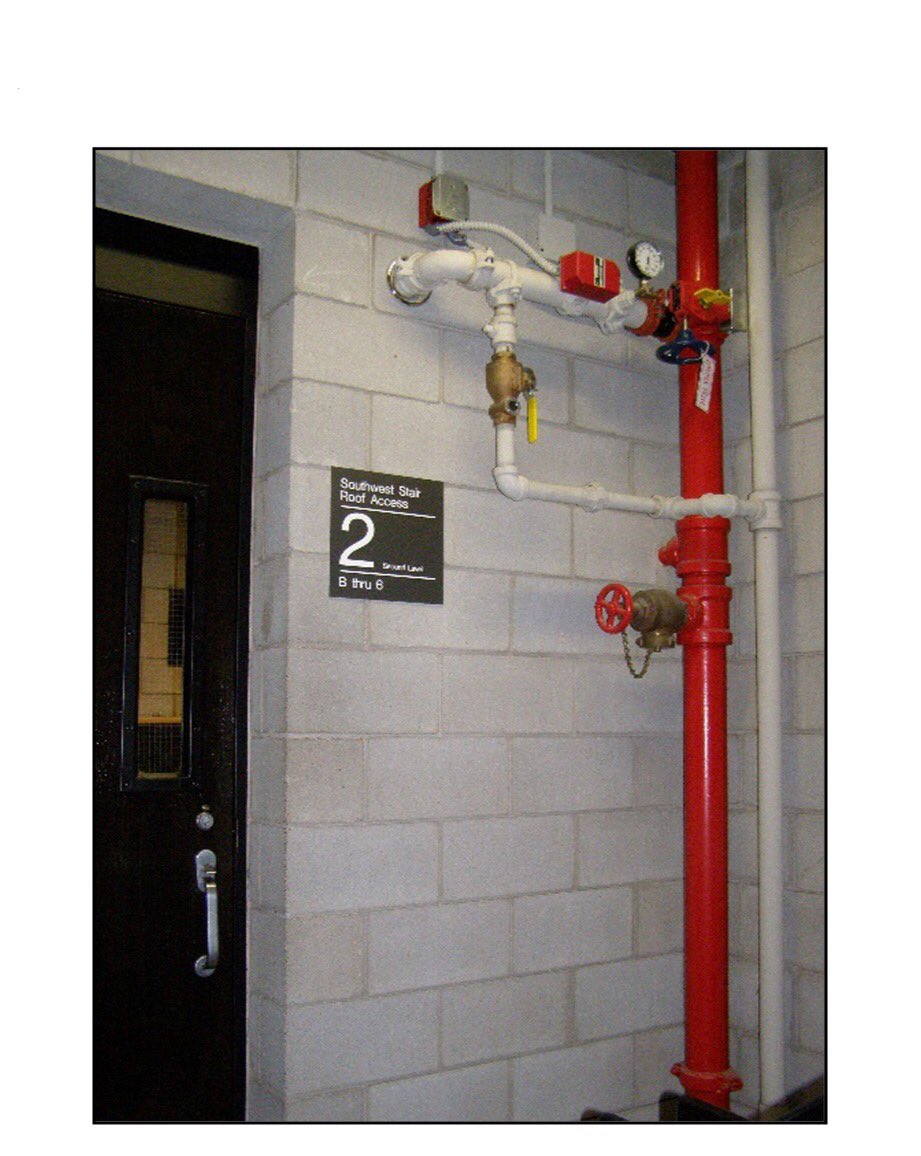

لوحات التعريف بسلالم الدرج مطلوب تركيبها في سلالم الهروب الداخلية التي تربط أكثر من ٣ طوابق ، ويشترط تركيبها في كل بسطة بحيث تكون مرئيّة بشكل واضح سواء كان الباب مفتوح أو مُغلق .
مرفق:
الإرتفاع اللي تُركّب عليه اللوحة والعبارات التي تحتويها ومقاساتها .
SBC-801
البند 1023.9

5️⃣4️⃣

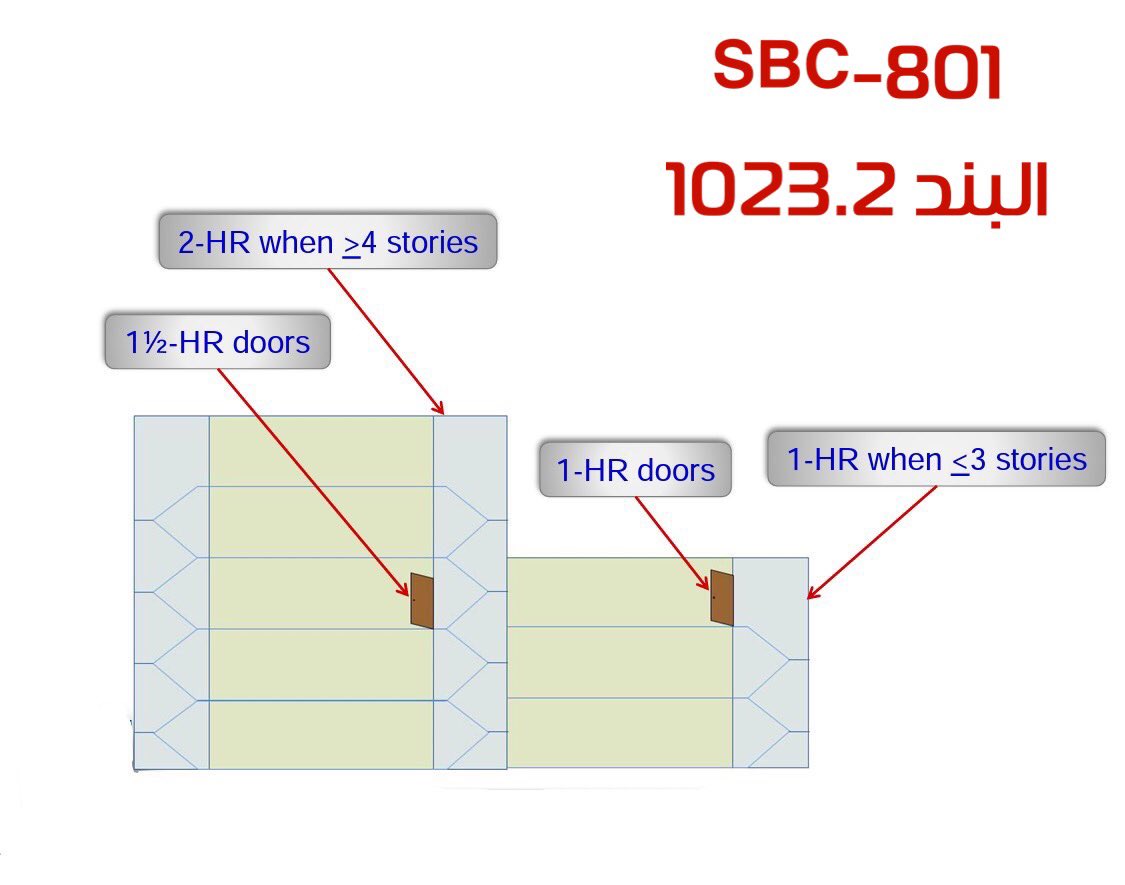

-في حال كانت سلالم الهروب الداخلية تصل بين 3أدوار أو أقل فإنه يجب ألا تقل مقاومة الجدران والباب عن ساعة.
-وفِي حال كانت السلالم تصل بين 4أدوار أو أكثر فإنه يجب ألا تقل مقاومة الجدران عن ساعتين والأبواب عن ساعة ونصف .
دور القبو يدخل ضمن عدد الطوابق أما الميزانين فلا يُحسب .

5️⃣5️⃣
هذه اللوحة للتعريف ب (ردهة المصعد) يتم تركيبها في سلالم الهروب الداخلية عندما يكون هناك بابين أو أكثر في بسطة الدرج ويكون أحد هذه الأبواب يؤدي مباشرة إلى ردهة مصعد مغلقة ، حيث توضع على الباب أو جواره مباشرة على خلفية متباينة والحروف بإرتفاع 2,5سم .
SBC-801
البند 1023.10

5️⃣6️⃣

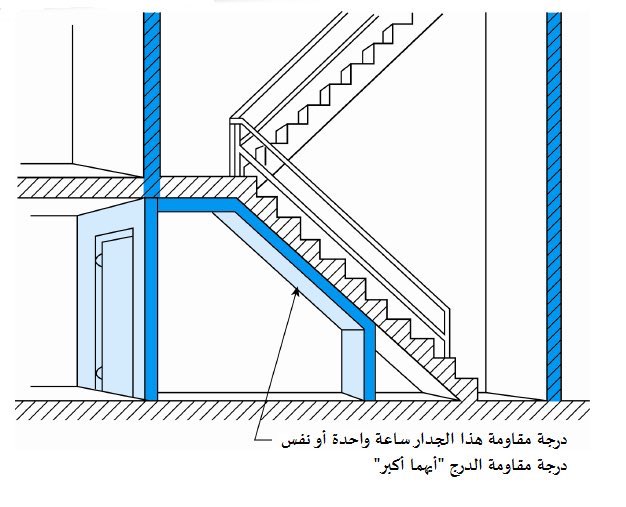

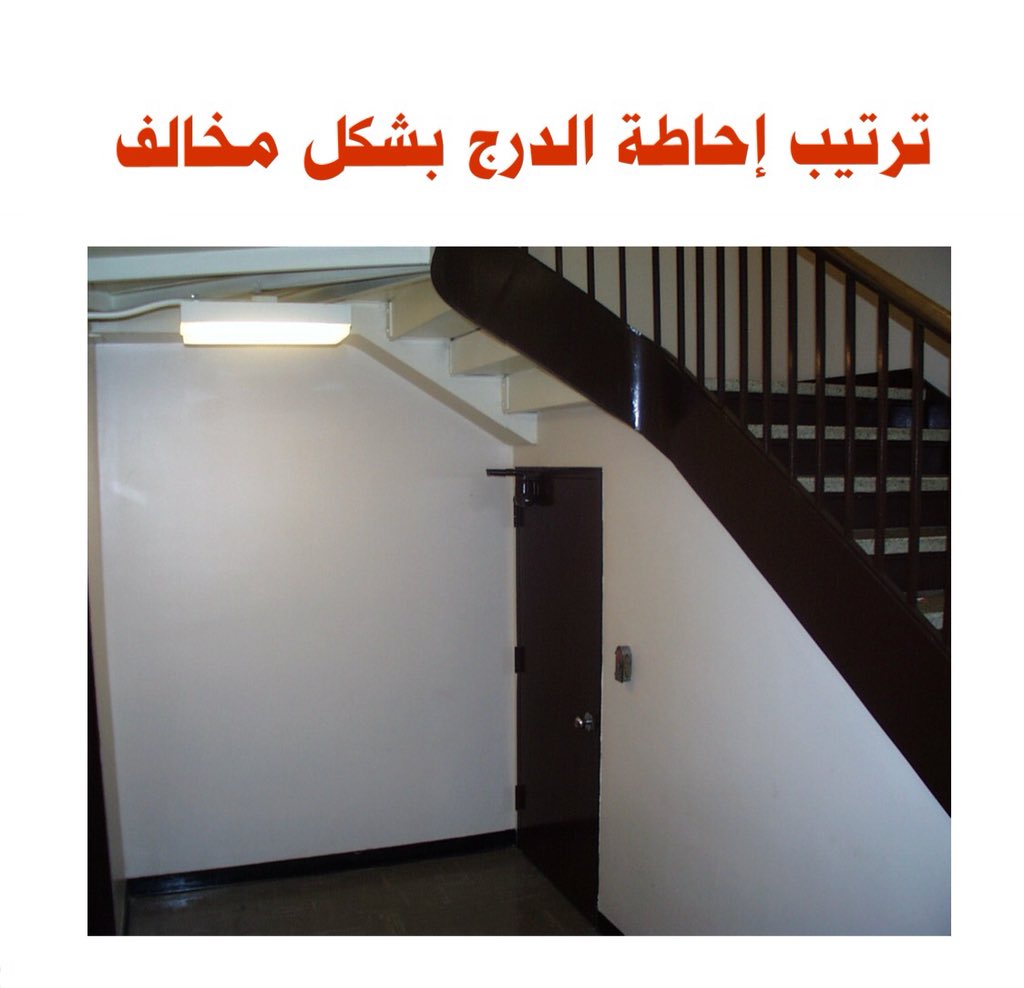

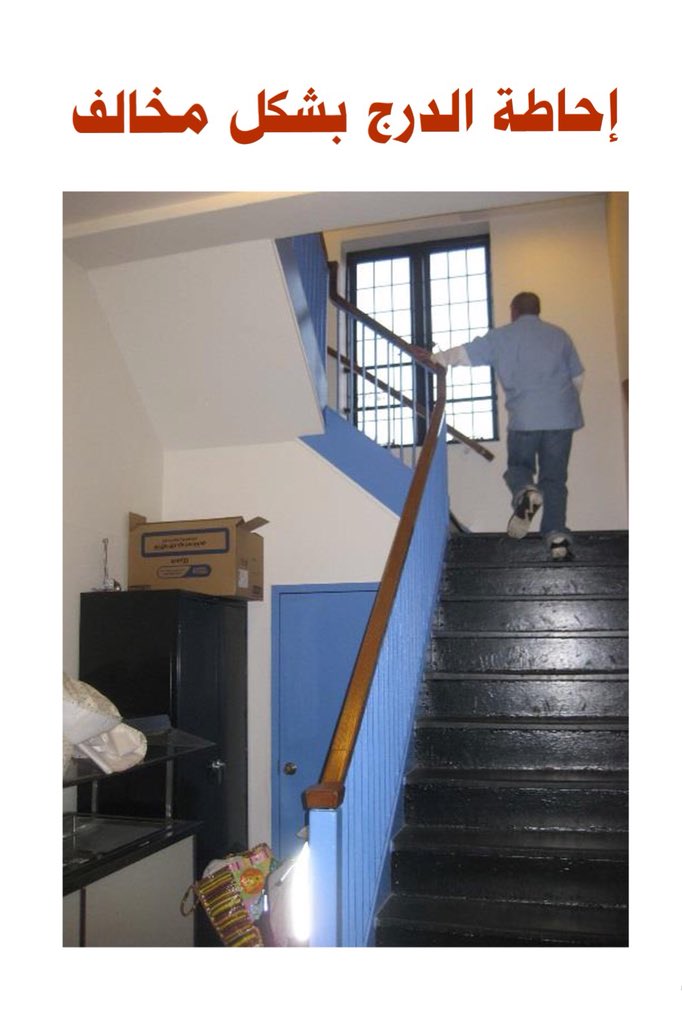

لايسمح بوجود الفراغ المغلق أسفل الدرج
إلا في حال :
١) تم فصل الفراغ وإحاطته بحواجز درجة مقاومتها للحريق ساعة واحدة أو لها نفس درجة مقاومة إحاطة الدرج "أيهما أكبر" .
٢) يكون الدخول لهذا الفراغ من خارج بيت الدرج .
SBC-801
البند 1011.7.3

5️⃣7️⃣
- لا يقل عرض بسطة الدرج عن عرض الدرج بحيث لاتقل جميعها عن 1100ملم . (البند 1011.2).
ولا يقل هذا العرض عن 1200ملم (مقاساً من وجه الدرابزينات ) في حال استعمال الدرج كجزء من سبل الهروب لذوي الإحتياجات الخاصة ( البند 1009.3) .
SBC-801

5️⃣8️⃣

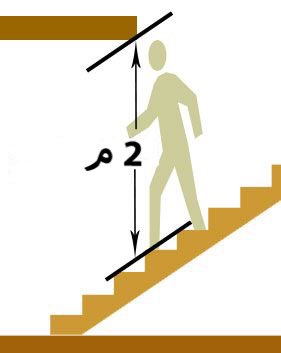

يجب ألا يقل إرتفاع سقف الدرج الصافي عن ٢م ، يتم قياسه كما هو موضح في الرسم المرفق ، ويجب المحافظة على هذا الإرتفاع على كامل عرض الدرج والبسطات .
SBC-801
البند 1011.3

5️⃣8️⃣
الإحاطة المحمية من الدخان لدرج الهروب الداخلية في #المستشفيات ،
وظيفتها ومتى تُطلب ودرجة الإحاطة 👇🏻
1023.11/SBC-201
403.5.4/SBC-201
405.7.2/SBC-201
909.20.2/SBC-201
1023.11.2/SBC-201

5️⃣9️⃣
متطلبات المنحدرات في #المستشفيات عند استخدامها كجزء من سبل الهروب .
SBC-801
الجزء 1012
