صور لتطور جمالونات السقف 📸 🏗️

صور من تطور تفكيك واجهة الجانب الشرقي 🚧

من العمل على الأبراج الجديدة من الداخل وكذلك العمل على انشاء المدرج الذي تم هدمه في بداية الاعمال داخل الملعب. 🚧

صور من تطور العمل داخل الابراج، اعادة بناء المدرج وتطور الجمالون الجنوبي 📸🚧

الجمالون الشمالي على وشك الإنتهاء كما هناك تقدم واضح في الجنوبي، وتستمر الاعمال على تفكيك واجهة الجانب الشرقي وعلى المدرج الجنوبي من الجانب الشرقي من الداخل.

الوضع الحالي للجمالون الشمالي والجنوبي 📸

⚠️ في المدرج الجديد الذي تم بناءه على الجانب الشرقي (عوضًا عن ما تم هدمه في بداية الأعمال اثناء صنع النفق اللوجيستي) ستعمل هذه البوابة على دخول الآلات الثقية والمعدات إلى الملعب حيث ستكون قابلة للفتح والغلق.

⚠️ في الأبراج الجديدة هناك تقدم في العمل عليها من الداخل والخارج حيث لن يتم هدم الأبراج القديمة حتى يتم الإنتهاء من البرجين الجديدين وتشغيلهما بشكلٍ كامل.

الجمالون الشمالي أكتمل ✅

صورة توضح اكتمال الجمالون الشمالي 💯

صور توضح موقف السيارات الذي يتم انشاءه عند منطقة لاسكينا وايضًا تظهر عملية التفكيك المستمرة في واجهة الجانب الشرقي 📸

يتواصل العمل في الجمالون الشمالي بعد اغلاقه هذا الاسبوع لكن يتم تركيب هذا التطويق أسفله وهي ما ستستغرق القليل من العمل خلال الأسابيع القليلة القادمة.

بالتوازي مع ذلك، فإن الجمالون الجنوبي في وضع شبه مغلق ويتبقى له قطعه واحده فقط من المتوقع الإنتهاء منها خلال الاسبوع المقبل. وكما رأينا في الجمالون الشمالي فإن القطعة الاخيرة تكون شاقة للغاية بسبب الدقة التي تتطلبها في التركيب.

في الجانب الشمالي والجنوبي يستمر العمل على الجانب بالكامل وبشكل عام فيما يخص التسريبات والشقوق والتنظيف، حيث انتهوا من تنفيذ أعمال حماية وصيانة مهمة للغاية بسبب أمطار الخريف والشتاء القادمة.

صور للعمل داخل الابراج الجديدة 📸

من تفكيك واجهة الجانب الشرقي 📸

من فيديو العمل vs الواقع.

صور توضح الوضع الحالي لواجهة الجانب الشرقي وموقف السيارات الجديد الذي يتم بناءه. 📸

بعد اغلاق الجمالون الجنوبي هتبدأ مرحلة جديدة فيما يخص أكثر الأعمال صعوبة وهو "سقف الملعب". 🏗️

في البداية خلينا نفتكر أن السقف بالكامل هيكون على 6 دعامات رئيسية، تم بالفعل صنع أكبر اثنين خلال الفترة الماضية.

طيب ايه اللي متبقى في الجمالونات الشمالية والجنوبية؟
افتح كده الصورة وشوف البتاعه اللي عامله زي المثلثات دي والحزام اللي بيدعم الجمالون كله من تحت ده. ده كده اللي متبقى في الجمالونات الشمالية والجنوبية.

طيب بعد ما يخلصو الاتنين جمالون الشمالي والجنوبي بقى بشكل نهائي ايه اللي المفروض يحصل؟
قالك الشركة هتبدأ تشتغل شمال وجنوب مش شرق وغرب، يعني هيبدأو اول حاجه يحطو اساسها ومن ثم يغطوها هو جزء السقف اللي فوق المدرج الشمالي والجنوبي.
واللي بالفعل تم البدأ في العمل على اساسهم.

وده فيديو بيوضح الفكرة بشكل أكبر 📽️.

وعلشان الواحد يتحرى الدقة بشكل أكبر وبما ان في حاجات كتير ممكن تتغير، مفيش معلومة أكيده بتقول انهم هيبدأو يغطو بعد وضع اساس المدرجين يعني ممكن يقولك لا انا هحط اساس السقف كله وفي الاخر اغطيه فاهمين؟

طيب وبعد الانتهاء من جزء السقف اللي هيكون فوق المدرجين الشمالي والجنوبي؟ قالك انا اول حاجه في حتة عارضة كبيرة كده على الجانب الشرقي هنزلها بمساعدة جرارات وقضبان انا هركبها.
وبعد كده اشتغل تحت على الـ 4 جمالونات الباقية واطلّع واحد واحد وبرضو بمساعدة القضبان والجرارات.

بس الموضوع صعب اوي أنك هتعمل جمالون كامل تحت صح؟
طيب عايزك تركز معايا كده في الجزء ده من الفيديو لأنه بيحصل في الحقيقة دلواقتي وبيجهزو لحاجه زي منصة هتكون واقفه على اعمده هيتم صنع عليها الجمالونات الأربعه.
بس زي ما قولت قبل كده مش عايزين نسبق الوقت خلينا ماشيين معاهم أول بأول.

خارج الملعب على الجانب الشرقي حاليًا، العمل مستمر في انشاء موقف السيارات الجديد والمبنى الكبير الجديد الذي سيكون بطول الجانب بالكامل.
الصورتين للوضع الحالي 📸

صوة من الداخل لجزء المدرج الذي سيكون قابل للرفع، حيث سيعمل على دخول الشاحنات والمعدات الثقيلة للبرنابيو.

الوضع الحالي للأبراج الجديدة من الداخل 📸

طيب عندي سؤال كده، ايه مصير الاجزاء النافذه من البرنابيو دي؟
الاطراف الاربعه النافذه من الجمالون خارج البرنابيو هيتم ازالتهم في نهاية الأعمال خالص. طيب ايه فايدتهم من الاساس؟ فايدتهم بجانب صنع توازن فا هنشوفها قدام لما يتم وضع الجرارات اللي هتحرك الجمالونات الاربعه.

أثناء تركيب القطع الجديدة أسفل الجمالونات والتي سبق وتحدثنا عنها. 🚧📸

صور من موقع العمل 🚧📸

بعد تركيب الأجزاء اسفل الجمالون الشمالي، والأن يتبقى القضيب المُطول اسفلهم مثل الموضح في الصورة الثانية، ومن ثم البدأ لفعل نفس الشيء في الجمالون الجنوبي.

حول البرنابيو يستمر تركيب الأجزاء المكملة لدعامات السقف *مشار لهم بالأصفر* قبل رفعها والتي سبق وتحدثنا عنها بأنها ستكون الاساس لجزء السقف الذي سيكون فوق المدرج الشمالي والجنوبي.
*اساس السقف فوق المدرج الشمالي والجنوبي محدد بالأسود*.

الوضع الحالي للجانب الشرقي حاليًا الذي يتم تفكيكه وبناء موقف السيارات الجديد به.

في الأبراج الجديدة بعد التجهيز الشدات المعدنية والخشبية تم البدأ بصب خرسانة أول طابق🚧

صور للأعمال المستمرة في الداخل على الممرات والمقاعد 🚧📸

البداية بتركيب القضبان والقطع الجديده اسف الجمالون الشمالي، وفي نفس الوقت استكمال تركيب المنصة التي سبق وتحدثنا عنها اسفل البرنابيو.

بخصوص لوحة الفيديو التي سيتم تركيبها في الملعب.

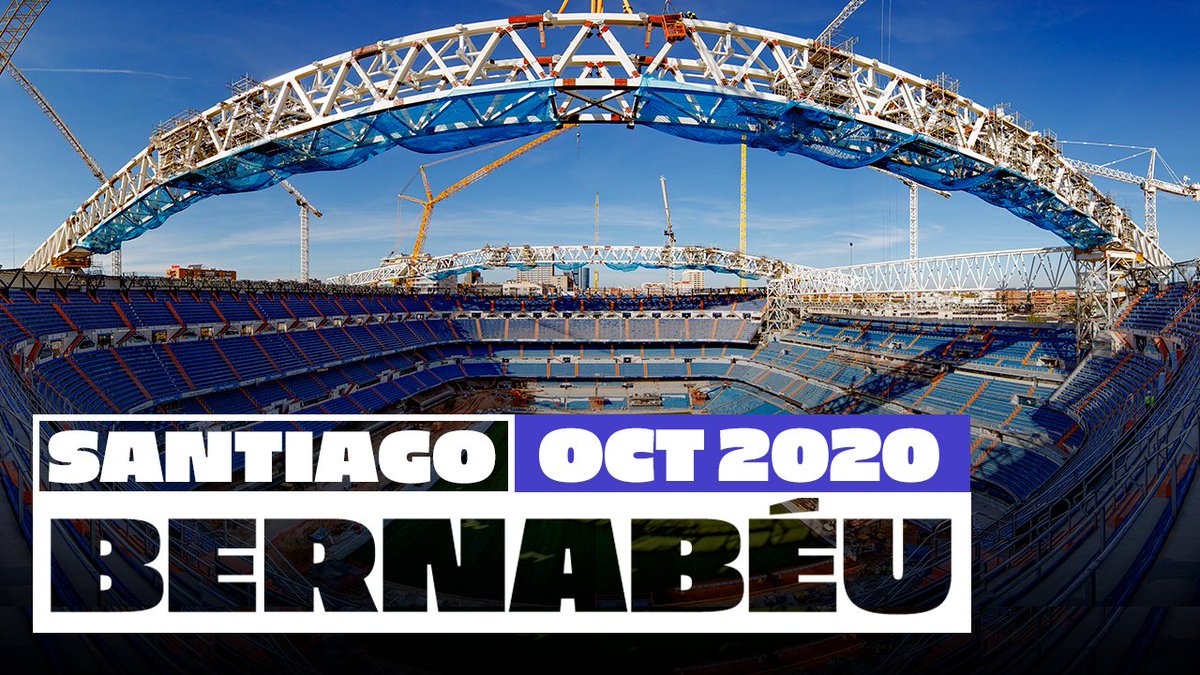

فيديو من الموقع الرسمي لعملية اغلاق جمالونات السقف 📽

صباح اليوم 📸

الأنفاق والممرات اللوجستية التي تم العمل عليها وحفرها طوال الصيف ⛏️ 🚧

صور توضح العمل من داخل الملعب على الجمالونات، حيث يتم تركب نفس تلك الرؤوس التي في الجمالون الشمالي في الجنوبي. 🏗️

من استكمال المدرج الجديد الذي سبق وتم هدمه في بداية العمل 🚧

في المدرجات والمنصة بالطرف الشمالي تم طلاء وتركيب بعض المقاعد، بالإضافة إلى القيام ببعض الاعمال لحمايتهم.

على الجانب الشرقي تم العمل على صب خرسانة الطابق التالي من موقف السيارات الجديد الذي يتم بناءه 🚧

تم استكمال تفكيك واجهة الجانب الشرقي بعد ان كانت هناك بعض العوائق من الداخل فيما يخص المداخن، المطابخ وغرف الجلوس لكن تم العمل عليها 🚧

يتواصل العمل على الأبراج الجديدة أيضًا حيث يتفوق البرج C الشمالي على B الجنوبي بطابق. 🚧

⚠️ في السؤال عن فائدة العمود المشار اليه في الصورة والمثبت عند الطرف الشمال غربي من الملعب وهناك اخر مثله في الشمال شرقي نهاية الشارع؟
بإختصار ان العمود ده هيدعم الأجزاء الجديده اللي هيتم تركيبها المشار اليها باللون الاصفر في الصورة التانية لأن هيكون لها جزء نافذ خارج البرنابيو

نفس فكرة القضبان اللي تم تركيبها في بداية العمل لدعم وصنع توازن للأجزاء النافذه من الجمالون خارج الملعب. (الصورة الأولى).
وفي الصورة التانية عاملين الجزء اللي انا معلم عليه بالأصفر ده انه يرتكز على العمود من فوق ونفس الكلام على الجزء اللي هيكون على نفس الجانب بس الطرف التاني.

مصير القضبان واعمدة الدعم والاجزاء النافذه دي هيبقى الازالة لكن في نهاية الاعمال مع اكتمال السقف والبدأ بتركيب هيكل الملعب من الخارج.

البرنابيو ليه 4 زوايا، عند كل ركن بيتم صنع جزء جمالون السقف اللي هيكون فوق المدرجات الشماليه والجنوبية (المشار اليه باللون الاصفر في الصورة الاخيرة) .. ومن ثم رفعهم وتركيبهم بعد الانتهاء منهم اولاً .. وثانيًا بعد استكمال الجمالونات الرئيسية من الداخل وتركيب باقي اجزائها.

أسبوع ممطر وعاصف للغاية في مدريد لكنه لم يكن عائقا أمام استمرار أعمال البرنابيو، حيث تستمر الأعمال اسفل الجمالونات الأساسية من الداخل.

صور أخرى توضح الجمالونات الرئيسية من الأسفل 📸

بالخروج من الملعب نرى بشكل واضح الخرسانة التي تم صبها في الأبراج الجديدة الأسبوع الماضي وتحدثنا عنها ..
الأعمال تستمر فيها كذلك لمواصلة صناعة باقي الطوابق. 🚧

على الجانب الشرقي من الملعب يتم استكمال تفكيك الواجهه وازالة ما تبقى من شباكها، بجانب استكمال الطابق الثاني والثالث من موقف السيارات الجديد.

من العمل على الأربع قطع، الذين سيتم رفعهم اعلى المدرجات الشمالية والجنوبية.🚧

كما يتم استكمال المنصة التي ستستخدم لوضع وصنع باقي اساس السقف عليها قبل رفعهم للأعلى.

ايضًا تم الانتهاء تقريبا من متجر أديداس الجديد الذي تم العمل عليه لتعويض ما تم ازالته على الجانب الشرقي في بداية الأعمال. تمت عمليات الطلاء والأبواب والإضاءة والأمن والمراحيض .. وقريبًا سيتم افتتاحه ليكون نقطة النهاية لجولة البرنابيو التي بإمكان الزوار القيام بها.
*الصورة قديمة*

واجهة وسقف الملعب والشركة المُصنعه له.

4 قطع اسفل الجمالونات هي ما تفصلهم على النهاية، قطعه اسفل الشمالي و 3 أسفل الجنوبي 🏗️

من العمل على طوابق الأبراج الجديدة 🚧

العمل على تفكيك واجهة الجانب الشرقي لازال مستمرًا 🚧

من العمل على إعادة انشاء المدرجات التي تم ازالتها في بداية العمل، من ضمن الخطة في الداخل ايضًا استبدال تلك الكشافات بالأحدث منها والأقل استهلاكًا للطاقة.

المتجر الجديد الذي سبق وتحدثنا على انه سيكون بديل لما تم هدمه على الجانب الشرقي. لم يتبقى امامه سوى القليل، ينقصه بعض التشطيبات المختلفة والمراجعات.

من العمل على الأبراج الجديدة 🚧📸

المنصة يتم استكمال تجهيزها لتدخل حيز العمل، سبق وتحدثنا على انها ستستخدم لصنع باقي جمالونات السقف عليها قبل رفعهم للأعلى🚧

الوضع الحالي للجانب الشرقي ومقارنته قبل التفكيك. 📸

من تركيب كراسي المدرجات الجديدة والتي تم انشاءها تعويضًا لما تم هدمها في بداية العمل .. وطلاء البعض الأخر. 🚧

أستكمالاً لتركيب المقاعد. 📹

بعض الحفر على الجانب الغربي (الذي سيتم تجهيزه لاحقًا ككهف لحفظ الواح العشب حين يتم اعتمادها).

توضيح أخر لفكرة العمدان التي سبق وشرحناها.

من العمل على اجزاء الجمالون والابراج والمنصة. 📸

يذكر انه تم افتتاح المتجر اليوم 👍

صور للعمل من داخل الأبراج الجديدة 📸☉

😴🏟

صور للوضع الحالي على الجانب الشرقي ومن داخل النفق اللوجيستي📸

من تطور واستكمال منصة العمل 📸

الوضع الحالي للأبراج الجديدة 🚧

بخصوص العوائد الإضافية للبرنابيو الجديد.

أنتهى أخيراً العمل أسفل الجمالونات الذي سبق وقد تحدثنا عنه بوضع القضبان الداعمه اسفلها، يمكننا أيضًا رؤية مدى تطور المنصة التي تحدثنا على انه سيتم صنع 4 جمالونات عليها بشكل عرضي ومن ثم رفعهم لأعلى .. يمكننا ايضًا مشاهدة مدى تطور الأبراج الجديده

أثناء تركيب القطع الأخيره من القضبان اسفل الجمالونات. 📸

اثناء تركيب المقاعد على المدرج الذي تم بناءه مؤخرًا عوضًا عن ما تم هدمه في بداية العمل على النفق اللوجيستي الذي تظهر بوابته في الصور.
سيتم وضع المقاعد على البوابة وستظهر كشكل المدرج بدون مشكله لكنها ستكون قابله للرفع والغلق.

⚠️ على الجانب الشرقي وبعد تفكيكه يتم التجهيز حاليًا لبدأ الخطوة الأولى فيما يخص المبنى الجديد الذي سيتم انشاءه بطول الجانب بالكامل والذي سيكون جزء من الملعب وليس منفصل وسبق وان تحدثنا عنه.

ووفقًا لذلك فعمليات الحفر على الجانب لازالت مستمره 🚧

العمل على موقف السيارات الجديد أيضًا لازال مستمر. 🚧

الاجزاء الجانبية الـ 4 مثل التي في الصورة الاولى ستأخذ دورها بالرفع خصوصًا مع اكتمال الجمالونات بالكامل لكن ينقص اكتمال اعمدة الدعم من الخارج مثل المشار لها بالسهم في الصورة الثانيه والسقالات التي يقف عليها العمال والمهندسين المشار اليها بالدائرة في نفس الصورة.

⚠️ في واحده من أكثر اللحظات المهمة في أعمال البرنابيو وكما تحدثنا سابقًا انه سيكون هناك 4 قطع جانبيه 2 فوق المدرج الشمالي و 2 فوق الجنوبي.
فها نحن ذا نقوم برفع وتثبيت أولى القطع الجانبية التي كان يتم تركيبها منذ فترة عند البرج C على الجانب الشمالي.

أثناء عملية رفع القطعة C (التسميه على حسب البرج الذي تم تركيبها عنده). 🏗️
يبلغ وزن هذه القطعة أكثر من 400 طن، تمت عملية الرفع عن طريق رافعتين كما هو موضح بالصور.

بعد الرفع والبدأ بعملية تركيبها في الجمالون الشمالي 🏗️

تحدثنا سابقًا انه لن يتم رفع أي قطعه من الأربعه إلا بعد الإنتهاء من صنع الأعمدة التي ستدعم هذه القطع من الخارج.
ترتيب رفع القطع سيكون كالتالي .. C وتم رفعها
ثم D تم الانتهاء من عمودها الداعم
ثم A تم الانتهاء من عمودها الداعم
ُثم B عمودها الداعم في مرحلته الأخيره
الصور لـ A و B

أما القطعة D فتم تجهيزها ليتم رفعها اليوم 💪

خارطة بأسماء القطع التي تحدثنا عنها للتوضيح أكثر، كل شيء بدأ من الطرف والجمالون الشمالي ومن ثم سنأتي للجنوبي. وكما تحدثنا سابقًا ان المدرج الشمالي والجنوبي هما اول ما سيتم تغطيتهما بالسقف الجديد لكن لازال امامنا الكثير.

يتم استكمال باقي الأعمال مثل منصة العمل، الأبراج الجديدة التي وصلت للطابق الرابع، عمليات الحفر على الجانب الشرقي وتواصُل العمل على موقف السيارات الجديد ايضًا. 🚧

⚠️ من داخل البرنابيو تُستكمل عمليات الحفر التي سبق وتحدثنا عنها تجهيزًا لصناعة "كهف حفظ العشب" والذي تم بالفعل البدأ في مرحلته الأولى.

صور توضيحية من الداخل للقطعة C التي تم تركيبها ويظهر من الصور كيفية أرتكاز أرجلها من الأسفل.
في الصورة الثالثة توضيح لمكان تركيب القطعه D ويظهر فيها عمودها الداعم من الخارج. 🏗️

صورة جديدة لموقف السيارات أيضًا الذي لازال أمامه بعض الوقت.

من عملية رفع القطة D اليوم، حيث كان من المفترض رفعها يوم الأحد الماضي لكن تم تأجيلها نظرًا للظروف الجوية 🏗️

بهذا الشكل نكون قد انتهينا من رفع القطع C و D فوق المدرج الشمالي ويتبقى رفع A و B اللذان تم الإنتهاء من أعمدتهما الداعمة من الخارج وإذا سمحت الظروف الجوية سيتم رفع A غدًا و B يوم السبت.

بالحديث عن الأبراج الجديدة فقد تم البدأ بالعمل على الطابق الخامس.
وفيما يخص منصة العمل التي تحدثنا على انه سيتم صنع باقي الجمالونات فوقها فهي على وشك الانتهاء. حيث تم وضع فوقها بلاطة او طبقة خرسانية لتجهيزها. 🚧
