من المهم أن تكون قيمة الجهد ثابتة في جميع الأوقات ضمن ± 5٪ من الجهد المصنف
ما أهمية ثبات الجهد؟
انخفاض الجهد يسبب ارتفاع درجة حرارة المحركات واحتراقها. بينما ارتفاع الجهد يسبب احتراق المصابيح الكهربائية كثيرًا.
ماذا تعني ± 5٪ ؟
تصور محطة تغذي 100 منزل بجهد 400 فولت ± 5٪
يتبع
ما أهمية ثبات الجهد؟
انخفاض الجهد يسبب ارتفاع درجة حرارة المحركات واحتراقها. بينما ارتفاع الجهد يسبب احتراق المصابيح الكهربائية كثيرًا.
ماذا تعني ± 5٪ ؟
تصور محطة تغذي 100 منزل بجهد 400 فولت ± 5٪
يتبع
تعني أن الجهد مسموح أن يهبط إلى 380 ويرتفع الى 420.
بطريقة أخرى ينبغي ألا يزيد جهد المنزل الأول عن 420 فولت ، وألا يقل جهد المنزل الأخير عن 380 فولت. وهذا يتطلب أحجام كيابل نحاس أكبر و تكاليف عالية لتقليل هبوط الجهد خصوصا للمسافات الطويلة.
وكيف يمكننا تعديل
يتبع
بطريقة أخرى ينبغي ألا يزيد جهد المنزل الأول عن 420 فولت ، وألا يقل جهد المنزل الأخير عن 380 فولت. وهذا يتطلب أحجام كيابل نحاس أكبر و تكاليف عالية لتقليل هبوط الجهد خصوصا للمسافات الطويلة.
وكيف يمكننا تعديل
يتبع
الجهد ليكون ضمن النطاق المسموح؟

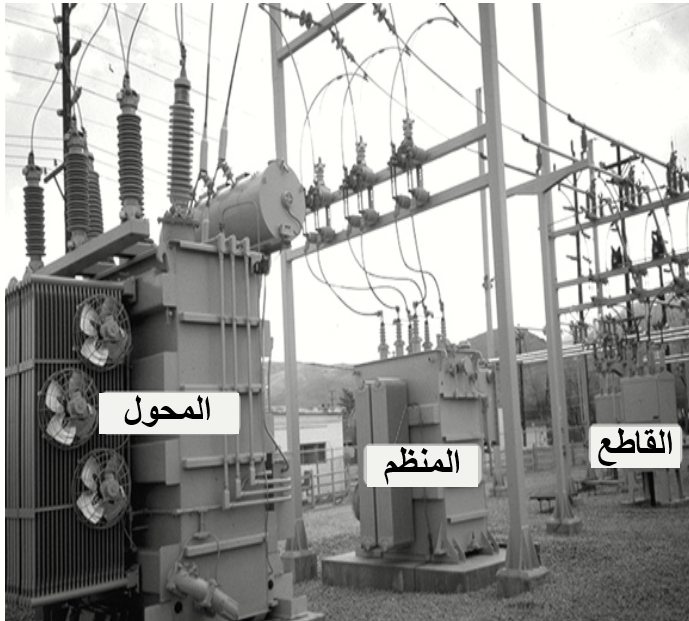

منظم الجهد (regulator) يشبه المحول كونه يغير الجهد برفعه أو انقاصه و يختلف عنه كون المنظم يغير الجهد باستمرار بصورة آلية دون تدخل ويقوم بذلك و المحول يعمل دون إيقاف تشغيل الاحمال.
يتم ذلك عن طريق تغيير نسبة عدد اللفات (turns ratio)
يتبع
منظم الجهد (regulator) يشبه المحول كونه يغير الجهد برفعه أو انقاصه و يختلف عنه كون المنظم يغير الجهد باستمرار بصورة آلية دون تدخل ويقوم بذلك و المحول يعمل دون إيقاف تشغيل الاحمال.
يتم ذلك عن طريق تغيير نسبة عدد اللفات (turns ratio)
يتبع
وبالتالي تغيير الجهد حيث يوجد على ملفات المنظم عدة مآخذ/مواضع (tap)
عند ارتفاع الأحمال في النهار ينخفض الجهد عندها يقوم المنظم بزيادة نسبة عدد لفاته ليعيد رفع الجهد ليكون ضمن المستوى المطلوب والعكس خلال انخفاض الأحمال. وذلك عن طريق محرك كهربائي (motor) يتم التحكم به بنظام
يتبع
عند ارتفاع الأحمال في النهار ينخفض الجهد عندها يقوم المنظم بزيادة نسبة عدد لفاته ليعيد رفع الجهد ليكون ضمن المستوى المطلوب والعكس خلال انخفاض الأحمال. وذلك عن طريق محرك كهربائي (motor) يتم التحكم به بنظام
يتبع

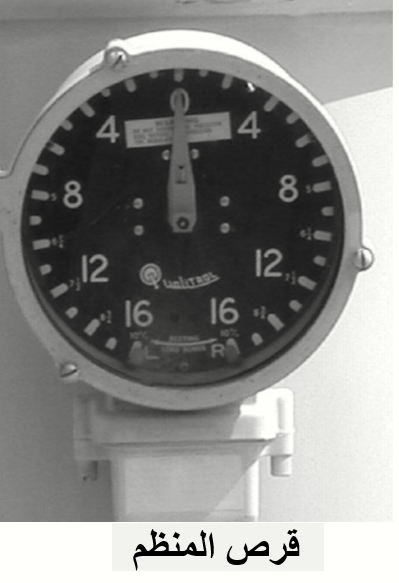

مغير المأخذ (load tap changer LTC) عادة يمكن للمنظم تغيير الجهد بنسبة ± 10٪ مكون من 33 مأخذ 16 مأخذ لزيادة الجهد و 16 مأخذ لإنقاصه إضافة إلى مأخذ المحايد أي لاتغيير (neutral tap). كل مأخذ يغير الجهد لـ 13.8 كيلو فولت ، بمقدار 86.25 فولت (أو بنسبة 0.625%)
يتبع
يتبع
هل يقلل التكاليف على شركة الكهرباء؟
نعم!
تصور خط تغذية (feeder) بطول 8 كم يغذي 5 محطات كل واحدة 2 MVA عند المحطة #5 قد يكون الجهد 11 KV (20% هبوط بالجهد) لكن بوضع المنظم مثلا قبل المحطة رقم 3 وجهدها مثلا 12.5 KV (10% هبوط بالجهد) لإعادة رفع الجهد لعملاء المحطات 3, 4 و 5.
يتبع
نعم!
تصور خط تغذية (feeder) بطول 8 كم يغذي 5 محطات كل واحدة 2 MVA عند المحطة #5 قد يكون الجهد 11 KV (20% هبوط بالجهد) لكن بوضع المنظم مثلا قبل المحطة رقم 3 وجهدها مثلا 12.5 KV (10% هبوط بالجهد) لإعادة رفع الجهد لعملاء المحطات 3, 4 و 5.
يتبع
فيقلل الفقد في الخط كما يتيح المنظم زيادة طول خط تغذية التوزيع لخدمة العملاء على مسافات طويلة من المحطة الرئيسية.
هل معناه أن الجهد يتغير لحظيا كلما تغير الحمل؟
لا طبعا!
يمنع إعداد تأخير الوقت (Time Delay) التغييرات اللحظية في الجهد وبالتالي يقلل من تآكل LTC.
يتبع
هل معناه أن الجهد يتغير لحظيا كلما تغير الحمل؟
لا طبعا!
يمنع إعداد تأخير الوقت (Time Delay) التغييرات اللحظية في الجهد وبالتالي يقلل من تآكل LTC.
يتبع
مثلا تحدد فترة التأخير 1 دقيقة. أي لابد أن يثبت الجهد على قيمة واحدة لمدة 1 دقيقة قبل أن يبدأ مغير المأخذ في العمل.
