ولن تجد هذا التنوع الصارخ الا في القوات المسلحة المصرية و سنتعرف هنا في هذا التقرير علي اهم الردارات العاملة لدينا .

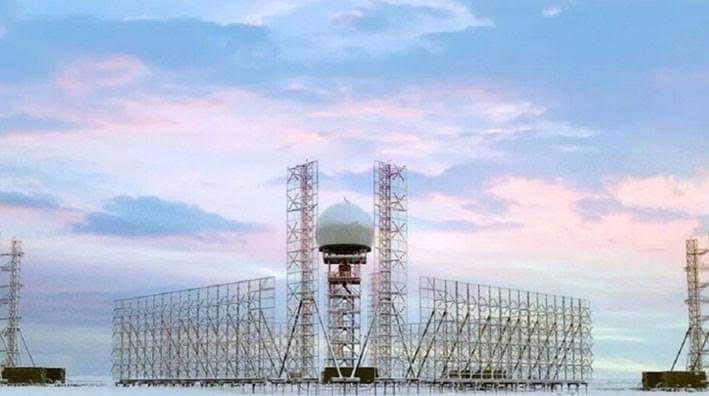

١ - رادار الإنذار المبكر والمسح الجوي الروسي بعيد المدى Rezonans-NE، المضاد للأهداف الشبحية والتي تمتلكه #مصر 👇
١ - رادار الإنذار المبكر والمسح الجوي الروسي بعيد المدى Rezonans-NE، المضاد للأهداف الشبحية والتي تمتلكه #مصر 👇
الرادار مُصمم للقيام بأعمال :-
- الإنذار المبكر والمسح الجوي بعيد المدى ضد الأهداف الشبحية و الصواريخ الجوالة والصواريخ الباليستية والأهداف الجوية ذات السرعات فوق الصوتية وفي مختلف الظروف الجوية، مع حصانة كبيرة جداً ضد مختلف وسائل الإعاقة والشوشرة الإلكترونية 👇
- الإنذار المبكر والمسح الجوي بعيد المدى ضد الأهداف الشبحية و الصواريخ الجوالة والصواريخ الباليستية والأهداف الجوية ذات السرعات فوق الصوتية وفي مختلف الظروف الجوية، مع حصانة كبيرة جداً ضد مختلف وسائل الإعاقة والشوشرة الإلكترونية 👇
- يصل مدي الرصد والتغطية ضد الصواريخ الباليستية إلى 1100 كم
- يصل أقصى ارتفاع لرصد الأهداف الجوية إلى 100 كم
- ويستطيع ان يتتبع 500 هدف جوي في وقت واحد
- له القدرة على توقع أماكن سقوط الصواريخ الباليستية
- الرادار له القدرك على توجيه الدفاع الجوي في نطاق يصل إلى 300 كم.👇
- يصل أقصى ارتفاع لرصد الأهداف الجوية إلى 100 كم
- ويستطيع ان يتتبع 500 هدف جوي في وقت واحد
- له القدرة على توقع أماكن سقوط الصواريخ الباليستية
- الرادار له القدرك على توجيه الدفاع الجوي في نطاق يصل إلى 300 كم.👇
٢ - رادار المسح الجوي التكتيكي والانذار المبكر بعيد المدى Commander SL العامل بقوات الدفاع الجوي المصري
- الـCommander SL هو بريطاني الصنع من إنتاج شركة BAE Systems للصناعات الدفاعية.
-
- يُعد رادار ثلاثي الأبعاد يعمل على النطاق S-Band و يتضمن النطاقين E / F-Band 👇
- الـCommander SL هو بريطاني الصنع من إنتاج شركة BAE Systems للصناعات الدفاعية.
-
- يُعد رادار ثلاثي الأبعاد يعمل على النطاق S-Band و يتضمن النطاقين E / F-Band 👇
- يقوم بمهام المسح الجوي وتعريف العدو والصديق ويمتلك قدرة هائلة لمقاومة كافة وسائل التشويش الإلكتروني ECCM
- يمتلك الرادار مدى مسح أفقي يصل الى 470 كم وسقف كشف يصل الى 30 كم لتغطية الارتفاع وتصل دقة الرصد الي انه يمكن رصد هدف علي ارتفاع 50 مترا فقط من مسافة 200 كم.👇
- يمتلك الرادار مدى مسح أفقي يصل الى 470 كم وسقف كشف يصل الى 30 كم لتغطية الارتفاع وتصل دقة الرصد الي انه يمكن رصد هدف علي ارتفاع 50 مترا فقط من مسافة 200 كم.👇

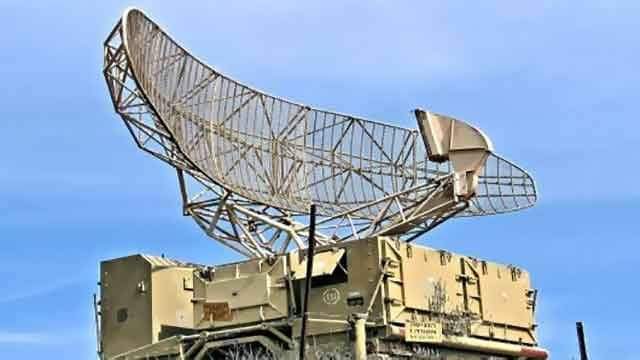

٣ - رادار P-14
هو رادار روسي ثنائي الابعاد مخصص للانذار المبكر ويصل مداه الراصد الى 600 كلم ويصل الى ارتفاع 50 كلم.
-الرادار تم تطويره بأنظمة حماية مضادة للتشويش والاعاقة السلبية بالاضافة لأنظمة معالجة بيانات وانظمة دعم وتبادل معلوماتي مع انظمة الدفاع الجوي والرادار الاخرى.👇
هو رادار روسي ثنائي الابعاد مخصص للانذار المبكر ويصل مداه الراصد الى 600 كلم ويصل الى ارتفاع 50 كلم.
-الرادار تم تطويره بأنظمة حماية مضادة للتشويش والاعاقة السلبية بالاضافة لأنظمة معالجة بيانات وانظمة دعم وتبادل معلوماتي مع انظمة الدفاع الجوي والرادار الاخرى.👇
- يستطيع الرادار ان يتعقب مصادر التشويش نفسها بجانب امكانية معالجة اوتوماتيكية
لبيانات 120 هدف خلال 10 ثواني في دورة المسح الجوي الالكتروني الواحدة.
٤- رادار P-18
هو رادار روسي مبني على الرادار P-12 في الاساس ولكن بقدرات اكبر.👇
لبيانات 120 هدف خلال 10 ثواني في دورة المسح الجوي الالكتروني الواحدة.
٤- رادار P-18
هو رادار روسي مبني على الرادار P-12 في الاساس ولكن بقدرات اكبر.👇
- تم تطوير هذه الرادارات الى الفئة P-18-2 بالقدرات الاتية :
1- امكانية كشف الطائرات الشبحية (هذا الرادار استطاع ان يكشف طائرة الشبح الامريكية التي اسقطتها الدفاعات الجوية الصربية في كوسوفو سابقا).👇
1- امكانية كشف الطائرات الشبحية (هذا الرادار استطاع ان يكشف طائرة الشبح الامريكية التي اسقطتها الدفاعات الجوية الصربية في كوسوفو سابقا).👇
2- تغيير هوائيات الاستشعار القديمة من نوعية الانابيب المفرغة (Vacuum Tubes) بأخرى حديثة من المواد الصلبة (Solid-State) لزيادة الاداء.
3- معالج رقمي لاشارات الرادار (Radar Signal Digital Processor) وآخر رقمي لتحديد الاهداف المتحركة (DMTI Digital Moving Target Indication)👇
3- معالج رقمي لاشارات الرادار (Radar Signal Digital Processor) وآخر رقمي لتحديد الاهداف المتحركة (DMTI Digital Moving Target Indication)👇
بالاضافة لأنظمة كمبيوترية لمعالجة البيانات واختبار الاداء.
4- معدات معالجة بيانات ووصلة بيانية بأنظمة التحكم النيراني الاوتوماتيكية الحديثة بالاضافة لنظام تحكم اوتوماتيكي للترددات.
5- نظام تصدي للتشويش والاعاقة الالكترونية المعادية ومعدات مضادة للتداخل الرقمي السلبي للاشارات.👇
4- معدات معالجة بيانات ووصلة بيانية بأنظمة التحكم النيراني الاوتوماتيكية الحديثة بالاضافة لنظام تحكم اوتوماتيكي للترددات.
5- نظام تصدي للتشويش والاعاقة الالكترونية المعادية ومعدات مضادة للتداخل الرقمي السلبي للاشارات.👇
- يصل مدى الكشف الراداري الى 270 كلم ويصل اقصى ارتفاع الى 35 كلم بالاضافة لأمكانية كشف هدف على ارتفاع 500 متر من مسافة 60 كلم بجانب امكانية رصد الاهداف الجوية المسؤولة عن عمليات الاعاقة والشوشرة الالكترونية وتتبعها بكفاءة تامة.👇
٥ -- رادار POST 3M
هو رادار كشف سلبي روسي الصنع ويعتبر من اقوى انواع الرادارات
السلبية لقدرته على كشف جميع انواع الطائرات متضمنة الطائرات الشبحية
والمقاتلات والقاذفات وطائرات الاستطلاع والانذار وطائرات النقل.👇
هو رادار كشف سلبي روسي الصنع ويعتبر من اقوى انواع الرادارات
السلبية لقدرته على كشف جميع انواع الطائرات متضمنة الطائرات الشبحية
والمقاتلات والقاذفات وطائرات الاستطلاع والانذار وطائرات النقل.👇
- يتميز هذا الرادار بقدرته على كشف جميع انواع ترددات الطائرات الحالية ويستطيع تحليلها وتحديد اتجاهها وسرعتها.
ليصل الى 800 كلم.
- تمتلك مصر 13 رادارا منه يتم تحديثهم باستمرار.👇
ليصل الى 800 كلم.
- تمتلك مصر 13 رادارا منه يتم تحديثهم باستمرار.👇
٦ - رادار TPS-63
هو رادار ثنائي الابعاد للمسح الجوي وتوفير البيانات للعمليات الجوية امريكي متطورحصلت عليه مصر ثم بدأت في تجميعه محليا ثم تصنيعه بنسبة بدأت ب47% كمرحلة أولى ثم 75% في المرحلة الثانية واخيرا 95% في المرحلةالثالثة ويوجد منه 42 وحدة في مصر الآن.👇
هو رادار ثنائي الابعاد للمسح الجوي وتوفير البيانات للعمليات الجوية امريكي متطورحصلت عليه مصر ثم بدأت في تجميعه محليا ثم تصنيعه بنسبة بدأت ب47% كمرحلة أولى ثم 75% في المرحلة الثانية واخيرا 95% في المرحلةالثالثة ويوجد منه 42 وحدة في مصر الآن.👇
- يبلغ المدى الراصد للرادار 280 كلم واقصى ارتفاع 12 كلم ويستطيع كشف الاهداف الجوية ذات المقطع الرداري المنخفض من مسافة 150 كلم.
٧ - الرادار الأمريكي AN-SPS-48E
يعمل الرادار بقدرة علي الكشف 360 درجة ومايجعله متميزا انه يستطيع كشف الاهداف التي تحلق علي ارتفاع منخفض 👇
٧ - الرادار الأمريكي AN-SPS-48E
يعمل الرادار بقدرة علي الكشف 360 درجة ومايجعله متميزا انه يستطيع كشف الاهداف التي تحلق علي ارتفاع منخفض 👇
والاهداف التي تحلق علي ارتفاعات شديدة الارتفاع احد المصادر يتحدث عن قدرة كشف حتي مليون قدم ، والطائرات الاسرع من الصوت علي مختلف ارتفاعات التحليق ، وكذلك المروحيات وحتي الصواريخ الباليستية 👇
والصواريخ الكروز حتي ذات المقطع الراداري المنخفض بمدي 400 كم ويوفر معلومات حول المسافة بين الرادار والهدف وارتفاع التحليق ويستخدم الحيز E band و F band
٨ - رادار TPS-5
رادار امريكي , و هو رادار ثلاثي الابعاد
تمتلك مصر 5 رادارات منه
يبلغ مداه 750 كم👇
٨ - رادار TPS-5
رادار امريكي , و هو رادار ثلاثي الابعاد
تمتلك مصر 5 رادارات منه
يبلغ مداه 750 كم👇
متخصص في كشف الصواريخ الباليستية والتكتيكية
يعمل مع بطاريات صواريخ Patriot وصواريخ Hawk الامريكية.
بمقدوره رصد الطائرات المعادية من مسافة 550 كم و على ارتفاع 30 كم
اما الصواريخ الباليستية فيستطيع رصدها على ارتفاع 300 كلم
تم تحديث الرادار بكوادر مصرية👇
يعمل مع بطاريات صواريخ Patriot وصواريخ Hawk الامريكية.
بمقدوره رصد الطائرات المعادية من مسافة 550 كم و على ارتفاع 30 كم
اما الصواريخ الباليستية فيستطيع رصدها على ارتفاع 300 كلم
تم تحديث الرادار بكوادر مصرية👇

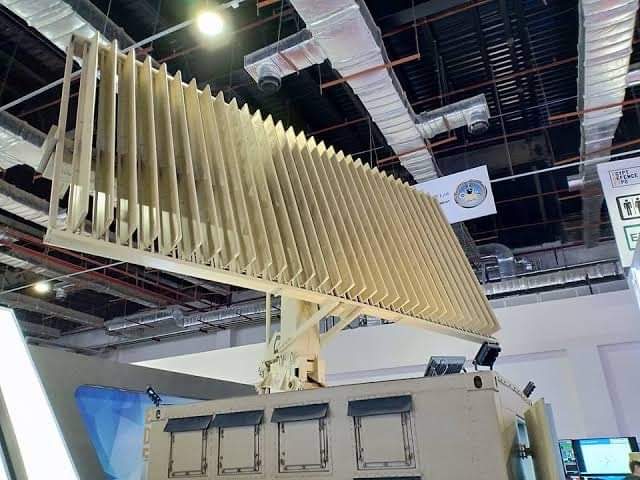

٩ - الرادار المصري الجديد ESR-32A
وهو صناعة مصرية ١٠٠٪
يستطيع كشف الهدف من مسافة 250 كيلو متر وارتفاع 12 كيلو متر،

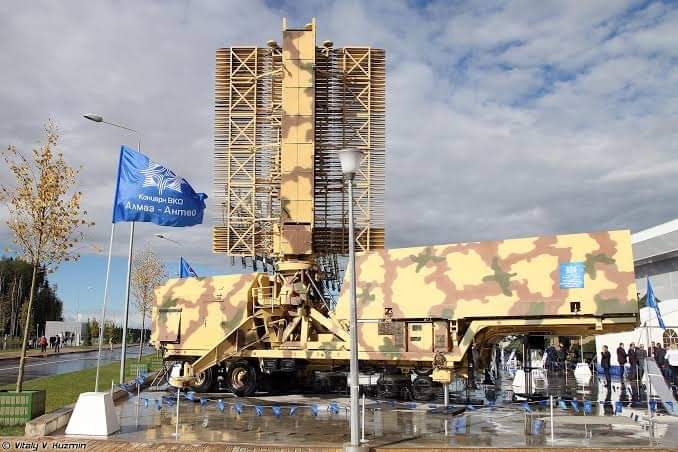

- علاوة علي ذلك الرادارات التي تمتلكها منظومات الدفاع الجوي مثل رادار منظومة s300vm ومنظومات البوك ام و التور ام والبيتشورا الروسية و الهوك الامريكية👇
وهو صناعة مصرية ١٠٠٪
يستطيع كشف الهدف من مسافة 250 كيلو متر وارتفاع 12 كيلو متر،
- علاوة علي ذلك الرادارات التي تمتلكها منظومات الدفاع الجوي مثل رادار منظومة s300vm ومنظومات البوك ام و التور ام والبيتشورا الروسية و الهوك الامريكية👇
