تحت هذي التغريدات راح نتكلم عن الـ SLD احد اشهر واهم المخططات الكهربائية للمباني ، مشروعنا اللي بنشرح عليه راح يكون مجمع عمائر سكنية ⬇️
#eeng_wl

1️⃣
SLD هو اختصار لـ Single Line Diagram وهو مخطط هندسي كهربائي يقوم بتوضيح مسار الشبكة الكهربائية للمبنى كاملًا من اول نقطة ( المحول ) حتى اخر نقطة ( لوحة التوزيع الداخلي )

2️⃣
الـ SLD يحتوي على معلومات شاملة للنظام الكهربائي مثل سعة المحول ، حجم الكيابل الكهربائية ، ارقام لوحات التوزيع الرئيسية و الفرعية

3️⃣

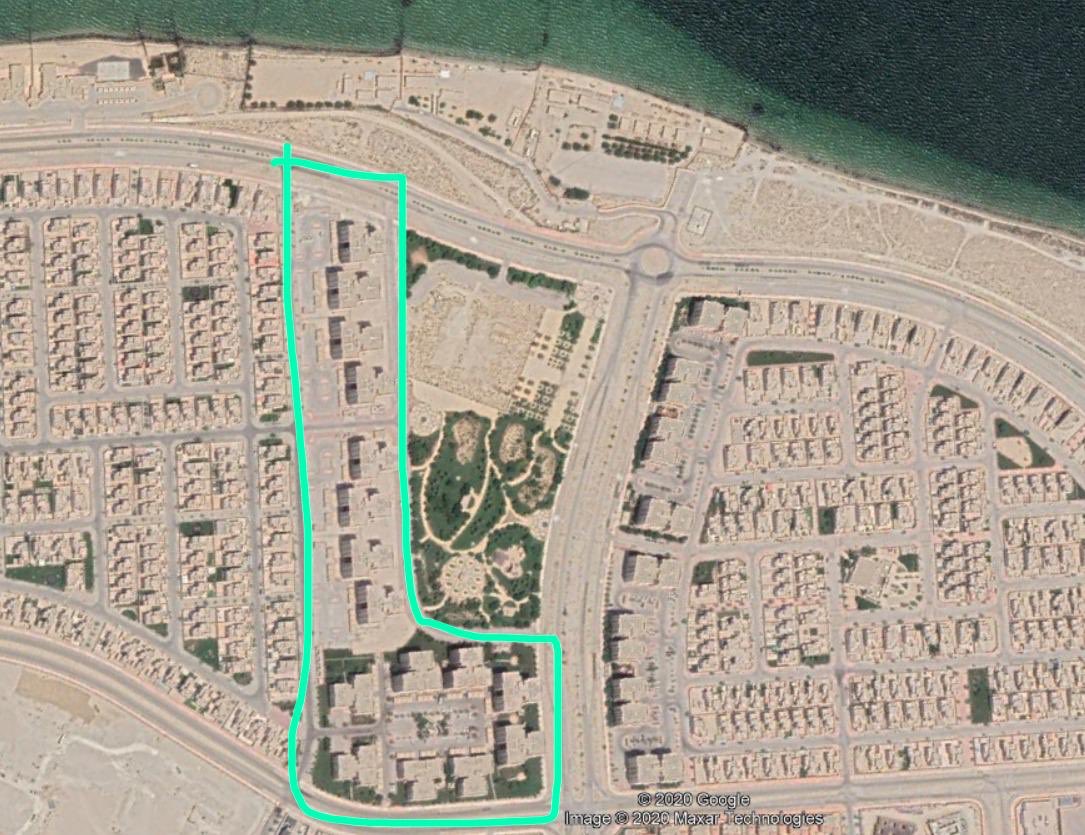

المشروع اللي راح نستخدمه كمثال هو مشروع مجمع عمائر سكنية وهو مشروع فعلي - على ارض الواقع - حيث تشاهد هنا صورة للمخطط التصميمي المعماري و كذلك صورة جوية الموقع .
* لا يوجد اي معلومة كهربائية في المخطط المعماري هنا والهدف منه استعراض شكل المشروع و المباني !

4️⃣

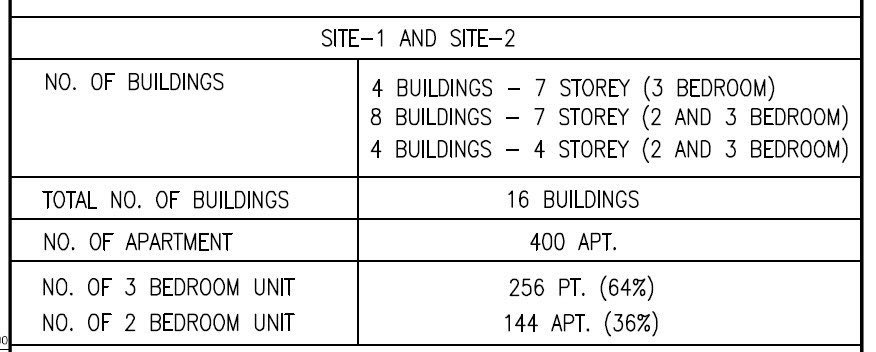

المشروع موجود في المملكة و يحتوي على 16 عمارة سكنية موجودة في موقعين متجاورة و تفصيلها كالتالي :

🔴 تنبيه !
الثريد راح يكون على مراحل عشان جودة الشرح و المعلومات المعروضة و ممكن ياخذ ايام ، واذا خلصت تمامًا راح اعطيكم خبر .. لذلك لو حاب تتابع الثريد اول باول فعل التنبيهات

5️⃣

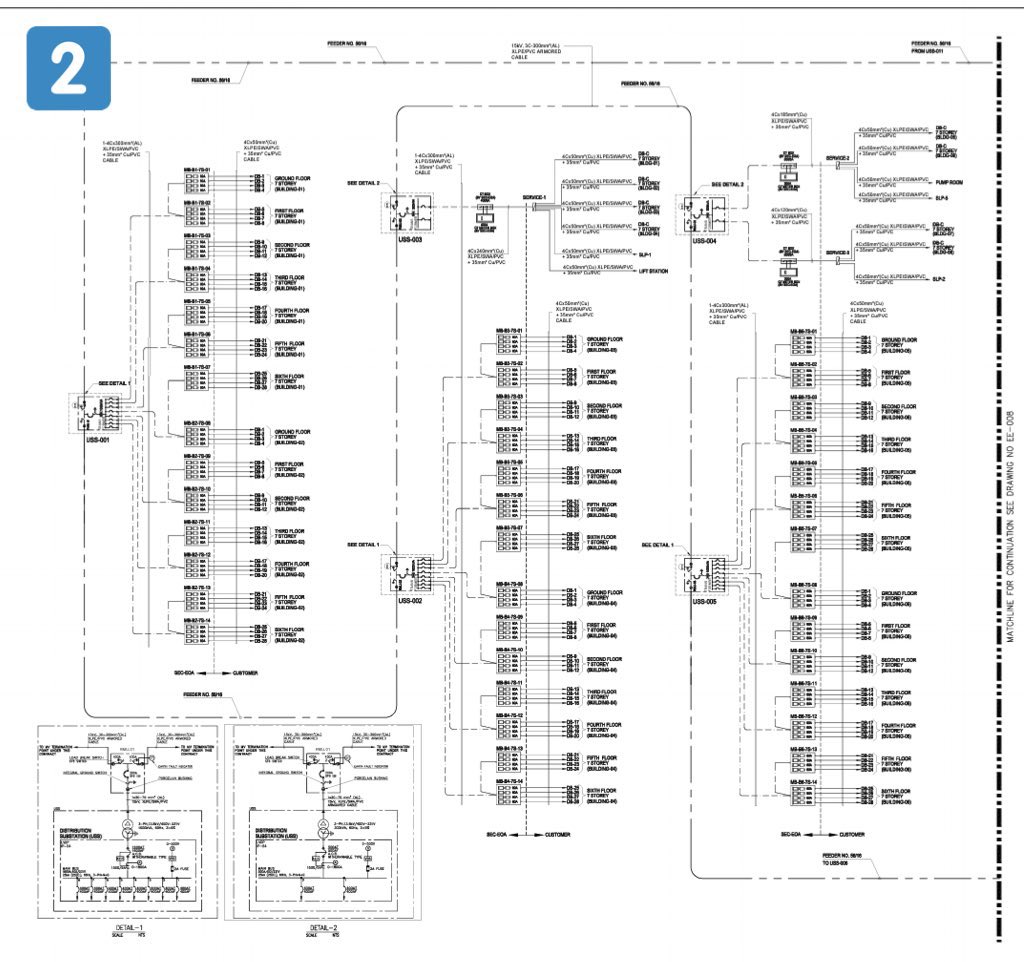

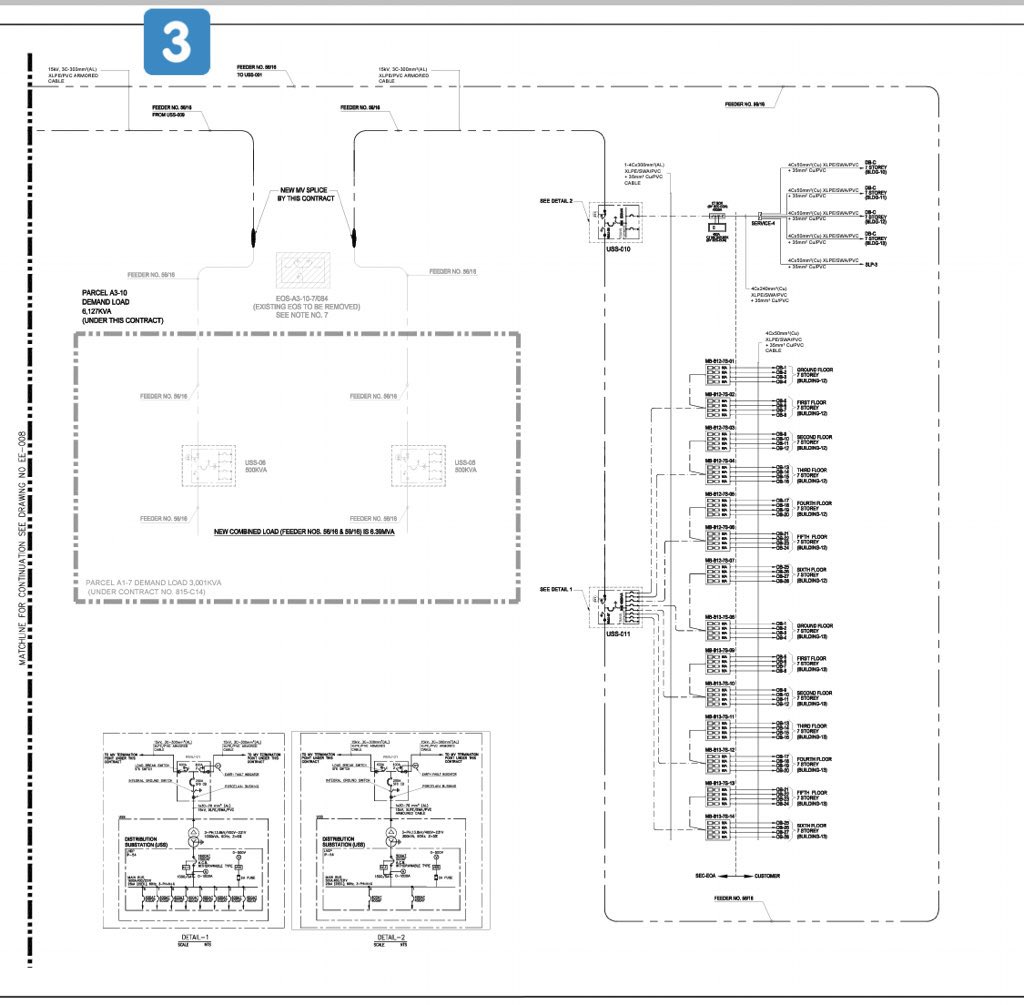

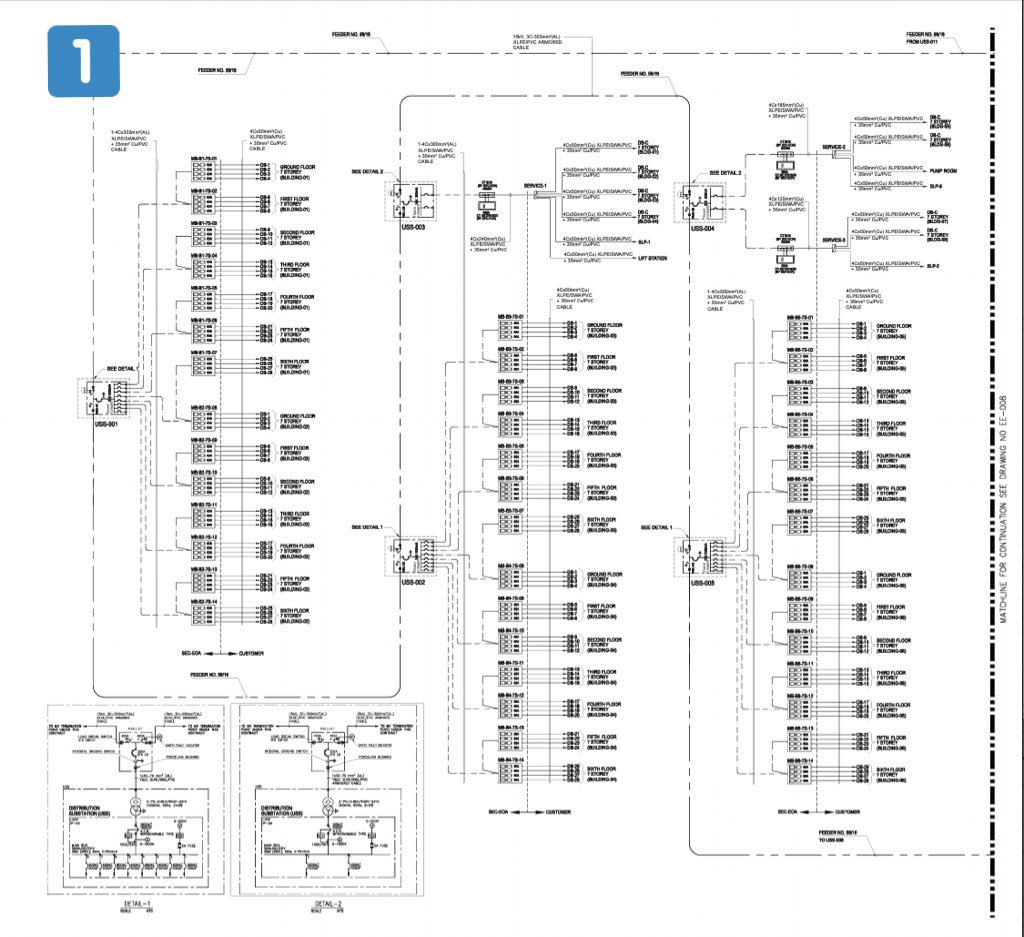

عدد مخططات SLD لهذا المشروع ٣ مخططات ، قد تبدو غير واضحة بحكم اني تعمدت اظهر كامل المخطط، لكن ان شاء الله اذا بدأنا نقرأ المخطط راح نسوي تقريب على كل مكان نشرحه وراح نطلع موقعه من المخطط الكلي حتى يسهل معرفته .

6️⃣

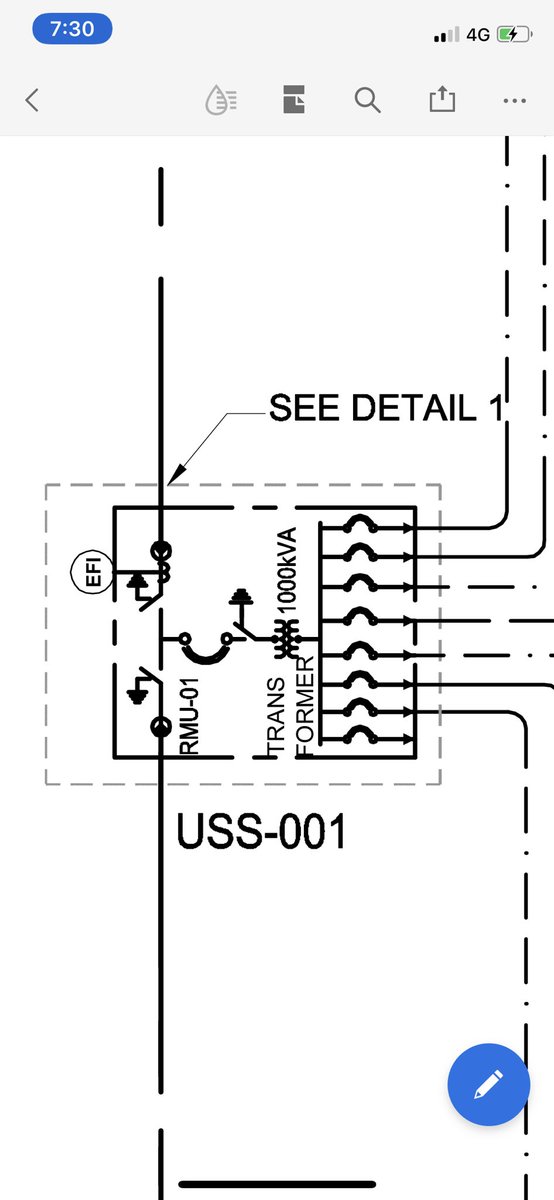

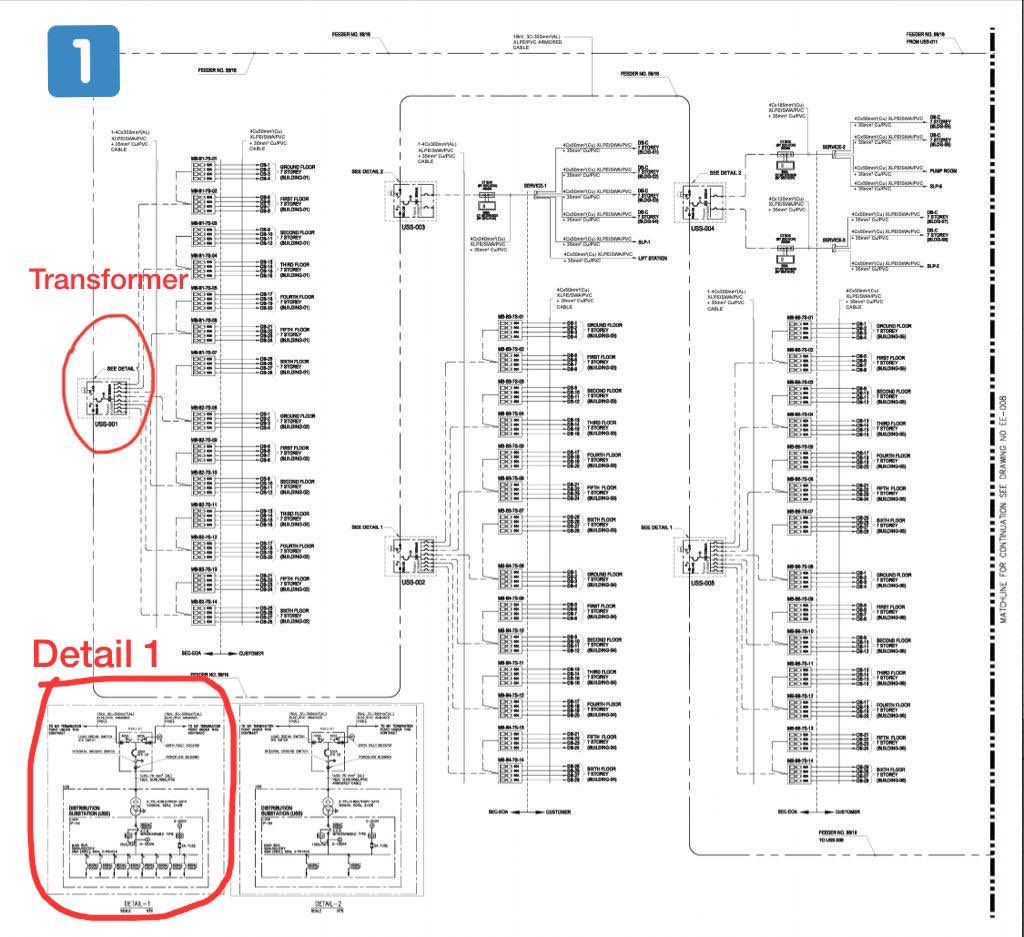

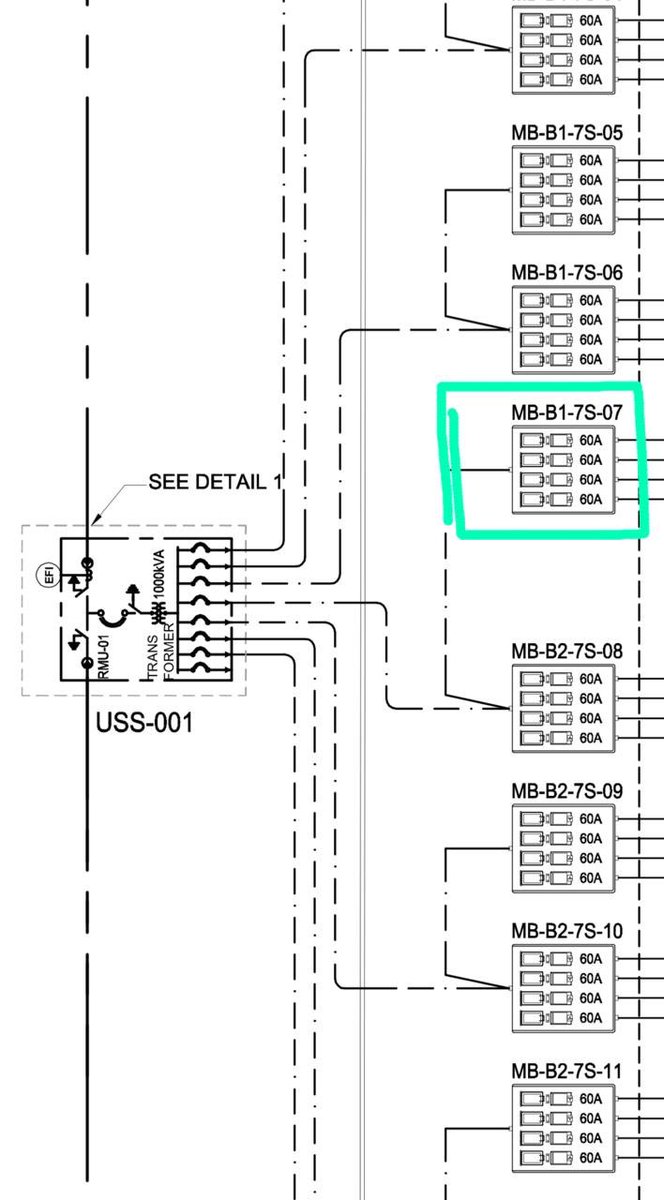

في المخطط رقم ١ ، نبدأ باول عنصر في الـ SLD وهو المحول الكهربائي ، ولما نقرأ المكتوب عليه يقول راجع التفصيلة رقم ١ لجميع التفاصيل عن المحول

7️⃣
المحول الكهربائي هو جزء من محطة التوزيع الصغيرة و تُسمى Unit Substation واختصارها USS ، وبجانب المحول يوجد الوحدة الحلقية الرئيسية Ring Main Unit و اختصارها RMU .

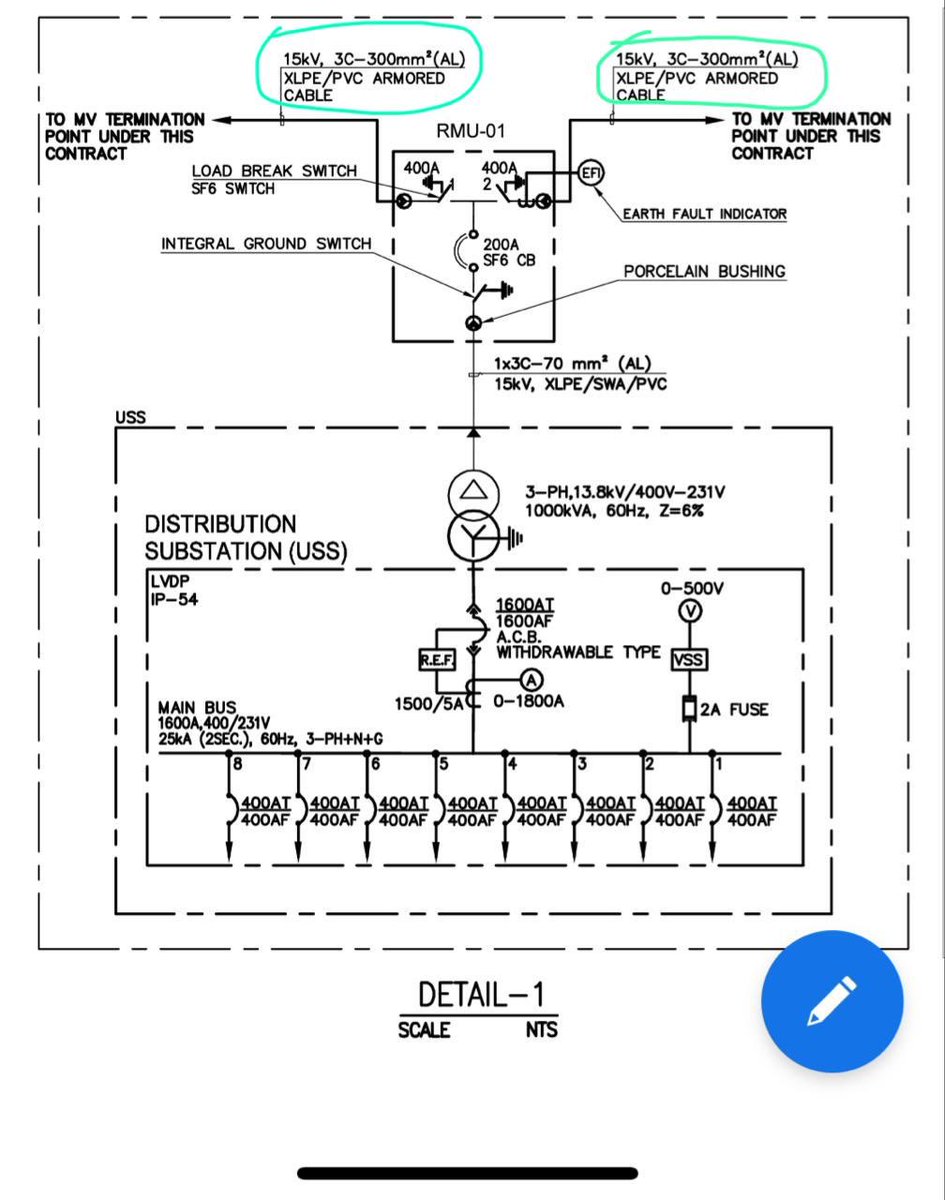

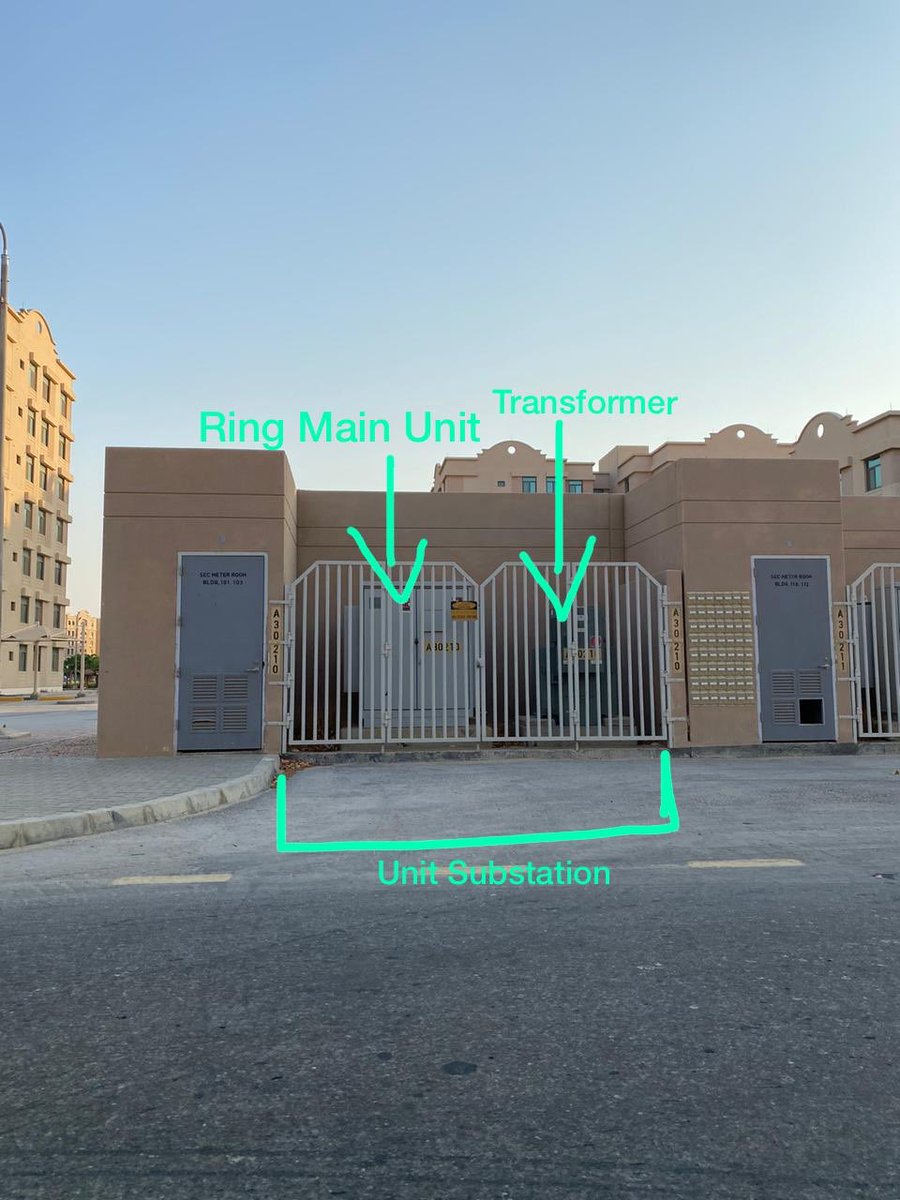

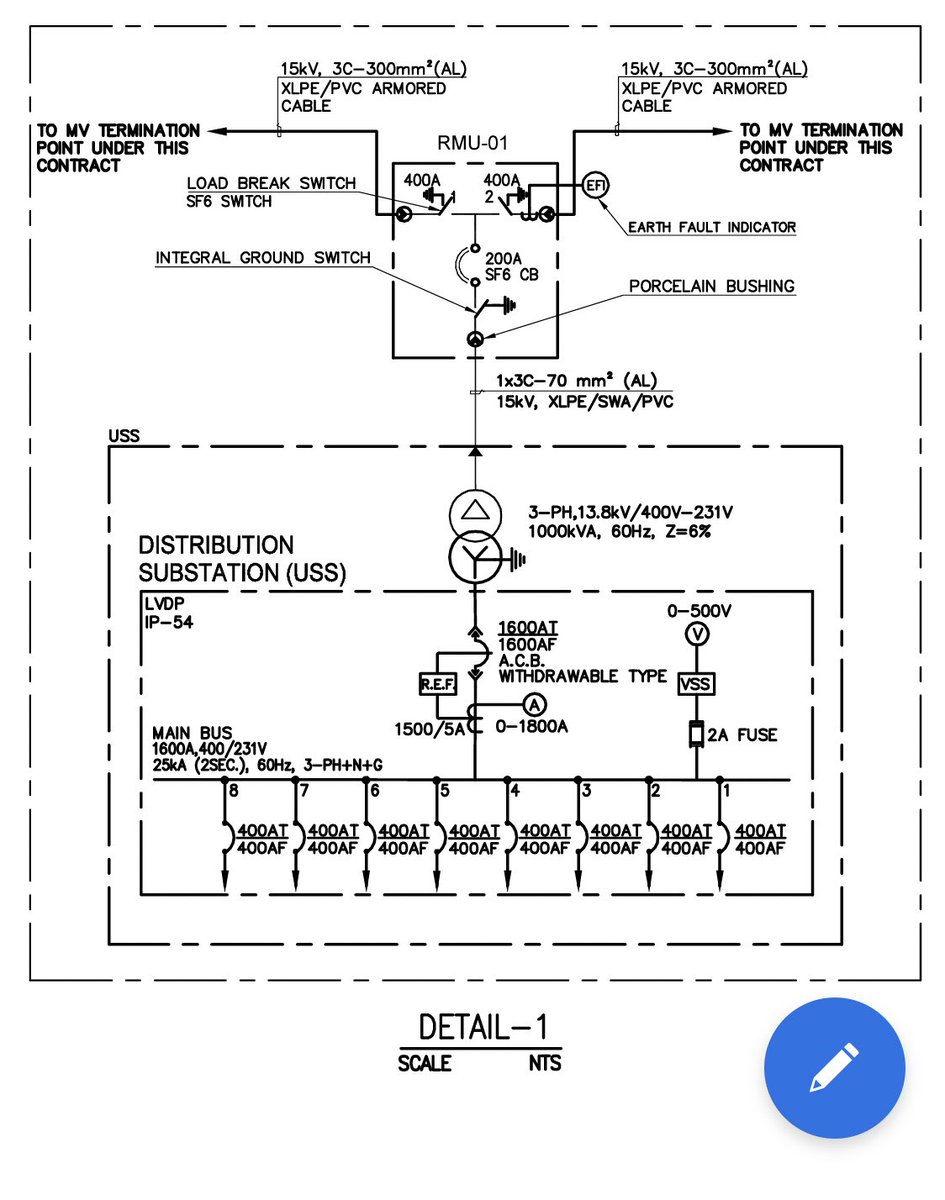

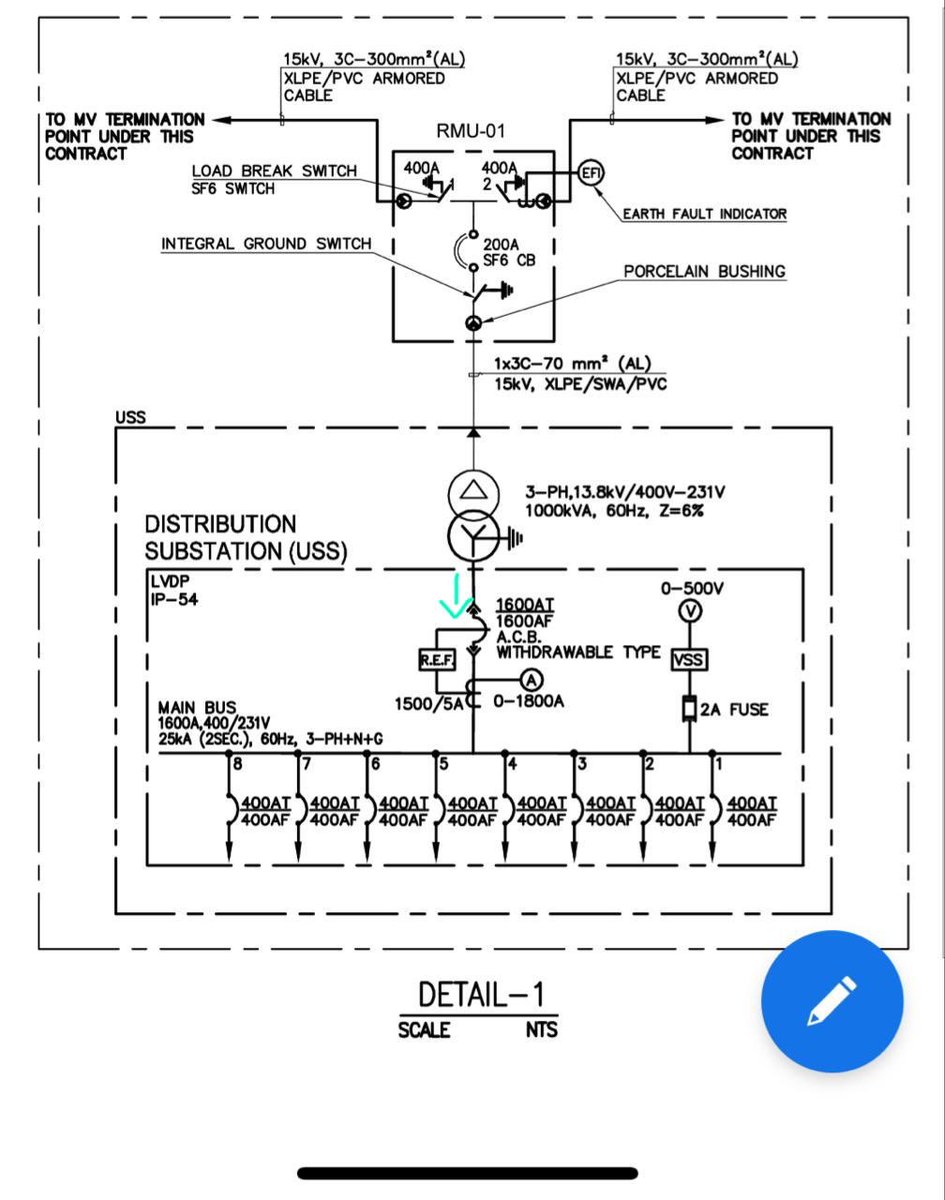

في التفصيل-١ نشاهد مخطط الـ USS و كذلك صورة له من ارض الواقع لنفس المشروع.

8️⃣
الـ RMU تمثل واجهة الربط بين الجهد المتوسط وبين المحول ، بمعنى قبل دخول الجهد المتوسط الى المحول لابد ان يمر بـ RMU لاغراض الحماية و التحكم وربط المحول بالشبكة الكهربائية .

9️⃣
عبر الـ RMU يتم تغذية المحول من محطة التوزيع الرئيسية بجهد متوسط قبل تحويله الى جهد منخفض و طريقة التغذية تكون بعدد ٢ كابل احدهما للتغذية المباشرة والاخر للربط مع الشبكة ، و يمكن عكس عملهما آليًا في حال تعطل احدهم .

1️⃣0️⃣
طريقة ربط المحطات الفرعية بالشبكة لها تفاصيل وطرق اخرى - لن نتطرق لها هنا - ولكن حتى نعرف مسار التيار قبل دخول المحول لازم نذكرها .
الان نبدأ بتتبع مسار التيار الداخل للمحول من الـ RMU :

1️⃣1️⃣
يدخل التيار الكهربائي ذو الجهد المتوسط ١٣.٨ كيلو فولت الى المحول حتى يتم تخفيض جهده الى جهد التوزيع وهو ٤٠٠/٢٣٠ فولت . كل محول له سعته الخاصة فيه ويتم تحديدها حسب الاحمال التي سيغذيها المحول ، المحول هنا سعته ١٠٠٠ كيلو.فولت.امبير kva وهي وحدة قياس للقدرة الكهربائية.

1️⃣2️⃣

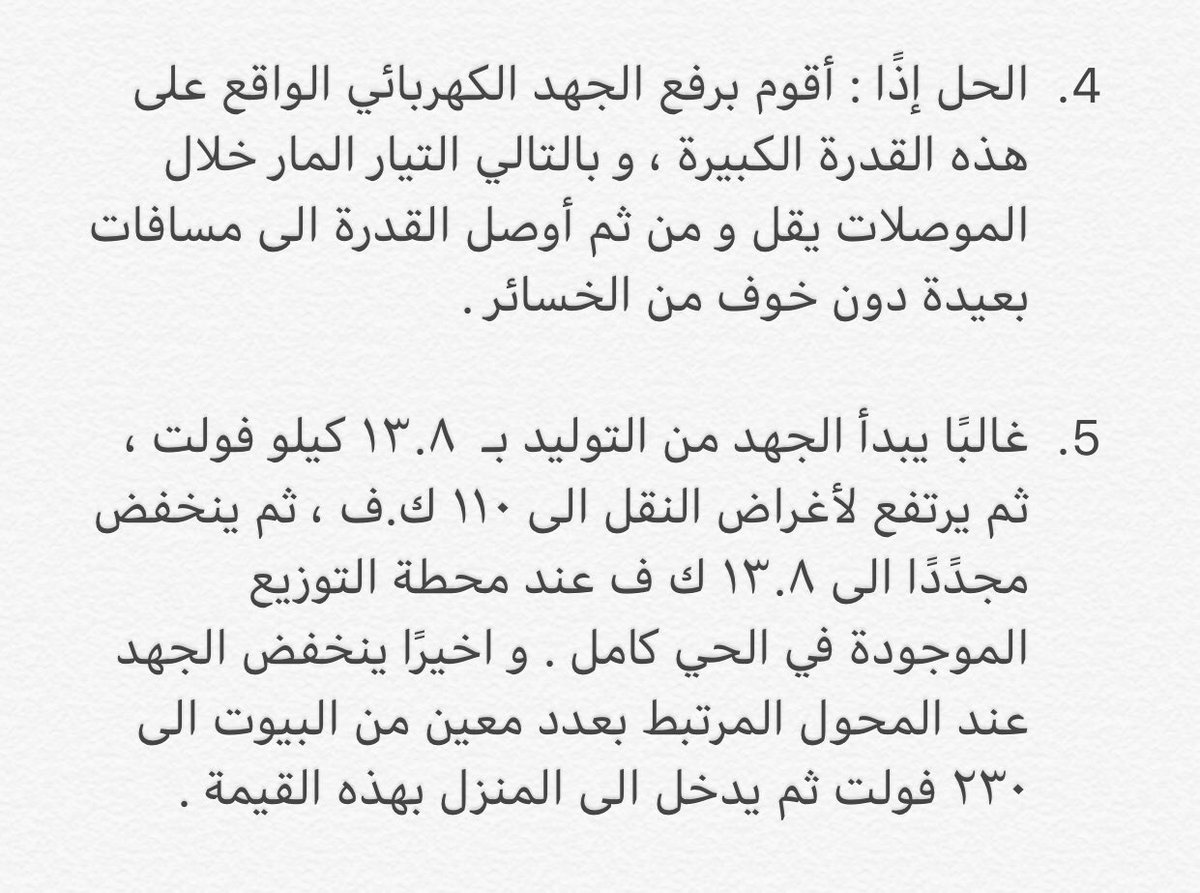

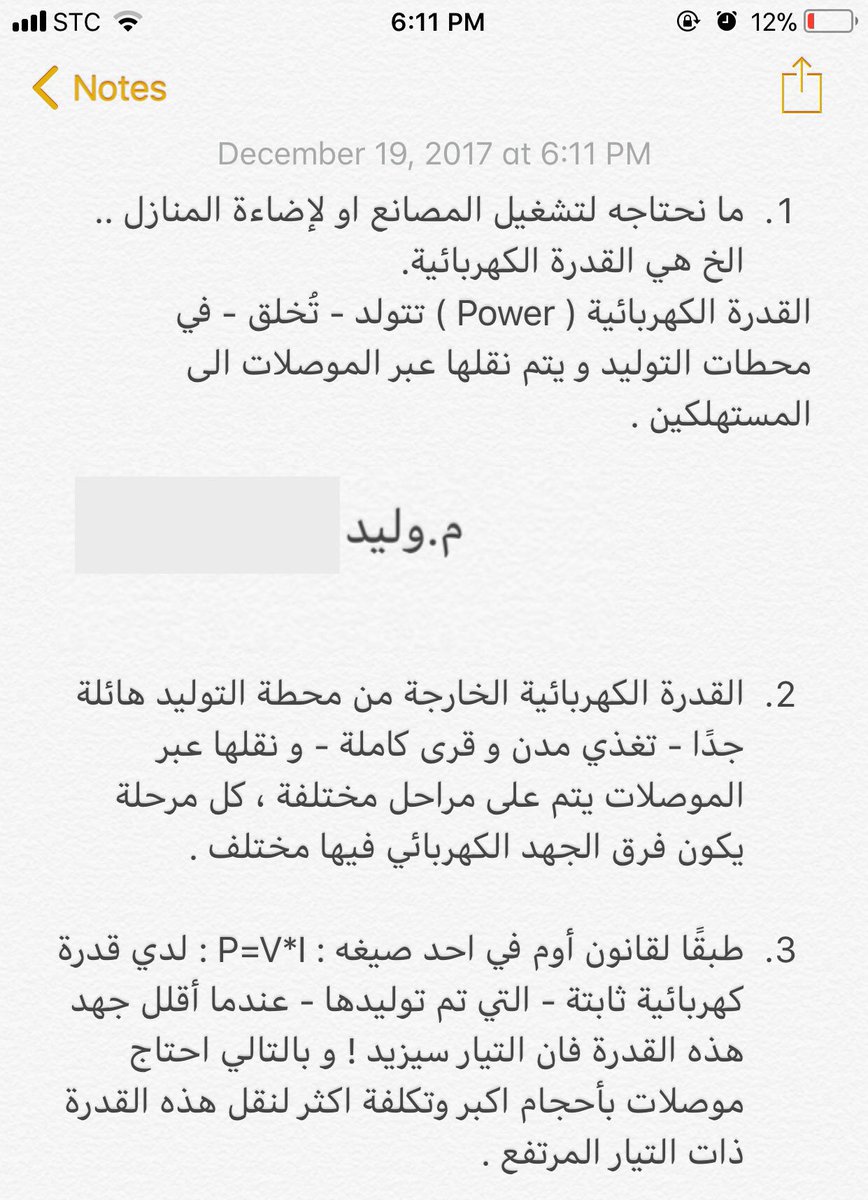

ملاحضة تفيدك لفهم الية نقل الكهرباء من التوليد حتى المستهلك كتبتها في تدوينة قديمة :

1️⃣3️⃣

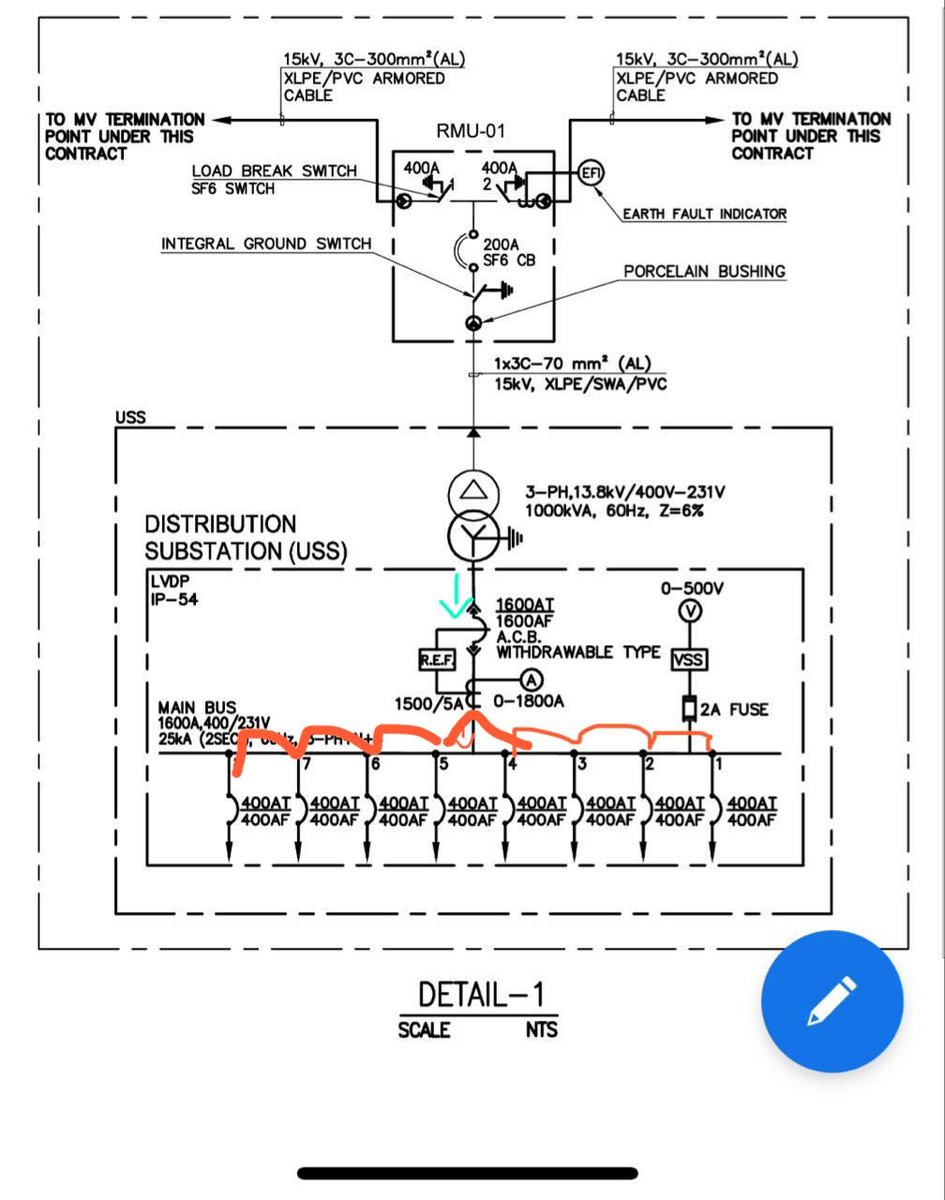

بعد ان يتم تخفيض جهد القدرة الكهربائية عن طريق المحول تخرج بالجهد الجديد (المنخفض) وتذهب الى لوحة قواطع مدمجة بالمحول الكهربائي و تسمى LVDP (Low Voltage Distribution Panel).

1️⃣4️⃣
الـ LVDP مهمتها تنظيم عملية نقل القدرة الكهربائية و تجزئتها عبر قواطع حتى تذهب الى مسارات مختلفة .

1️⃣5️⃣

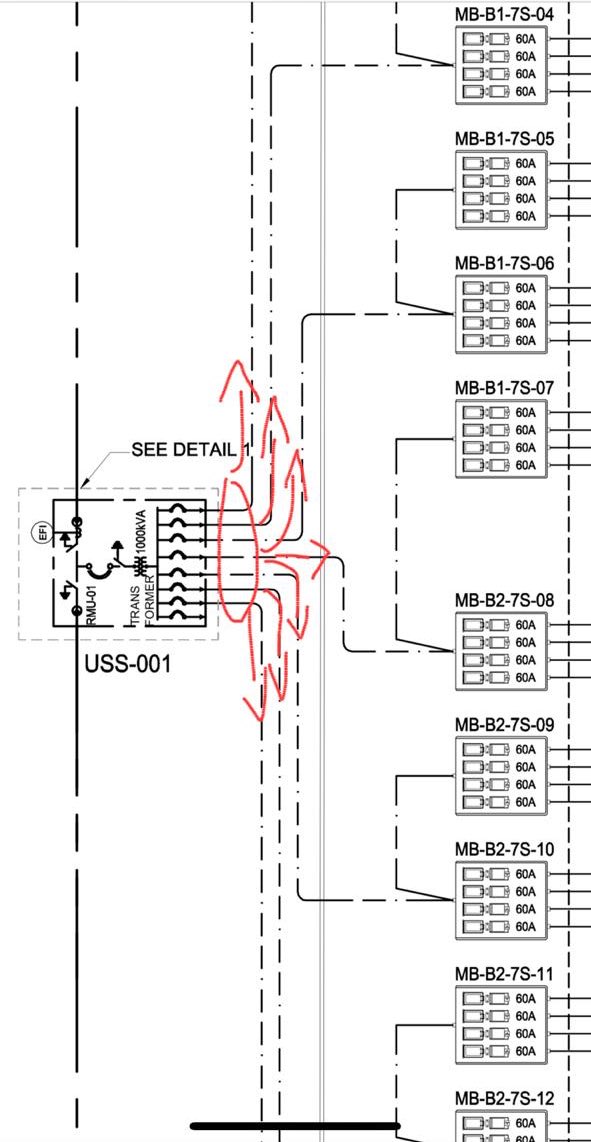

تخرج القدرة الكهربائية ذات الجهد المنخفض من خلال اكثر من كيبل لتقوم بتغذية الاحمال الموجودة في المشروع ، والاحمال هي العمائر السكنية بالاضافة لانارة المواقف و الحدائق التابعة للمشروع.
انظر مخطط ١ :

1️⃣6️⃣
الكيابل المخصصة لنقل هذه القدرة تسمى كيابل الجهد المنخفض ، حيث تتحمل ان تنقل قدرة كهربائية جهدها من 0.6 الى 1 كيلو فولت .

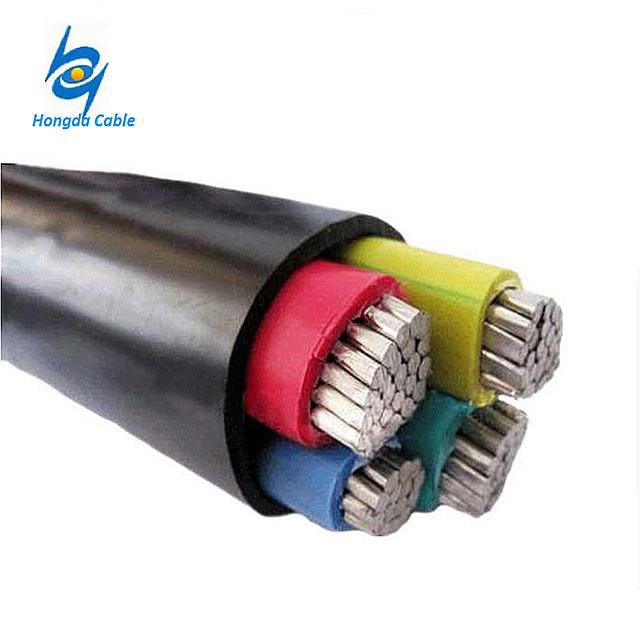

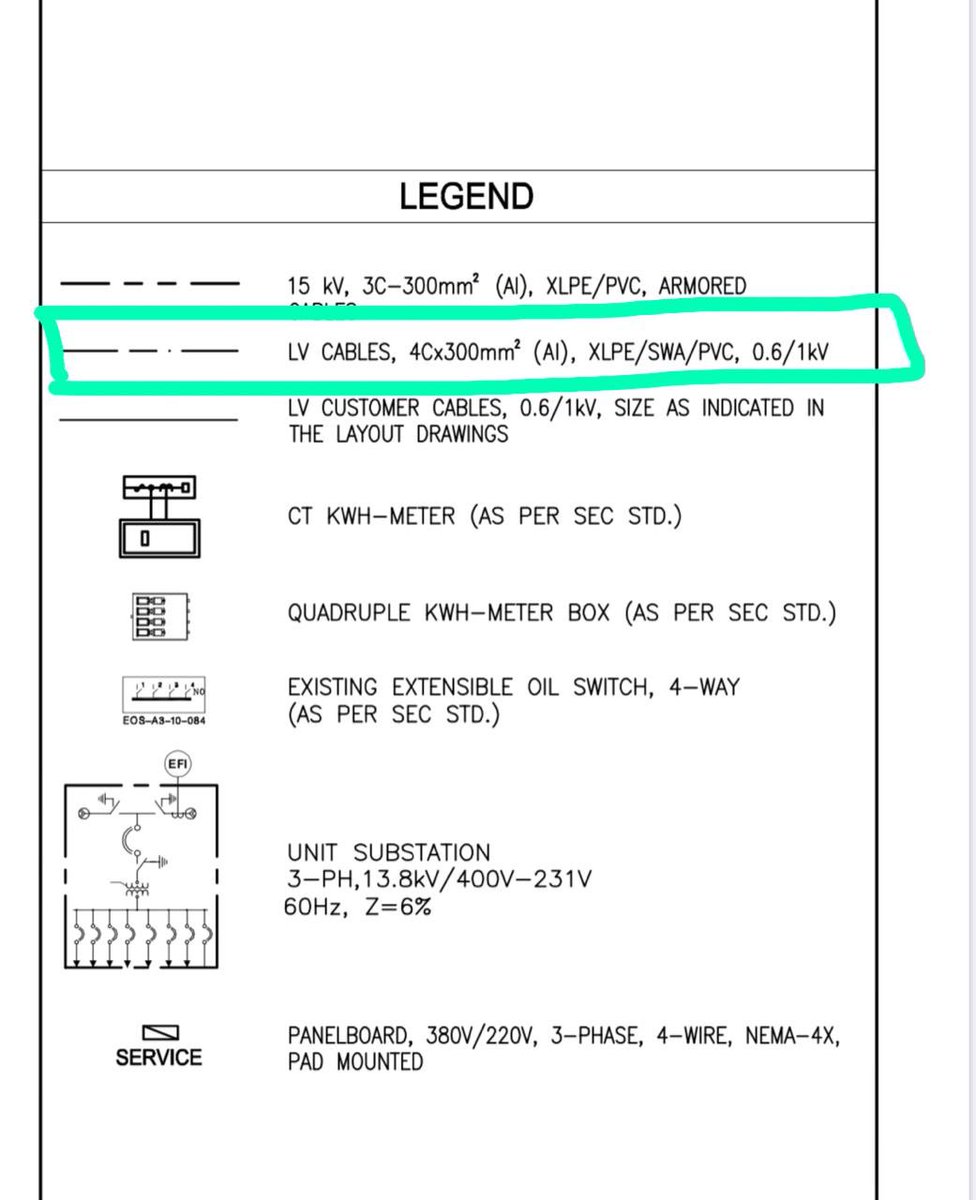

الصورة الاولى شكلها الفعلي ، و الثانية مواصفاتها كما هي موجودة في المخطط رقم ١ في جزء الرموز وشرحها اقصى اليمين
( هذه الكيابل تُدفن في الارض )

1️⃣7️⃣

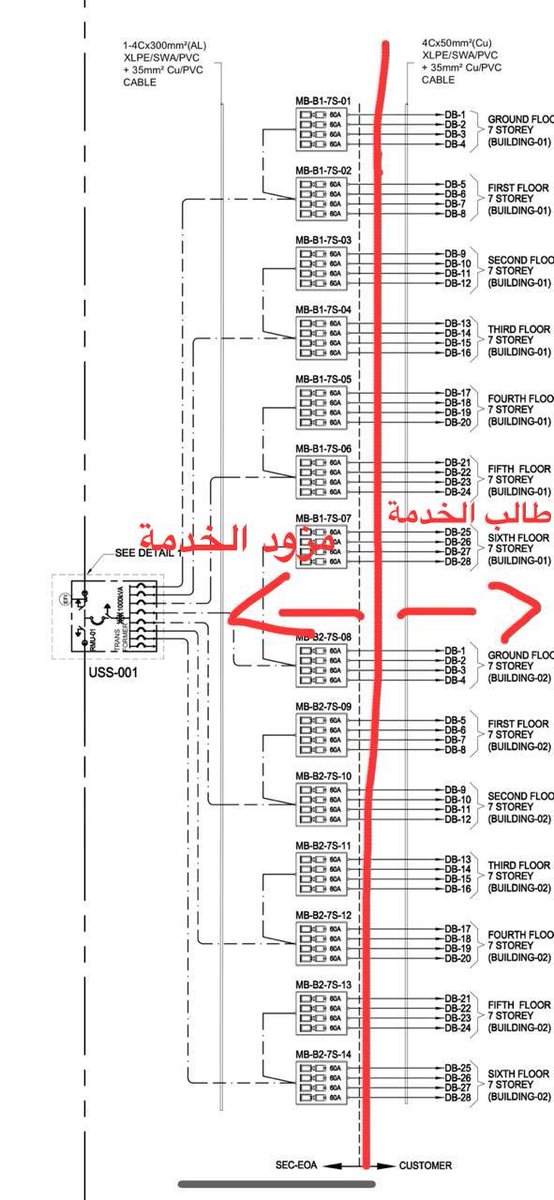

في اتجاه الكيابل لتغذية الاحمال المطلوبة تمر أولًا بعداد الكهرباء KWH Meter ثم تستكمل مسارها ، العداد مهمته قراءة مقدار الحمل لتحديد تكاليف القدرة المستخدمة ، وهذه عملية كاملة تتم من قبل مزود الخدمة الكهربائية كما في الرسم. حيث على اليسار نطاق العمل الخاص بالمزود.

1️⃣8️⃣
متى تتم عملية قراءة مقدار الاستهلاك ؟
اذا تم توصيل الحمل فعليًا ، في حالتنا هنا ما يربط الحمل بكيبل التغذية هو الـ القاطع CB الموجودة في لوحة التوزيع -راح نشرحها في التغريدات القادمة- متى ما تم تشغيله (ON) يعني انك اغلقت الدائرة و القدرة لان ستتمكن من العبور عن طريقه .

1️⃣9️⃣
العداد متصل على التوالي بالدائرة ومهمته قياس الاستهلاك، ويوجد فيه قاطع أيضًا للتحكم بالتغذية - فصل/توصيل الخدمة- ولكن عن طريق مزود الخدمة فقط (شركة الكهرباء مثلًا)

2️⃣0️⃣

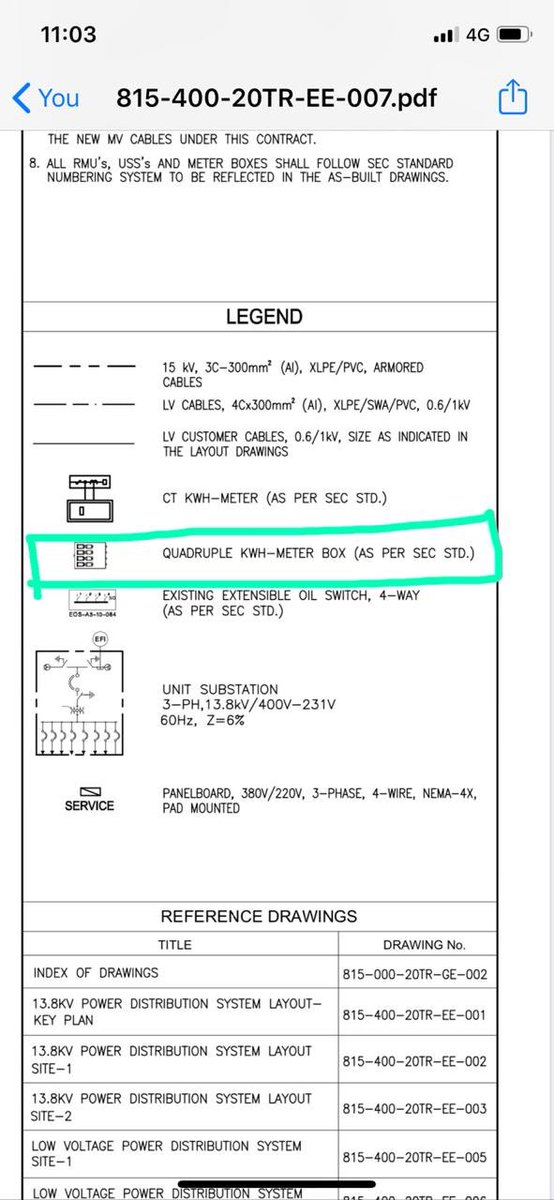

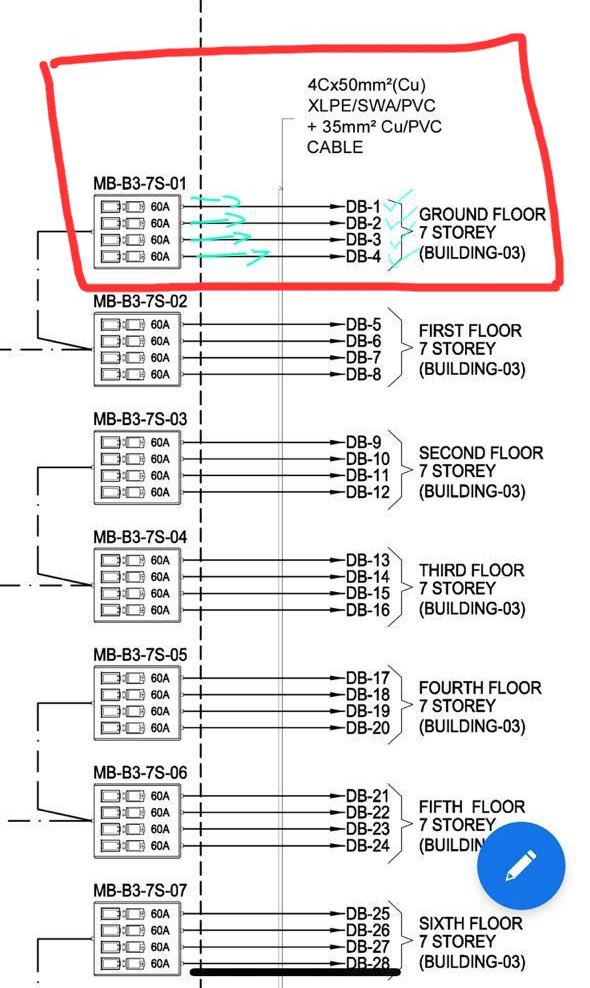

لاحظ ان العداد الموجود في المخطط هو رباعي النوع Quadruple و يعني انه يحتوي على اربع عدادات مدمجة في وحدة واحدة ، و كل عداد منهم يكون مسؤول عن تغذية لوحة واحدة مرتبطة فيه .
مثلا اللوحة DB-1 تعني Distrbution Panel 1 وهي خاصة بشقة سكنية واحدة في الدور الارضي لمبنى رقم 3.

2️⃣1️⃣
اذا رجعت للمخططات الثلاث ، راح تلاقي ان هذي هي طريقة تغذية جميع الشقق السكنية ( كل عداد مرتبط بشقة لحساب استهلاكها و التحكم بتغذيتها مثل فصل/توصيل الخدمة )

2️⃣2️⃣

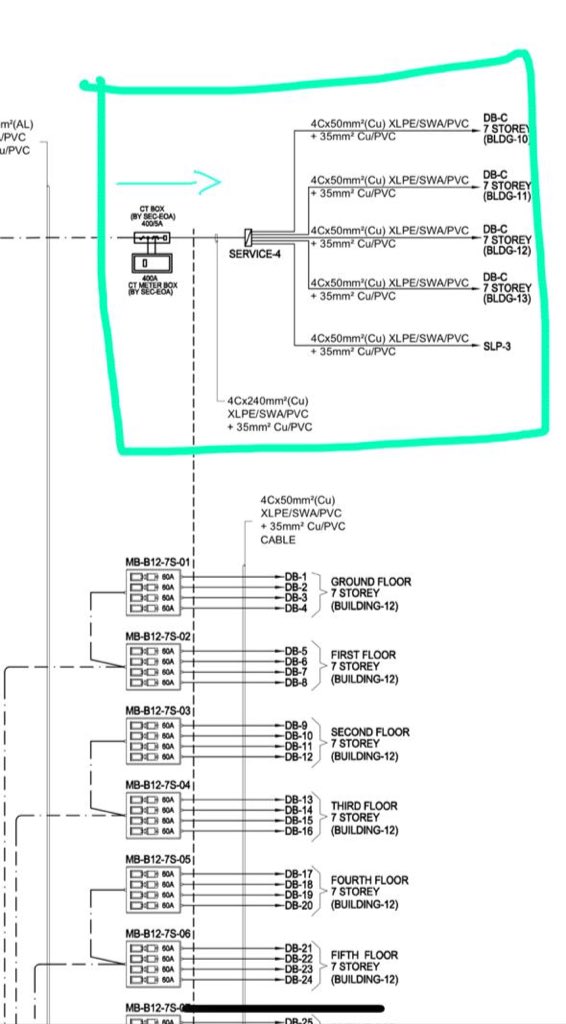

كذلك لو تشوف المخططات راح تلاقي بعض العدادات تغذي لوحات غير خاصة بالشقق مثل اللي في الصورة ، عداد فردي يغذي لوحة اسمها Service-4 واللي بدورها تغذي خمس لوحات اخرى

2️⃣3️⃣
السبب في ذلك ان جميع هذه اللوحات الخمس تغذي مناطق مشتركة للمشروع و ليست للمستأجر ( مثل لوحة انارة المواقف و لوحة تزويد مرافق العمارة مثل المصعد و انارة الممرات ) لذلك توضع في عداد واحد يتم تخصيصه باسم مالك المشروع .

2️⃣4️⃣

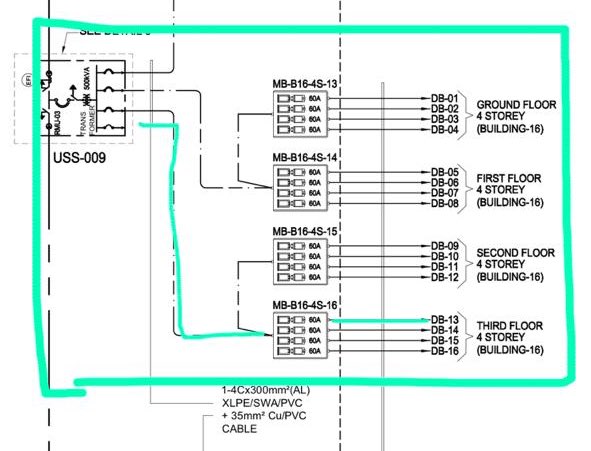

الان نرجع للوحات الخاصة بالشقق ونتتبع احد اللوحات وهي لوحة رقم 13 ، راح نتتبع مسارها الكامل :

2️⃣5️⃣
اخر شيء يوصل له الـ SLD هو اللوحة نفسها دون الخوض في تفاصيلها ، لان مهمته فقط بيان مسار الشبكة الكهربائية و بعض التفاصيل المهمة .
هنا صورة من ارض الواقع لـ ( لوحة رقم-١٣ )المخصصة لتغذية احد الشقق في الدور الثالث لاحد المباني

2️⃣6️⃣
توجد لوحة ١٣ داخل الشقة السكنية وهي خاضعة لتحكم المستاجر بالكامل ، هذه اللوحة تغذي الاحمال الداخلية للشقة ( احمال الغرف ، الصالة ، المطبخ.. الخ ) وتفاصيل الاحمال بالتحديد ليست ضمن نطاق الـ SLD بل مخطط اخر اسمه Panel Board Schedule

2️⃣7️⃣
مما يستفاد ان مخطط الـ SLD مهم للمشاريع الكبيرة او المشاريع التي تخدم اكثر من مستفيد و تتطلب شرح لمسار الشبكة و تفرعاته. اما المشاريع الصغيرة الفردية مثل فيلا سكنية ، محل تجاري فيكتفى بمخطط الـ Panel Board Schedule .

نهاية الثريد ، ان شاء الله انه يكون واضح ومفيد و متواجد لاي استفسار 🙏🏻
