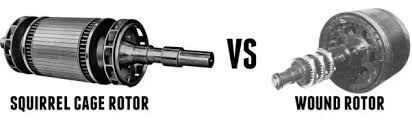

يوجد لدينا نوعين من المحرك الحثي ، أحدهما ذو القفص السنجابي Squirrel Cage ، والآخر ذو الحلقات الانزلاقية Slip Rings والذي يسمى أيضا بذو أسلاك ملفوفة Wound، يتشابهان ويختلفان في بعض الأمور، وسنذكر أهم التشابهات والاختلافات بينهما.
@Electric_Engg
#هندسة_كهربائية
@Electric_Engg
#هندسة_كهربائية
أولا : التشابهات
١- العضو الثابت
أيضا كلاهما لديهما نفس العضو الثابت، وهو عبارة عن ملفات تتغذى بتيار ثلاثي الطور Three phase بين كل ملف وملف ١٢٠ درجة.
٢- مبدأ العمل
كلاهما يعتمد على مبدأ الحث (Induction) والموضحة هنا.👇🏻
١- العضو الثابت
أيضا كلاهما لديهما نفس العضو الثابت، وهو عبارة عن ملفات تتغذى بتيار ثلاثي الطور Three phase بين كل ملف وملف ١٢٠ درجة.
٢- مبدأ العمل
كلاهما يعتمد على مبدأ الحث (Induction) والموضحة هنا.👇🏻
٣- ثبات سرعة دوران المجال المغناطيسي للعضو الثابت
بما أنهما يشتركان في العضو الثابت، فمن الطبيعي أن سرعة دوران المجال المغناطيسي ثابت والتي تسمى بالسرعة التزامنية، وتعطى بالعلاقة الموجودة بالصورة أدناه.
بما أنهما يشتركان في العضو الثابت، فمن الطبيعي أن سرعة دوران المجال المغناطيسي ثابت والتي تسمى بالسرعة التزامنية، وتعطى بالعلاقة الموجودة بالصورة أدناه.
٤-سرعة دوران المجال المغناطيسي للعضو الدوار.
بما أن المحرك الحثي يعتمد على مبدأ الحث ،فمن الطبيعي أن يكون هناك فرق بين سرعة العضو الدوار وسرعة العضو الثابت، وإلا لن يدور المحرك ولن يعمل، وتسمى بسرعة الانزلاق Slip،وهي نفسها لكلا النوعين، وهي عادة تعطى بنسبة مئوية بالعلاقة أدناه.
بما أن المحرك الحثي يعتمد على مبدأ الحث ،فمن الطبيعي أن يكون هناك فرق بين سرعة العضو الدوار وسرعة العضو الثابت، وإلا لن يدور المحرك ولن يعمل، وتسمى بسرعة الانزلاق Slip،وهي نفسها لكلا النوعين، وهي عادة تعطى بنسبة مئوية بالعلاقة أدناه.
تقريبا هذه أبرز التشابهات بين المحرك ذو القفص السنجابي والمحرك ذو الحلقات الانزلاقية، والآن لننتقل إلى الاختلافات.
ثانيا : الاختلافات
١- العضو الدوار
فالعضو الدوار للمحرك ذو القفص السنجابي عبارة عن قضبان متصلة معا بواسطة حلقتين لكل طرف من أطراف القضبان،والعضو الدوار للمحرك ذو الحلقات الانزلاقية فهي عبارة عن ٣ ملفات ملفوفة حول بعضها يفصل بين كل ملف وملف ١٢٠ درجة.
١- العضو الدوار
فالعضو الدوار للمحرك ذو القفص السنجابي عبارة عن قضبان متصلة معا بواسطة حلقتين لكل طرف من أطراف القضبان،والعضو الدوار للمحرك ذو الحلقات الانزلاقية فهي عبارة عن ٣ ملفات ملفوفة حول بعضها يفصل بين كل ملف وملف ١٢٠ درجة.
٢- أطراف العضو الدوار

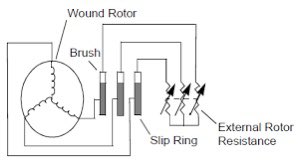

بالنسبة لذو القفص السنجابي، فإنه لا يوجد أطراف مفتوحة، أي أنها دائرة مغلقة، أما بالنسبة لذو الحلقات الانزلاقية فهي عبارة عن ٣ فتحات لكل فيز ، ولكل فتحه ٣ حلقات انزلاقية و ٣ مسفرات brushes، حيث يتم توصيلها بمتحكم للتحكم بها.
يتبع
بالنسبة لذو القفص السنجابي، فإنه لا يوجد أطراف مفتوحة، أي أنها دائرة مغلقة، أما بالنسبة لذو الحلقات الانزلاقية فهي عبارة عن ٣ فتحات لكل فيز ، ولكل فتحه ٣ حلقات انزلاقية و ٣ مسفرات brushes، حيث يتم توصيلها بمتحكم للتحكم بها.
يتبع

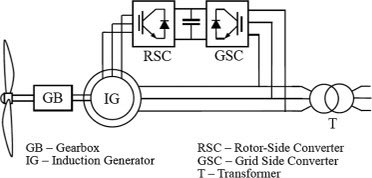

فمثلا يوصل بها مقاومات متغيرة للتحكم بها، لكن هذه الطريقة أصبحت قديمة ونادرة ، والطريقة الأكثر استخداما حديثا هي دوائر إلكترونيات القوى Power Electronics والتي تستخدم في توربينات الرياح والذي سيعمل كمولد في هذه الحالة، كما هو مبين بالصور أدناه.

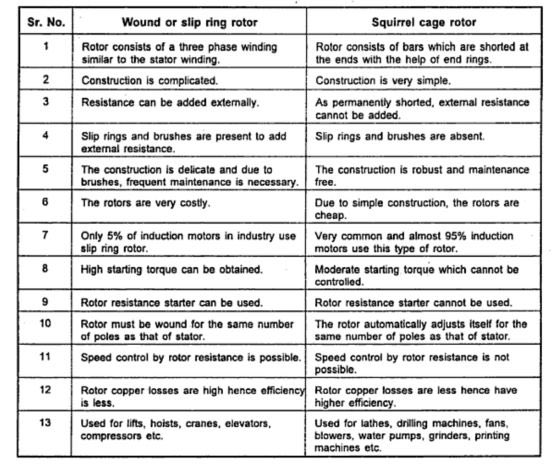

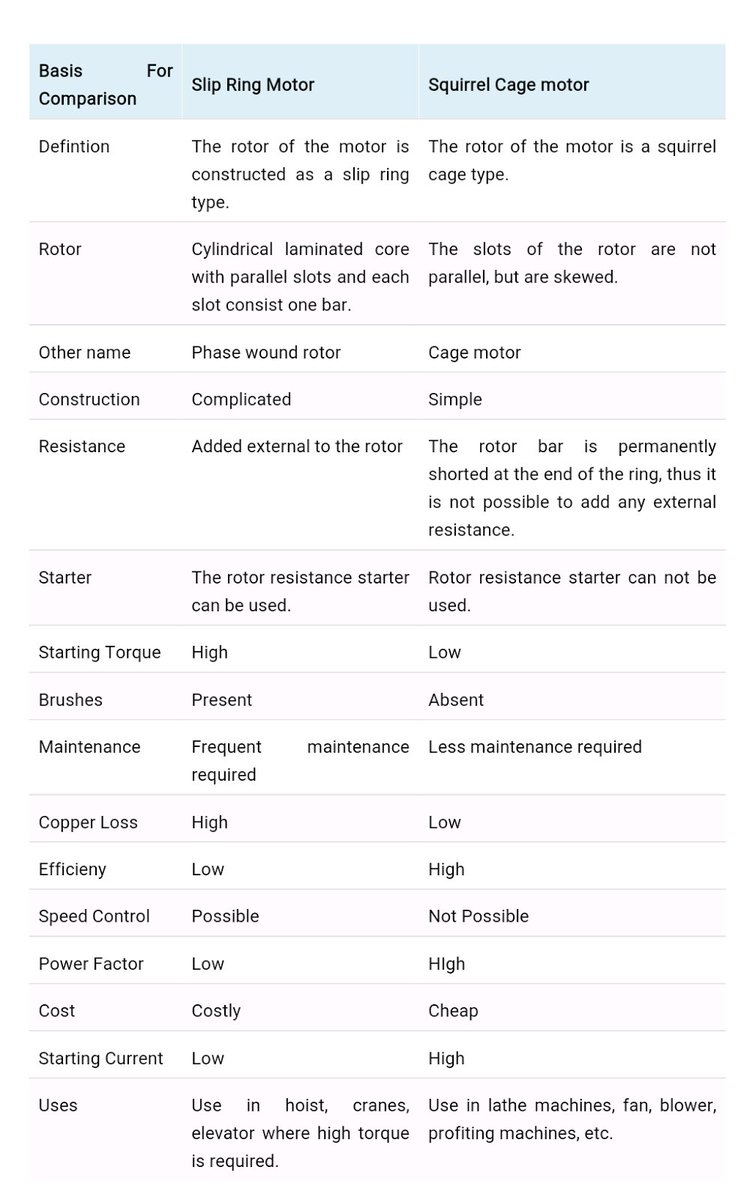

تقريبا هذه أهم التشابهات والاختلافات بين النوعين، وإذا أردت معرفة المزيد من التشابهات والاختلافات بينهما فبإمكانك الإطلاع عليها هنا بالجداول المرفقة أدناه.
انتهى
